Obliczanie ogrzewania domów: wybór, rodzaje urządzeń i

Przy nowych konstrukcjach lub poważnych naprawach domu wiejskiego bardzo ważna jest kwestia jego ogrzewania. To zależy od komfortu mieszkania w budynku w zimnych porach roku. Na tej podstawie konieczne jest przeprowadzenie właściwego obliczenia systemu ogrzewania domku.

W ramach tej sieci eksperci rozumieją zestaw urządzeń, który składa się z:

• generator ciepła;
• rurociąg;
• pompy;
• automatyczne urządzenia;
• dodatkowe urządzenia, których celem jest transport ciepła do pomieszczeń mieszkalnych.

Niezawodność i wydajność systemu zależy głównie od jego prawidłowej instalacji, właściwego obliczania liczby baterii i ich sekcji, schematów sieci itp.

Kompetentny wybór generatora ciepła

Generatory ciepła mogą działać na:

• gaz;
• elektryczność;
• paliwo płynne;
• paliwo stałe.

Zwróć uwagę! Przy ich wyborze należy wziąć pod uwagę kilka czynników. Jest to sprawność urządzenia do wymiany ciepła, łatwość obsługi, cena konkretnego rodzaju paliwa w danym obszarze.

Rodzaje urządzeń

1. Urządzenia elektryczne mają więc wysoką wydajność. Jednak nie są one bardzo powszechne w Rosji, ze względu na wysokie koszty energii elektrycznej i częste przerwy w dostawie. Ważne są także regularne spadki napięcia, które prowadzą do uszkodzenia sprzętu.
2. Zespoły oleju opałowego nie są przyjazne dla środowiska..
3. Analogi paliw stałych, ze względu na ich cechy konstrukcyjne, nie mogą być wyposażone w wygodną automatykę. Dlatego wymagają obecności operatora, który musi regularnie wprowadzać paliwo do pieca (do 4 razy dziennie). Poziom przekazywania ciepła z takiego urządzenia jest cykliczny. Może wahać się w granicach 3/5 ° dziennie.
4. Istnieją dwie metody kompensacji wad kotła na paliwo stałe.. Możliwe jest zintegrowanie w obiegu grzewczym zasobnika ciepła o pojemności 2/10 m3. Lub przedłużyć okres spalania paliwa, zwiększając w ten sposób jego zwrot energii i obniżając liczbę pieców. Można to zrobić za pomocą urządzeń (na przykład termo-balonów), które zmniejszają dopływ tlenu do kotła.
5. Gdy budynek ma podaż gazu, kocioł na paliwo gazowe będzie najbardziej wygodny i opłacalny. Nowoczesne modele takich urządzeń charakteryzują się wysokim poziomem bezpieczeństwa i wydajności (90/95%). Dzięki tanim przewoźnikom energii zaoszczędzisz do 30% pieniędzy przeznaczonych na dostarczenie paliwa do jednostki.

Zwróć uwagę! Jeśli masz możliwość przydzielenia osobnego pomieszczenia dla kotłowni, możesz wybrać grzejnik z otwartym paleniskiem. Takie jednostki są tańsze. Jeśli nie ma takiej możliwości, kup analog z zamkniętym paleniskiem.

Moc jednostkowa

Sprawność kotła wpływa na efektywność ogrzewania i komfort regulacji temperatury w domu. Jeśli nie ma wystarczającej mocy, będzie chłodniej w pokojach. Przy zbyt wysokich stawkach urządzenie zużyje dużo paliwa.

Dokonując obliczenia mocy grzewczej domku, weź pod uwagę:

• powierzchnia pokoju (S);
• określona pojemność jednostkowa na 10 m3 pomieszczenia (W).

Ostatni parametr jest korygowany za pomocą współczynnika, który zmienia się w zależności od regionu lokalizacji ośrodka.

Tak więc gęstość mocy wynosi:

• dla południa Rosji - 0,7 / 0,9 kW;
• dla centralnych regionów kraju -1.2 / 1.5 kW;
• dla północnej części Federacji Rosyjskiej - 1,5 / 2 kW.

Wymagana moc jednostki (WK) jest obliczana według wzoru: Wк = S • Wу: 10.

W warunkach życia, dla wygody obliczeń, często używana jest średnia wartość mocy jednostkowej pobieranej na jednostkę. Na tej podstawie wybiera się wymaganą wydajność kotła w tempie 10 kilowatów na pomieszczenie o powierzchni 100 m2.

Schemat systemu

1. Układ instalacji grzewczej zależy od obszaru domku. Jego grawitacyjny odpowiednik (naturalna cyrkulacja chłodziwa) nie jest w stanie skutecznie ogrzać budynku o powierzchni większej niż 100 m2. Wynika to z małej bezwładności cieplnej sieci.
2. W przypadku chaty luzem należy wybrać system z wymuszonym obiegiem. Są one wykonywane za pomocą pomp, które popychają chłodziwo i przyspieszają jego przepływ wzdłuż konturów.
3. Aby przedłużyć żywotność urządzenia, można go zamontować na odgałęzieniu powrotnym rur pochodzących z akumulatorów do kotła. Więc oszczędzasz pompę przed działaniem bardzo gorącego płynu chłodzącego.

Zwróć uwagę! Zimą pompy pracują prawie bez przerwy. Na tej podstawie zakupione urządzenie musi być niezawodne, trwałe, ciche i mieć niewielkie zużycie energii. Wiele nowoczesnych kotłów grzewczych ma już wbudowane pompy.

Funkcje potoku

Rury grzewcze są podzielone na dwie duże grupy, które mogą być:

• metal: stal czarna, ocynkowana, stal nierdzewna, miedź;
• tworzywo sztuczne: polietylen, polipropylen, kombinowane (aluminium + tworzywo sztuczne).

O rodzajach rur

Poniżej znajdują się niektóre z cech tych produktów.

1. Czarne stalowe rury rdzewieją. Ponadto, podczas montażu rur własnymi rękami, wymagane jest spawanie.
2. Produkty ocynkowane są oszczędzane z tych wad. Nie korodują, można je połączyć za pomocą gwintowanych łączników.
3. Jeśli zdecydujesz się ukryć sieć w ścianach, najlepszym rozwiązaniem będzie użycie miedzianych rur. Są łączone w układ ze srebrem zawierającym lut, przy użyciu lutowania w wysokiej temperaturze.

Takie produkty mogą wytrzymać ciśnienie do 200 atmosfer i temperatury chłodziwa do + 200 stopni. Ich zastosowanie gwarantuje trwałość i niezawodność rurociągu przez wiele dziesięcioleci. Wady produktów - wysoki koszt i skomplikowana instalacja.

1. Wady produktów metalowych nie mają odpowiedników polimerowych. Najbardziej niezawodne z nich są rury aluminiowe. Składają się z górnej i dolnej warstwy, pomiędzy którymi sklejono folię aluminiową.

Główne zalety takich rur:

• wysoki poziom siły;
• ochrona przed dyfuzją tlenu, która przedłuża żywotność sieci i chroni ją przed korozją;
• niewielka ilość oporu hydraulicznego;
• antystatyczny;
• łatwość instalacji;
• powolny wzrost osadów na ścianach wewnętrznych i ich znikomość.

Rury metalowo-plastikowe mogą być instalowane bez spawania, za pomocą połączeń gwintowych. Ta okoliczność upraszcza i zmniejsza koszty prac montażowych.

1. Nie mniej niezawodne produkty wykonane z usieciowanego polipropylenu. Mogą wytrzymać długotrwałe ogrzewanie do +100 stopni.

Rodzaje okablowania

Liczba rur potrzebnych do ułożenia systemu grzewczego zależy od wybranego rodzaju okablowania.

1. System dwururowy umożliwia efektywne ogrzewanie nawet bardzo dużych pomieszczeń. Jeśli system jest wyposażony w termostaty, możliwe będzie ustawienie temperatury we wszystkich pomieszczeniach oddzielnie.

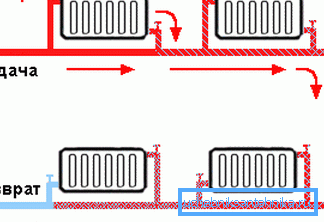

1. Głównymi zaletami jednorurowego systemu grzewczego są prostota konstrukcji, łatwość i niski koszt instalacji.

Obliczanie urządzeń grzewczych

Przenoszenie energii z chłodziwa do pomieszczeń odbywa się za pomocą urządzeń grzewczych.

Są takie typy:

• konwekcyjne lub żebrowane odpowiedniki;
• urządzeń radiacyjnych, są one reprezentowane przez emitery podczerwieni;
• urządzenia promieniowania-konwekcyjne (grzejniki wszelkiego rodzaju).

W naszym kraju najczęściej spotykane urządzenia grzewcze - grzejniki sekcyjne.

Instrukcja ostrzega, że ​​przed ich zainstalowaniem konieczne będzie obliczenie liczby sekcji wymaganych dla każdego pomieszczenia.

1. Do obliczeń trzeba znać sprawność cieplną jednej sekcji grzejnika. Jest podzielony przez 100. Jest inny sposób - aby dowiedzieć się, który obszar może być ogrzewany przez jedną sekcję. A następnie, znając obszar całego pokoju, łatwo jest przeprowadzić niezbędne obliczenia.
2. Standardem jest wysokość pokoi 2,7 m.
3. Podajmy przykład. Moc cieplna sekcji wynosi 190 W (zawsze jest wskazana przez producentów). Dzieląc tę ​​wartość przez 100, otrzymujemy powierzchnię 1,9 m2, która może być ogrzewana przez jedną sekcję. W związku z tym, dla pomieszczenia o powierzchni 20 m2, będzie potrzebny grzejnik składający się z elementów (20: 1,9) 10,52 i zaokrąglony - od 11.
4. Gdy pokój ma dostęp do balkonu lub jego koniec, liczba sekcji jest pożądana, aby wzrosnąć o 2/3.

Wniosek

Jeśli chcesz stworzyć skuteczny system ogrzewania w swoim domku, musisz dokładnie obliczyć wszystkie jego parametry. Obliczenia dla lokali mieszkalnych nie są tak skomplikowane i można je wykonać samodzielnie. Film z naszego artykułu pomoże ci w tym.
