Obliczanie rury na ciepłej podłodze: cechy obliczeń i

08-02-2018
Ogrzewanie

Proces układania ciepłych podłóg jest bardzo odpowiedzialny i wymaga wykonawców skrupulatnych obliczeń. Jednocześnie są takie parametry, które często wywołują kontrowersje wśród współczesnych mistrzów. Jednym z nich jest obliczenie długości rury dla podgrzewanej podłogi.

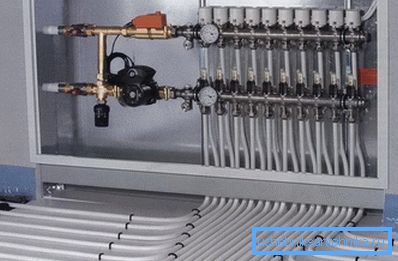

Amatorskie zdjęcie głównej strony ciepłej podłogi z rurami rozprowadzającymi

Cechy i czynniki

Na początek trzeba powiedzieć, że w oparciu o powierzchnię pomieszczenia podanie dokładnych danych jest po prostu niemożliwe. Faktem jest, że istnieje wiele różnych czynników, które wpływają na końcowy wynik. Dlatego obliczenie rury dla obszaru ciepłej podłogi jest dokonywane dopiero po tym, jak wszystkie inne dane są już znane.

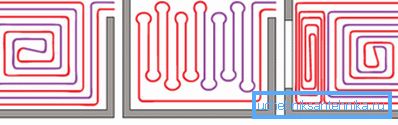

Opcje układania elementów grzejnych, które również wpływają na długość materiału

Czynniki wpływu

  • Przede wszystkim należy przypomnieć, że jego długość zależy również od średnicy rury.. Obecnie, biorąc pod uwagę maksymalne możliwe oszczędności, dla materiału o średnicy 16 mm, na każdy obwód zużywa się 65 metrów rury, a przy użyciu produktów o średnicy 20 mm ten parametr wzrasta do 75 metrów. (Zobacz także artykuł Metalowe rury do ogrzewania: funkcje.)

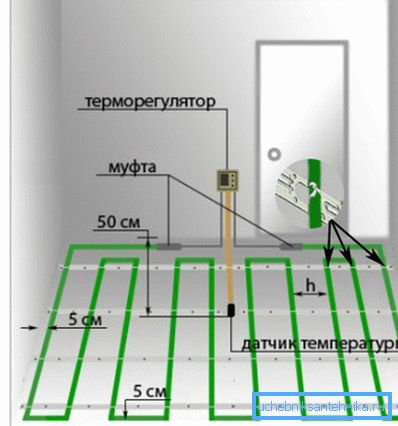

Najłatwiejsza opcja instalacji z minimalnym skokiem
  • Następny parametr, który wpływa na długość, instrukcje instalacyjne wywołują moc pompy. Faktem jest, że typowe jednostki są w stanie dostarczyć dwa litry cieczy na minutę, co jest dobre dla jednego obwodu, który zajmuje powierzchnię 10 metrów kwadratowych. W przeciwnym razie warto stosować pompy o większej pojemności.
  • Musisz również wiedzieć, że na powierzchni 10 metrów kwadratowych najlepiej jest użyć pełnego konturu. Co więcej, jeśli pomieszczenie ma więcej niż 15 metrów, lepiej jest zainstalować dwa systemy.

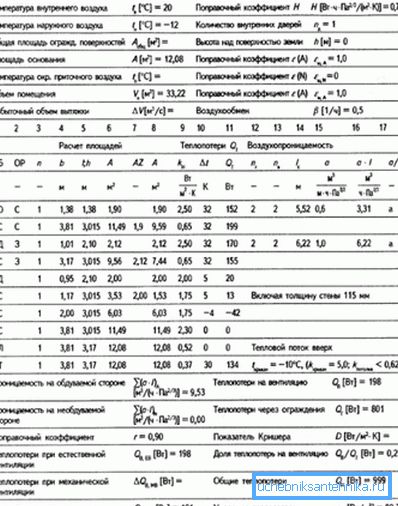

Pełne obliczenie izolowanej termicznie podłogi dla jednego pomieszczenia ze wskazaniem warunków temperaturowych i uwzględnieniem różnych ścian
  • Jeśli obliczenia wykonywane są ręcznie, konieczne jest sporządzenie planu pomieszczenia do skali, a biorąc pod uwagę wszystkie czynniki, należy zastosować wybrany rodzaj skręcanych rur. Jednocześnie eksperci w małych pomieszczeniach zalecają stosowanie skoku o wysokości 10 centymetrów, aby nie używać różnych rozmiarów w pobliżu ścian zewnętrznych i wewnętrznych. W rezultacie otrzymujemy wymaganą długość. (Zobacz także artykuł Dystrybucja rur grzewczych: cechy.)

Wskazówka! Trudno jest wykonać takie obliczenia samodzielnie, co oznacza, że ​​powinieneś użyć specjalnego oprogramowania, które znacznie upraszcza proces.

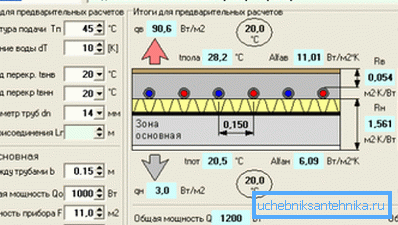

Wygląd interfejsu programu przeznaczonego do wykonywania szczegółowych obliczeń uwzględniających temperatury

Kalkulator

Aby ułatwić taką pracę, wynaleziono specjalny kalkulator do obliczania rury na ciepłej podłodze. Prezentowany jest w postaci oprogramowania zainstalowanego na różnych platformach, w tym nawet telefonach komórkowych.

Kolejna wersja specjalnego kalkulatora z graficznym interfejsem do tworzenia szczegółowego planu układu.

Większość z tych aplikacji wykonuje tylko obliczenia z już dostępnymi danymi i danymi czynnikami. Istnieją jednak takie programy, w których konieczne jest wprowadzenie planu piętra wskazującego jego powierzchnię i ściany. Jednocześnie zapewniają graficzny obraz lokalizacji elementu grzewczego, sprzętu niezbędnego do jego wdrożenia oraz wszystkie niezbędne dane do tego.

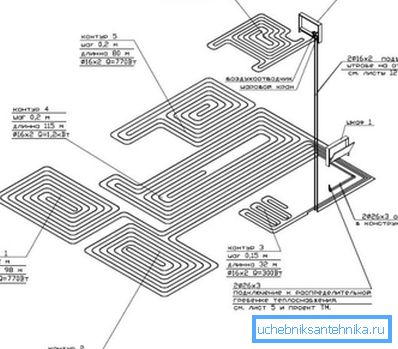

Gotowy projekt ze wskazaniem metod układania rur, ich średnicy i długości, który pozwala uzyskać ogólne wyobrażenie o koszcie całego domu lub mieszkania

Zazwyczaj taki kalkulator do obliczania długości rury do ogrzewania podłogowego jest wykorzystywany przez firmy zaangażowane w instalację takich systemów. W pełni dostarczają klientowi wycenę z planem lokalizacji i kosztami. Jednak niektórzy eksperci wykorzystują swoje usługi do własnych obliczeń.

Wskazówka! Najprostsze programy tego typu przyjmują wiele parametrów jako stałą, biorąc pod uwagę, że dane te są optymalne. Dlatego podczas pracy z dużymi obszarami lub w pomieszczeniach o złożonej konfiguracji należy użyć bardziej zaawansowanej aplikacji.

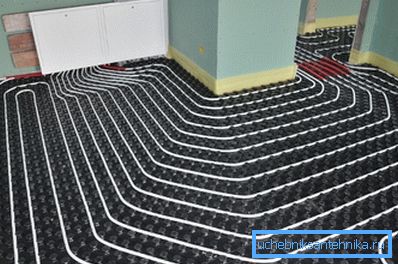

Przy wykonywaniu takich prac zaleca się stosowanie specjalnych mat, które pozwolą zachować dokładną odległość pomiędzy elementami grzejnymi, co pozwoli zaoszczędzić mistrzom z dodatkowej pracy i nie pozwoli na nadużywanie

Zalecenia mistrzów

  • Warto pamiętać, że cena materiałów i produkcja takich konstrukcji jest dość wysoka, co oznacza, że ​​konieczne jest wykonanie bardzo dokładnych obliczeń w celu wykluczenia występowania zimnych stref lub innych defektów.

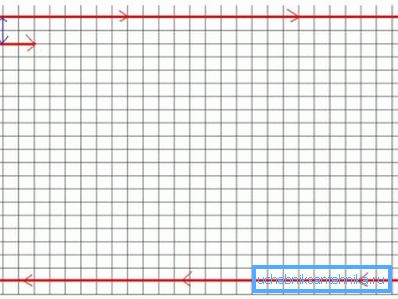

Niektórzy eksperci zalecają umieszczenie specjalnej siatki na planie piętra w skali, która znacznie ułatwia wykonywanie obliczeń.
  • Jeśli optymalne jest wybieranie wszystkich wartości dla jednego obwodu, może być on stosowany jako główny model do zastąpienia prawie każdego rodzaju pomieszczenia.
  • Taka praca wymaga pewnej wiedzy i doświadczenia. Jeśli go nie ma, to po wykonaniu obliczeń warto przedstawić dane uzyskane wraz z planem umieszczenia specjalistom.

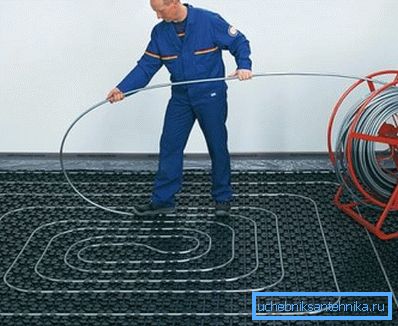

Nawet przy dokładnych danych zawsze warto zakupić materiał z marginesem, a wraz z producentem trzeba zgodzić się na zwrot nieużywanej rury

Wniosek

Po przestudiowaniu wideo w tym artykule, możesz uzyskać bardziej szczegółowe dane na temat takich obliczeń i metod ich pracy. Należy jednak pamiętać, że należy wziąć pod uwagę masę różnych czynników, które składają się nie tylko na charakterystykę pomieszczenia, ale także na określone wyposażenie.
