Obliczanie zbiornika wyrównawczego do ogrzewania: proste i

W tym artykule dowiesz się, jak obliczyć zbiornik wyrównawczy do ogrzewania w Twoim prywatnym domu. Prezentujemy niezbędne formuły do ​​obliczeń i dodatkowe dane, które czytelnik może potrzebować. Więc idź.

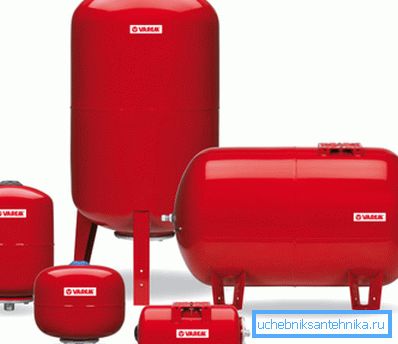

Urządzenie zbiornika

Zanim zaczniemy obliczenia, warto zrozumieć jedną subtelność. Całkowita objętość zbiornika wyrównawczego i rozszerzenie chłodziwa to dwie wartości, które są ze sobą powiązane, ale nie są sobie równe.

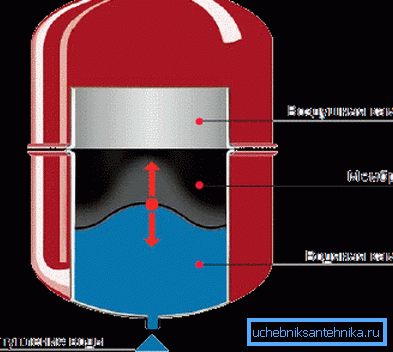

Wynika to bezpośrednio ze schematu działania urządzenia, które badamy:

• Jego pojemność podzielona jest na dwie części za pomocą elastycznej gumowej membrany.. Jedna część zbiornika jest przeznaczona do napełniania czynnikiem chłodzącym, a druga jest wypełniona powietrzem z pewnym nadciśnieniem.
• Część pojemnika przeznaczona na nośnik ciepła jest dostarczana z rurą odgałęźną do podłączenia do obwodu. Z kolei komorę powietrzną uzupełnia sutek, który pozwala uwolnić ciśnienie lub zwiększyć je za pomocą pompy ręcznej lub elektrycznej.

Ważne: po uruchomieniu ogrzewania w komorze zbiornika wyrównawczego powstaje nadciśnienie równe ciśnieniu hydrostatycznemu. Mówiąc najprościej, gdy wysokość górnego punktu obwodu powyżej poziomu instalacji zbiornika wynosi pięć metrów, jest dostosowywana do ciśnienia 0,5 kgf / cm2 (ciśnienie 1 kgf / cm2 odpowiada wysokości 10 metrów).

Tak więc objętość wskazana przez producenta powinna zawierać zarówno wodę wypartą przez rozszerzalność cieplną, jak i powietrze, które, gdy nadmiarowe ciśnienie spadnie, zmusi go z powrotem do obwodu.

Schematy płatności

Proste

Najprostsza formuła jest następująca: zbiornik wyrównawczy jest pobierany w wysokości 10% całkowitej ilości chłodziwa. Jeśli napełnienie obwodu wymaga 600 litrów wody, potrzebujesz 60-litrowy produkt; jeśli napełnisz ogrzewanie 800 litrów - 80 i tak dalej.

Podobnie jak wszystkie proste schematy, ten ma duży margines błędu. Kosztem dużego błędu jest niewielka nadpłata za nadmiarowe wymiary, ale jeśli wynik jest zbyt niski w stosunku do potrzebnego, otrzymamy stałą odpowiedź zaworu bezpieczeństwa.

Jak wykonać dokładniejsze obliczenia własnymi rękami?

Dokładne

Dokładniej, potrzebna nam wartość jest obliczana za pomocą wzoru V = (Vt x E) / D, w którym:

• V jest żądaną wartością.
• Vt - całkowita ilość ciepła - grzejniki, rury, bojler itp.
• E jest współczynnikiem rozszerzalności chłodziwa.
• D jest współczynnikiem wydajności zbiornika przeponowego membrany.

Aby kontynuować, wyraźnie brakuje kilku wartości referencyjnych.

Objętość chłodziwa w układzie

Jak możesz sprawdzić pełną moc swojego systemu grzewczego?

• Napełnij go wodą i całkowicie spuść do pojemnika pomiarowego.
• Zwracając uwagę na zmiany w odczytach wodomierza podczas napełniania układu z obiegu zimnej wody.

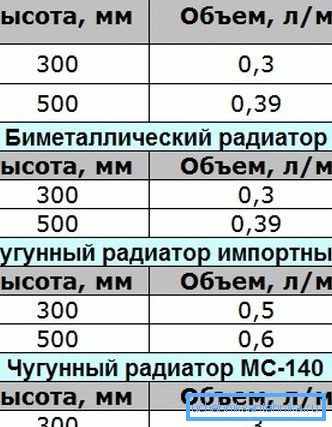

• Umieszczenie pojemności wszystkich urządzeń grzewczych (dane można znaleźć w dokumentacji dla nich) i wszystkich rurociągów (dla każdej średnicy są one obliczane za pomocą wzoru V = Pi * R ^ 2 * H, gdzie Pi = 3,1415, R stanowi połowę wewnętrznej średnicy rury, oraz H to jego długość).

• Ostatecznie, wydajność zrównoważonego układu grzewczego można oszacować na podstawie 15 litrów na kilowat mocy cieplnej kotła. Tak więc kocioł o mocy 24 kW jest zwykle podłączony do obwodu wypełnionego 24x15 = 360 litrów wody.

Współczynnik rozszerzenia

W większości przypadków używana jest zwykła woda jako czynnik chłodzący. Oto współczynnik jego rozszerzalności dla różnych temperatur podczas ogrzewania od początkowej wartości + 10 ° C.

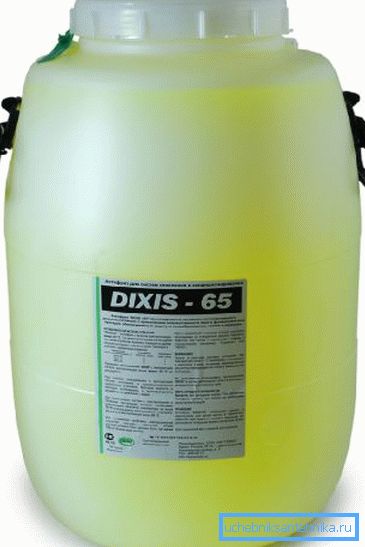

Uwaga: dodatek środka przeciw zamarzaniu - glikolu etylenowego lub propylenowego zwiększa rozszerzalność cieplną, ale nie tak bardzo. Tak więc, przy temperaturze delta 100 stopni i zawartości glikolu w płynie chłodzącym równej 30%, ekspansja wzrośnie tylko o 0,45%.

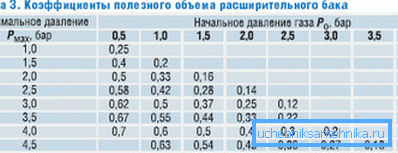

Wskaźnik efektywności zbiornika

Instrukcja obliczania wartości skuteczności zbiornika jest również bardzo prosta.

Tutaj używamy wzoru D = (PV - PS) / (PV + 1). W tym:

• D jest pożądanym współczynnikiem;
• Pv jest maksymalnym ciśnieniem roboczym (dla którego zadziałał zawór bezpieczeństwa).
• Ps - ciśnienie ładowania w zbiorniku. Jak już wcześniej stwierdziliśmy, odpowiada ciśnieniu hydrostatycznemu w obiegu grzewczym.

Przykład obliczenia

Wykonajmy obliczenia na podstawie dokładniejszych schematów dla następujących warunków:

• Musimy ogrzać dwupiętrowy dom, szczyt systemu ogrzewania, w którym wznosi się ponad zbiornik wyrównawczy na 5 metrów.
• Całkowita powierzchnia domu ze standardową izolacją wynosi 240 metrów. Obliczmy zapotrzebowanie na moc cieplną kotła za pomocą najprostszej formuły: 240/10 = 24 KW.
• Maksymalne ogrzewanie wody używanej jako chłodziwo, przyjmujemy równe 80 stopni.

A więc:

1. Standardowe maksymalne ciśnienie robocze dla systemów autonomicznych wynosi 2,5 kgf / cm2.
2. 5 metrów wysokości konturu daje nam hydrostatyczne ciśnienie 0,5 kgf / cm2.
3. Współczynnik efektywności zbiornika wyniesie (2,5 - 0,5) / (2,5 + 1) = 0,57.

1. Współczynnik rozszerzalności przy ogrzewaniu przy 80 stopniach może wynosić 0,036 (zgodnie z tabelą wynosi 3,58%).
2. Zakłada się, że całkowita objętość obwodu obliczona na podstawie mocy kotła wynosi 24 x 15 = 360 litrów.

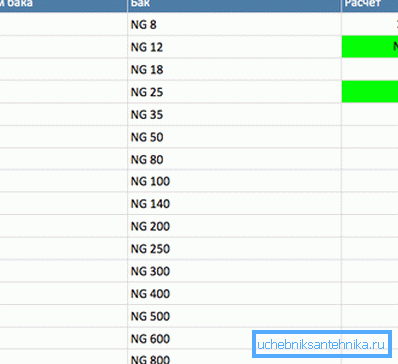

3. Zatem minimalna objętość zbiornika jest równa (360 x 0,036) / 0,57 = 22,7 litra (zaokrąglona do najbliższej wartości standardowej - 24-25 litrów).

Łatwo zauważyć, że bardziej skomplikowany schemat obliczeniowy w tym przypadku pomógł nam zaoszczędzić stosunkowo prostsze 11 - 12 litrów pojemności.

Wniosek

Czy poświęcić czas na dokładne obliczenia lub użyć prostego schematu - czytelnik będzie musiał sam zdecydować. Jak zwykle dołączony film poświęci jego uwagę dodatkowym tematycznym informacjom.

Sukcesy!
