Obliczenie średnicy rury do ogrzewania jest ważnym etapem w

Jeśli chodzi o instalację systemu ogrzewania, dość często rura jest wybierana po prostu na podstawie porady znajomych lub zaleceń sprzedawców w sklepie. Obliczanie średnicy rury do ogrzewania nie zawsze jest wykonywane.

Wybierając wielkość losowo, istnieje ryzyko, że system grzewczy będzie działał nieefektywnie.

Wpływ średnicy na działanie ogrzewania

Instrukcja instalacji systemu ogrzewania prawdopodobnie nie wpłynie na obliczenia rurociągu (dowiedz się również, jak obliczyć średnicę rury do ogrzewania).

W międzyczasie, podczas poruszania się przez rurę, płyn chłodzący napotyka kilka rodzajów oporu, co należy wziąć pod uwagę przy wyborze standardowego rozmiaru:

• tarcie ścienne. Z tego powodu część prędkości jest tracona;
• utrata prędkości podczas pokonywania zakrętów. Okablowanie w mieszkaniu nie może być wykonywane bez zwojów (poza tym, czy istnieje skręt pod kątem 90?);

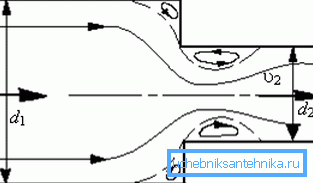

• zmiana średnicy. Jeśli spróbujesz użyć różnych rozmiarów podczas dystrybucji do mieszkania, wówczas odporność na przepływ będzie również obserwowana w miejscach koniugacji o różnych rozmiarach.

Zwróć uwagę! Zwężenie średnicy rury grzewczej jest niepożądane. Podczas okablowania domu należy użyć tego samego rozmiaru. Wyjątek jest dozwolony w przypadku dużej długości pętli cyrkulacyjnej, w którym to przypadku możliwe jest zwiększenie prędkości chłodziwa poprzez zmniejszenie D.

Jeśli chodzi o sam rurociąg, jego główną charakterystykę wpływającą na ruch płynu chłodzącego można nazwać wewnętrzną średnicą (D). Im jest on mniejszy, tym większe ciśnienie, i na odwrót - gdy Dw rośnie, ciśnienie w układzie spada. Należy to wziąć pod uwagę przy wyborze średnicy rury do ogrzewania.

Z tym zjawiskiem wiąże się powszechny błąd hydraulików-amatorów. Są pewni, że jeśli weźmiesz większy rozmiar, wtedy więcej nośnika ciepła przejdzie przez grzejniki, a pomieszczenie rozgrzeje się szybciej.

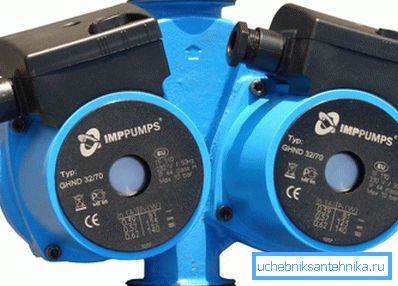

W rzeczywistości efekt będzie odwrotny - ze względu na spadek ciśnienia akumulatory pozostaną chłodne. W takim przypadku instalacja mocniejszej pompy cyrkulacyjnej może pomóc, ale cena takiego rozwiązania jest wysoka, o wiele łatwiej jest wybrać odpowiednią średnicę.

Przykład obliczenia systemu grzewczego

Z reguły uproszczone obliczenia są wykonywane na podstawie takich parametrów, jak objętość pomieszczenia, poziom jego izolacji, natężenie przepływu chłodziwa i różnica temperatur w rurociągu wlotowym i wylotowym.

Średnicę rury do ogrzewania z wymuszonym obiegiem określa się w następującej kolejności:

• określa się całkowitą ilość ciepła, które należy dostarczyć do pomieszczenia (moc cieplna, kW), można również skupić się na danych z tabeli;

• prosząc o szybkość ruchu wody, określ optymalne D.

Obliczanie mocy cieplnej

Jako przykład, będzie standardowy pokój o wymiarach 4,8 x5,0 x 3,0 m. Obieg grzewczy z wymuszonym obiegiem, należy obliczyć średnicę rur grzewczych do okablowania w mieszkaniu. Podstawowa formuła jest następująca:

w formule stosowana jest następująca notacja:

• V to objętość pomieszczenia. W tym przykładzie wynosi ona 3,8 • 4,0 • 3,0 = 45,6 m³;
• ?t jest różnicą między temperaturą na ulicy i w pokoju. W przykładzie przyjęto 53 ° C;

• K to specjalny współczynnik określający stopień izolacji budynku. Na ogół, jego wartość zawiera się w zakresie od 0,6-0,9 (stosowane izolacji skuteczne nagrzewanie, podłogi i dachu są izolowane zamontowany co najmniej podwójne oszklenie) 3-4 (zbudowana bez izolacji, na przykład kontenery). Przykład ten wykorzystuje opcję pośredni - płaskie ma standardowej izolacji (K = 1,0 - 1,9) przyjętą K = 1,1.

Całkowita moc grzewcza powinna wynosić 45,6 • 53 • 1,1 / 860 = 3,09 kW.

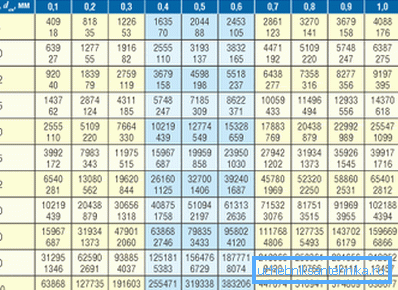

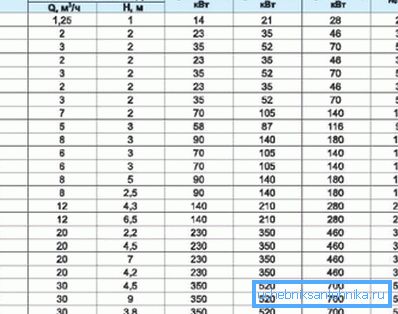

Możesz użyć danych tabelarycznych.

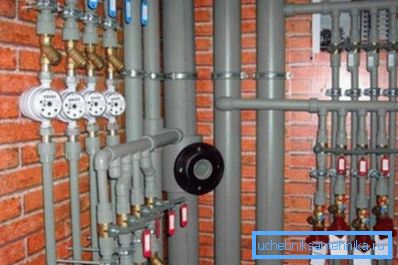

Określenie średnicy

Średnicę rur grzewczych określa wzór

Gdzie są używane notacje:

• ?t - różnica temperatur chłodziwa w rurociągu zasilającym i tłocznym. Biorąc pod uwagę, że woda jest dostarczana w temperaturze około 90-95 ° C i ma czas na schłodzenie do 65-70 ° C, różnica temperatury może być równa 20 ° C;
• v -speed ruchu wody. Niepożądane jest, aby przekroczył 1,5 m / s, a minimalny dopuszczalny próg wynosi 0,25 m / s. Zaleca się zatrzymanie przy pośredniej prędkości 0,8 - 1,3 m / s.

Zwróć uwagę! Niewłaściwy wybór średnicy rury do ogrzewania może doprowadzić do spadku prędkości poniżej minimalnego progu, co z kolei spowoduje zacięcia w ruchu lotniczym. W rezultacie wydajność pracy spadnie do zera.

Wartość DIV w tym przykładzie będzie v354 • (0,86 • 3,09 / 20) / 1,3 = 36,18 mm. Jeśli zwrócisz uwagę na rozmiary, na przykład, PP pipeline, jasne jest, że po prostu nie ma takiego Dn. W takim przypadku wystarczy wybrać najbliższą średnicę rur propylenowych do ogrzewania.

W tym przykładzie można wybrać PN25 z Dv 33,2 mm, co doprowadzi do niewielkiego zwiększenia prędkości płynu chłodzącego, ale pozostanie w dopuszczalnych granicach.

Cechy systemów grzewczych z naturalną cyrkulacją

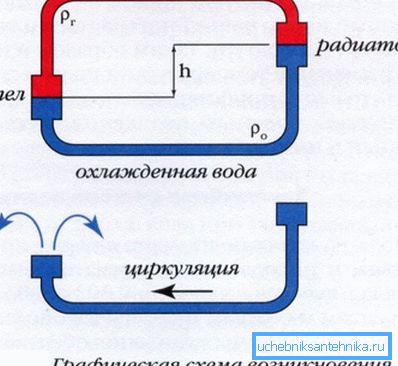

Ich główną różnicą jest to, że nie używają pompy cyrkulacyjnej do wytworzenia ciśnienia. Płyn porusza się grawitacyjnie, po podgrzaniu, jest popychany do góry, następnie przechodzi przez grzejniki, chłodzi i wraca do kotła.

W porównaniu z systemami z wymuszonym obiegiem, średnica rur do ogrzewania z naturalnym obiegiem powinna być większa. Podstawą obliczeń w tym przypadku jest to, że ciśnienie obiegowe przekracza straty tarcia i lokalne opory.

Aby nie wyliczyć wartości ciśnienia cyrkulacji za każdym razem, istnieją specjalne tabele zestawione dla różnych różnic temperatur. Na przykład, jeśli długość rurociągu od kotła do grzejnika wynosi 4,0 m, a różnica temperatury wynosi 20 ° C (70 ° C na wylocie i 90 ° C w zasilaniu), wówczas ciśnienie cyrkulacji wyniesie 488 Pa. Na tej podstawie prędkość płynu chłodzącego wybiera się poprzez zmianę D.

Podczas wykonywania obliczeń własnymi rękami wymagane jest również obliczenie weryfikacji. Oznacza to, że obliczenia wykonywane są w odwrotnej kolejności, celem testu jest ustalenie, czy straty wynikające z tarcia i rezystancji lokalnej nie przekraczają ciśnienia obiegowego.

Podsumowując

Obliczenie rurociągu grzewczego jest bardzo ważnym zadaniem na etapie projektowania. Informacje zawarte w artykule pozwolą Ci niezależnie obliczyć system grzewczy, aby zapewnić komfortowy mikroklimat w domu (patrz również artykuł Które rury do ogrzewania są lepsze: analiza 4 najczęściej używanych opcji).

W filmie w tym artykule obliczenie rurociągu odbywa się z dopuszczalną prędkością.
