Odlew żeliwny: zalety i wady, parametry techniczne,

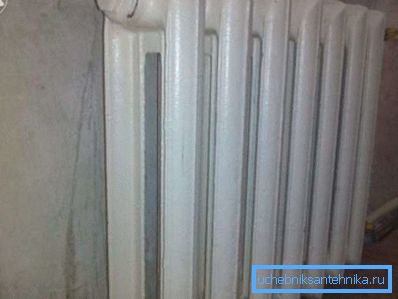

Grzejniki żeliwne są używane do ogrzewania pomieszczeń mieszkalnych przez bardzo długi czas. Mają wiele pozytywnych cech, które pozwalają im konkurować z bardziej zaawansowanymi modelami do dnia dzisiejszego. Ale bardzo ważne jest, aby wziąć pod uwagę wszystkie parametry techniczne jednej sekcji baterii, aby zapobiec błędom w procesie ich instalacji i działania. Zostanie to omówione w tym artykule.
Przepisy ogólne
Przede wszystkim zajmijmy się zaletami i wadami baterii żeliwnych:
Zalety
- Odporność na korozję. Możesz być spokojny nawet w okresach letnich, kiedy ciecz zostanie spuszczona z układu, żeliwne stojaki.
- Bezpretensjonalność w stosunku do jakości płynu chłodzącego, co jest bardzo ważne w mieszkalnych instalacjach grzewczych, gdzie nie można kontrolować składu cieczy przepływającej przez rury z centralnej kotłowni.
- Trwałość. Okres operacyjny wynosi co najmniej 35 lat.
- Niska cena. Zwłaszcza w porównaniu z nowszymi modelami aluminiowymi i bimetalicznymi.
- Wysoka emisja ciepła. W połączeniu z dużym obszarem otrzymujesz potężny grzejnik do swojego domu.
- Prosta instrukcja obsługi. Po zainstalowaniu i nałożeniu farby można przez długi czas zapomnieć o potrzebie konserwacji żeliwnej konstrukcji.
- Lekka bezwładność. Nawet po wyłączeniu ogrzewania baterie z żelazka pozostaną ciepłe przez dłuższy czas.
Wady
- Wielka waga. Jest to jeden z największych problemów pojawiających się w procesie instalowania grzejników żeliwnych własnymi rękami. W zależności od liczby sekcji masa jednej baterii może wynosić od 50 kg do 150 kg, co będzie miało ogromne trudności nawet przy banalnym zawieszaniu wyrobu z żeliwa na wspornikach, nie wspominając o przewożeniu z przynajmniej jednego pomieszczenia do drugiego. Ponadto należy również zadbać o wzmocnienie systemu mocowania.
- Kruchość. Pomimo swojej wizualnej mocy i solidności, żeliwo jest bardzo delikatnym materiałem.
Wskazówka: w trakcie przenoszenia baterii żeliwnej należy zachować szczególną ostrożność i unikać przypadkowych uderzeń w podłogę lub ościeżnicę drzwiową. Faktem jest, że w momencie zderzenia mogą pojawić się na nim mikropęknięcia, które z czasem będą się zwiększać i powodować wiele problemów.
- Potrzeba okresowego malowania.
Wskazówka: do malowania zaleca się stosowanie preparatów akrylowych, które nie są toksyczne. W przeciwnym razie stale nagrzewająca się bateria będzie stałym źródłem nieprzyjemnych zapachów i toksycznych oparów.
Specyfikacja techniczna
Ile kilowatów w jednym odcinku promiennika żeliwnego i jaki powinien mieć rozmiar całej baterii? Te pytania są dość ważne.
Wydajność
Przed montażem należy rozumieć, ile sekcji kW w 1 grzejnika żeliwnego. Umożliwi to wybór optymalnej kwoty do umieszczenia określonych objętości. Ponadto powinieneś zapoznać się z innymi ważnymi parametrami, dla których jako przykłady podajemy najpopularniejsze modele:
Oznakowanie | Wytrzymać ciśnienie, atm. | Moc cieplna, kW | Rozgrzewka w strefie 1, m2 |
MS-140 | 9 | 0.12-0.16 | 1,11-1,45 |
FM1 | 9 | 0,075-0,11 | 0,66-0,9 |
FM2 | 9 | 0.1009-0.1423 | 0,7-0,95 |
FM3 | 9 | 0,1083-0,1568 | 0,95-1,38 |
Teraz, wiedząc, ile kW w jednej sekcji grzejnika żeliwnego, łatwo jest określić wymaganą ilość.
Wskazówka: jeśli samo obliczenie liczby odcinków żeliwnego grzejnika jest trudne, zawsze możesz skorzystać z jednego z kalkulatorów online dostępnych w Internecie. Tam będziesz musiał tylko wpisać wymiary swojego pokoju i wskazać wybrany model baterii.
Ważne jest również rozważenie metody łączenia rur, która również wpływa na wydajność baterii:
Jak widać na rysunku, najbardziej skuteczne jest dwustronne łączenie rur. Jednocześnie konieczne jest karmienie z jednej strony i wypływ z drugiej, co w pełni odpowiada szkolnemu kursowi z fizyki, z którego wszyscy pamiętają, że ciepły płyn unosi się, a zimny zstępuje. Oznacza to, że gorący płyn chłodzący dostanie się z góry, ostygnie i wyjdzie przez dolny otwór, oddając ciepło tak dużo jak to możliwe.
Jeśli zignorujemy tę zasadę, możemy zaobserwować następujący wynik:
Widzimy tu zimny kąt, znacznie redukując system wymiany ciepła.
Ale ważne techniczne cechy żeliwnej sekcji grzejnika nie kończą się na tym. Obliczyliśmy liczbę sekcji, ale wciąż musimy mieć pojęcie o masie i objętości struktury.
Waga i rozmiar
Masę i objętość sekcji grzejnika żeliwnego można znaleźć w poniższej tabeli:
Oznakowanie | Objętość jednej sekcji grzejnika żeliwnego, l | Liniowe wymiary jednej sekcji, mm | Masa jednej sekcji, kg |
MS-140 | 1,11-1,45 |
| 5.7-7,1 |
FM1 | 0,66-0,9 |
| 3,3-4,8 |
FM2 | 0,7-0,95 |
| 4,5-6,3 |
FM3 | 0,95-1,38 |
| 4,8-7 |
Znając wielkość sekcji grzejnika żeliwnego, możesz w dowolnym momencie obliczyć jego całkowitą powierzchnię, która da wyobrażenie o miejscu, które zajmuje na ścianie.
Aby to zrobić, wykonaj następujące czynności:
- Aby to zrobić, najpierw znajdź obszar sekcji grzejnika żeliwnego, pomnażając jego wysokość i szerokość między sobą.
- Następnie wynikowa liczba jest ponownie mnożona, ale tym razem o liczbę sekcji, która zwykle wynosi 7-12 sztuk.
Zastąp wartości marki FM1: 370? 80 = 29600 mm2, która wynosi około 0,03 m2. Załóżmy, że bateria składa się z siedmiu sekcji, a następnie: 0,03? 7 = 0,21 m2. Taka sekcja ścianki będzie wymagana, aby pomieścić wymieniony grzejnik żeliwny.
Ciężar działającego grzejnika żeliwnego jest również potrzebny, aby właściwie dobrać wsporniki do zamocowania. Weź tę samą markę i średnią masę jednej sekcji: 4? 7 = 28 kg. Ale biorąc pod uwagę ile wody znajduje się w jednej sekcji żeliwnego grzejnika (ponownie bierzemy średnią wartość), przeliczamy i otrzymujemy: 28 + 7? 0,8 = 34. Dodatkowo należy wziąć pod uwagę możliwą rozszerzalność cieplną materiału. W rezultacie, elementy złączne są najlepiej dobrane z oczekiwaniem, że mogą bezpiecznie utrzymać konstrukcję o wadze 40 kg.
Wniosek
Żeliwo żeliwne, mimo pojawienia się o wiele bardziej zaawansowanych grzejników, jest nadal poszukiwane. Odporność na korozję, trwałość i niski koszt są głównymi przyczynami ich popularności. Największym problemem jest duża waga, wymaga to starannego podejścia do instalacji sprzętu i wstępnych obliczeń.
Wideo w tym artykule zapewni Ci możliwość zapoznania się z dodatkowymi materiałami, które są bezpośrednio związane z prezentowanymi informacjami. Baterie żeliwne z właściwym podejściem i dziś doskonale radzą sobie z zadaniem ogrzewania pomieszczenia mieszkalnego.
