Odprowadzanie ciepła z grzejników aluminiowych: obliczanie

12-07-2018

Ogrzewanie

Podczas wymiany elementów instalacji grzewczej, a także podczas instalowania nowej komunikacji, pojawia się kwestia wyboru konkretnej opcji i wykonania właściwych prac projektowych, aby temperatura pomieszczenia była utrzymywana w komfortowej temperaturze w każdych warunkach pogodowych na zewnątrz.

W tym artykule przyjrzymy się jednej z najskuteczniejszych dziś opcji - grzejnikom aluminiowym, które mają wiele zalet i są bardzo wydajne.

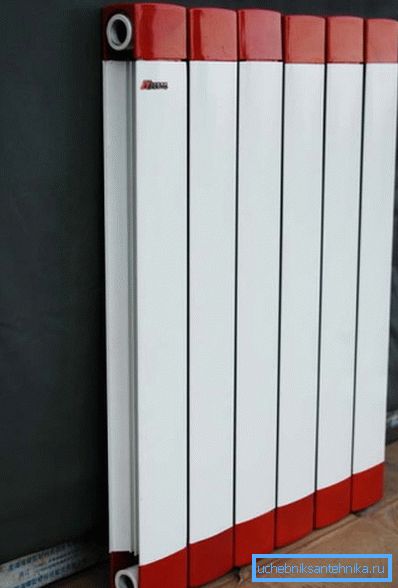

Na zdjęciu: aluminium świetnie nadaje się do produkcji grzejników i pozwala tworzyć różne projekty

Główne zalety i wady produktów aluminiowych

Przede wszystkim należy wziąć pod uwagę główne cechy rozważanego rodzaju konstrukcji, abyś sam był przekonany o jego niezawodności i wydajności. Główne zalety można uznać za następujące czynniki:

Wysoka moc	Moc cieplna jednego odcinka grzejnika aluminiowego jest znacznie wyższa niż w przypadku żeliwa lub stali, ponieważ moc wyrobów aluminiowych (to jest ich zdolność do przenoszenia pewnej ilości ciepła na jednostkę czasu) jest bardzo wysoka.
Duże elementy powierzchni	Im większy obszar struktury przekazującej ciepło, tym skuteczniej działa i tym wydajniej zużywana jest energia. Każdego roku producenci opracowują nowe, coraz bardziej wydajne projekty, co pozwala jeszcze bardziej zwiększyć wydajność.
Szeroka gama rozmiarów	Będziesz w stanie wybrać optymalne rozwiązanie dla niemal każdego pomieszczenia, dostępna jest szeroka gama opcji, z których każda ma swoją własną charakterystykę.
Niska bezwładność cieplna	Dzięki tej funkcji grzejniki zaczynają bardzo szybko przenosić ciepło do pomieszczenia, co zmniejsza koszty energii, ponieważ przez dłuższy czas nie trzeba rozgrzewać metalu, aby osiągnąć normalne działanie.
Atrakcyjny wygląd	Nowoczesne grzejniki aluminiowe są nie tylko bardzo wydajne, ale również świetnie wyglądają, można wybrać najlepsze rozwiązanie dla każdego wnętrza.
Łatwa instalacja	Jeśli istnieje minimalny zestaw narzędzi, grzejniki można zainstalować własnymi rękami, instrukcje wykonania pracy nie różnią się od innych opcji, a niewielka waga upraszcza jedynie instalację

Zwróć uwagę! Kolejny duży plus można uznać za czynnik, że elementy sprzedawane są w całkowicie wykończonej formie i nie wymagają malowania. Powłoka jest zwykle bardzo trwała i zachowuje niezawodność i integralność przez dziesięciolecia.

Produkty włoskich producentów są szczególnie atrakcyjne.

Przegląd niektórych opcji obliczeniowych

Istnieje wiele sposobów, dzięki którym można wykonywać obliczenia, rozważymy te, które można wykonać bez specjalnego wykształcenia i profesjonalnych programów obliczeniowych.

Najprostsza opcja

To rozwiązanie będzie dla Ciebie odpowiednie, jeśli masz plan piętra, prace są dość proste:

Zgodnie z rysunkami, określ obszar każdego z pomieszczeń i zaznacz na liście.
Następnie musisz podzielić liczby przez współczynnik 1,8. Wynik będzie wymaganą liczbą sekcji. Oczywiście ta opcja jest daleka od ideału i nie różni się dokładnością, ale można obliczyć dane wskaźnikowe.

Ta metoda nie jest dobra dla grzejników aluminiowych, ponieważ różnią się one w zależności od wielkości.

Według obszaru

Najprostsza i powszechna opcja, która może powiedzieć:

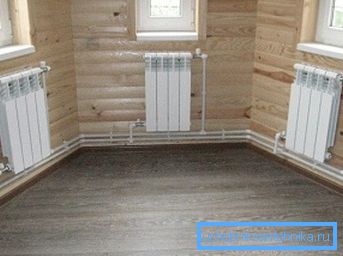

Im większy pokój, tym więcej sekcji grzejnika jest potrzebnych do ogrzania go.

Metoda jest odpowiednia tylko dla pomieszczeń o standardowej wysokości, które mogą się różnić w zakresie od 240 do 280 cm, w wyższych pomieszczeniach należy wybrać inną wersję obliczeń, ponieważ system ten nie zapewni dokładnych danych.
Przede wszystkim należy zmierzyć szerokość i długość pomieszczenia, po którym nie będzie trudno obliczyć jego powierzchnię.
Zgodnie ze standardami budowlanymi, jeden wat kwadratowy metrów powinien wynosić 100 watów mocy elementu grzejnego, czyli do ogrzewania 10 metrów² Wymagany jest 1 kW energii cieplnej.

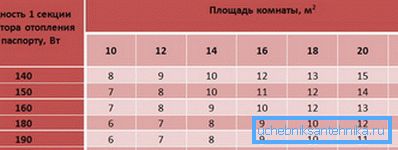

Moc grzewcza aluminiowej sekcji grzejnika może się różnić w zależności od rozmiaru i konfiguracji. Ta tabela uprości obliczenia

Według objętości

Ta metoda pozwala na dokładniejsze obliczenia, jej implementacja również nie jest trudna:

Oprócz parametrów takich jak długość i szerokość potrzebujesz innej wartości - wysokości, musisz pomnożyć wszystkie trzy liczby, a otrzymasz objętość pomieszczenia w metrach sześciennych.
Zgodnie z normami SNiP jeden metr sześcienny powietrza w pomieszczeniu powinien wynosić 0, 41 watów energii cieplnej. Oznacza to, że musisz pomnożyć objętość przez 0,41 - wynik będzie dokładniejszym odzwierciedleniem rzeczywistej potrzeby pomieszczenia do ogrzewania.
Ta opcja jest odpowiednia dla pomieszczeń o prawidłowej konfiguracji, jeśli występują występy i nisze, wówczas ich objętość musi być obliczana osobno i dodawana do objętości głównego obszaru.

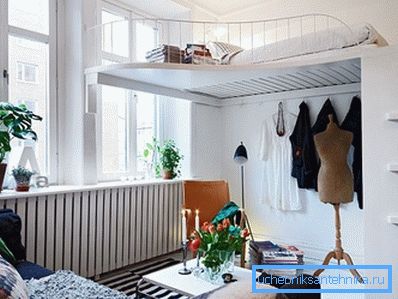

Wysokie sufity nie tylko zwiększają przestrzeń, ale także znacznie zwiększają wymaganą liczbę sekcji w chłodnicy

Korzystanie z tabel

Każdy producent ma tabelę wymiany ciepła z grzejników aluminiowych do ogrzewania, dzięki której można łatwo określić moc danego modelu. W normach SNiP istnieją specjalne tabele, za pomocą których można obliczyć liczbę elementów w zależności od ich mocy. Jest to bardzo wygodny sposób wykonywania pracy, która pozwala uzyskać dość dokładne i poprawne wyniki.

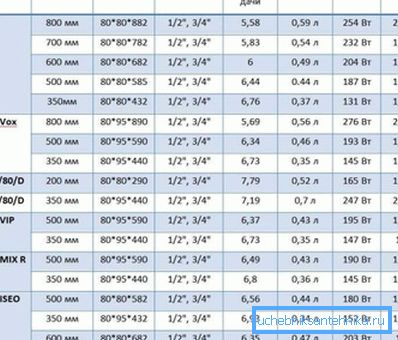

Tabela przenikania ciepła z grzejników aluminiowych pokazuje ich charakterystykę w określonej temperaturze płynu chłodzącego, jeśli wartości są niższe, to wartości ulegną zmianie

Jest to szczególnie wygodne, gdy używa się gotowych informacji w pomieszczeniach z wysokimi sufitami, ponieważ tam liczba strat ciepła wyraźnie rośnie, tabela poniżej pokazuje, ile sekcji pewnej mocy będzie wymagane dla pewnej wysokości sufitu w pomieszczeniu.

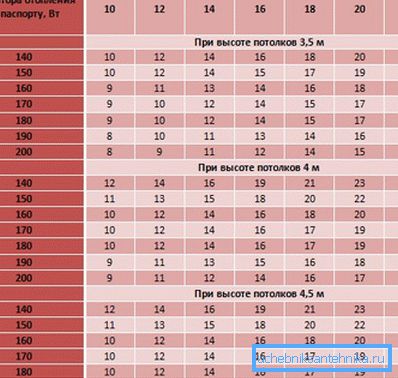

Ta tabela jest opracowana zgodnie z wymaganiami SNiP i pomoże łatwo przeprowadzić obliczenia dla wysokich pomieszczeń

Dodatkowe czynniki do rozważenia

Wyniki nie uwzględniają wszystkich funkcji pokoju.

Dlatego należy zastosować współczynniki korekcyjne, oto najważniejsze i najważniejsze:

Podczas korzystania z okien PCV wynik nie musi być zwiększany., co więcej, można go zmniejszyć o 10%.
Jeśli ściany są izolowane jakościowo, nie trzeba edytować wyniku., ale jeśli nie zostanie to zrobione bardzo dobrze, wówczas poprawka może wynosić od 10 do 40%.
Każde otwarcie okna wymaga dodania 5% do wymaganej mocy systemu grzewczego..
Jeśli pomieszczenie ma dwie ściany zewnętrzne, wówczas jego ogrzewanie pochłonie znacznie więcej energii cieplnej., w związku z tym należy zastosować współczynnik 1,3.
Lokalizacja grzejnika ma ogromne znaczenie., Ponieważ zależy od tego transfer ciepła, na poniższym schemacie wyraźnie widać, w jaki sposób sprawność ogrzewania zmienia się w zależności od opcji instalacji.

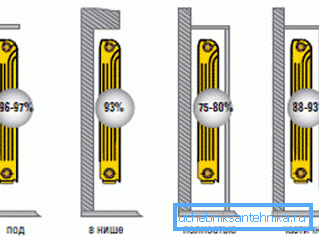

Ten schemat pokaże Ci, jak zmienić wyniki w zależności od tego, w jaki sposób znajdują się grzejniki.

Wskazówka! Zalecamy, aby nie oszczędzać na upiększaniu i instalowaniu wysokiej jakości klocków okiennych i drzwiowych, co znacznie ograniczy straty ciepła.

Pamiętaj, że wysokiej jakości grzejniki są zawsze warte dużo, a cena dobrego produktu aluminiowego jest dość wysoka.

Wniosek

Zastosowanie elementów aluminiowych zmniejsza liczbę sekcji w pomieszczeniu, ponieważ ich przenoszenie ciepła jest znacznie większe niż w przypadku żeliwa i stali. Film w tym artykule opowie o kilku ważnych cechach rozważanego problemu i pomoże w dokładniejszym zrozumieniu tematu.
