Odprowadzanie ciepła z grzejników: przybliżone obliczenia i

Zadaniem każdego grzejnika jest skuteczne ogrzanie pomieszczenia. Dlatego jednym z najważniejszych parametrów tych urządzeń jest wymiana ciepła, która określa, jak dobrze grzejnik poradzi sobie z zadaniem. Poniżej rozważymy, jakie czynniki wpływają na ten parametr, jaki transfer ciepła z różnych typów grzejników i jak je obliczyć.

Czym jest przenikanie ciepła

Tak więc, wymiana ciepła nazywana jest wskaźnikiem określającym ilość ciepła, którą urządzenie przekazuje przez określony czas. Często ten parametr nazywa się również mocą cieplną, mocą chłodnicy lub strumieniem ciepła. Jest mierzona w watach, w skrócie - watów.

Jednak w niektórych źródłach parametr ten jest mierzony w kaloriach na godzinę - 1 W odpowiada 859,8 cal / h. Jednak taki pomiar jest rzadkością.

Należy zauważyć, że wymiana ciepła z akumulatora odbywa się za pomocą trzech procesów:

• Wymiana ciepła;
• Konwekcja;
• Przez promieniowanie.

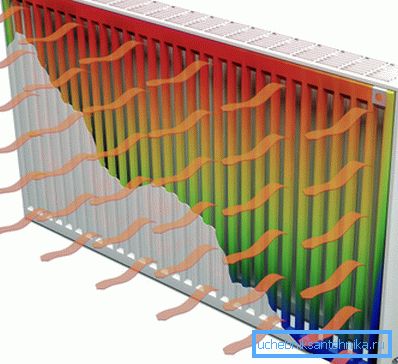

Każda bateria przenosi ciepło na wszystkie trzy sposoby, ale różne urządzenia grzewcze mają inny stosunek. W rzeczywistości grzejniki są nazywane tylko tymi urządzeniami, w których co najmniej 25 procent ciepła jest transmitowane przez bezpośrednie promieniowanie. Jednak termin ten otrzymał szersze znaczenie, w wyniku czego jest on również stosowany do urządzeń konwekcyjnych.

Obliczanie wymiany ciepła

Podczas układania systemu grzewczego własnymi rękami, należy zwrócić uwagę na obliczenie wymaganej mocy urządzeń. Wybór i ich ilość zależy od tego. Z jednej strony, każdy właściciel próbuje zaoszczędzić pieniądze, więc nie ma sensu kupować dodatkowych baterii, ale z drugiej strony, jeśli nie wystarczą, nie będzie w stanie utrzymać komfortowej temperatury w domu.

Istnieją dwie metody obliczania mocy cieplnej grzejnika potrzebnego do ogrzania pomieszczenia:

• Przybliżone obliczenia, które opierają się na fakcie, że na 10 metrów kwadratowych pomieszczenia, które ma jedno okno i jedną ścianę zewnętrzną, potrzebny jest jeden kilowat mocy. Jeśli pomieszczenie ma dwie ściany zewnętrzne, to potrzebuje 1,3 kW do ogrzania go.
• Obliczanie za pomocą formuły jest bardziej skomplikowaną metodą, ale jednocześnie pozwala uzyskać dokładniejszą wartość.

Poniżej znajduje się szczegółowy opis każdej z tych metod.

Przybliżone obliczenia

Aby obliczyć promienniki grzejnikowe niezbędne do ogrzania pomieszczenia, należy znać następujące parametry:

• Rodzaj baterii;
• Jego rozmiar;
• Parametry pomieszczenia.

Poniżej znajduje się tabela promienników ciepła z różnych materiałów:

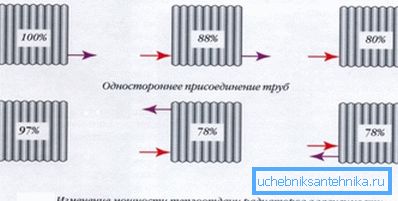

Zwróć uwagę! Sprawność grzejników wpływa na sposób ich łączenia. Najskuteczniejsze jest połączenie jednokierunkowe, w którym chłodziwo jest dostarczane od góry, a powrót płynie z dołu. W przypadku urządzeń o dużej liczbie sekcji połączenie diagonalne jest bardziej efektywne.

Na przykład, pokój ma powierzchnię 18 metrów kwadratowych i planuje się w nim zainstalować baterie żeliwne. Ponieważ moc cieplna grzejnika wynosi 160 W na sekcję, w naszym przypadku potrzebujemy - (18: 150) x100 = 11,25 ~ 12 sekcji.

Zwróć uwagę! W sprzedaży można znaleźć solidne stalowe panele. Aby obliczyć wymaganą moc, potrzebujesz tabeli wymiany ciepła ze stalowych grzejników, które zwykle są dostarczane przez ich producentów.

Obliczanie przez formułę

Aby uzyskać żądaną wartość, należy użyć następującej formuły - P = Sxhx41, gdzie:

• P jest żądaną wartością.
• h - Wysokość pomieszczenia.
• S jest jego obszarem.
• 41 - jest standardowym wskaźnikiem minimalnej mocy na metr sześcienny objętości.

Uzyskaną wartość należy podzielić przez moc znamionową sekcji, aby znaleźć wymaganą liczbę.

Wskazówka! Jeżeli w wyniku obliczeń uzyskana zostanie liczba ułamkowa, należy ją zaokrąglić w górę, ponieważ brak mocy będzie miał znacznie większy wpływ na komfort pomieszczenia niż na jego nadmiar.

Funkcje urządzeń różnych typów

Jak się przekonaliśmy, charakterystyka przenoszenia ciepła przez grzejniki w dużej mierze zależy od materiałów, z których są wykonane.

Poniżej przyjrzymy się charakterystyce przenoszenia ciepła różnych rodzajów baterii:

• Żeliwne - różnią się najniższą wydajnością. Co więcej, ten parametr zależy od przestrzeni międzyosiowej. Wynika to z jego dużego przebiegu - od 120 do 160 watów. Wymiana ciepła następuje głównie w wyniku bezpośredniego promieniowania, a tylko 20% pochodzi z konwekcji.

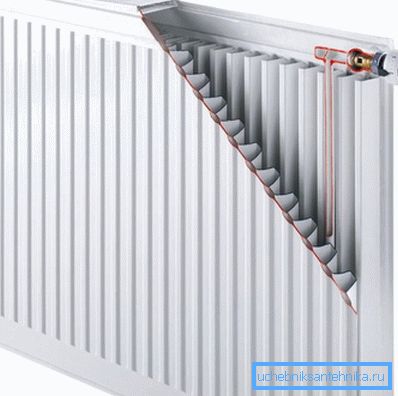

• Panel - Przenikanie ciepła w grzejnikach stalowych nie jest znacznie większe niż w przypadku żeliwa, jednak w celu poprawy wymiany ciepła, konstrukcja składa się z kilku paneli, pomiędzy którymi znajdują się żebra. W związku z tym udział konwekcyjnego przenoszenia ciepła znacznie wzrasta.
• Aluminium - wydajność jest znacznie wyższa niż w przypadku dwóch poprzednich typów urządzeń, jednak zakres takich akumulatorów jest ograniczony. Faktem jest, że nie są one przystosowane do pracy pod wysokim ciśnieniem, które są dostępne w systemach scentralizowanych i są również przeznaczone wyłącznie do pracy z oczyszczonym czynnikiem chłodzącym.

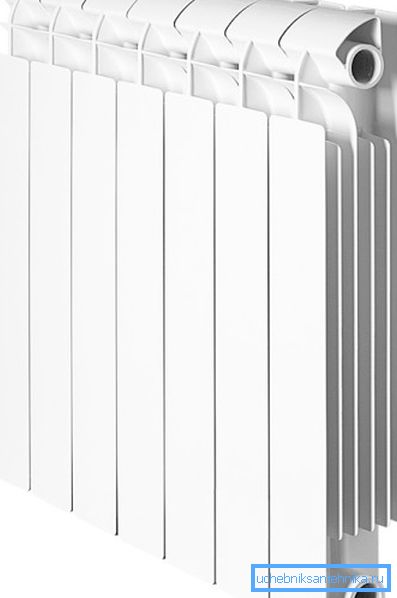

• Bimetaliczny - pod względem wydajności nawet nieznacznie przewyższają urządzenia aluminiowe, a przy tym są trwalsze, co pozwala na ich stosowanie w scentralizowanych systemach. Oczywiście cena tych urządzeń jest najwyższa, ale ze względu na dużą moc można zainstalować grzejniki o mniejszej liczbie sekcji, niż zaoszczędzić trochę.

Zwróć uwagę! Aby grzejnik pracował z pełną mocą, musi być prawidłowo zainstalowany - bez przechyłu i w pewnej odległości od ściany, zgodnie z instrukcjami. Zastosowanie odblaskowego penofolu przymocowanego do ściany również pomoże zwiększyć wydajność.

Tutaj, być może, są wszystkie najważniejsze punkty, które powinieneś wiedzieć o strumieniu ciepła grzejników, aby poprawnie obliczyć system grzewczy i nie pomylić się z ich wyborem.

Wniosek

Moc cieplna grzejników jest jedną z ich najważniejszych cech. Dlatego na jego podstawie wykonywane jest obliczenie systemu ogrzewania mieszkania, bez którego nie można zapewnić jego komfortowego ogrzewania w zimie.

Możesz przeczytać więcej przydatnych informacji na temat dźwięcznego tematu z wideo w tym artykule.
