Ogrzewane wodą piece to tanie i praktyczne rozwiązanie.

W domach wiejskich oraz w sektorze prywatnym w granicach miasta często stosuje się ogrzewanie piecowe. W razie potrzeby, przy użyciu tego samego pieca opalanego drewnem jako źródła ciepła, możliwe jest również ogrzewanie wody, co nie spowoduje znacznego wzrostu ceny. Z reguły w takich przypadkach należy kupować piece z ogrzewaniem wodnym.

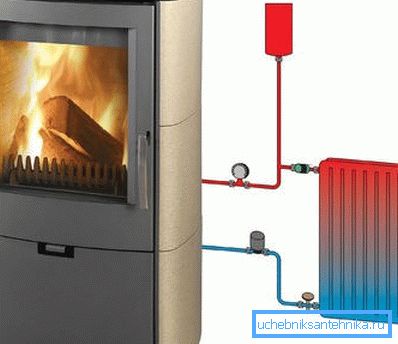

Piekarnik z obiegiem wody

Zalety ogrzewania wody

Podgrzewanie wody na wiele sposobów przekracza powietrze, a mianowicie:

  • woda jest dostępna, nawet w najbardziej oddalonych obszarach z zaopatrzeniem w wodę, nie ma specjalnych problemów;
  • ma znacznie większą pojemność cieplną, dzięki czemu wydajność ogrzewania będzie na wysokości;
  • piec wodny z ogrzewaniem pozwoli zorganizować równomierne ogrzewanie wszystkich pomieszczeń, przy użyciu prostego pieca źródło ciepła jest punktowe, co nie pozwoli na równomierne ogrzanie wszystkich pomieszczeń;
  • w tym przypadku system grzewczy w domu można regulować bez żadnych problemów, wystarczy zainstalować termostaty przed każdym grzejnikiem.

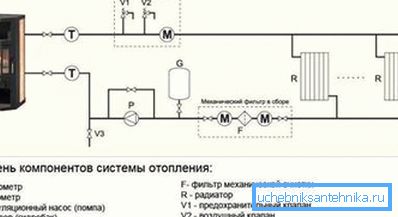

Schemat przedstawia wariant obiegu grzewczego wody.

Wśród braków wartych odnotowania:

  • negatywny wpływ wody na metal;
  • oprócz kosztu samego pieca, będziesz musiał wydawać pieniądze na grzejniki i rury. W rezultacie cena systemu ogrzewania wzrośnie;
  • nadaje się tylko do stałego zamieszkania w domu. Jeśli wizyty w daczy w okresie zimowym są rzadkie, lepiej jest zatrzymać się w zwykłej ogrzewanej piecem obudowie. Regularna zamarzająca woda łatwo rozerwie rury.

Zwróć uwagę! Zamiast wody jako nośnik ciepła można stosować środek przeciw zamarzaniu (najczęściej stosuje się glikol etylenowy lub glikol propylenowy). W tym przypadku mróz 15 stopni nie będzie problemem.

Więcej informacji o zakupionych podgrzewaczach wody

Główną cechą odróżniającą piec do ogrzewania domu z ogrzewaniem wodnym od konwencjonalnego jest to, że mieści on wymiennik ciepła, a producent ma otwory do łączenia rur. Okazuje się, że jest to rodzaj mini-kotła, z tą tylko różnicą, że urządzenie jest umieszczone bezpośrednio w salonie.

Źródło ciepła znajduje się bezpośrednio w pomieszczeniu.

Klasyfikacja

Zasada działania takich pieców nie różni się od zwykłych, dlatego klasyfikacja pozostaje taka sama.

Zgodnie z zasadą działania możesz wybrać:

  • z jedną kamerą - w nich paliwo przepala się, a uwolniona energia idzie do podgrzania wody w wymienniku ciepła;

Zwróć uwagę! Wymiennik ciepła w piecu do ogrzewania wody w domu powinien być wykonany z grubej stali (co najmniej 5 mm). Jeśli używasz cienkiego metalu, może po prostu przepalić długotrwałą pracę pieca.

  • piroliza - wyróżniają się tym, że palenisko podzielone jest na dwie strefy, z których jedna jest spalana;

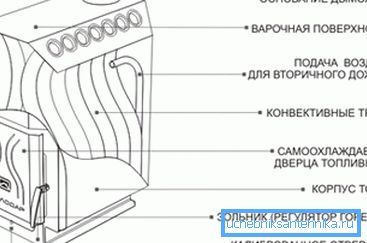

Schematyczne przedstawienie głównych elementów tradycyjnego pieca konwekcyjnego
  • piece murowane do domu z ogrzewaniem wody - bardzo kontrowersyjna opcja, cechy urządzeń tej klasy omówiono poniżej.

Możliwe jest klasyfikowanie według rodzaju materiału (do produkcji blachy stalowej lub żeliwa). Oba materiały zapewniają wysoką przewodność cieplną, ale żeliwo ma nieco wyższe przewodnictwo cieplne.

Niewielką wadą takich pieców jest to, że oprócz ogrzewania domu, nie nadają się do niczego innego. Maximum - mała płyta grzewcza, która ogrzewa i gotuje jedzenie.

Układ systemu grzewczego

Jeśli chodzi o główne elementy systemu grzewczego, pozostają one takie same, jak w przypadku kotłów.

Nie biorąc pod uwagę pieca z obiegiem wody, będziesz potrzebować:

  • pompa cyrkulacyjna do ogrzewania;
  • rury;
  • zbiornik wyrównawczy (pozwoli to zrekompensować wzrost objętości chłodziwa podczas ogrzewania);
  • grzejniki;
  • Jeśli chcesz, możesz kupić termostaty i zainstalować je przed każdą baterią.

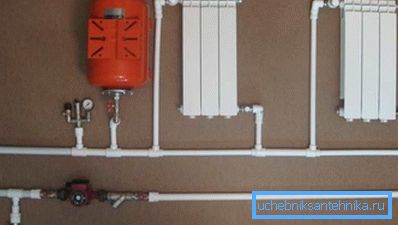

Główne elementy schematu ogrzewania

Ogrzewanie wody z pieca własnymi rękami zaczyna się od wyboru instalacji pieca meta. Jeśli w przypadku ogrzewania konwekcyjnego pożądane jest umieszczenie pieca w środku pomieszczenia w celu uzyskania co najmniej pewnego jednorodnego ogrzewania, a następnie dodanie obiegu wody usuwa to ograniczenie. Można go umieścić w rogu pokoju bez zmniejszania wydajności ogrzewania.

Następnie rury są układane na podłodze / podłodze, zainstalowane są grzejniki, podłączone do rur, a na koniec, rura zasilająca i rura powrotna są połączone z samym piecem, nośnik ciepła jest wylewany. Pozostaje tylko sprawdzić szczelność systemu i można przejść do pieca.

Jeśli chodzi o wymiennik ciepła, jego kształt może się znacznie różnić w zależności od producenta. Na przykład płaszcz wodny Buleryan (znany również jako piec Aqua Breneran) ma wymiennik ciepła w postaci kilku rur, które pasują ściśle do paleniska wewnątrz obudowy, to znaczy, że konstrukcja wymiennika ciepła jest zaprojektowana jako rejestr. Ale są modele z płaskimi wymiennikami ciepła.

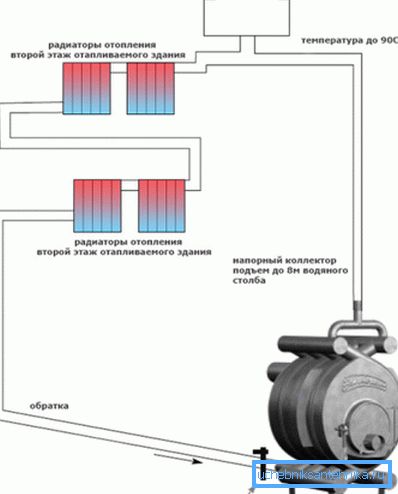

Przedstawiono schematycznie ogrzewanie za pomocą buleryana z płaszczem wodnym.

Zwróć uwagę! Mimo to pojemność takich pieców jest niższa niż w przypadku kotłów grzewczych, tak że objętość chłodziwa w systemie jest niewielka - około 40 litrów w przypadku domu średniej wielkości.

Należy zauważyć, że przy wyjściu z takiego pieca temperatura nośnika ciepła może znacznie przekraczać 90 ° C. Dlatego, jeśli okablowanie domu odbywa się za pomocą rurociągu PP, to przy wyjściu z kotła lepiej jest użyć małego kawałka metalowej rury - tylko ubezpieczenia.

Piec ceglany z obiegiem wody

Piec do podgrzewania wody może być wyłożony cegłami. To prawda, że ​​zarówno pod względem kosztów, jak i złożoności pracy, tej opcji nie można porównać z zakupionymi modelami. Nie można dodać obiegu wody do już ułożonego pieca, trzeba będzie przesunąć część pieca. Dlatego zaleca się na etapie układania cegieł, aby zajmowały się umieszczeniem wymiennika ciepła w murze.

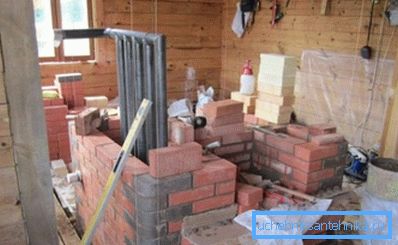

Wymiennik ciepła jest umieszczony w piecu na etapie budowy.

Funkcje konstrukcyjne

Głównym zadaniem pieca jest zainstalowanie wymiennika ciepła w piecu.

Jeśli chodzi o sam wymiennik ciepła, to jego kształt może być dowolny, najczęściej używane są takie opcje, jak:

  • rejestr rur - wadą tego typu jest złożoność spawania (przy zastosowaniu okrągłych rur;

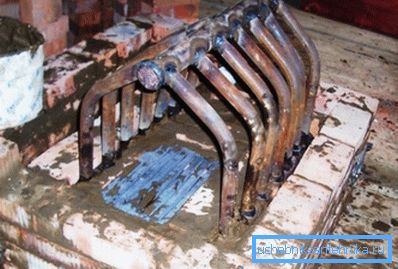

Na zdjęciu - rejestr rur
  • może być stosowany w postaci zbiornika z blachy stalowej (grubość stali powinna wynosić co najmniej 5 mm);
  • wymiennik ciepła może być wykonany w postaci 2 zbiorników połączonych rurami.

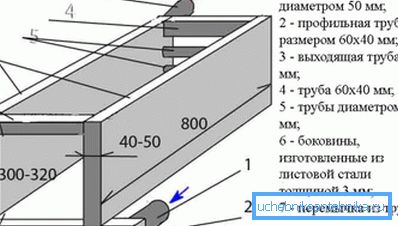

Wymiennik ciepła wykonany jest w postaci 2 zbiorników z blachy połączonych rurami.

Zwróć uwagę! Podczas pracy z własnymi rękami, warto używać kształtowanych rurek. Ułatwi to prace spawalnicze.

Osobno warto rozważyć opcje umieszczenia wymiennika ciepła - złożoność pracy jest bezpośrednio od tego zależna.

Takie opcje są możliwe:

  • umieszczanie bezpośrednio w palenisku - to ustawienie jest optymalne dla pieców z dużą powierzchnią do gotowania. Aby zainstalować, po prostu usuń metalowe blachy od góry i umieść w nim rejestr. Ale jest też znaczny minus - rozmiar rejestru nie powinien znacząco zmniejszać wewnętrznej przestrzeni paleniska;

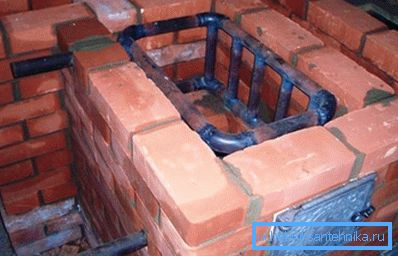

Przykład lokalizacji wymiennika ciepła w piecu

Zwróć uwagę! Nie umieszczaj wymiennika ciepła na ścianach komory spalania. Po podgrzaniu metal rozszerza się, dlatego musisz zapewnić odstęp co najmniej kilku centymetrów.

  • piec do domu z ogrzewaniem wodnym może być wyposażony w wymiennik ciepła zainstalowany w obiegu dymowym lub po prostu w kołpak, który jest umieszczony tak, że produkty spalania wydzielają ciepło do ścian. Ale w tym przypadku projekt instalacji jest wykonywany podczas budowy lub podczas demontażu pieca.

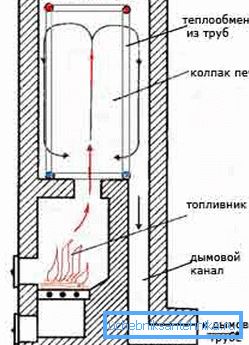

Wymiennik ciepła znajduje się w pokrywie

Szczególną uwagę należy zwrócić na jakość spawania. Nawet niewielki brak penetracji w przyszłości może przekształcić się w duże problemy. Dobrze, jeśli wymiennik ciepła można łatwo wyjąć z komory paliwowej i naprawić. Ale jeśli jest umieszczony w dymie, będziesz musiał zdemontować piec do podgrzewania wody, a w środku sezonu grzewczego takie niespodzianki nie są potrzebne.

Zalety i wady pieców murarskich do podgrzewania wody

Piece do wypalania cegły ze zintegrowanymi obiegami wody mają szereg poważnych wad:

  • obwody grzewcze o złym obiegu z pewnością nie będą działały, dzięki czemu można zapomnieć o całkowicie autonomicznym ogrzewaniu;

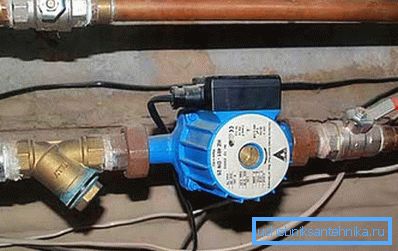

Do normalnej cyrkulacji wymagany jest montaż pompy

Zwróć uwagę! Chłodziwo bez prawidłowego obiegu może gotować się w wymienniku ciepła przez kilka minut. Dobrze, jeśli w tym przypadku będzie łatwo przestraszyć, ale obniżenie ciśnienia w obiegu grzewczym jest znacznie bardziej prawdopodobne, ponieważ ciśnienie znacznie wzrośnie.

  • taki podgrzewacz wody dla domu będzie nieuregulowany. Jeśli, na przykład, w kotłach gazowych, praca palnika jest monitorowana przez automatykę i nie ma problemu, aby go wyłączyć, wtedy piece z cegieł doskonale gromadzą ciepło i będą schładzać się przez długie godziny;
  • nie zaleca się pracy latem, więc jeśli w ciepłym sezonie piec jest używany do gotowania żywności, to lepiej zapomnieć o instalacji ogrzewania wody. Faktem jest, że latem chłodziwo z układu jest osuszane, a przy długim nagrzewaniu stalowych rur metal szybko się pali.

Piec ceglany do ogrzewania wody Dom może mieć oddzielną komorę, w której znajduje się wymiennik ciepła. Dostęp gazów do takich komór jest ograniczony przez zawór i jest blokowany na czas letni. Jednak w tym przypadku zmniejsza się sprawność ogrzewania, ponieważ wymiennik ciepła jest już ogrzewany w kolejności schłodzonego gazu.

Porównanie opisanych pieców

Jeśli chodzi o sposób ogrzewania wody z pieca, należy wziąć pod uwagę kilka cech tego typu systemów grzewczych:

  • Najlepszym rozwiązaniem jest zakup fabrycznych pieców. W takim przypadku ryzyko nieprawidłowego działania, na przykład wycieku z wymiennika ciepła, jest bliskie zeru. Instalacja systemu grzewczego w zasadzie nie różni się od konwencjonalnego ogrzewania, kroki są takie same - rozbiórka rur, instalacja i podłączenie grzejników, regulatory ogrzewania, instalacja pompy cyrkulacyjnej, zbiornik wyrównawczy;
  • Lepiej jednak zostawić piece grzewcze z cegieł dla tych, którzy lubią eksperymenty. Mimo to powyższe wady są znaczące i mogą powodować wiele problemów;
Wymiennik ciepła dodano do zwykłego pieca
  • do ogrzewania małych pomieszczeń lub nieregularnego ogrzewania domu można doradzać konwencjonalnym piecom długotrwałym, na przykład piecom typu T. Zakres pieców "Teplodar" pozwala wybrać model dla dowolnej części domu.
Piec

Podsumowując

Ogrzewanie piecem wodnym jest dość realne, chociaż na pierwszy rzut oka brzmi to trochę dziwnie. Za umiarkowaną opłatę można uzyskać wszystkie korzyści z ogrzewania wody, nawet w wiejskim domu, podczas gdy koszt ogrzewania domów pozostaje na akceptowalnym poziomie.

W razie potrzeby można nawet zamienić zwykły piec ceglany w rodzaj kotła grzewczego. Proponowany materiał pomoże zorientować się w masach pieców różnych typów i wybierze najlepszą opcję.

Film pokazuje symulację pieca ceglanego z dodatkiem obiegu wody.
