Ogrzewanie akumulatorów: pomoc w wyborze, problemy i

21-09-2018
Ogrzewanie

Jaka może być bateria grzejna? Jakie materiały są używane do produkcji urządzeń grzewczych? Co zrobić, jeśli bateria rozgrzewająca wyciekła między sekcjami lub na wkładce? W naszym materiale postaramy się znaleźć odpowiedzi na te i wiele innych pytań.

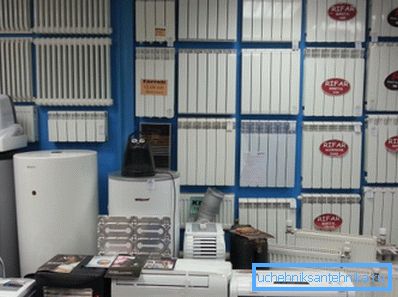

Zaprezentuj urządzenie grzewcze sklepu.

Klasyfikacja

Przekonajmy się, na podstawie jakich znaków można sklasyfikować nowoczesne akumulatory.

Materiał

Do produkcji urządzeń grzewczych można używać:

  • Żeliwne. Charakterystyczne cechy żeliwnych grzejników sekcyjnych - duża wewnętrzna objętość sekcji i znaczna waga. Kruchość żeliwa ogranicza maksymalne ciśnienie robocze w systemie grzewczym do wartości 9-12 atmosfer.

Przy okazji: w normalnym trybie pracy centralnego ogrzewania ciśnienie w obwodzie nie przekracza 4 - 4,5 atm. Dla prywatnego domu z autonomicznym konturem, typowe są jeszcze skromniejsze wartości - 1,5 - 2 kgf / cm2.

  • Stal. Jego główną zaletą jest wytrzymałość mechaniczna, która pozwala nie obawiać się przekroczenia obliczonych wartości ciśnienia. Główną wadą jest brak stabilności na korozję; resetowanie instalacji grzewczej na lato znacznie skraca żywotność nagrzewnic.
  • Aluminium. Najwyższe przewodnictwo cieplne metalu przylega do ograniczonej wytrzymałości mechanicznej. Ponadto aluminium tworzy galwaniczną parę z miedzią; Jeżeli stosowane są baterie aluminiowe - ogrzewania nie należy rozcieńczać miedzianymi rurami.

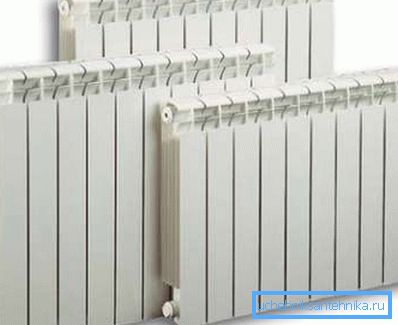

Na zdjęciu - aluminiowe urządzenia grzewcze włoskiej firmy Nova Florida.

Wraz z budową jednego metalu na sprzedaż można znaleźć wyroby bimetaliczne.

Dwa typy grzejników bimetalicznych są powszechne:

  1. Segmentowe lub stalowe grzejniki z rdzeniem stalowym z aluminiową osłoną. Stal zapewnia najwyższą odporność na ciśnienie wewnętrzne (w tym wstrząsy hydrauliczne), a aluminium o wysokiej przewodności cieplnej umożliwia wyposażenie grzejnika w płetwy o dużej powierzchni. Jeden z mistrzów wydajności - grzejnik monolityczny z rosyjskiej firmy Rifar - został zaprojektowany do pracy pod ciśnieniem 100 atmosfer.
  2. Konwektory miedziowo-aluminiowe mają wysoką emisję ciepła w kompaktowych rozmiarach. Miedź jest jeszcze bardziej przewodząca niż aluminium; konwektor jest miedzianą rurką z chłodziwem, które są dociskane na aluminiowych lamelach.

Na koniec warto wspomnieć o względnie rzadkich egzotykach: grzejniki z tworzyw sztucznych są masywne, kruche i mogą wykonywać swoje funkcje w temperaturach nie wyższych niż +80 C. Ciśnienie robocze może osiągnąć tylko 2 kgf / cm2; jednak cena takich produktów jest nieco wyższa niż w przypadku aluminiowych baterii sekcyjnych.

Główną zaletą jest to, że producenci i sprzedawcy podają niewielką wagę nagrzewnicy (która na ogół ma przynajmniej pewną wartość tylko na etapie transportu i instalacji).

Tak zwane baterie ceramiczne nie mają związku z ogrzewaniem wody. Są to elektryczne urządzenia grzewcze, które ogrzewają pomieszczenie nie przez konwekcję, ale przez przenoszenie ciepła przez promieniowanie podczerwone.

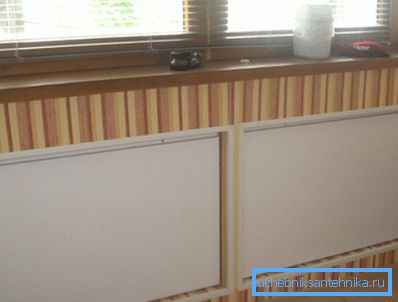

Ceramiczne panele IR.

Wpisz

Jakie są urządzenia grzewcze w projekcie?

  • Segmentowe grzejniki to baterie używane we wszystkich budynkach sowieckiej konstrukcji i ich bardziej nowoczesne aluminiowe i bimetaliczne odpowiedniki. Są wygodne, ponieważ pozwalają na dodanie dodatkowych sekcji, aby elastycznie zmieniać pojemność cieplną. Ale uszczelki między sekcjami często powodują przecieki.
  • Konwektor. W istocie są to tylko kilka zwojów rury z poprzecznymi żebrami wciśniętymi na nią, które zwiększają przenoszenie ciepła. Pokrywy dekoracyjne i ruchome ekrany są często instalowane na konwektorze w celu ograniczenia przenoszenia ciepła.
  • Grzejniki płytkowe (płaskie) to dwie stalowe tablice zeszytowe przyspawane wzdłuż konturu. Chłodziwo porusza się wzdłuż korytarzy między nimi. Zajmują minimum miejsca w pokoju; Jednak niska wytrzymałość na rozciąganie i skromna żywotność (w przypadku płyt domowych - tylko 7 lat) sprawiają, że grzejnik płytowy jest wątpliwym nabytkiem.
  • Rejestry (baterie rurkowe) to domowe lub fabryczne urządzenia grzewcze, które są serią poziomych lub pionowych rur stalowych połączonych mostami o mniejszej średnicy.

Umiarkowana powierzchnia i niskie przewodnictwo cieplne stali sprawiają, że rejestry stają się całkiem ogólne; Zazwyczaj służą do ogrzewania garaży, warsztatów i pomieszczeń przemysłowych.

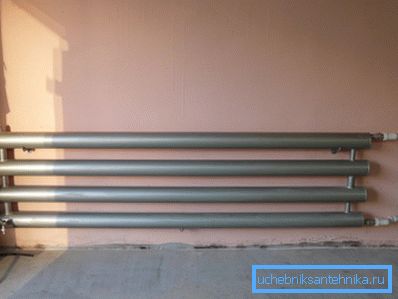

Rejestr ogrzewania.

Wymiary

Najczęściej spotykane baterie do ogrzewania, mające odległość środkową na tulei, równe 500 milimetrom.

Jednak zasięg nowoczesnego rynku nie ogranicza się do nich.

  • Niskie (do 400 mm) grzejniki są używane z panoramicznymi oknami i niskimi parapetami.
  • Znaczące (800 - 2400 mm) pionowe wymiary grzejników są potrzebne tam, gdzie istnieje zapotrzebowanie na dużą moc grzewczą przy braku miejsca.

Metoda instalacji

Większość grzejników jest zaprojektowana do montażu na ścianie. Wspornik jest przymocowany do ściany za pomocą kołków, za pomocą pistoletu montażowego lub śrub; jeden grzejnik wymaga od 3 do 7 wsporników w zależności od masy i liczby sekcji.

Podgrzewacze podłogowe, jak sama nazwa wskazuje, są zainstalowane na poziomej powierzchni nóg. Są one pożądane w przypadkach, gdy ściany mają niską nośność (beton komórkowy, skorupa, panele sępów itp.).

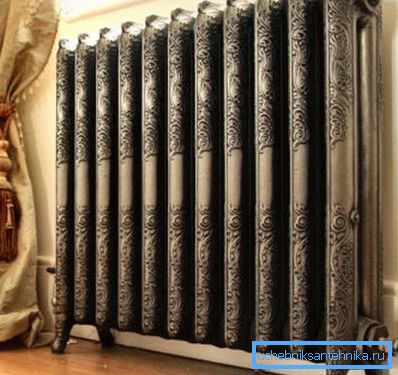

Urządzenie do ogrzewania podłogowego.

Producenci

Podobnie jak na całym rynku urządzeń grzewczych, wśród producentów urządzeń grzewczych najwyżej oceniane są marki niemieckie i włoskie.

W niektórych przypadkach ich preferencje są uzasadnione: na przykład grzejniki stalowe panelowe Kermi są rzeczywiście mocniejsze i trwalsze niż domowe blaszki płytowe stalowe. Jednak w przypadku urządzeń bimetalicznych i aluminiowych obraz jest inny.

Porównajmy główne cechy dwóch urządzeń grzewczych: wspomniany już krajowy Rifar Monolith i włoski Global Style Plus 500.

Parametr Rifar Globalny
Ciśnienie robocze, kgf / cm2 35 100
Temperatura pracy, C 135 110
Przepływ ciepła do 1 sekcji, waty 196 185
Koszt przekroju, ruble 800 1050

Aby wyjaśnić: w przypadku monolitycznego grzejnika z Rifar podział na sekcje jest oczywiście warunkowy.

Nie jest trudno wyciągnąć wnioski z tych danych. Produkt krajowy przewyższa pod każdym względem analog importu; a także jest o 25% tańsze. Oczywiście przy wyborze urządzenia grzewczego lepiej jest nie patrzeć na markę, ale na cechy.

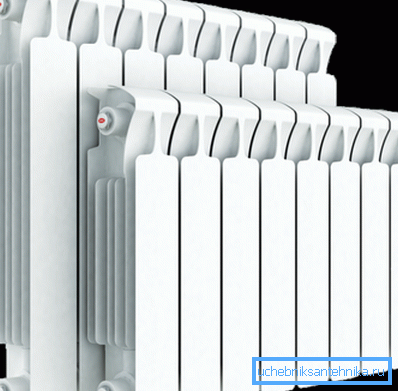

Promiennik bimetalowy

Obliczanie

Dom

Ile baterii potrzebuję do ogrzania domu o znanym rozmiarze?

Instrukcja obliczania całkowitej mocy cieplnej dla pomieszczenia została zredukowana do następującego wzoru: Q = V * Dt * k / 860. W tym wzorze V jest zewnętrzną (w rozmiarze) objętością domu, Dt jest obliczoną różnicą temperatur z ulicą, a k jest współczynnikiem ocieplenia.

W jaki sposób oblicza się parametr Dt i skąd można pobrać k?

W pierwszym przypadku przyjmuje się różnicę między wartością standardową temperatury wewnętrznej (+18 - +22 С) a średnią temperaturą najzimniejszych pięciu dni w sezonie grzewczym. Powiedzmy, ze średnią minimum -22 i temperaturę utrzymywaną w domu o +20 C Dt = 20 - 22 = 42 C.

W drugim współczynniku wyznacza się za pomocą interpolacji liniowej z poniższej tabeli:

Ocieplenie Współczynnik
Pianka z pianki, okna z potrójnymi szybami 0,6-0,9
Cegła 40 cm, okna z podwójnymi szybami 1 - 1.9
Cegła 25 cm, okna drewniane 2 - 2,9
Cegła 12 cm, przeszklenie jednowątkowe 3 - 4

Na przykład dla dobrze izolowanego domu (k = 0,8) o objętości 300 m3 i średniej styczniowej minimalnej temperaturze -32 C, potrzeba mocy cieplnej w kilowatach wyniesie 300 * (20 - -32) * 0,8 / 860 = 14,5 KW

Apartament

W przypadku mieszkania o standardowej wysokości sufitu (2,5 - 3 metry) łatwiej jest przestrzegać normy ustanowionej w SNiP pół wieku temu: jeden kilowat ciepła odpowiada powierzchni 10 m2. Jeśli mieszkanie ma powierzchnię 50 m2 - do jego ogrzewania potrzeba 5 kilowatów. W podobny sposób szacuje się zapotrzebowanie na ciepło dla pojedynczego pomieszczenia.

Urządzenia grzewcze

Wybór liczby sekcji o znanym zapotrzebowaniu na ciepło jest zredukowany do rozwiązania najprostszego równania: na przykład 2 kilowaty ciepła mogą zapewnić 10 sekcji o strumieniu ciepła 200 watów.

Schemat obliczeń

Skąd pobrać dane dotyczące sekcji przepływu ciepła? W ogólnym przypadku - z dokumentacji technicznej na stronie producenta.

Jeśli z jakiegoś powodu jest to niemożliwe, możesz polegać na następujących wartościach:

  • Odlew żeliwny daje 140 - 160 watów;
  • Bimetaliczny - 180 watów;
  • Aluminium - 200 watów.

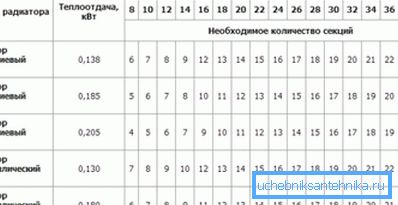

Wartości mocy cieplnej dla niektórych urządzeń.

Problemy techniczne

Podczas instalacji, konserwacji i naprawy systemów grzewczych własnymi rękami początkujący mogą mieć wiele problemów, z których rozwiązanie postaramy się pomóc.

Zgromadzenie

Które rury są lepsze do podłączenia akumulatorów? W systemie centralnego ogrzewania - stal czarna spawana, ocynkowana na gwincie lub falista stal nierdzewna na armaturze. W systemie autonomicznym lepiej jest wykonać szeregowe połączenie grzejników ze wzmocnioną folią aluminiową z polipropylenu; Rozkład kolektora w podłodze jest często wykonany z usieciowanego polietylenu.

Jak podłączyć promiennik segmentowy do linii zasilającej? Przy niewielkiej liczbie sekcji (do siedmiu) stosowane jest boczne połączenie jednokierunkowe. Przy większej liczbie sekcji lepiej jest podłączyć baterię po przekątnej lub od dołu do dołu.

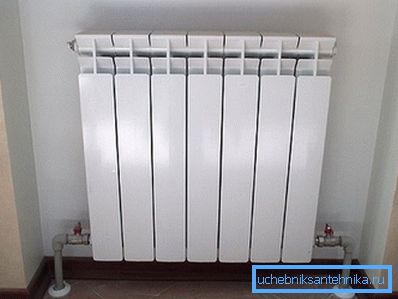

Połączenie od dołu do dołu.

Czy możliwe jest zainstalowanie baterii na balkonie lub loggii? Tak jak każda zmiana w narzędziach, wymaga to koordynacji z mieszkańcami i sieciami grzewczymi. Zasadniczo nie jest to możliwe: dodatkowe urządzenie zmniejszy przenikanie ciepła akumulatorów sąsiadów.

Naprawa

Jak usunąć starą baterię żeliwną zainstalowaną na wspornikach?

  1. Riser jest resetowany.
  2. Na tulei nakrętki zabezpieczające i korki chłodnicy są odkręcane szeregowo. Przy oporze eyeliner jest podgrzewany przez suszarkę do włosów, palnik lub latarkę.
  3. Klucz nasadowy odkręca nakrętki mocujące chłodnicę.

Jak zdemontować grzejnik sekcyjny?

  1. Grzejnik mierzy odległość od wtyczki do odpowiedniej złączki.
  2. Klucz chłodnicy jest wkładany do akumulatora na tę głębokość i obraca się za pomocą dźwigni, a po dotknięciu gwintów - ręcznie. Kierunek nici można obejrzeć na korku, przez który wkładany jest klucz.

Ważne: podwójne sutki odkręca się o jedną lub dwie obroty naraz. Przebicie złamie sutek.

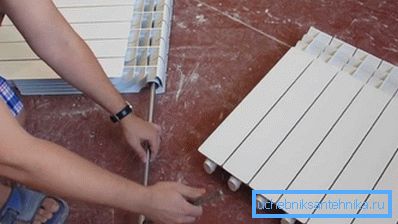

Demontaż grzejnika sekcyjnego.

Dlaczego pomiędzy sekcjami występuje przeciek? Uszczelki między sekcjami tracą swoją elastyczność w miarę upływu czasu. Aby wyeliminować wyciek, dokręć złączkę.

Dlaczego podłącza się bateria do połączenia?

  1. Spalona cewka na nakrętce zabezpieczającej. Aby wyeliminować przeciwnakrętkę, musisz przewinąć, gdy pion jest upuszczony.
  2. Sgon zardzewiał na nitce. Obszar połączenia zmienia się za pomocą spawania lub ręcznego gwintowania.

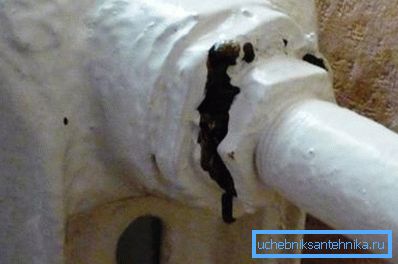

Zablokuj na przeciwnakrętce.

Jak wyczyścić grzejnik z zatkania jego szlamu? Płukanie wymaga zaworu spłukującego w zaślepce. Przez to woda jest odprowadzana do kanalizacji przed ogrzaniem skrajnych sekcji. Przy okazji, jeśli baterie są głośne - jest bardzo prawdopodobne, że ktoś z sąsiadów jest teraz zaintrygowany ich praniem.

Jakie zawory do założenia na wkładkę i baterię?

  • Na boisku umieszczony jest zawór kulowy odcinający.
  • Na rurze powrotnej zamontowany jest dławik (ręczny regulator terenu) lub termostat (głowica termiczna).
  • Przy dolnym połączeniu i na wyższych kondygnacjach w domach z niższym butelkowaniem, odpowietrznik jest umieszczony w górnym korku chłodnicy (kranik Mayevsky lub zwykły kran).

Pomiar ciepła

Czy mogę umieścić miernik na grzejniku? Przy stojącym okablowaniu po prostu się nie opłaca: liczniki na każdym grzejniku nie tylko kosztują 15 000 rubli za miejsce, ale mogą nie być akceptowane przez przedstawicieli sieci grzewczych. Riser i eyeliner również przyczyniają się do ogrzewania mieszkania.

Urządzenie pomiarowe ma sens, aby montować tylko poziome okablowanie, gdy mieszkanie przechodzi przez jedno źródło zasilania i ogrzewanie powrotne.

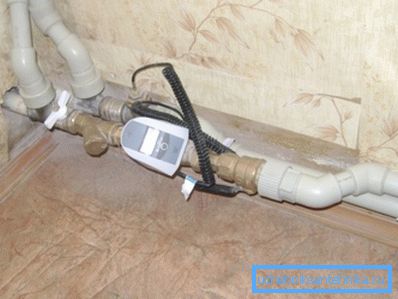

Wejście licznika ciepła.

Wystrój

Jak ukryć grzejniki, taśmy i liner? Najlepiej byłoby, gdyby w ogóle tego nie robić. Każda obudowa akumulatora grzewczego zmniejszy jego wymianę ciepła. Płyty czołowe do grzejników, które nie utrudniają ruchu prądów konwekcyjnych, mogą stanowić kompromis.

Na koniec, jeśli nadal chcesz zainstalować pełnowymiarową osłonę na akumulatorze, powinieneś przestrzegać kilku prostych zasad.

  • Wszelkie nakładki i pokrywy powinny przepuszczać powietrze.
  • Solidne półki na górze nie są dozwolone.
  • Cały wystrój powinien być łatwo zdemontowany.

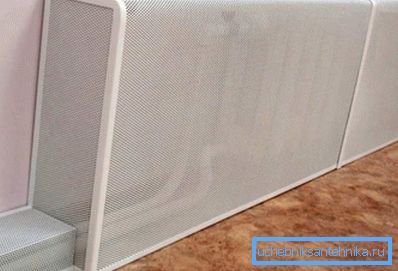

Ten dekoracyjny ekran spełnia wszystkie warunki.

Wniosek

Mamy nadzieję, że nasz przegląd ofert rynkowych i rekomendacji zawartych w tym artykule przyda się czytelnikowi. Załączony film oferuje mu więcej informacji. Sukcesy!
