Ogrzewanie diy: podstawy instalacji autonomicznych systemów

Jakich materiałów używasz ogrzewania plastikowego własnymi rękami? Jakie urządzenia grzewcze powinny być używane? Co lepiej użyć jako chłodziwa?

Spróbujmy odpowiedzieć na te i kilka innych pytań.

Źródło ciepła

Zacznijmy od wyboru rodzaju kotła.

Wpływa na to dwa czynniki:

• Cena jednostkowa energii cieplnej. Oczywiste jest, że efektywność ogrzewania zawsze będzie priorytetem.
• Łatwość użytkowania kotła. Im rzadziej wymaga załadunku lub konserwacji paliwa, tym lepiej.

Wydajność

Tutaj ocena taniości ogrzewania jest następująca:

1. Gaz Ciepło w kilowatogodzinie, uzyskane przez spalenie, będzie kosztować tylko 70 kopiejek.

Uwaga: mówimy o pniu gazu ziemnego. Zbiornik lub butle gazowe znacznie zwiększą koszty.

1. Drewno opałowe zwiększy koszt za kilowatogodzinę ciepła do 1,1 rubla.
2. Węgiel będzie kosztował jeszcze więcej - 1,3.
3. Pellety (sprasowane trociny) - 1,4 - 1,8 R / KW * h.
4. Solarium - 3.2.
5. Elektryczność w przypadku stosowania kotłów elektrycznych dowolnego typu - 3.0 - 4.0, w zależności od regionalnych taryf energii elektrycznej.

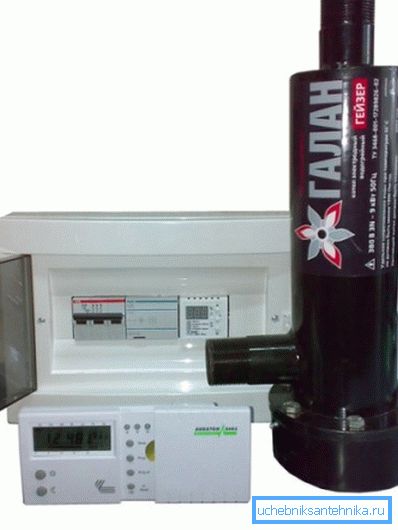

Nawiasem mówiąc: pomimo zapewnień reklamowych ze strony producentów i dealerów, wydajność dowolnego elektrycznego urządzenia grzewczego wynosi 100%. Wynika to bezpośrednio z praw fizyki: urządzenie, które nie wykonuje pracy fizycznej, zużywa całą energię na ogrzewanie. Ekonomiczny kocioł elektryczny - mit.

Użyteczność

Tutaj rodzaje urządzeń grzewczych były dystrybuowane w innej kolejności.

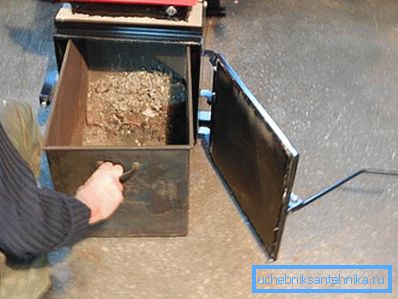

Pomimo konieczności częstego ładowania paliwa, gdy nie ma głównego gazu, ogrzewanie paliwem stałym jest montowane własnymi rękami częściej niż wszystkie inne systemy. Powodem jest właśnie jego ekonomia.

Zwiększ autonomię systemu na kilka sposobów.

• Stały kocioł pirolityczny, w przeciwieństwie do klasycznego, przerywa proces spalania na dwa etapy. Początkowo tlenia drewno lub węgiel, o ograniczonym dopływie powietrza, a następnie niekompletnego spalania - dwutlenek węgla i lotne węglowodory - afterburned w oddzielnej komorze. Elastyczna regulacja mocy cieplnej pozwala na wydłużenie okresu między rozpalaniem do 10 - 12 godzin.

• W górnym komorze spalania, ogień wolumetryczny jest zapalany, jak sama nazwa wskazuje, z góry. Obieg powietrza jest zorganizowany w taki sposób, że przepływ produktów spalania przenosi popiół do komina. Autonomia najlepszych kotłów tego typu osiąga dzień lub więcej.
• Wreszcie, zmniejszenie liczby codziennych rozpałek pomoże włączyć do obiegu akumulatora ciepła - masywnego termoizolowanego pojemnika z chłodziwem. Pracując przy pełnej mocy kocioł podgrzewa wodę w zbiorniku przez trzy do czterech godzin; następnie zmagazynowana energia służy do utrzymywania temperatury grzałek.

Rury

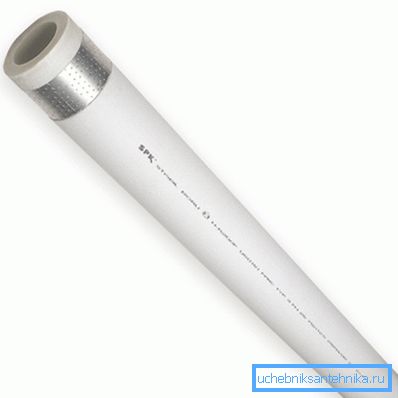

Zamiast wymieniać wszystkie materiały używane w systemach autonomicznych, pozwalamy sobie na natychmiastowe wskazanie optymalnego rozwiązania - polipropylenu wzmocnionego aluminium.

Dlaczego właśnie on?

• Ten materiał jest tani w stosunku do wszystkich alternatyw.
• Opór hydrauliczny rury jest minimalny i nie zwiększa się podczas pracy: gładka powierzchnia polimeru nie ulega erozji i nie gromadzi osadów. Dla porównania, nowa stalowa rura może różnić się od starej w przepływie wody o czynnik 200 lub więcej.
• Zasób z typowymi parametrami układu autonomicznego (ciśnienie 1,5 - 2,5 kgf / cm2, temperatura 55 - 75 ° C) ma co najmniej 50 lat.

Dlaczego preferowany jest wzmocniony polipropylen?

1. Materiał Combi jest nieco mocniejszy przy zerwaniu. Przy tej samej grubości ścianki maksymalne dopuszczalne ciśnienie dla monolitycznego polipropylenu wynosi 20 atmosfer, dla wzmocnionego - 25.

Przydatne: ciśnienie robocze rury podane jest na etykiecie. Niniejsze gatunki symbolach PN * (ciśnienie kG / cm 2), i PP-* (typ materiału: R - losowy kopolimer B - kopolimer blokowy H - homopolimer).

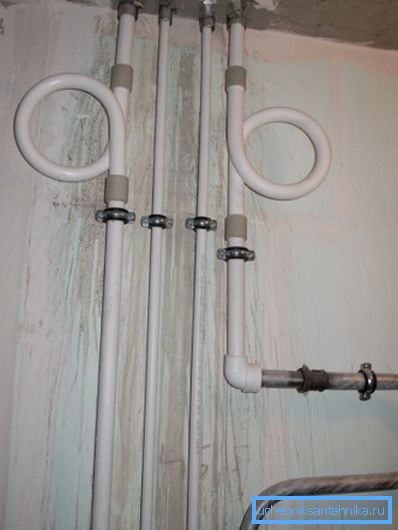

1. Co ważniejsze, wzmocnienie aluminiowe radykalnie zmniejsza współczynnik wydłużenia tworzywa sztucznego podczas ogrzewania. Jednak przy dużych długościach prostych odcinków wydłużenie nadal będzie zauważalne - dlatego są one wyposażone w kompensatory do systemów grzewczych (w kształcie litery U lub kolanko rury).

Grzejniki

Instrukcja doboru grzejników do autonomicznych systemów grzewczych dla budynków mieszkalnych niskich jest również dość prosta. Lepiej jest stosować aluminiowe grzejniki sekcyjne.

Przyczyny:

• Taniość Koszt przekroju zaczyna się od 280 rubli.
• Atrakcyjny wygląd, pasujący do każdego wystroju pomieszczenia.
• Duże przenikanie ciepła do sekcji (do 210 watów przy średnicy międzyosiowej 500 mm) dzięki rozwiniętemu płetwowaniu i wysokiej przewodności cieplnej aluminium.

Wszystkie wady aluminium - niska wytrzymałość mechaniczna i zdolność do tworzenia oparów galwanicznych z miedzią - w naszym przypadku nie mają znaczenia. Szok hydrauliczny, zdolny do zniszczenia chłodnicy, jest po prostu nigdzie nie do przyjęcia - jak obce metale w zamkniętej pętli.

Przy obliczaniu mocy grzewczej grzejnika do pomieszczenia z zewnętrzną jakości najprostszy skupić się na SNP izolacji pół wieku temu: za metr kwadratowy jest brane 100 watów ciepła.

Dodatkowe składniki

Jakie elementy systemów grzewczych, oprócz kotła, rur i baterii, są stosowane w autonomicznym obwodzie?

• Zbiornik wyrównawczy kompensuje wzrost objętości chłodziwa po podgrzaniu. Jego objętość wynosi około 10% całkowitej objętości konturu.

Wskazówka: w zrównoważonym systemie ogrzewania objętość wody można z grubsza oszacować w tempie 13-15 litrów na kilowat mocy cieplnej.

• Zawór bezpieczeństwa zmniejsza nadciśnienie, gdy zbiornik przepełnia się.
• Cel automatycznego odpowietrznika wynika jasno z jego nazwy: pozwala systemowi pozbyć się wtyczek powietrza w trybie automatycznym.
• Manometr (rzadziej termometr) służy do wizualnego monitorowania parametrów systemu.
• Pompa cyrkulacyjna cyrkuluje chłodziwo.

Co ciekawe: wymienione powyżej podstawowe elementy taśmy kotła często umieszczane są bezpośrednio w jego korpusie. Przede wszystkim dotyczy urządzeń elektrycznych i gazowych.

Oprócz wymaganych elementów, konstrukcja obiegu grzewczego może obejmować:

• Zwora z układem zimnej wody z zaworem blokującym. Przez to obwód jest uzupełniany.

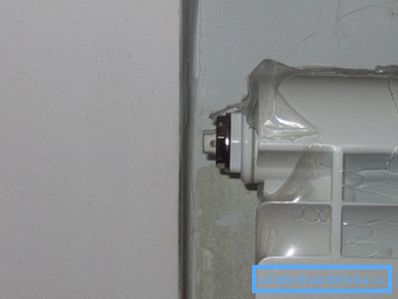

• Vozdushniki (krany Mayevsky lub zwykłe krany) w górnych punktach obwodu - w czopach grzejnika lub na zwojach między urządzeniami grzewczymi.

• Zawór odcinający na przepływie każdego grzejnika.
• Przepustnice lub głowice termiczne na powrotnym połączeniu urządzeń grzewczych, które umożliwiają regulację wymiany ciepła lub równoważenie systemu.
• Zresetuj, pozwalając całkowicie osuszyć obwód.

Nośnik ciepła

Najpopularniejszym nośnikiem ciepła jest zwykła woda.

Woda techniczna dla systemu grzewczego ma jednak kilka poważnych wad:

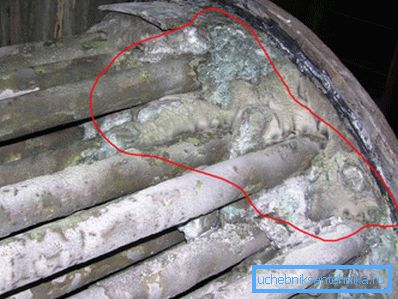

1. Zawarte w niej wapno pada w postaci osadów na wymienniku ciepła kotła, pogarszając jego przewodzenie ciepła i zmniejszając prześwit rurek.

1. Gdy wymuszone wyłączenie ogrzewania zimą (typowy przykład - eliminuje wycieki lub wykładziny przed zaworem na tym dozowania) zawieszony w grzejnikach przez kilka godzin wody zamienia się w lód - z odpowiednimi konsekwencji do grzejników i rur. Oczywiście, jeśli nie organizujesz ogrzewania domu za pomocą alternatywnych środków lub całkowitego odwodnienia obwodu z utratą całego płynu chłodzącego.

Pierwszy problem jest całkowicie rozwiązany przez wylanie destylatu. Woda destylowana w systemie grzewczym zasadniczo nie jest skalowana. Często przygotowanie wody - usuwanie z niej związków wapnia - sprowadza się do wrzenia (sole wytrącają się) lub przepuszcza przez konwencjonalny filtr typu dzbanka.

Jeśli chcesz zabezpieczyć się przed rozmrażaniem obwodu, jedynym sposobem jest użycie środka przeciw zamarzaniu. W tej roli lepiej jest użyć wodnego roztworu glikolu propylenowego: nie jest chemicznie agresywny i nietoksyczny.

Jak wlewać wodę lub inny płyn chłodzący do zamkniętej pętli?

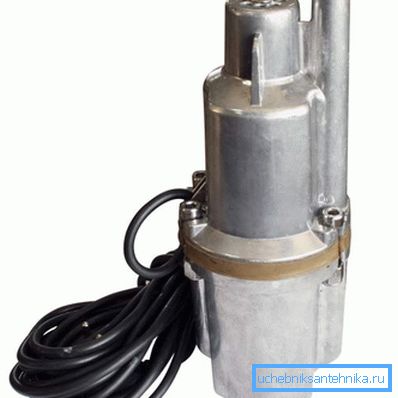

Najprostszym sposobem jest użycie niedrogiej pompy wibracyjnej (Kid lub Streamlet) do napełnienia systemu. Jego gniazdo wylotowe jest połączone z wężem do dowolnego obwodu bramki; sama pompa zanurzona jest w wiadrze lub zbiorniku z płynem chłodzącym. Gdy zbiornik staje się pusty, płyn chłodzący jest ciągle dodawany; ciśnienie w układzie jest kontrolowane przez miernik.

Przydatne: przed napełnieniem układu konieczne jest pompowanie komory powietrza zbiornika wyrównawczego zwykłą pompą rowerową. Ciśnienie ładowania powinno odpowiadać głowicy hydrostatycznej w obwodzie (1 kgf / cm2 na 10 metrów słupa wody). Jeśli więc górny punkt konturu znajduje się 5 metrów nad zbiornikiem wyrównawczym, ciśnienie ładowania w zbiorniku wyniesie 0,5 kgf / cm2.

Wniosek

Mamy nadzieję, że nasze rekomendacje pomogą czytelnikowi w projektowaniu i instalacji własnego systemu grzewczego. Załączony film oferuje mu więcej informacji. Sukcesy!
