Ogrzewanie grawitacyjne: cechy urządzenia

06-05-2018
Ogrzewanie

Ogrzewanie grawitacyjne doskonale nadaje się do zastosowania w małych domach prywatnych. Jej praca opiera się na obiegu ciepłej i zimnej wody w rurach ze względu na różnicę temperatur i nie wymaga instalacji dodatkowego sprzętu pompującego.

Aby cały proces przebiegał dokładnie i bez awarii, muszą zostać spełnione pewne warunki, które rozważymy w tym artykule.

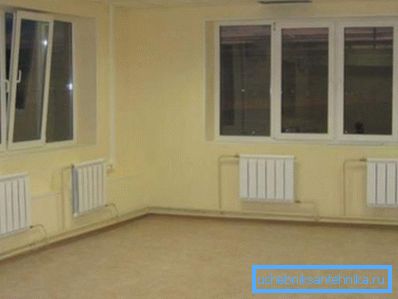

Zdjęcie pokoju wyposażonego w grawitacyjny system ogrzewania

Zasady działania

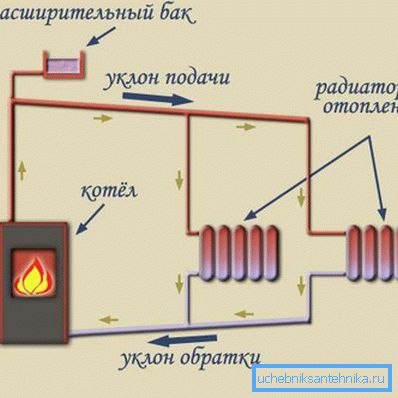

Wzór przepływu płynu chłodzącego

Istnieje kilka etapów, które wykonuje podgrzewanie wody:

  • Nagrzewa się w kotle i zaczyna wznosić się do najwyższej oceny układu. Wynika to z elementarnych praw fizyki, które opisują, że podgrzana substancja jest lżejsza niż zimna.
  • Następnie, zaczynając ochładzać, zanurza się w grzejnikach, rozprowadzając ciepło w całym pomieszczeniu.
  • Chłodzenie całkowicie, ciecz jest spuszczana przez nachylone rury do wlotu kotła, po czym cykl się powtarza.

Zgromadzenie

Pomimo pozornej prostoty jego funkcjonowania, ogrzewanie grawitacyjne wymaga spełnienia pewnych warunków dla jego pełnej pracy:

Wymagania

  1. Aby prędkość cieczy chłodzącej przesuwała się przez rury w celu spełnienia wymaganych norm, różnica temperatur między wylotem a wlotem kotła musi wynosić co najmniej 25 stopni Celsjusza. Oznacza to, że im więcej grzejników w pomieszczeniach wydziela ciepło, tym szybciej woda porusza się w systemie.
  2. Poziom części grzewczej nagrzewnicy musi być poniżej poziomu środkowej osi grzejników znajdujących się w domu, aby płyn chłodzący mógł swobodnie przepływać do wlotu kotła.

Wskazówka: zaleca się instalację kotła w studzience lub w piwnicy. Zapewni to wystarczający dopływ schłodzonej cieczy.

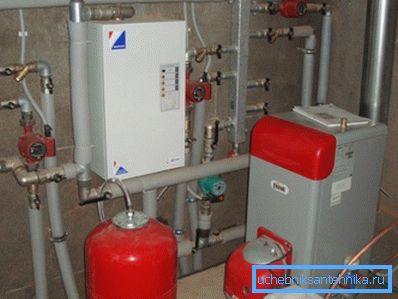

Kocioł zainstalowany w piwnicy
  1. Średnie nachylenie ruchu chłodziwa musi być obserwowane 1: 100.

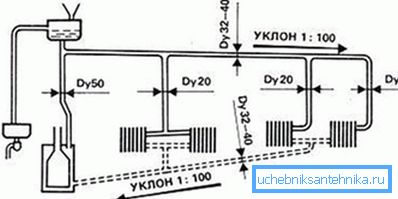

Rysunek z oznaczeniem wymaganego nachylenia
  1. Odległość od grzejnika do najbliższego grzejnika nie powinna przekraczać trzydziestu metrów, z powodu obecności oporu względem ruchu płynu.

Wskazówka: aby zapewnić niezawodną pracę systemu ogrzewania, zaleca się obserwować odległość do grzejnika piętnastu metrów. Zapewnia to skuteczne pokonanie oporu hydraulicznego rur z dowolnego materiału.

  1. Dodatkowym warunkiem wyrównania oporu hydraulicznego jest zgodność z minimalnymi normami dla średnic używanych rur. Instrukcja optymalnych rozmiarów dla różnych sekcji wygląda następująco:
Zakres Rozmiary minimalnych przekrojów, mm
Pomiędzy wyjściem z nagrzewnicy a zbiornikiem wyrównawczym 50
Wiele tras grzejnikowych Zgłoszenie - 40; powrót - 32
Włączenie do systemu pojedynczego grzejnika 20
  1. Cała konstrukcja musi być koniecznie wypełniona cieczą.. Aby kontrolować jego poziom, specjalny zbiornik jest instalowany w najwyższym punkcie systemu, który zawiera niezbędną rezerwę wody. Również rura spustowa jest połączona z jej górną częścią, co pozwala na rozładowanie nadmiaru chłodziwa w przypadku przegrzania i nadmiernego rozszerzania się w kanalizacji.

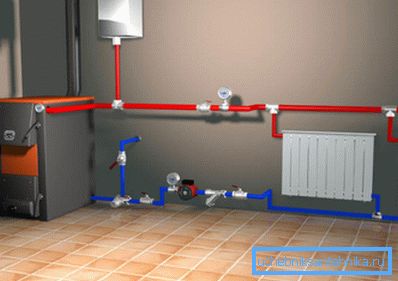

Punkt połączenia zbiornika wyrównawczego

Popularne schematy

Nie jest łatwo wyposażyć system grzewczy w ruch grawitacyjny płynu chłodzącego. Aby to zrobić, należy wziąć pod uwagę wiele cech konstrukcyjnych domu i innych ważnych czynników (przeczytaj także artykuł Ogrzewanie gazowe w mieszkaniu: jak uniezależnić się od mediów).

Wskazówka: jeśli masz najmniejsze wątpliwości co do własnych umiejętności, lepiej skontaktować się z profesjonalistami, ponieważ cena błędu popełnionego przy instalacji projektu będzie znacznie wyższa niż koszt ich pracy.

Samobieżne systemy grzewcze mogą mieć następujące schematy realizacji:

  1. Najpowszechniejszym i najprostszym w swojej konstrukcji jest projekt, który polega na umieszczeniu kanału zasilającego na górze pomieszczenia, a na powrocie na rurze powrotnej.

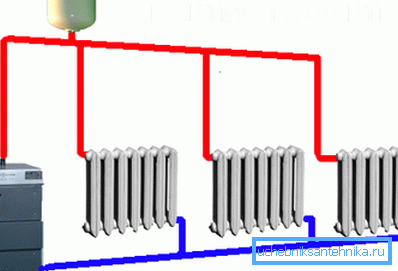

Najprostszy schemat: gorące rury u góry i zimne u dołu
  1. Jeżeli na poziomie podłogi występuje duża liczba przeszkód, to rury zwracające schłodzoną ciecz są umieszczane w pobliżu rurociągu zasilającego.

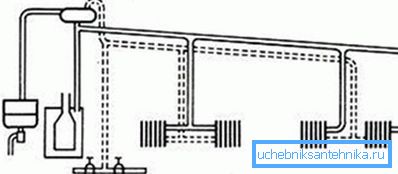

Powrót i karma są blisko
  1. W przypadku obszarów, które nie są narażone na silne mrozy, odpowiednie mogą być następujące układy elementów instalacji grzewczej:

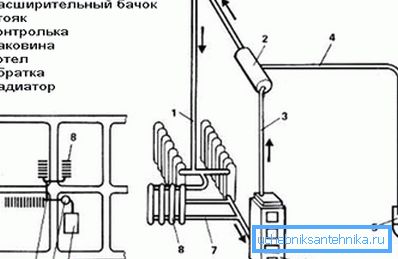

Kompaktowe umieszczenie grzejników w pobliżu kotła minimalizuje opór hydrauliczny przy niskich temperaturach chłodziwa.
Oznaczenie na schemacie Nazwa składnika
1 Feed
2 Szeroki flank
3 Riser
4 Kontrola
5 Shell
6 Kocioł
7 Zwróć post
8 Grzejnik
  1. W przypadku małych domów położonych w regionach o ostrych zimach odpowiedni jest lepszy układ, biorąc pod uwagę położenie grzejników pod oknami ścian zewnętrznych.

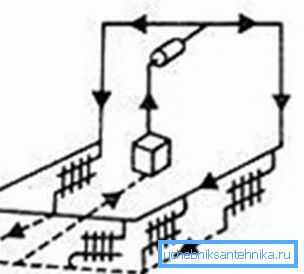

Schemat realizacji

Wniosek

System grzewczy, który zakłada naturalną cyrkulację chłodziwa, nie wymaga instalacji dodatkowego wyposażenia, co wpływa na obniżenie jego kosztów. Należy jednak pamiętać o trudnościach w projektowaniu, które powinny uwzględniać wszystkie cechy techniczne budynku. Tylko w ten sposób można zapewnić sprawne funkcjonowanie całej konstrukcji (patrz również artykuł "Alternatywne urządzenia grzewcze - nagrzewnice gazowe dla letniej chaty").

Film dostarczył dodatkowe materiały na ten temat. Życzymy powodzenia w projektowaniu i instalacji!

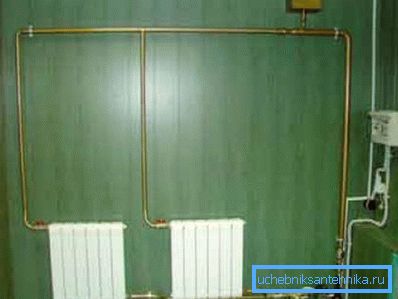

Funkcjonujący system ogrzewania prywatnego domu z grawitacyjnym przepływem płynu
