Ogrzewanie i wentylacja: normy, zasady, cechy

07-03-2018
Ogrzewanie

Systemy grzewcze i systemy wentylacji budynków są połączonymi ze sobą strukturami, które powinny zapewnić znormalizowane warunki meteorologiczne i jakość (czystość) powietrza w obszarze usług mieszkaniowych, administracyjnych, mieszkalnych i przemysłowych. Powiemy Ci, jakie wymagania powinien spełniać układ ogrzewania i wentylacji.

Zaopatrzenie w wodę + ogrzewanie + wentylacja są traktowane jako jeden system zapewniający komfortowy mikroklimat w pomieszczeniach.

Systemy ogrzewania, wentylacji i klimatyzacji (HVAC)

Przepisy ogólne

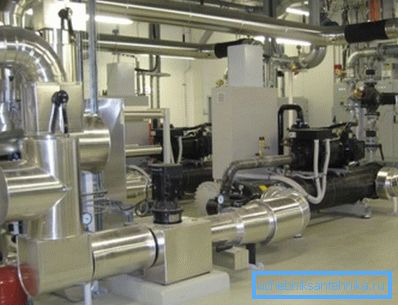

Jednostka grzewczo-wentylacyjna w węgierskim zakładzie przetwórstwa żywności Givaudan, Mako.

Obliczanie, projektowanie i instalacja ogrzewania i wentylacji odbywa się w sposób kompleksowy, biorąc pod uwagę wzajemny wpływ systemów na siebie nawzajem, a także biorąc pod uwagę możliwość łączenia ich funkcji i oszczędzania energii. Dlaczego tak się dzieje, pokazujemy poniżej.

Wentylacja, klimatyzacja i ogrzewanie, w taki czy inny sposób, mają na celu rozwiązanie jednego problemu - zapewnienie niezbędnego klimatu w pomieszczeniach. Oznacza to, że każdy z tych systemów ma wpływ na ogólną charakterystykę klimatyczną.

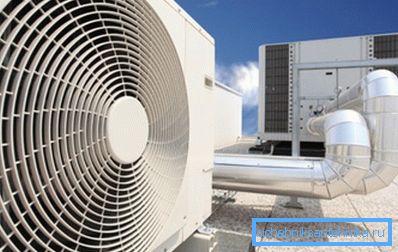

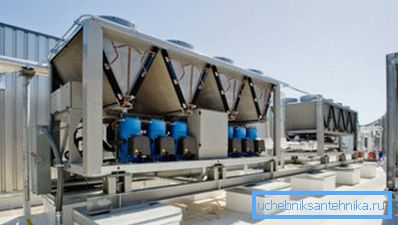

Elementy systemu HVAC umieszczane są na dachu budynku.

Współczesne systemy klimatyczne, zwłaszcza systemy wentylacyjne i klimatyzacyjne, są kontrolowane przez automatyczne sprzężenie zwrotne, co oznacza, że ​​zmiany klimatyczne w obszarze usług wpływają nie tylko na instalację, która doprowadziła do tych zmian, ale także na tę, która działa w tym samym obszarze, ale z nieco innymi zadaniami.

Weźmy na przykład sytuację, w której urządzenia grzewcze ogrzewają powietrze w czasie, gdy wentylacja usuwa najgorętsze powietrze i dostarcza schłodzone strumienie z ulicy. Jeżeli oba systemy nie uwzględniają efektów, jakie mają na siebie, możemy napotkać reżim, w którym nadmierna wentylacja spowoduje nieefektywne ogrzewanie lub marnowanie energii.

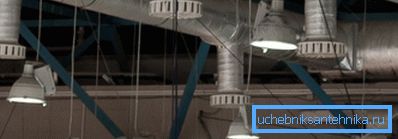

Kratki wylotowe znajdujące się pod sufitem usuwają najbardziej nagrzane i zanieczyszczone powietrze.

W przeciwieństwie do poprzednich epok, nasz kraj przyjął kapitalistyczną ścieżkę rozwoju gospodarczego, a teraz konsument płaci za wszystko. W związku z tym kwestie oszczędzania energii, które trafiają do ogrzewania, klimatyzacji i wentylacji, stają się aktualne.

Przede wszystkim należy pamiętać o potrzebie izolacji termicznej obudów budynków i obiektów przemysłowych, rurociągów i sieci cieplnych.

Ważne jest również wyposażenie klimatyzatorów w elastyczny system sterowania i wysokiej jakości automatykę, które pozwolą dostosować tryby pracy wszystkich systemów w sposób wydajny, ekonomiczny i adekwatny do warunków pracy. Oczywiście, bez uwzględnienia wszystkich czynników wpływu, w tym wzajemnego wpływu systemów na siebie, taka konfiguracja jest problematyczna.

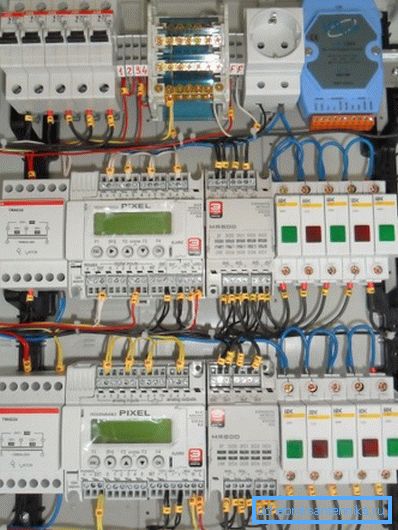

Na zdjęciu - automatyczna wentylacja dla 4 instalacji.

Zwróć uwagę! Jak widać, wentylacja, ogrzewanie i klimatyzacja są uważane za jeden system klimatyczny, którego wszystkie węzły są wzajemnie połączone i wpływają na siebie nawzajem.

Struktura i skład

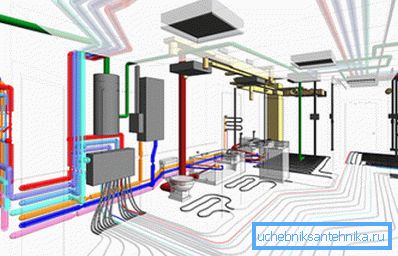

Współczesne systemy klimatyczne mogą być dość złożonymi kompleksami o rozległej strukturze.

Aby zrozumieć działanie UWC jako całości, należy wiedzieć, które komponenty i złożenia znajdują się w ich składzie. Ważne jest również wyobrażenie sobie struktury systemu i względnego położenia elementów.

Najbardziej złożona i rozległa jest wentylacja.

Jeśli weźmiemy pod uwagę mechaniczny wymuszony system wentylacji wyciągowej, wówczas możemy rozróżnić jego komponenty:

  • Kanały powietrzne, kanały i miny. Jest to system ścieżek, przez które napływa i wydycha mas powietrza. Wykonane są z różnych materiałów budowlanych, najczęściej - z metalu;
  • Elektrownie - wentylatory i pompy. Zapewnić ruch określonych objętości powietrza z określoną prędkością i ciśnieniem;
  • System sterowania, automatyzacja i ochrona. Jest to kompleks czujników, kontrolerów i mechanizmów wykonawczych, które monitorują i konfigurują system w czasie rzeczywistym zgodnie z określonymi programami i trybami działania. Mogą kontrolować rotację wentylatorów, otwieranie i zamykanie zaworów, działanie nagrzewnic, przełączników awaryjnych i innych urządzeń;
  • Jednostka przygotowania powietrza. Tutaj filtrowanie, odzyskiwanie, ogrzewanie / chłodzenie i osuszanie / nawilżanie powietrza są przeprowadzane za pomocą różnych jednostek: filtrów, grzejników, rekuperatorów i osuszaczy;
  • Panel sterowania z możliwością ręcznej i automatycznej regulacji najważniejszych parametrów i trybów.

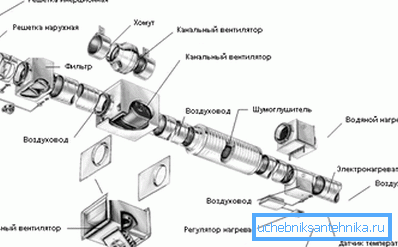

Aby złożyć własny system HVAC, musisz wiedzieć, z czego składa się system.

System ogrzewania może składać się z różnych jednostek w zależności od rodzaju:

  • Scentralizowany system doprowadzania chłodziwa pozwala nam zmniejszyć jego skład do rurociągu i grzejników;
  • Niezależny system, oprócz rur i grzejników, będzie wyposażony w kocioł grzewczy do ogrzewania czynnika grzewczego i pompy cyrkulacyjne, aby utrzymać wymagane ciśnienie i natężenie przepływu wody;
  • Ogrzewanie drewnem ogranicza się do pieca i kanałów kominowych, które ogrzewają dom i powietrze;
  • Ogrzewanie elektryczne składać się będzie z systemów energetycznych, przewodów i grzejników. Ten ostatni może być z płynnym chłodziwem (olej i woda), z żarzącą się spiralą, z rurowym grzejnikiem elektrycznym (grzejnikiem) lub reflektorem podczerwieni;
  • Osobny rodzaj centralnego lub autonomicznego systemu ogrzewania można uznać za system "ciepłej podłogi", ponieważ stół podłogowy pełni rolę grzejnika.

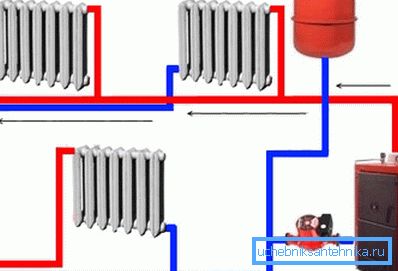

Ogrzewanie z autonomicznym kotłem do podgrzewania płynu chłodzącego, zbiornika wyrównawczego i pompy cyrkulacyjnej.

W zależności od projektu i logiki działania HVAC, można go wykorzystać do podgrzania powietrza nawiewanego, do którego można wykorzystać medium grzewcze z systemu grzewczego. Również przepływy wentylacyjne są często wykorzystywane do ogrzewania pomieszczeń, na przykład w kompleksach sportowych można zobaczyć kurtynę cieplną w przedsionku przy wejściu, która jest przenoszona przez masy ciepłego powietrza i pary usuwanej z basenu.

Wreszcie, odzysk ciepła wykorzystuje ciepło powietrza wywiewanego do podgrzania masy zasilającej, co również wpływa na temperaturę powietrza w pomieszczeniu i oszczędza energię do ogrzewania.

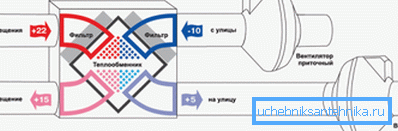

Schemat ideowy rekuperatora powietrza.

Klimatyzacja jest oczywiście objęta systemem klimatycznym. Częściowo jest to wentylacja, a częściowo - ogrzewanie / chłodzenie, dlatego gdy klimatyzator jest włączony, zmienia się tryb pracy wentylacji ogólnej.

Zwróć uwagę! W nowoczesnych schematach HVAC niektóre węzły mogą być powszechne, a funkcje innych mogą być duplikowane i wymieniane. Ogólnie rzecz biorąc, stanowią one jednolity system klimatyczny.

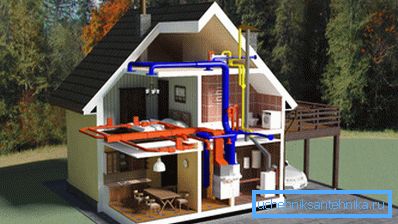

Pojedynczy system klimatyczny można zintegrować z ogólną koncepcją inteligentnego sterowania.

Biorąc pod uwagę, że cena wyposażenia dla nowoczesnego systemu klimatycznego jest bardzo wysoka, pożądane jest przeprowadzenie projektu i instalacji przez specjalistów i wykwalifikowanych specjalistów. Należy rozumieć, że aby osiągnąć takie same wyniki przez siły niezależnych jednostek, koszty musiałyby wzrosnąć.

Wymagania prawne

Instrukcja wymaga zaprojektowania UWC zgodnie z SNiP.

Gosstroy Federacji Rosyjskiej w 2004 r. Przyjął SNiP na ogrzewanie i wentylację pod numerem 41-01-2003, reguluje i określa zasady i przepisy, które muszą spełniać urządzenia klimatyczne.

Ogólne postanowienia dokumentu wymagają spełnienia szeregu parametrów technicznych:

  1. Normy warunków meteorologicznych i czystości powietrza w strefie serwisowej na terenie budynków mieszkalnych i administracyjnych. GOST dla tego typu struktur ma numer 30494, a także dokument SanPin 2.1.2.1002 dotyczący jakości powietrza;
  2. Normy warunków meteorologicznych i czystości powietrza na obsługiwanym obszarze wewnątrz obiektów produkcyjnych, laboratoryjnych i magazynowych zgodnie z GOST 12.1.005 lub SanPin 2.2.4.548;
  3. Normy hałasu i obciążenia wibracjami z eksploatacji urządzeń dla systemów HVAC i źródeł zewnętrznych zgodnie z SNiP 23-03. W przypadku systemów awaryjnych i pozbawionych dymu zgodnie z GOST 12.1.003, poziom hałasu w pomieszczeniach z urządzeniami nie powinien przekraczać 110 dBA, przy pulsacyjnym charakterze hałasu - nie więcej niż 125 dBA;
  4. Normy ochrony i ochrony atmosfery przed szkodliwymi emisjami wentylacyjnymi;
  5. Normy konserwowalność ogrzewania, wentylacji i klimatyzacji;
  6. Normy dotyczące bezpieczeństwa pożarowego i wybuchowego urządzeń klimatyzacyjnych.

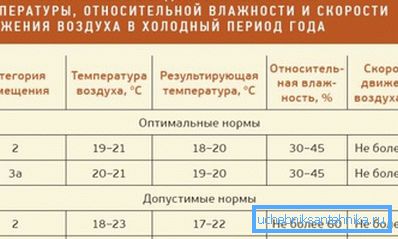

Fragment z GOST 30494.

Zwróć uwagę! Wszystkie użyte rurociągi, przewody powietrzne, konstrukcje termoizolacyjne oraz urządzenia grzewcze i wentylacyjne powinny być wykonane z materiałów zatwierdzonych do budowy. Wszystkie materiały podlegające obowiązkowej certyfikacji muszą posiadać dokumenty potwierdzające ich użycie.

Szczególną uwagę przywiązuje się do bezpieczeństwa. Wszystkie UWC powinny być zaprojektowane z uwzględnieniem wymagań bezpieczeństwa zawartych w dokumentach regulacyjnych organów nadzoru, a także wymagań producenta sprzętu, materiałów i wyposażenia, jeżeli te wymagania nie są sprzeczne z tymi zasadami i przepisami.

Nieprzestrzeganie norm i wymagań dotyczących bezpieczeństwa UWC prowadzi do smutnych konsekwencji.

Ponadto, chłodziwo w systemach ogrzewania wewnętrznego powinno mieć temperaturę o 20 ° C niższą niż temperatura samozapłonu gazów, aerozoli i innych substancji w pomieszczeniu.

Jednocześnie temperatura nie powinna przekraczać maksymalnych wartości określonych w dokumentacji technicznej zaworów, materiałów i wyposażenia, a także wartości określonych jako maksymalne w niniejszym regulaminie.

Jeżeli temperatura wody wewnątrz rurociągu lub grzejnika przekracza 105 ° C, konieczne są środki zapobiegające wrzenia. Jeżeli temperatura dostępnych powierzchni przekracza 75 stopni, powierzchnie należy zabezpieczyć ogrodzeniem lub izolacją termiczną, szczególnie w centrach opieki dziennej.

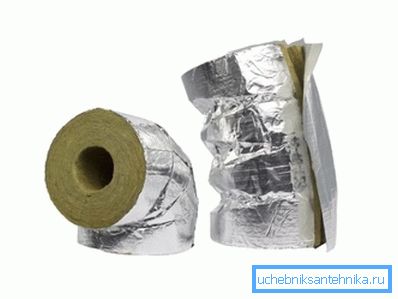

Izolacja termiczna do rur grzewczych.

Temperatura powierzchni izolacji termicznej nie powinna przekraczać 40 ° C, a powinna zapewniać:

  • Ochrona przed oparzeniem;
  • Strata ciepła nieprzekraczająca dopuszczalnego;
  • Ochrona przed kondensacją;
  • Ochrona czynnika chłodniczego przed zamarzaniem, jeżeli rurociąg jest układany w nieogrzewanych lub chłodzonych pomieszczeniach.

Należy również odizolować gorące powierzchnie urządzeń wentylacyjnych i grzewczych, kominów, rurociągów i przewodów zlokalizowanych wewnątrz lokalu. Na powierzchni izolacji termicznej temperatura powinna być o 20 ° C niższa niż temperatura zapłonu gazów, aerozoli i pyłu w pomieszczeniu.

W przypadku izolacji przyjęto SNiP 41-03.

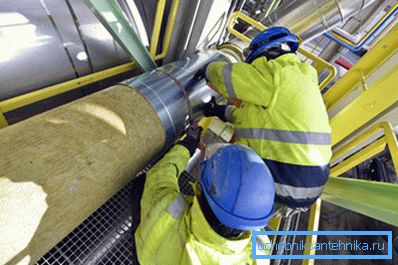

Montaż izolacji.

Przecięcie przewodów powietrznych z materiałami łatwopalnymi i wybuchowymi rurociągiem jest możliwe tylko wtedy, gdy zaobserwuje się różnicę 20 ° C między temperaturą zapłonu substancji a temperaturą powierzchni rury. Jeśli temperatura zapłonu jest niższa niż 170 ° C, takie przecięcie jest niedopuszczalne.

Systemy ogrzewania powietrznego nie powinny wytwarzać przepływu o temperaturze wyższej niż 70 ° C przy opuszczaniu dystrybutora. Kurtyny powietrzno-termiczne przy drzwiach zewnętrznych są ograniczone do 50 ° C, a przy zewnętrznych otworach i bramach - 70 ° C.

Ogrzewanie powietrza jest normalizowane przez temperaturę.

Zwróć uwagę! Podczas ogrzewania i wentylacji pomieszczeń parametry mikroklimatu są akceptowane zgodnie z GOST 12.1.005, GOST 30494, SanPin 2.2.4.548 i SanPin 2.1.2.1002. Normy dla zimnych i ciepłych okresów w roku, a także dla różnych pomieszczeń są wskazane w tym dokumencie.

Konserwacja systemów grzewczych i wentylacyjnych przeprowadzana jest przez profesjonalne zespoły z własnym serwisem ratowniczym.

Wniosek

Wentylacja i ogrzewanie to pojedynczy system klimatyczny, który został zaprojektowany z uwzględnieniem współzależności tych funkcji. Parametry systemów HVAC są ustandaryzowane i regulowane wieloma oficjalnymi dokumentami, w których szczególną uwagę przywiązuje się do bezpieczeństwa. Wideo w tym artykule uzupełnia to, co zostało powiedziane z informacjami wizualnymi.
