Ogrzewanie na podczerwień z różnymi urządzeniami

08-04-2018
Ogrzewanie

Wraz z tradycyjnymi systemami ogrzewania domu, najbardziej innowacyjne opcje stają się coraz bardziej powszechne. Ogrzewanie podłogowe na podczerwień w połączeniu z promieniowaniem cieplnym na ścianie lub suficie jest szczególnie popularne. Zanim dowiesz się więcej o używanym sprzęcie, musisz wiedzieć, czym jest promieniowanie elektromagnetyczne, a także jego zalety i wady.

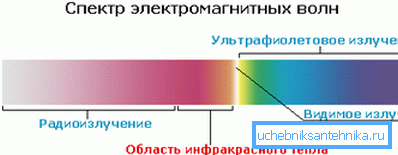

Demonstrowany region promieniowania cieplnego.

Strony pozytywne i negatywne

We współczesnym świecie systemy grzewcze na podczerwień stopniowo zyskują na popularności. Opierają się na promieniowaniu elektromagnetycznym, które znajduje się w obszarze widmowym między mikrofalami a czerwonym segmentem światła widzialnego. Poniżej proponuje się rozważyć zalety tej metody generowania ciepła.

Najważniejsze zalety

  • Ponieważ cena sprzętu jest stosunkowo niska, możliwe jest stworzenie tanich systemów grzewczych.
  • Podczas pracy tlen nie jest spalany lub nadmiernie suszone jest powietrze, więc nie ma potrzeby silnej wentylacji.
  • Pomieszczenie zaczyna być natychmiast ogrzewane, ponieważ w układzie nie ma pośredniego płynu chłodzącego.
  • Niskie zużycie energii umożliwia dość ekonomiczne korzystanie z promienników podczerwieni.
  • Żywotność sprzętu wytwarzającego promieniowanie cieplne może wynosić ponad 20-25 lat.
  • W razie potrzeby instalację podstawowych urządzeń można wykonać ręcznie, co znacznie zaoszczędzi.
Porównanie z bardziej znanym ogrzewaniem.

Punkty ujemne

  • System jest zależny od energii elektrycznej, co oznacza, że ​​nie jest podgrzewany, gdy jest wyłączony.
  • Zbyt intensywne promieniowanie może spowodować szkodę dla ludzkiego ciała.
  • Na powierzchniach podczas działania tego typu ogrzewania może gromadzić się elektryczność statyczna, przyciągając kurz.

Uwaga! Wiele osób zastanawia się, czy ogrzewanie podczerwienią jest rzeczywiście szkodliwe. Jednak, jak pokazują badania medyczne, wszystko zależy od intensywności i długości fali.

Używany sprzęt

Możliwe jest ogrzewanie ogrzewania mieszkania za pomocą promieniowania cieplnego na różne sposoby, ponieważ stosowane urządzenia mogą się znacznie różnić. Warto rozważyć najbardziej popularne opcje, które można łączyć ze sobą lub używać osobno.

Maty z folii

Takie produkty to projekty składające się z dwóch warstw polimerów i elementów grzejnych o unikalnych właściwościach. Źródło węgla jest wykorzystywane jako źródło ciepła. Atomy są rozmieszczone w sześciokątnej sieci, której rozmiar wynosi kilka nanometrów, dzięki czemu produkty są w stanie wytwarzać promieniowanie w widmie podczerwieni.

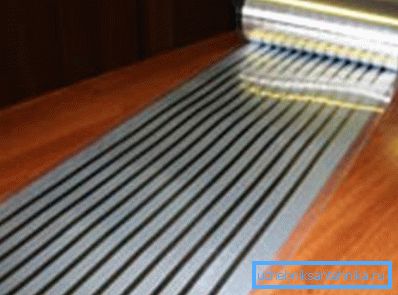

Zebra - system ogrzewania takich elementów.

Przeprowadzenie instalacji ogrzewania podczerwienią jest całkiem możliwe bez udziału specjalistów. Konieczne jest jedynie zapoznanie się z podstawami elementów stylizacyjnych.

Poniższe instrukcje powinny pomóc w pracy:

  1. W pierwszym etapie baza zostaje wyrównana.. Jeśli pozioma powierzchnia ma odchylenie co najmniej 3 mm, należy użyć podłogi samopoziomującej.
  2. W powierzchni bocznej wykonany jest kanał od podłogi do miejsca instalacji termostatu do ogrzewania. Po zakończeniu tej operacji powstałe śmieci zostaną całkowicie usunięte.
  3. Odblaskowa izolacja położona jest na dolnej płaszczyźnie. Grubość warstwy nie powinna być mniejsza niż 5 mm. Połączenia są klejone taśmą maskującą.
  4. Maty na podczerwień na górze. Są one układane w kierunku termostatu w celu zmniejszenia długości drutu. Z powierzchni bocznych należy wycofać 100-200 mm.
  5. Otwarte obszary są izolowane w miejscu cięcia miedzią. Do tych celów najczęściej używane są materiały bitumiczne. Segmenty, do których zostaną podłączone przewody, muszą jednak pozostać otwarte.
Demonstracja schematu połączeń.
  1. Zaciski z metalu łączą się z głównymi przewodnikami. Jedna strona zapięcia jest umieszczona między miedzianym paskiem a folią. Mocowanie z góry jest zabronione.
  2. Montowane równolegle do klipów. Końce są przycinane specjalnym narzędziem, a następnie skręcane i wkładane do otworu łącznika.
  3. Na mecie układane są druty, termostat jest zainstalowany i działa inny sprzęt.. Następnie wydajność systemu jest testowana przy użyciu czujnika.

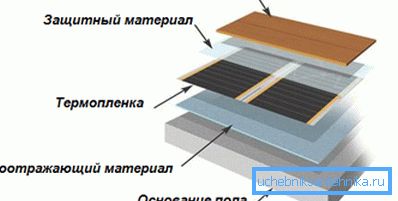

O takiej konstrukcji się okazuje.

Uwaga! Aby dokonać przybliżonego obliczenia ogrzewania podczerwienią, należy zastosować następujący wzór: W = S * K, gdzie W to moc w watach, S to powierzchnia pomieszczenia, a K to wymagana moc na metr kwadratowy.

Panele radiacyjne

Inną opcją jest użycie zatwierdzonych innych urządzeń. W tym przypadku zainstalowane panele grzewcze na podczerwień, które znajdują się na sufitach lub ścianach. Produkty do 70 procent ciepła emitują promieniowanie.

Jeśli ogrzewanie wody na podczerwień zostanie zainstalowane niezależnie, należy zapoznać się z podstawowymi zasadami.

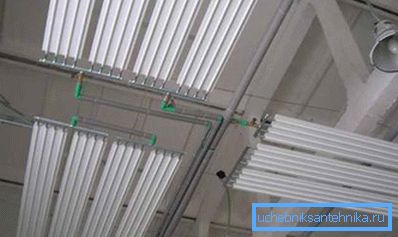

Panele na podczerwień: ogrzewanie na suficie.
  • Nie umieszczaj paneli zbyt blisko przedmiotów, które szybko się zapalają.
  • Nie wolno włączać produktów, dopóki nie zostaną przymocowane do ściany lub sufitu.
  • W procesie instalacji na urządzeniu nie powinno być silnego uderzenia mechanicznego.
  • Do łazienek, saun, łaźni i innych pomieszczeń o dużej wilgotności należy używać specjalnych produktów.
  • Podczas instalacji kabel należy ułożyć na podstawie wykonanej z niepalnych materiałów.
  • Konieczne jest wykluczenie przypadków, w których łączniki będą przechodzić bezpośrednio przez urządzenie grzewcze.
  • Promienniki podczerwieni tego typu powinny być instalowane z przerwą 30-60 mm od sufitu lub płaszczyzny bocznej.
  • Dozwolone jest montowanie paneli na oprawach systemu oświetleniowego, zawieszkach wahadłowych i poziomych kablach.
  • Produkty powinny być umieszczone w odległości 170 cm od podłogi, a przed nimi nie powinny być łóżka, sofy i inne meble do odpoczynku.

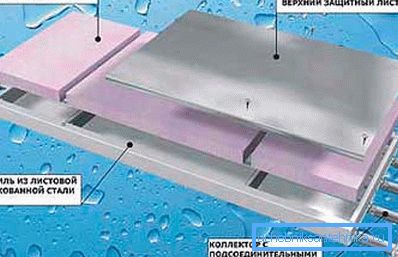

Zdjęcie pokazuje strukturę panelu.

Zwróć uwagę! Chociaż ogrzewanie za pomocą promienników podczerwieni w formie paneli można przeprowadzić na górze i na dole, najlepiej jest zainstalować elementy na suficie. Ułożenie boczne zmniejsza wydajność około trzy razy.

Podsumowując

W razie potrzeby można z powodzeniem łączyć ogrzewanie filmowe i wodne. Najpierw należy umieścić maty pod podłogą, a następnie zainstalować specjalne panele na suficie (patrz również artykuł Systemy ogrzewania na podczerwień: rodzaje i zalety).

Aby uzyskać więcej informacji, zaleca się obejrzenie specjalnego filmu wideo.
