Ogrzewanie parowe: schemat, zastosowane materiały i sposób

Zwykle gorąca woda jest wykorzystywana jako nośnik ciepła w domowych systemach grzewczych, ale czasami jest zastępowana parą. Schemat ogrzewania parowego różni się nieco od tradycyjnego rozwiązania, ponieważ należy zwrócić szczególną uwagę na jego analizę. Znając wszystkie niuanse, możesz stworzyć skuteczny projekt i poprawnie go wdrożyć.

Analizowanie projektu

Cechy systemu

Samo ogrzewanie parowe jest dość proste:

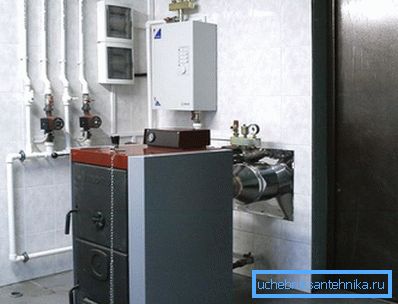

• Kocioł działa jak podgrzewacz wody. (elektryczne, gazowe lub stałe paliwo). W niektórych przypadkach możliwe jest zbudowanie systemu za pomocą pieca, ale wówczas należy go odpowiednio zmodernizować.
• W podgrzewaczu woda doprowadzana jest do wrzenia, tworząc dużą objętość pary, która znajduje się pod znacznym ciśnieniem..

Zwróć uwagę! Najbardziej powszechne są systemy niskociśnieniowe zaprojektowane dla 100-150 kg / m.². Również w prywatnych domach można zastosować ogrzewanie próżniowe (do 100 kg / m²), aw przemyśle czasami używają konstrukcji, które mogą wytrzymać ponad 600 kg / m².

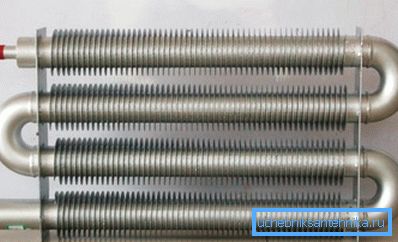

• Para wpływa do rurociągów, przez które przenika do grzejników zainstalowanych w lokalu. Tutaj następuje redystrybucja ciepła: rury stopniowo schładzają się, ogrzewając otaczające powietrze.
• Po schłodzeniu poniżej pewnego poziomu, woda gromadzona jest w postaci kondensatu i zawracana do kotła..
• Osobno warto zauważyć, że powietrze wyparte z układu parą jest odprowadzane na zewnątrz przez specjalną rurę wydechową..

W zależności od metody zawracania kondensatu do kotła występują:

• Systemy grzewcze typu zamkniętego. W tym przypadku schłodzona woda dostaje się do kotła bezpośrednio przez rury.

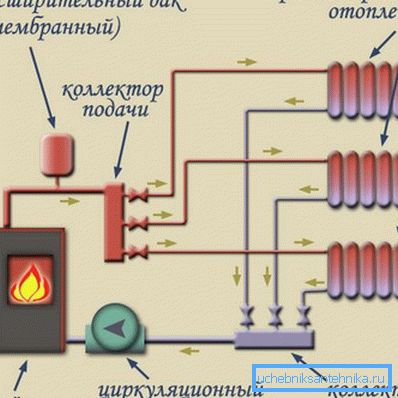

• Systemy typu otwartego. Kondensat początkowo gromadzi się w oddzielnym zbiorniku, a następnie jest pompowany do pojemności roboczej podgrzewacza wody.

Plusy i minusy

Ta metoda ogrzewania ma wiele zalet:

• Pokój nagrzewa się wystarczająco szybko ze względu na przechodzenie pary o wysokiej temperaturze przez grzejniki i rury.
• System ma dość kompaktowy rozmiar.
• Nie ma ryzyka zamarzania płynu chłodzącego w rurach, co w przypadku podgrzewania wody często prowadzi do podmuchu.
• Koszt materiałów niezbędnych do przygotowania jest stosunkowo niewielki.

Z drugiej strony, ogrzewanie parowe nie jest pozbawione wad:

• Po pierwsze, rurociągi zużywają się wystarczająco szybko pod wysokim ciśnieniem, ponieważ muszą być naprawiane i wymieniane częściej.

Zwróć uwagę! Konserwacja zapobiegawcza wszystkich połączeń powinna być przeprowadzana regularnie. Jest to kwestia nie tylko komfortu, ale także bezpieczeństwa.

• Po drugie, silne nagrzewanie płynu chłodzącego utrudnia precyzyjną kontrolę temperatury za pomocą systemów klimatyzacji.
• Po trzecie, rury podczas przejścia pary wytwarzają dość głośny dźwięk. Po pewnym czasie przestaniesz to zauważać, ale w pierwszych tygodniach ten hałas może być nieprzyjemny.
• Na koniec bardzo gorące rury powinny być umieszczone w taki sposób, aby zminimalizować ryzyko kontaktu z nimi. Jednak oparzenia z przypadkowego kontaktu z rozgrzanym metalem będą nadal nieuniknione.

Zalecenia dotyczące instalacji

Wybór elementu

Jeśli planujesz układać ogrzewanie parą własnymi rękami, musisz bardzo starannie wybrać wszystkie elementy systemu.

Zwracamy uwagę na następujące kwestie:

• Kocioł parowy jest kluczowym elementem, który w dużej mierze decyduje o wydajności wszystkich zainstalowanych urządzeń. W naszym przypadku najlepiej nadaje się model dwuprzewodowy zasilany gazem lub elektrycznością. Optymalnym ograniczeniem temperatury pary dla domu prywatnego jest 130 ⁰C.

Zwróć uwagę! Aby zapewnić stałe podgrzewanie wody w zbiorniku, można również zakupić urządzenie na paliwo stałe z automatycznym ładowaniem pelletu ze specjalnego bunkra.

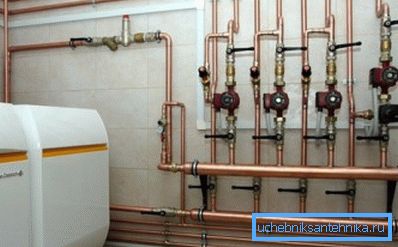

• Rury do łączenia wszystkich części za pomocą stali lub miedzi. Druga opcja jest lepsza, ponieważ miedź nie jest podatna na korozję, ale w tym przypadku koszt projektu znacznie wzrośnie.

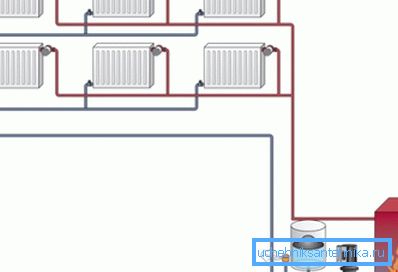

• W projekcie można umieścić zarówno układ jedno-rurowy, jak i dwururowy układania komunikacji. Układ z pojedynczą rurą jest tańszy, jednak lepiej jest przewidzieć oddzielny rurociąg do drenażu kondensatu. Dlatego obniżymy poziom hałasu w systemie i łatwiej będzie regulować przepływ ciepła.

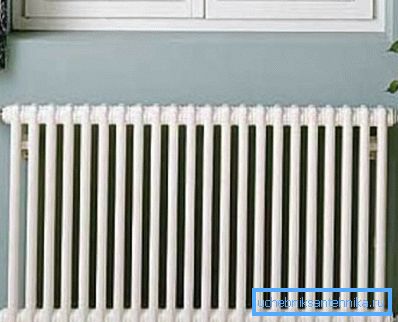

• Jeśli chodzi o baterie, grzejniki żeliwne o klasycznej konfiguracji lub stalowe urządzenia panelowe są idealne do naszych celów.

• Dla każdego obiegu grzewczego otrzymujemy zawór wydechowy, który automatycznie dostosowuje ciśnienie w układzie.

Niuanse montażu

Prace nad układem rozpoczynają się od instalacji kotła.

Instrukcja zaleca działanie w następujący sposób:

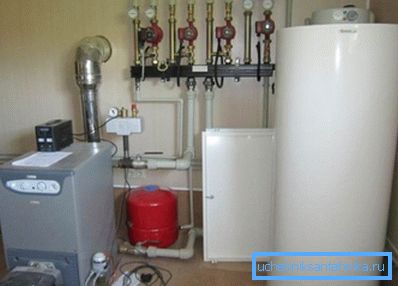

• Podgrzewacz wody najlepiej jest zainstalować w piwnicy lub w pomieszczeniu podziemnym - dzięki czemu podgrzewana para będzie podnosić się przez rury z powodu sił natury. W tym samym czasie kondensat powróci do zbiornika grawitacyjnie.

• Pomieszczenie do instalacji kotła pokrywa materiał niepalny. Wlewamy oddzielny monolityczny fundament pod sam kocioł, który ma na celu zapobieganie jego przemieszczeniu podczas pracy.
• Na wylocie kotła należy zamontować zawór parowy, który służy do regulacji przepływu pary.
• Nad kotłem zwykle znajduje się membranowy zbiornik wyrównawczy. Jego główną funkcją jest wyrównanie ciśnienia w systemie.
• Po ustaleniu miedzi zaczynamy układać rury. Naprawiamy je na konstrukcjach nośnych za pomocą nawiasów.
• Na ścianach w wybranych miejscach instalujemy akumulatory. Każdy grzejnik może być wyposażony w dwa zawory, co pozwala, w razie potrzeby, wyłączyć akumulator z systemu, regulując w ten sposób stopień ogrzewania powietrza w pomieszczeniu.
• Ostrożnie uszczelnij wszystkie połączenia, ponieważ ciśnienie pary w rurach będzie dość wysokie.
• Zainstalować zawory wydechowe odpowiedzialne za odprowadzanie nadmiaru powietrza.

Zwróć uwagę! Jeśli używany jest obwód otwarty, konieczne jest włączenie pompy w celu przeniesienia zużytego kondensatu ze zbiornika do kotła.

• Podłączamy kocioł do rurociągu, napełniamy go wodą i przeprowadzamy próbę. Podczas testów monitorujemy odczyty manometru, który rejestruje poziom ciśnienia, a także monitoruje wygląd nieszczelności w stawach.

Wniosek

Opisane powyżej schematy ogrzewania parowego (z jednym lub dwoma obwodami, z cyklem otwartym lub zamkniętym) wykazują maksymalną wydajność w domach prywatnych i domkach.

Ten projekt można wdrożyć niezależnie, ale jeśli nie masz doświadczenia w prowadzeniu prac związanych z ciepłownictwem, lepiej zaangażować profesjonalistów w rozwiązanie problemu, przynajmniej na etapie projektowania. I w niuansach wykonywania poszczególnych operacji, film wideo podany w artykule pomoże zrozumieć.
