Ogrzewanie pieca w prywatnym domu: jak poprawić wydajność

15-10-2018
Ogrzewanie

Współczesny rynek systemów klimatycznych jest pełen różnych urządzeń termicznych, które działają na każdym typie nośników energii. Ale stary, dobry piecyk na drewno nie został zapomniany, ponieważ jeśli dokonasz pewnych zmian w standardowym projekcie, możesz ogrzać mieszkanie o wystarczająco dużej powierzchni. W tym artykule opisano, jak sprawić, aby ogrzewanie piecowe w domu było wydajniejsze i tańsze.

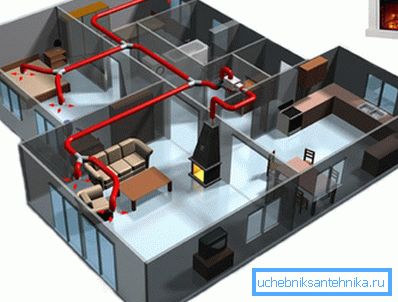

Piec może skutecznie ogrzewać nie tylko jeden pokój, ale cały dom

Zawiera ogrzewanie pieca

Klasyczne ogrzewanie piecowe w domu - podczas korzystania z rosyjskiego pieca lub kominka - nierównomiernie ogrzewa powietrze w pomieszczeniu. Bezpośrednio w pobliżu ogrzewanej struktury temperatura jest wyższa niż wszystko, a gdy się od niej oddala, powietrze staje się zimniejsze.

Dlatego inżynierowie pracujący przy projektowaniu systemów klimatycznych wynaleźli specjalny obwód grzewczy - wymiennik ciepła zamontowany w komorze spalania lub na kominie, wewnątrz którego krąży czynnik chłodzący. Po podgrzaniu płyn jest rozprowadzany przez wstępnie ułożone rury przez grzejniki, ogrzewając nie tylko pomieszczenie, w którym piec jest zainstalowany, ale także pozostałe pomieszczenia w domu.

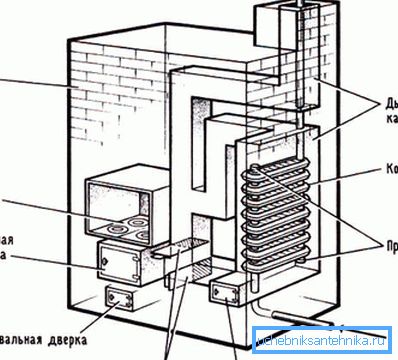

Zdjęcie przedstawia schemat pieca opalanego drewnem, wyposażonego w obieg wody grzewczej.

Mówiąc najprościej, piec w tym przypadku działa jak konwencjonalny kocioł grzewczy, który jest częścią klasycznego systemu podgrzewania wody. Jednak w przeciwieństwie do tych ostatnich, jest w stanie ogrzać nie tylko chłodziwo, ale także powietrze w pomieszczeniu (jako klasyczny projekt).

Zaletą takiego układu jest to, że układ domu z ogrzewaniem piecowym może być dowolny, ponieważ rury układane są według dowolnego schematu (zwłaszcza w układach z wymuszoną cyrkulacją chłodziwa).

Istnieją dwa główne typy rejestrów wymiany ciepła, których cechy znajdują odzwierciedlenie w tabeli.

Różnorodność Opis
Z rur Stosuje się go w piecach, na których ma się później przygotować w żywności. Płyta kuchenna jest łatwo montowana nad takim wymiennikiem ciepła. Rurowe rejestry ogrzewania mogą być wykonane z okrągłych lub ukształtowanych części (ta ostatnia jest wygodniejsza). Wybierz rury o wystarczająco dużym przekroju (ponad 35 mm) i grubych ścianach. Następnie płyn będzie się nagrzewał bardziej efektywnie, a wymiennik ciepła będzie trwał dłużej.
Blacha stalowa Wykonany jest z blach o grubości co najmniej 3 mm (dla pieca węglowego - co najmniej 5 mm). Minusem systemu jest to, że trudno jest zainstalować kuchenkę nad takim rejestrem grzewczym (nie będzie się dobrze nagrzewać). Plus - możliwość elastycznego wymiarowania, większej wydajności i trwałości.

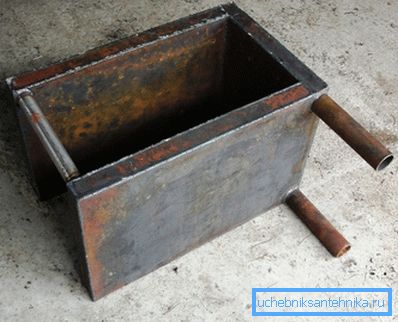

Wymiennik ciepła z blachy stalowej

Wskazówka! Jeśli wyposażysz kuchenkę w piec, wówczas paliwo (drewno lub węgiel) będzie tak oszczędne i wydajne, jak to tylko możliwe, ponieważ energia cieplna uwolniona podczas spalania służy dwóm celom jednocześnie.

Ogrzewanie pieca za pomocą rejestrów wody i baterii jest najbardziej powszechne na obszarach wiejskich, gdzie nie ma głównego gazu, a linie energetyczne nie wytrzymują obciążenia z zainstalowanego kotła elektrycznego. Jeśli chodzi o nagrzewnice na olej napędowy lub węgiel, piec omija je znacznie pod względem wydajności, ponieważ w tym przypadku stosuje się również energię cieplną wychodzących produktów spalania.

Główną wadą instalacji wymiennika ciepła w piecu opalanym drewnem lub piecem węglowym jest znaczne zmniejszenie objętości komory spalania. Oznacza to, że będziesz musiał częściej wysyłać drewno kominkowe lub kupić specjalny palenisko, które zapewnia długotrwałe spalanie paliwa.

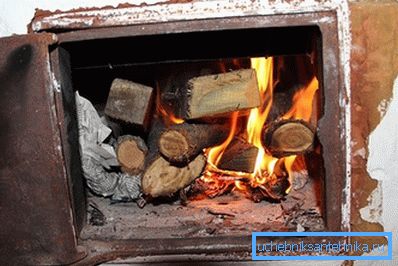

Minus system ogrzewania piec w potrzebie ciągłego dodawania paliwa

Jeśli planujesz zaprojektować ogrzewanie piecowe w prywatnym domu, w którym ludzie nie powinni żyć przez cały rok, należy regularnie opróżniać nośnik ciepła z rur i grzejników lub wybrać inny schemat ogrzewania.

Niezależna instalacja

Układanie nowego pieca

Jakikolwiek schemat ogrzewania pieca prywatnego domu, który jest oczywisty od samej nazwy, wymaga kamiennego pieca opalanego drewnem, w którym zainstalowany jest rejestr wymiany ciepła.

Pytanie można rozwiązać na dwa sposoby:

  1. Instalowanie wymiennika ciepła w istniejącej konstrukcji w domu. Musisz wybrać urządzenie, które pasuje do istniejącego pieca lub zamówić wymiennik ciepła o pożądanej wielkości w specjalistycznym warsztacie (cena w tym przypadku będzie wyższa). Jeśli masz doświadczenie z urządzeniem spawalniczym, możesz sam spawać konstrukcję.

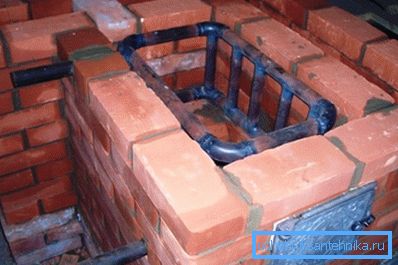

Wymiennik ciepła powinien idealnie pasować do wymiarów komory spalania
  1. Układanie nowego pieca własnymi rękami. Jest to metoda bardziej czasochłonna, ale można dokładniej określić wymiary rejestru wody i pieca, zapewniając wystarczającą moc sieci klimatycznej i utrzymując normalny rozmiar komory spalania paliwa.

Zwróć uwagę! Kupując wodny wymiennik ciepła lub zamawiając go w wyspecjalizowanym warsztacie, należy upewnić się, że grubość warstwy wody wynosi co najmniej 3 cm. W przeciwnym razie, jeżeli szybkość obiegu płynu przez rury jest niewystarczająca, woda może wrzeć.

Konieczne jest zwrócenie uwagi na grubość stali, z której wykonane są ściany wymiennika ciepła. Muszą mieć co najmniej 5 mm, w przeciwnym razie projekt szybko się przepali. Pamiętaj, że węgiel daje wyższą temperaturę płomienia i wymaga bardziej trwałego rejestru wody, a jeśli planujesz użyć drewna opałowego, możesz zatrzymać się na mniej masywnych odmianach.

Zastanówmy się nad niektórymi niuansami projektowania pieca, które należy obserwować, aby dom z ogrzewaniem piecowym nagrzał się bardziej efektywnie, a zaprojektowana przez ciebie sieć klimatyzacji trwa dłużej:

  1. Aby uniknąć zniszczenia pieca, należy zapewnić szczelinę między wymiennikiem ciepła a ścianami konstrukcji.

Jego wielkość zależy od materiału zastosowanego wymiennika ciepła:

  • z rur metalowych do ogrzewania - od 10 do 15 mm;
  • z blachy stalowej - od 5 do 10 mm.

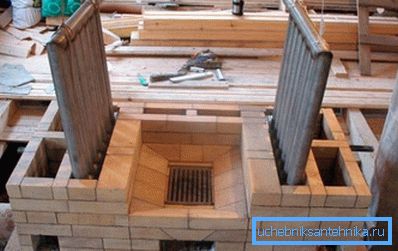

W produkcji pieca należy zapewnić szczeliny do rozszerzalności cieplnej materiału wymienników ciepła.

Należy również pamiętać, że z biegiem czasu technologia ta jest zatkana produktami spalania, sadzy i pozostałości paliwa. W rezultacie wydajność instalacji grzewczej znacznie spada, a sam piec może się zawalić. Aby tego uniknąć, zaleca się wykonanie małych drzwi lub zaworu do czyszczenia.

  1. Możesz zainstalować wymiennik ciepła wody nie w komorze spalania paliwa, a na rurach, które przynoszą gorący dym na zewnątrz. Wielu wykwalifikowanych ekspertów od pieców zaleca stosowanie tego schematu jako podstawy. Podczas używania drewno opałowe lub węgiel umieszczony w palenisku pali się bardziej oszczędnie, a energia cieplna gorących gazów jest wykorzystywana bardziej efektywnie.

Instalowanie wymiennika ciepła w gotowym piekarniku

Ta opcja wymaga rejestrów ogrzewania o odpowiedniej wielkości.

Możesz zainstalować go za pomocą dwóch podstawowych schematów:

  1. Bez demontażu płyty. Metoda ta jest stosowana w piecach wyposażonych w stalową lub żeliwną powierzchnię do gotowania, które można łatwo zdemontować bez niszczenia głównej konstrukcji.

Zwróć uwagę! Zainstalować obieg grzewczy, całkowicie unikając demontażu pieca, nie uda się. Konieczne jest usunięcie kilku cegieł lub kamieni, aby wydobyć wlot i wylot z rejestru ogrzewania.

W każdym piecu konieczne jest zapewnienie połączeń rur
  1. Z częściowym demontażem pieca. Tutaj trzeba rozebrać piec do podstawy komory paliwa (zwykle jest wbudowany w kratkę, zapewniając dostęp powietrza). Po zainstalowaniu wymiennika ciepła struktura zostaje przywrócona do pierwotnej postaci.

Podczas modernizacji pieca można zmienić konfigurację kanałów dymowych. Ale musisz upewnić się, że normalny ciąg jest utrzymywany, w przeciwnym razie twoja zmiana spowoduje dym w pokoju i uwolnienie produktów spalania do pomieszczenia.

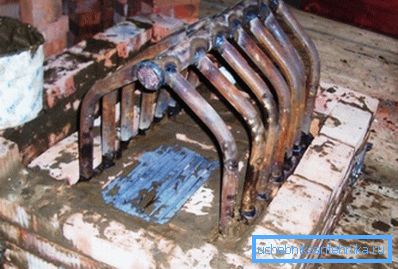

Wymiennik ciepła jest zainstalowany na podstawie komory spalania.

Projektowanie pozostałej części systemu grzewczego

Rury i grzejniki w domu są montowane zgodnie z klasycznym schematem. W celu wydajniejszego ogrzewania wszystkich pomieszczeń zaleca się stosowanie układu dwururowego. W takim przypadku nawet najdalsze pomieszczenie otrzyma część ciepła.

Największy efekt można osiągnąć, instalując pompę cyrkulacyjną. Płyn przez rury będzie krążył bardziej intensywnie, co ostrzeże ją przed gotowaniem w wymienniku ciepła.

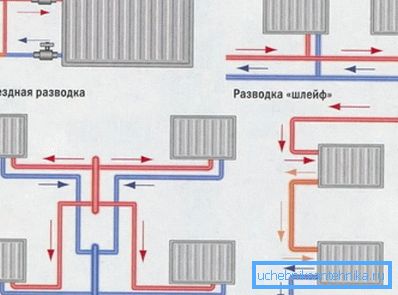

Schematy połączeń elektrycznych rur grzewczych w prywatnym domu

Wniosek

Ogrzewanie piecowe jest doskonałym wyborem dla domów prywatnych położonych na obszarach wiejskich, gdzie nie ma głównego gazu. Są doskonałą alternatywą dla kotłów na paliwo ciekłe i na paliwa stałe.

Jeśli jednak chcesz ogrzać bardzo duży dom, piec (nawet z rejestrem wody) nie wystarczy. Konieczne jest stosowanie innych rodzajów urządzeń klimatycznych. Możesz dowiedzieć się więcej na ten temat z filmu opublikowanego w tym artykule.
