Ogrzewanie podłogowe: stworzyć komfort i pozbyć się

26-03-2018
Ogrzewanie

Często do ogrzewania pojedynczych mieszkań wykorzystywany jest system podgrzewania wody z kotłem grzewczym i grzejnikami. Istnieje wiele wad takiego schematu, ale głównym jest konieczność instalowania dużych i nie zawsze estetycznie wyglądających akumulatorów, które psują wygląd pomieszczenia. Dlatego ogrzewanie wiejskiego domu z ciepłymi podłogami staje się coraz powszechniejsze.

Cechy projektu tego rodzaju systemów klimatycznych zostaną omówione poniżej.

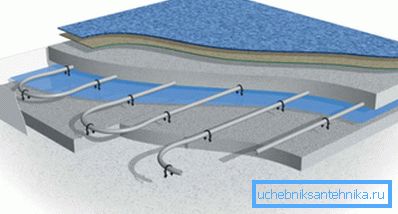

Ogrzewanie podłogowe może nie być dodatkowe, ale główny system grzewczy

Wybór systemu grzewczego

Grzejniki lub ciepła podłoga

Przed jakimkolwiek właścicielem gruntu, który chce zbudować własny dom, prędzej czy później pojawia się pytanie o wybór rodzaju sprzętu klimatycznego. Najczęściej stosowanymi opcjami są ogrzewanie grzejników i ogrzewanie podłogowe.

Konieczne jest nadanie pierwszeństwa temu lub innemu systemowi na etapie opracowywania projektu ogrzewania prywatnego domu.

Aby ułatwić podjęcie decyzji, wymieńmy cechy obu systemów:

  • nieporęczne części grzejników prawie nigdy nie pasują do projektu pomieszczenia, podczas gdy rury znajdujące się pod podłogą będą całkowicie niewidoczne;

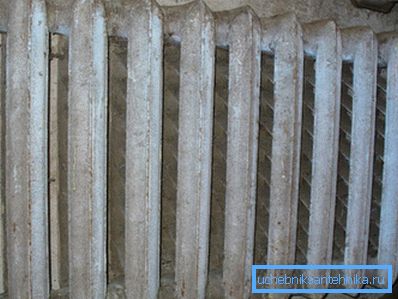

Grzejnik rzadko wpasowuje się w wnętrze pomieszczenia
  • grzejniki rozpraszają ciepło we wszystkich kierunkach, powodując znaczne straty przez ściany, a podłoga podgrzewa wyłącznie powietrze w pomieszczeniu;
  • Aby osiągnąć komfort w pomieszczeniu, grzejniki wymagają podgrzania powietrza do temperatury 20-22 stopni Celsjusza, a system z ciepłą podłogą zapewnia komfort nawet w wieku 18-19 lat;
  • grzejniki (z wyjątkiem żeliwnych) mają niską bezwładność - szybko się nagrzewają i chłodzą, podczas gdy ciepłe podłogi wymagają czasu, aby ogrzać pomieszczenie, ale po zatrzymaniu dopływu chłodziwa temperatura w pomieszczeniu pozostaje wysoka przez dłuższy czas;
  • Koszt ogrzewania grzejnika operacyjnego jest wyższy niż koszt utrzymania ogrzewanej podłogi.

Zwróć uwagę! Ogrzewanie wodne - ogrzewanie podłogowe lub grzejniki - wymaga kotła grzewczego. Jego rodzaj i moc zależą od zastosowanego schematu ogrzewania. Dlatego wybieraj bardzo ostrożnie, ponieważ aby coś zmienić później, będzie to niemożliwe lub bardzo kosztowne.

Projektowanie dowolnego systemu ogrzewania: ciepłej podłogi i grzejników wymaga znacznych inwestycji finansowych. Jednak w pierwszym przypadku ilość wydanych pieniędzy będzie znacznie większa. Czynnik ten ogranicza szeroką dystrybucję opisywanego typu sieci grzewczych.

Działanie ogrzewania podłogowego jest znacznie tańsze

Należy zauważyć, że instrukcja montażu systemów grzewczych pozwala połączyć ogrzewanie podłogowe z ogrzewaniem grzejników. Najważniejsze jest, aby mieć wystarczającą pojemność kotła i zorganizować prawidłową cyrkulację płynu chłodzącego (jeśli jest używany).

Elektryczność lub woda

Tak więc zdecydowaliście się na ogrzewanie domu za pomocą izolowanych termicznie podłóg, ale nie grzejników. Następnie musisz dokonać wyboru na rzecz konkretnego źródła energii. Są tu dwie opcje: użyj prądu lub rur, przez które krąży woda, ogrzewana przez kocioł.

Rozważ zalety i wady każdego z programów:

  1. Przy stosowaniu elektryczności wysokość jastrychu może wynosić od 3 do 6 cm, jeśli zamontujesz rury, to z oczywistych powodów grubość wzrasta do 15 cm.
  2. Energia elektryczna jako nośnik energii kosztuje więcej niż paliwo lub paliwo stałe, więc jeśli chcesz użyć podgrzewanej podłogi jako głównego ogrzewania, lepiej użyć wody, w przeciwnym razie koszt mediów będzie zbyt wysoki.

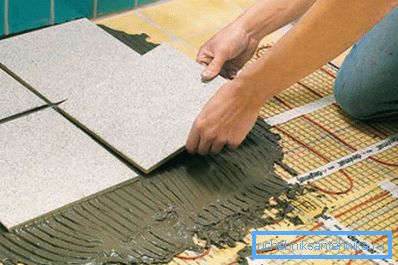

Elektryczne ogrzewanie podłogowe (na zdjęciu) jest łatwe do zainstalowania, ale mniej ekonomiczne

Wskazówka! W wyspecjalizowanych sklepach budowlanych dostępne są specjalne maty termiczne, które mają wysoką wymianę ciepła i są energooszczędne. Zaleca się jednak montowanie ich tylko w małych pomieszczeniach.

  1. Budowa podgrzewanych podłóg wodnych jest droższa niż elektryczna. Jednak wielokrotnie odzyskujesz koszty podczas pracy. Ponadto zastosowanie kotła gazowego lub na paliwo stałe zamiast ogrzewania elektrycznego spowoduje odciążenie linii energetycznej, co jest bardzo ważne dla obszarów wiejskich.

Projektowanie

System ma ogrzewanie podłogowe, a ogrzewanie za pomocą grzejników różni się znacząco od siebie. Nieprawidłowo zainstalowane lub nieprawidłowo zadokowane baterie można zmienić w dowolnym momencie, a naprawa ogrzewania podłogowego wymaga otwarcia dekoracyjnej podłogi i zniszczenia betonowego jastrychu.

Dlatego należy bardzo ostrożnie podejść do projektu systemu grzewczego wykorzystującego ogrzewanie podłogowe, biorąc pod uwagę wszystkie istniejące SNiP, DBN, GOST i inne.

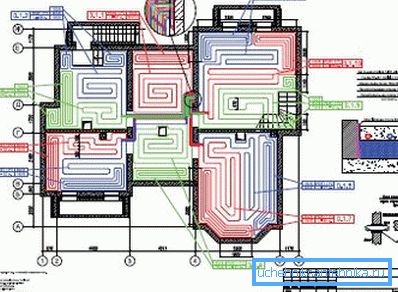

Przed zainstalowaniem systemu ogrzewania za pomocą ogrzewania podłogowego konieczne jest wykonanie szczegółowego projektu.

Prawidłowo przygotowany projekt pozwala dokładnie określić:

  • ile materiałów (rur, kształtek) jest potrzebnych do stworzenia sieci klimatycznej;
  • Jaka liczba dodatkowych elementów (pompy obiegowe do ogrzewania, matryce kolektora, zawory odcinające) będą wymagane w procesie pracy.

Do opracowania projektu potrzebne będą następujące informacje:

  • powierzchnia pomieszczenia, wysokość sufitów i geometryczny kształt pomieszczenia;
  • wartość optymalnej temperatury, jaką ma osiągnąć system klimatyczny;
  • inne ważne funkcje.

Pamiętaj, aby sporządzić schemat, w którym są wskazane:

  • punkty instalacji szaf kolektorów;
  • układ poszczególnych obwodów grzewczych;
  • lokalizacje złączy kompensacyjnych i tak dalej.

Wskazówka! Obliczenia i sporządzenie szkicu można wykonać niezależnie, ale lepiej jest użyć specjalnego oprogramowania do tego celu. Komputer będzie dokładniej uwzględniał wszystkie niuanse i funkcje, a także pozwala uniknąć większości błędów projektowych.

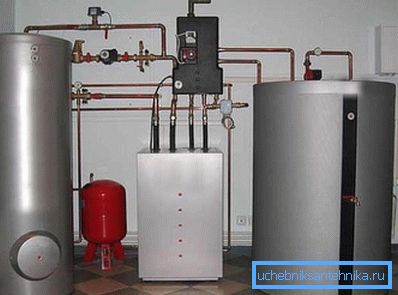

Właściwie wybierz moc urządzeń grzewczych

Konieczne jest zwrócenie szczególnej uwagi na pojemność cieplną zainstalowanego sprzętu. Powinno wystarczyć podniesienie temperatury w pomieszczeniach do poziomu 20-25 stopni Celsjusza. Pozwoli to zrekompensować straty ciepła przez różne elementy konstrukcyjne budynku.

Pamiętaj, że jeśli wybierzesz elektryczne ogrzewanie podłogowe, nie można ich położyć pod meble, więc musisz wcześniej pomyśleć o instalacji szafek, sof, łóżek i tak dalej. Dlatego, nawiasem mówiąc, schemat podgrzewania wody jest bardziej powszechny.

Projektowanie ciepłej podłogi

Przygotowanie

Teraz omówimy bardziej szczegółowo, w jaki sposób samodzielnie ustawić ogrzewanie prywatnego domu z podgrzewaną podłogą.

Musisz zacząć od etapu przygotowawczego, który składa się z następujących działań:

  1. Ziemia jest przygotowywana. Dopuszczalna różnica wysokości na podłodze nie powinna przekraczać 5 mm. W przeciwnym razie należy stosować samopoziomujące się mieszanki w celu wyeliminowania nieczystości. Naturalnie powierzchnia powinna być oczyszczona z gruzu, gruzu i pyłu.
  2. Materiał o niskim współczynniku przewodności cieplnej kładzie się na równym podłożu.. Jego grubość powinna wynosić co najmniej 3 cm, zaleca się stosowanie specjalnych mat do ogrzewania podłogowego z już umocowanymi grzebieniami do przytrzymywania rur metalowo-plastikowych.

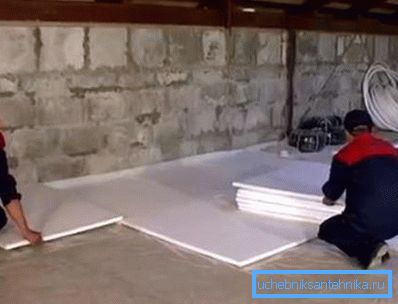

Przed instalacją rur należy ułożyć materiał termoizolacyjny
  1. Wybrany system ogrzewania - ciepła podłoga z ciekłym nośnikiem ciepła - wymaga obowiązkowej obecności specjalnej taśmy tłumiącej. Należy ją ułożyć na styku z szorstką podstawą i ścianami tak, aby znajdowała się powyżej warstwy izolacyjnej i jastrychu.
  2. Warstwa chłodziwa pokryta jest folią z odbijającą ciepło powierzchnią. Następnie na górze ułożona jest siatka wzmacniająca, na której zamocowane są rury za pomocą plastikowych klipsów. Sekcje rurociągów stykające się z kompensatorami powinny być dodatkowo zabezpieczone kawałkami plastikowych fałd.

Zwróć uwagę! Jeśli używałeś specjalistycznego materiału z wcześniej ustalonymi wspornikami do izolacji termicznej, musisz naprawić rury za ich pomocą.

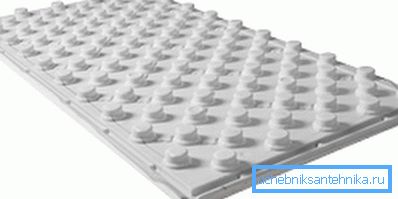

Specjalne maty termoizolacyjne ułatwią montaż rur

Zgromadzenie

Podczas instalowania rur należy zdecydować, w jaki sposób będzie im dostarczany płyn chłodzący. Istnieje schemat ogrzewania podłogowego za pośrednictwem obiegu grzewczego lub w postaci oddzielnej rury zasilającej i rozdzielaczy. Ten ostatni rodzaj jest preferowany, ponieważ pozwala dokładniej kontrolować temperaturę w różnych pomieszczeniach i zmniejszać obciążenie urządzeń grzewczych i elektrycznych.

Jeśli dom w budowie ma kilka pięter, na każdym z nich należy zamontować kolektory.

W tym celu lepiej jest wyposażyć specjalną szafkę, w której zostaną umieszczone następujące elementy:

  • grzebienie do rozprowadzania chłodziwa;
  • elementy mocujące, które włączają i wyłączają zasilanie cieczą;
  • pompy obiegowe, które zapewniają przepływ wody lub płynu niezamarzającego;
  • urządzenia kontrolne i kontrolne.

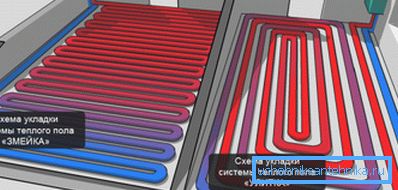

Pętlę rur, które ogrzewają podłogę, można umieścić według dwóch wspólnych schematów:

  1. Snake.
  2. Spirala.
Układanie rur

Preferowany drugi typ instalacji. W tym przypadku straty ciepła z rur umieszczonych bliżej zewnętrznej ściany budynku są znacznie zmniejszone. Aby uzyskać bardziej równomierne nagrzewanie wykładziny podłogowej, należy wybrać prawidłową podziałkę do umieszczenia pętli.

Średnio 1 kwadrat. metrów przestrzeni zajmuje około 5 metrów rur. Pamiętaj, że całkowita długość jednej pętli nie powinna przekraczać 90 m. Jeśli potrzebujesz ogrzać duże pomieszczenia, powinieneś podłączyć kilka niezależnych spiral lub "węży".

Testowanie ciśnienia

Po zakończeniu instalacji, podłączeniu kolektorów, osprzętu elektrycznego, rurociągu zasilającego i tłocznego, system powinien zostać zaciśnięty. Ta procedura pozwala ci jeszcze raz zweryfikować wytrzymałość i szczelność wszystkich połączeń i części.

Aby to zrobić, konieczne jest umieszczenie nośnika ciepła w rurach pod ciśnieniem, który jest nieco wyższy niż standard. W tym trybie instalacja ciepłej podłogi i ogrzewania z grzejnikami (jeśli są obecne) musi działać przez 24 godziny.

Możliwe jest przejście do następnego etapu pracy dopiero po wyeliminowaniu wszystkich stwierdzonych braków i wycieków.

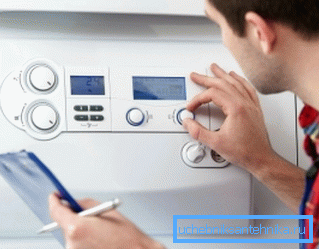

Po zakończeniu instalacji kocioł powinien zostać uruchomiony w celu przeprowadzenia próby ciśnieniowej.

Wylewanie betonu

Pod koniec testu zainstalowane rury są wylewane mieszanką betonową, do której dodaje się plastyfikator, co zwiększa plastyczność jastrychu. Prace należy wykonywać w momencie, gdy rury nie ostygły, w przeciwnym razie po włączeniu ogrzewania rozszerzające się części doprowadzą do pojawienia się pęknięć w podłożu.

Zwróć uwagę! System ogrzewania musi być włączony, podgrzane rury, a następnie, przed wylaniem betonu, wyłączyć.

Zaraz po rozpoczęciu betonowania kocioł został ponownie włączony, a płyn chłodzący dostał się do rur, stopniowo podnosząc temperaturę. Operacja ta powinna trwać trzy dni, aż jastrych w końcu nabierze sił.

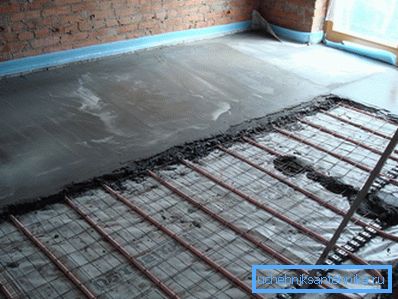

Końcowy etap prac - wylewanie betonu

Wniosek

Ogrzewanie podłogowe to świetny sposób na ogrzanie pomieszczeń, ponieważ oprócz bardziej równomiernego nagrzewania powietrza można pozbyć się nieatrakcyjnych grzejników. Jednak nie jest to jedyny sposób na ukrytą instalację sieci klimatycznych.

Możesz dowiedzieć się więcej na ten temat z filmu opublikowanego w tym artykule.
