Ogrzewanie podłogowe wody w 4 etapach
Ogromna liczba autonomicznych sieci grzewczych to wodne systemy grzewcze, które składają się z kotła grzewczego, rur i grzejników. Jednak nie wszyscy lubią nieporęczne i nie zawsze estetyczne baterie, które są instalowane pod parapetami i nie pasują do wnętrza pomieszczenia. Dlatego coraz więcej osób woli ogrzewanie podłogowe.
Nie jest łatwo zrobić to samemu, ale wynik jest wart wysiłku.
Procedura samodzielnej instalacji ogrzewania podłogowego
Należy natychmiast ostrzec, że niezależnie od tego, czy instalujesz sieć klimatyzacji we własnym domu, czy też poprawiasz ogrzewanie w mieszkaniu, okablowanie ogrzewania podłogowego wśród profesjonalnych instalatorów jest uważane za jeden z najbardziej złożonych procesów budowlanych.
Ale jeśli masz przynajmniej podstawową wiedzę z zakresu budowy i naprawy, posiadasz odpowiednie umiejętności, możesz zrobić wszystko samemu. To pomoże ci pouczać, które dla wygody percepcji dzieli się na kilka kolejnych etapów.

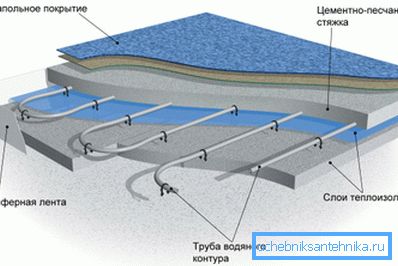

Etap 1. Przygotowanie i izolacja podstawy

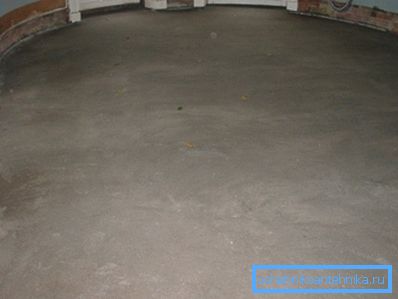

Przede wszystkim należy pozbyć się starych betonowych jastrychów pokrywających podłogę. Jest on demontowany do płyty podłogowej lub podstawy podłogi. Po tym należy upewnić się, że różnica wysokości uzyskanej powierzchni na różnych końcach pomieszczenia nie przekracza 1 cm, a jeśli jest więcej, konieczne jest wyrównanie podstawy za pomocą specjalnych konstrukcji budowlanych.
Następnie powierzchnia jest pokryta folią pełniącą rolę impregnatu, a na obwodzie ścian przykleja się taśmę samoprzylepną. Pomoże to uniknąć odkształcenia podłogi w wyniku jej rozszerzalności cieplnej po uruchomieniu systemu grzewczego.
Wskazówka! Jeśli z jakiegokolwiek powodu w tym samym pomieszczeniu zastosowano kilka obiegów grzewczych w podłodze, należy zainstalować taśmę kompensacyjną i między nimi.
Kolejne zadanie: ochrona przed utratą ciepła. Konieczne jest położyć warstwę izolacji cieplnej na podłodze, w przeciwnym razie znaczna część energii cieplnej nie będzie ogrzewała pomieszczenia, ale podłogę między piętrami.
Wybór materiału zależy od kilku okoliczności:

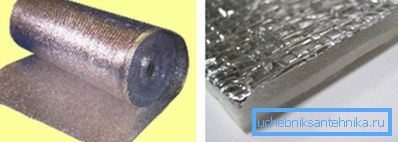

- Jeśli podgrzewanie wody w podłodze jest używane tylko jako dodatek do chłodnicy, musisz użyć pianki polietylenowej, którego powierzchnia ma dodatkową warstwę odbijającą ciepło.
- W przypadku instalacji opisanego systemu w mieszkaniu miejskim lub na drugim piętrze domu (czyli jeśli jest pod nim inny ogrzewany pokój), wystarczy 3-5 cm warstwy pianki.
- We wszystkich innych przypadkach (szczególnie jeśli w domu na parterze jest nierówna podłoga "na ziemi"), konieczne są bardziej poważne środki w celu ochrony przed utratą ciepła.. Na przykład, warstwa rozszerzonej gliny lub arkuszy styropianu o grubości co najmniej 10 cm.
Istnieją specjalne maty izolacyjne do ogrzewania podłogowego. Ich cena jest nieco wyższa, ale są one wyposażone w specjalne wsporniki, które ułatwią instalację rur w przyszłości.
Po ułożeniu izolacji kładzie się siatkę wzmacniającą. Służy nie tylko do zwiększenia wytrzymałości jastrychu betonowego, ale także do przymocowania do niego metalowych rur z tworzywa sztucznego, przez które będzie krążyć gorący płynny nośnik ciepła układu grzewczego.
Etap 2. Nabycie elementów systemu klimatycznego

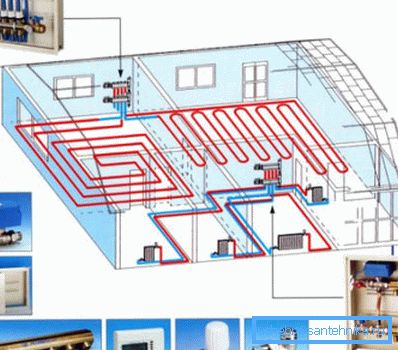

Pod koniec prac przygotowawczych należy zaopatrzyć się w niezbędny sprzęt. System ogrzewania podłogowego składa się z następujących elementów:
| Sprzęt | Opis |
| Kocioł grzewczy | Służy do ogrzania płynu chłodzącego, który następnie jest podawany do rur znajdujących się pod podłogą, które wymieniają energię cieplną z powietrzem krążącym w pomieszczeniu. Przy zakupie należy zwrócić uwagę na rodzaj używanego paliwa i moc grzałki. |
| Pompa cyrkulacyjna | Służy do uporządkowania prądu chłodziwa we wszystkich elementach systemu klimatycznego. Jeśli ciepłą podłogę montuje się razem z grzejnikami, zaleca się zainstalowanie pompy na każdym obwodzie. Dzięki temu można dokładniej regulować mikroklimat. Czasami pompa jest wbudowana w kocioł, więc nie trzeba jej kupować osobno. |
| Zawory | Musi być wyposażony w rury wlotowe i wylotowe kotła. Również zawory, które odcinają dopływ wody, pożądane jest zainstalowanie na innych elementach systemu. Dzięki temu można łatwo zablokować dostęp chłodziwa do wymiany lub naprawy sprzętu. |

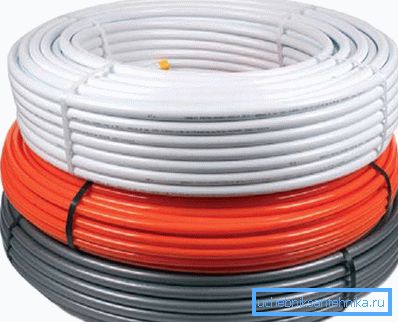

| Rury | Jako materiał do układania ogrzewania podłogowego należy stosować rury wykonane z polipropylenu lub usieciowanego polietylenu. Druga opcja jest preferowana, ponieważ materiał ten ma niższy współczynnik rozszerzalności cieplnej. Rury z polipropylenu są tańsze, ale zaleca się kupowanie ich odmian wzmocnionych włóknem szklanym. |

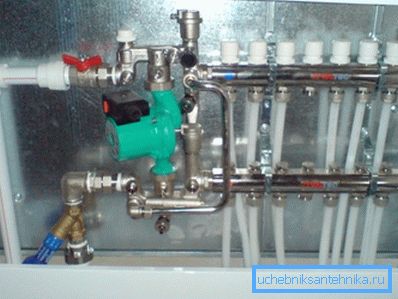

| Kolekcjoner | Ten element to dysza z wieloma otworami do montażu rur. Potrzebne są dwa szczegóły: do rozprowadzania gorącego płynu chłodzącego i zbierania już ochłodzonej wody. Często są montowane w specjalnej szafie kolektora. Jest również zainstalowany inny sprzęt, który pozwala na regulację temperatury i objętości wody, pozbycie się powietrza i tak dalej. |
| Złączki, złączki i inne elementy | Instalacja systemu grzewczego nie może obyć się bez użycia różnych akcesoriów. Konieczne jest połączenie różnych elementów systemu. Kupując, zwracaj szczególną uwagę na jakość. Od szczelności stawów zależy od wydajności całego systemu. |
Zwróć uwagę! Do zainstalowania systemu ogrzewania, ukrytego pod podłogą, konieczne jest stosowanie rur o średnicy od 16 do 20 mm, zdolnych do wytrzymania temperatury nośnika ciepła do 95%. W przeciwnym razie wydajność systemu nie jest gwarantowana, a naprawy mogą kosztować dość dużą sumę pieniędzy.

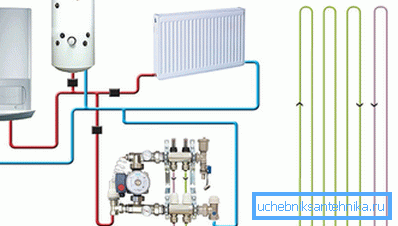

Etap 3. Instalacja kotła
Aby ogrzewanie podłogowe skutecznie ogrzewało pomieszczenia, należy zadbać o zainstalowanie kotła o wymaganej wydajności. Wskazane jest kupowanie sprzętu o wydajności 15-20% wyższej niż szacowano. Pomoże to zrekompensować straty ciepła podczas ogrzewania podłogi.
Nie zapominaj, że do uporządkowania prądu chłodziwa wymagana jest pompa. Jeśli nie jest wbudowany w kocioł, zadbaj dodatkowo o jego zakup.
Instalację kotła należy wykonać zgodnie z instrukcjami dostarczonymi wraz z nim. Pamiętaj, że montaż urządzeń gazowych przeprowadzają wyłącznie specjaliści po uzyskaniu odpowiedniego zezwolenia.
Etap 4. Układanie rur i napełnianie jastrychu

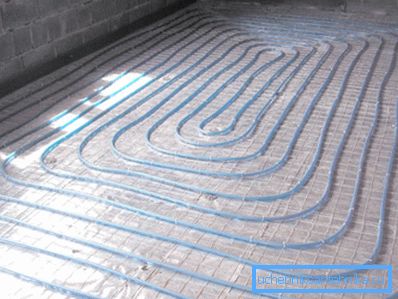

Rurociągi do ogrzewania podłogowego są mocowane w miejscu instalacji za pomocą specjalnych wsporników. Można także przymocować części za pomocą plastikowych pasków do siatki wzmacniającej. Jednak pierwsza opcja ułatwia instalację i pozwala na ostrożniejsze ułożenie rur na podłodze.
Sam proces układania jest prosty.
Po prostu wykonaj kilka wskazówek:
- Rury metalowe i plastikowe sprzedawane są w postaci dużych motków. Nie można wyciągnąć z nich poszczególnych elementów rurociągów, trzeba stopniowo rozluźniać zatokę, jeśli chodzi o układy na podłodze.

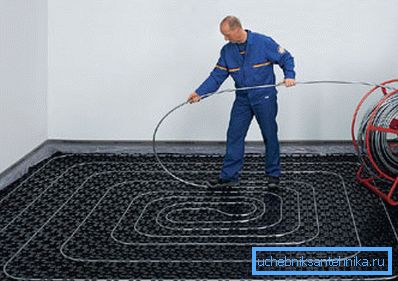

- Zakręty powinny być dostosowane, aby spełnić wymagania dotyczące minimalnego promienia gięcia. W przypadku większości produktów jest równa pięciu średnicom sekcji wewnętrznej.
- Jeśli wykonasz zbyt ostry zakręt, na plastikowej rurze powstaje charakterystyczny pasek jaśniejszego koloru. Oznacza to, że integralność części może być zagrożona podczas działania. Nie możesz użyć tego przedmiotu. Cały rurociąg należy wymienić, ponieważ łączniki rurowe nie mogą być wlane do betonu.
- Rurociągi przechodzące przez ściany muszą być izolowane piankowymi osłonami z polietylenu, pianki polistyrenowej lub podobnego materiału.
- Podłącz rury do rozdzielacza. Upewnij się, że złącza są szczelne, w przeciwnym razie mogą powstawać przecieki w tych miejscach.
- Po zakończeniu instalacji system powinien zostać zaciśnięty. W tym celu uruchamia się, nieznacznie zwiększając ciśnienie chłodziwa w stosunku do nominalnego. Więc ogrzewanie powinno działać dzień.
W tym czasie ujawnione zostaną wszystkie wady i wycieki. Należy je usunąć, po czym następuje ponowne wykonanie procedury obciskania.

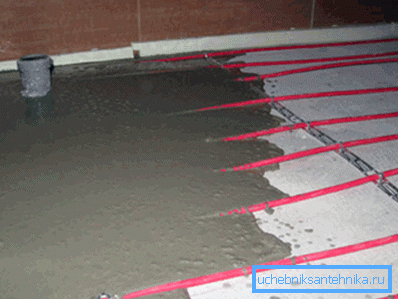

Rozlewając rury betonowym roztworem należy wziąć pod uwagę kilka cech:
- Jeśli jako posadzkę dekoracyjną zostanie użyta płytka ceramiczna, jastrych powinien mieć grubość 3-5 cm lub zmniejszyć odległość między sąsiednimi rurami do 10 cm, w przeciwnym razie podłoga nie będzie się nagrzewać równomiernie, a obszary zimnego i gorącego powietrza będą odczuwane podczas chodzenia po niej.
- Kiedy planowane jest pokrycie podłogi laminatem lub linoleum, grubość jastrychu zmniejsza się. Aby zapobiec zniszczeniu betonu, możesz użyć dodatkowej siatki wzmacniającej. Minimalizujesz straty ciepła i zwiększasz wydajność systemu.
Konieczne jest uruchomienie systemu na początku pierwszych przymrozków, ponieważ ma on wysoką bezwładność cieplną. Osiągnięcie komfortowego poziomu temperatury zajmuje około 3-5 dni.
Z drugiej strony może zrobić dobrą obsługę. W przypadku awaryjnego wyłączenia kotła, sieć klimatyczna wydziela nagromadzoną energię cieplną przez dość długi czas.
Wniosek
Wyraźnie podążając za powyższą sekwencją czynności, możesz z łatwością zbudować w swoim domu system ogrzewania podłogowego, który zastąpi klasyczne grzejniki. Ale to nie jedyny sposób na zainstalowanie ukrytych elementów grzewczych.
W szczególności w podobny sposób można zamaskować grzejniki w podłodze. Aby uzyskać więcej informacji na ten temat, zobacz film poniżej.
