Ogrzewanie słoneczne: 5 kroków, aby zaoszczędzić na

W dzisiejszych czasach różne energooszczędne technologie wykorzystujące alternatywne i odnawialne źródła energii stają się coraz powszechniejsze w budownictwie prywatnym. Obejmują one ogrzewanie słoneczne prywatnego domu.

Po zbudowaniu takiego systemu, będziesz w stanie ponad połowę obniżyć koszty ogrzewania domu w zimnych porach roku i, być może, całkowicie zrezygnować z używania gazu lub paliwa stałego.

Instalacja ogrzewania słonecznego

Funkcje specjalne

Solarne systemy ogrzewania domu mają pewne cechy, o których powinieneś wiedzieć przed przejściem do własnej produkcji.

Rozważmy poszczególne elementy konstrukcyjne tej innowacyjnej sieci inżynieryjnej i niuanse ich konstrukcji:

1. Ogrzewanie słoneczne domu wiejskiego, jak sama nazwa wskazuje, odbywa się za pomocą promieni ultrafioletowych wysyłanych przez światło dzienne. Oświetlają specjalnie wykonane lub zakupione panele, które są układem rur umieszczonych w specjalnym pudełku, którego górna część jest przezroczysta i wystawiona na działanie światła słonecznego.

W tych kolektorach energia cieplna promieni słonecznych jest przekazywana do płynu chłodzącego, którym jest woda, płyn niezamarzający lub powietrze.

Zwróć uwagę! Za pomocą słonecznych wymienników ciepła można wyposażyć i ogrzać szklarnie. Należy jednak pamiętać, że w większości regionów Rosji taki system, działający niezależnie, nie jest w stanie zapewnić pożądanego mikroklimatu. Może być konieczne dodatkowe włączenie do systemu kotła gazowego lub nagrzewnicy dla innych rodzajów paliwa.

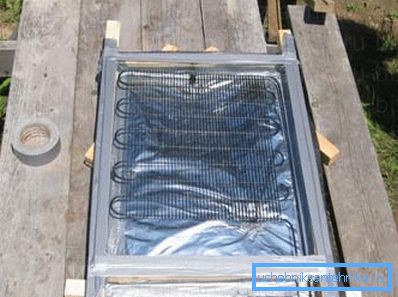

1. Panele słoneczne do ogrzewania można wykonać w domu. Materiałem do nich będą metalowe rury, spawane w specjalny sposób do zamkniętego systemu.

Wymagane spacje w następujących rozmiarach:

• dostarczać zimno i usuwać gorącą wodę - rozmiar rury? cale i grubość ścianki 1 mm;
• do kratki - rury o mniejszej średnicy i cieńszych ściankach, umożliwiające szybszy transfer ciepła.

Możliwe jest wykonanie słonecznych podgrzewaczy wody do ogrzewania z 15-20 długości rur 1,6-2 metrów.

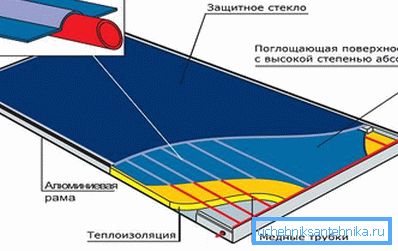

1. Aby słońce było jak najbardziej efektywne, rury kolektora muszą być umieszczone w specjalnie zaprojektowanym drewnianym pudełku. Jego ściany wykonane są z krawędziowych desek o grubości 25 mm i wystarczająco długiej, aby zamknąć w nich rury (z reguły około 120-180 mm).

Dno może być wykonane ze sklejki, poliwęglanu lub płyty pilśniowej. Można go dodatkowo wzmocnić drewnianymi listwami lub w prętach o przekroju 30x30 mm.

Ale na tym pudełku projektowym kolektor słoneczny się nie skończył. Konieczne jest ogrzanie konstrukcji, dzięki czemu ogrzewanie słoneczne będzie jeszcze bardziej wydajne.

Robi się to w następujący sposób:

• spód pudełka jest pokryty pianką;
• zainstalowana izolacja jest chroniona przez arkusz cynowy lub ocynkowany;
• montowany jest na nim wstępnie zmontowany grzejnik, który jest zamocowany za pomocą zacisków lub okapów.

Zwróć uwagę! Pożądane jest pokrycie wszystkich wewnętrznych części pudła czarną farbą, która pochłania energię słoneczną. Ponadto należy zwrócić uwagę na to, aby szklane lub przezroczyste plastikowe pokrycie górne było możliwie jak najbardziej szczelne.

1. Rury kolektora są połączone ze sobą za pomocą gwintowanych łączników. Zadbaj o szczelność stawów. Zagęszczanie można przeprowadzić za pomocą konopi lub specjalnej taśmy polimerowej. Przed gwintowaniem zaleca się również pominąć silikonowe uszczelnienie.
2. Ogrzewanie słoneczne domu zapewnia zbiornik, w którym będzie się gromadzić woda nagrzewana w wymienniku ciepła.. Może to być metalowy lub plastykowy zbiornik, którego ścianki są izolowane pianką lub innym materiałem o niskim współczynniku przewodności cieplnej.

Możesz zrobić drewniane pudełko, w którym można umieścić magazyn wody, i wypełnić resztę przestrzeni izolatorem ciepła (rozszerzoną gliną, pianą itp.).

Zewnętrzna powierzchnia zbiornika lub skrzynki jest korzystnie pomalowana na kolor srebrny, co zmniejszy utratę ciepła i zwiększy efektywność projektowanego systemu.

1. Ogrzewanie ze słońca działa tylko wtedy, gdy w rurach jest ciśnienie.. Dlatego konieczne jest zainstalowanie awangardy - hermetycznego pojemnika o objętości około 30 litrów. Posiada zawór regulacyjny, który otwiera i zamyka wlot.

Montaż krok po kroku w systemie

Montaż gotowych elementów w jeden system jest prosty i składa się z 5 kroków.

Krok 1

Zainstalowany jest zbiornik, który gromadzi wodę ogrzewaną przez słońce, a zbiornik jest odpowiedzialny za utrzymanie niezbędnego ciśnienia (awankamera). Musi być naprawiony około 1-1,5 metra nad dyskiem.

Krok 2

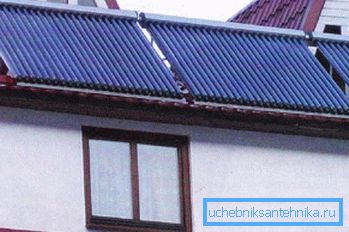

Umieszczone słoneczne wymienniki ciepła. Najlepsze miejsce dla nich znajduje się na południowej ścianie domu lub na dachu. W tym ostatnim przypadku pożądane jest zainstalowanie paneli pod kątem 30-45 stopni względem horyzontu. W takim przypadku systemy ogrzewania słonecznego będą działać wydajniej.

Krok 3

Zainstalowane elementy są połączone z rurami.

Wskazane jest używanie części w dwóch różnych rozmiarach:

• ? cale - dla dostarczania wody z wodociągu do awankamera i usuwania wody z słonecznych wymienników ciepła (pod ciśnieniem);
• 1 cal - dla pozostałych segmentów sieci.

Wszystkie rurociągi muszą być izolowane. Do tego można użyć gotowych skorup ze spienionego polietylenu lub włókna bazaltowego.

Krok 4

Ogrzewanie - słoneczne lub jakiekolwiek inne - wymaga nośnika ciepła. Dlatego po zakończeniu montażu rury powinny być wypełnione wodą. W tym celu projekt powinien zawierać zawory do tankowania i spustu, które znajdują się w dolnej części systemu.

Dopływ wody powinien zostać zatrzymany po pojawieniu się na strychu znajdującym się na poddaszu.

Krok 5

Ostatnim etapem jest uruchomienie. W tym celu wystarczy otworzyć zawór zasilania. Następnie poziom wody w awankamerze zmniejszy się, dopóki zawór w niej nie zablokuje otworu. Nawiasem mówiąc, to urządzenie może być używane do kontrolowania poziomu wody.

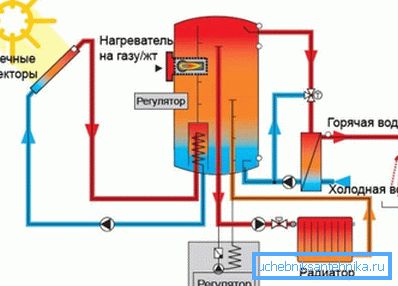

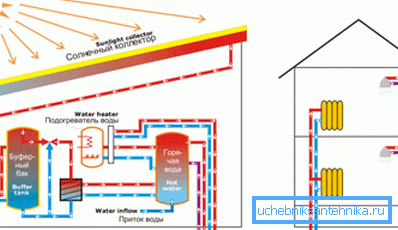

Schemat ogrzewania słonecznego

Działanie systemu jest następujące. Woda podgrzewana w solarnym wymienniku ciepła trafia do zbiornika magazynowego, skąd może być przekazywana do grzejników lub ciepłej wody. W tym drugim przypadku woda jest dodawana do systemu przez awankera.

Przy niewystarczającej wydajności instalacji grzewczej do obiegu podłączony jest kocioł gazowy lub inny podgrzewacz, który dodatkowo podgrzewa wodę w zbiorniku.

Zwróć uwagę! Oprócz schematu opisanego powyżej istnieje ogrzewanie powietrza słonecznego - nieco łatwiej jest go zbudować własnymi rękami, jednak wydajność jest znacznie niższa. Dlatego zaleca się rozmyślanie nad wyżej opisanymi odmianami za pomocą płynu przenoszącego ciepło.

Wniosek

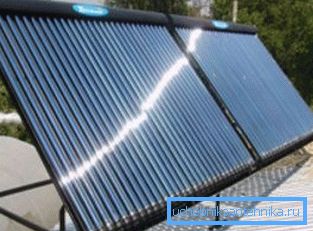

Domowe ogrzewanie słoneczne domu nie tylko pozwoli Ci zaoszczędzić pieniądze. W ten sposób dbamy o środowisko.

Możesz dowiedzieć się więcej informacji na temat energooszczędnych technologii, które można wykorzystać w konstrukcji wiejskiego domu na podstawie wideo w tym artykule.
