Ogrzewanie wodne typu "zrób to sam" - porady ekspertów

Opcje ogrzewania prywatnego domu w chwili obecnej jest wiele, począwszy od starego pieca do grzejnika, a kończąc na tak wciąż egzotycznych jak pompa ciepła lub kolektor słoneczny. Tradycyjnie jednak uważa się, że jest on ogrzewany za pomocą ciekłego nośnika ciepła lub wody. Chociaż może wydawać się to problematyczne dla kogoś, ale mimo to ogrzewanie wodą własnymi rękami jest prawdziwe i omówimy to teraz.

Wybór konstrukcji i materiałów

Oczywiście ogrzewanie prywatnego domu nie jest fizyką jądrową, ale aby nie mieć problemów w przyszłości, zanim zaczniesz podgrzewać wodę, powinieneś dokładnie przemyśleć, który system jest odpowiedni dla twojego domu i stąd odbieraj materiały.

Rodzaje projektów

Po pierwsze, poznajmy obieg wody w systemie. Tutaj są 3 opcje, najprostszy jest naturalny przepływ wody. Praca takiej konstrukcji jest całkowicie oparta na elementarnych prawach fizyki, ciepło wznosi się i schładza zjazdy. Mimo pozornej prostoty montażu takie okablowanie powinno być bardzo ostrożne, wyraźnie obserwując kąt nachylenia.

W zależności od długości linii może wahać się w granicach 2-5?. Ale z reguły ułatwiają to, dla każdego liniowego metra linii przewidziane jest nachylenie 10 mm. W tym przypadku im mniejsze kąty i skręty, tym wyższa wydajność. Zbiornik wyrównawczy w tej konstrukcji jest zamontowany w najwyższym punkcie, jego objętość dla dowolnego układu musi wynosić co najmniej 10% objętości chłodziwa.

W tej chwili najbardziej powszechne są systemy z wymuszonym obiegiem wody. Elektryczna pompa cyrkulacyjna, która zapewnia ruch chłodziwa przy danej prędkości, po prostu wcina się w zamkniętą pętlę, kąt nachylenia tutaj nie odgrywa dużej roli.

Niektórzy eksperci wyodrębniają połączone systemy jako oddzielną grupę, ale jest to kwestia kontrowersyjna. Kombinację uważa się za układ zdolny do pracy zarówno z obiegiem naturalnym, jak i sztucznym, ale w istocie jest to projekt o naturalnym prądzie, do którego wprowadzono pompę cyrkulacyjną.

Rada: od kiedy zamierzamy zainstalować improwizowane ogrzewanie wody, mając jedynie ogólną wiedzę w dziedzinie ciepłownictwa, najlepszym wyborem będzie projekt z wymuszonym obiegiem. Tutaj nie musisz skrupulatnie mierzyć każdego stopnia, pompa w każdym przypadku zapewni normalny obieg.

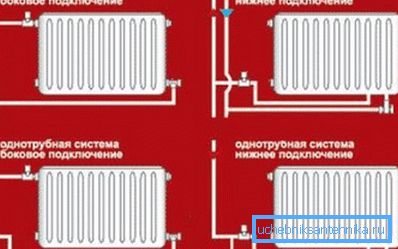

Istnieje również okablowanie jedno i dwużyłowe. Pierwsza opcja jest zwykle używana z naturalnym przepływem płynu, z grzejnikami połączonymi szeregowo w rzędzie. Aby wyrównać temperaturę, zwiększając odległość od kotła, zwiększ liczbę sekcji grzejnika.

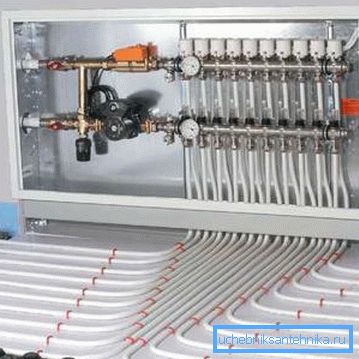

Wariant z okablowaniem dwururowym jest bardziej progresywny, ponieważ pozwala osiągnąć tę samą temperaturę we wszystkich grzejnikach. Mówiąc prosto, do każdego punktu jest wejście i wyjście prawie z kotła. Dodatkowo, jeśli chcesz zrobić ciepłą podłogę, możesz ją wyposażyć tylko w taki system. Ale krążenie jest wymuszone.

Kocioł jako serce systemu

Niekwestionowanym, uznanym liderem jest tutaj sprzęt gazowy. W porównaniu z konkurentami takie ogrzewanie jest prawdopodobnie najbardziej ekonomiczne. Kaloryczna zawartość gazu jest ogromna, bez konieczności ciągłego monitorowania pieca i wyposażenia miejsca do przechowywania paliwa. Ale niestety nie wszędzie istnieje możliwość dostarczenia gazu.

Ważne: kotły gazowe są opłacalne tylko wtedy, gdy istnieje główny gazociąg. Gaz skroplony będzie kosztować nie mniej niż prąd lub dobry węgiel.

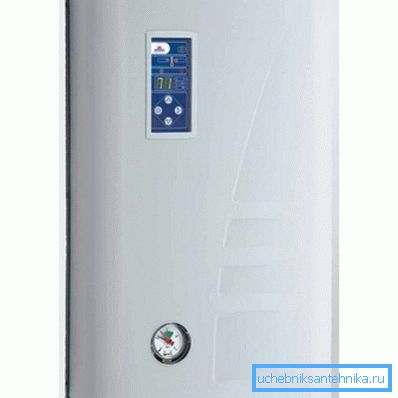

Na drugim miejscu jest sprzęt elektryczny. Jest przyjazny dla środowiska, działa cicho i nie wymaga tak wielu pozwoleń operacyjnych.

Wszystko, czego potrzeba, to układanie trójfazowej linii o przekroju co najmniej 6 mm ?. Wszystko jest dobrze, ale z jakiegoś powodu cena energii elektrycznej nie spada, a działanie takiej jednostki będzie kosztować całkiem niezły cent.

Dla tych, którym główny gaz nie jest dostępny, a ogrzewanie z elektrycznością nie może sobie pozwolić, solidny kocioł będzie dobrym wyjściem. Teraz produkowane są uniwersalne jednostki, które są praktycznie wszystkożerne, mogą pracować na każdym rodzaju paliwa stałego, od drewna lub frytek, po kok i pelety. Prywatną, uproszczoną wersję takich jednostek można uznać za tradycyjne piece murarskie z wbudowanymi rejestrami ogrzewania.

Wskazówka: historia nie będzie kompletna, jeśli nie wspomnimy o kotłach na paliwo ciekłe. Ale jeśli utoniesz na paliwie dieslowskim lub nafcie, to ogrzewanie będzie złote. Dlatego należy tutaj mówić tylko o jednostkach zajmujących się rozwojem ropy.

Takie paliwo kosztuje pensa, a ponadto, jeśli dobrze przeszukujesz, możesz je znaleźć za darmo, ponieważ wiele firm z przyjemnością się go pozbędzie, po prostu nie zapłacisz za recykling.

Rury w systemie grzewczym

Najbardziej popularną w niedawnej przeszłości była metal. Teraz został zastąpiony przez plastik i metal-plastik. Jeśli chodzi o konstrukcje stalowe, eksperci zalecają używanie ich tylko do okablowania z pojedynczą rurą z naturalnym obiegiem.

Do tego potrzebujesz giętarki do rur, sprzętu spawalniczego i umiejętności profesjonalnego gotowania.

Wskazówka: możesz użyć miedzianych rur, ale cena ich gryzie i musisz je lutować tylko za pomocą lutu srebrnego, blaszka pęknie z czasem.

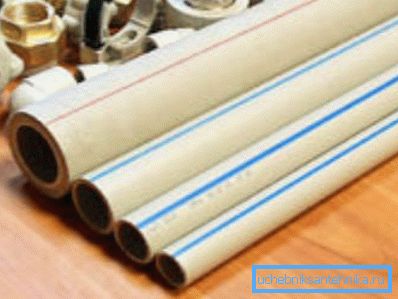

Urządzenie z tworzywa sztucznego do podgrzewania wody jest w tej chwili najlepszą opcją, ale tutaj są pewne subtelności. Kohl, zdecydowaliśmy się założyć własne ręce, lepiej jest preferować polipropylen. Do spawania potrzebujesz specjalnej lutownicy i nożyczek. Instrukcja spawania jest niezwykle prosta, można ją opanować w pół godziny.

Rury metalowo-plastikowe to dobra rzecz, ale nie nadają się do otwartych przewodów, ich mechaniczna wytrzymałość jest zbyt słaba. Ale w przypadku układu ogrzewanej podłogi, metal-plastik jest uważany za materiał niemal idealny.

Możliwe jest również zastosowanie wzmocnionego polietylenu pod ciepłą podłogą, ale jego jakość jest gorsza, a ponadto jest śliska, a łączniki na niej nie są mocno trzymane.

Kolejność montażu

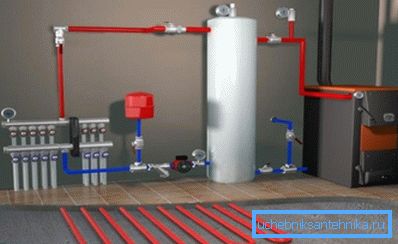

• Instalacja ogrzewania wody własnymi rękami odbywa się w przejrzystym, wielokrotnie sprawdzonym schemacie. Zawsze zaczynaj od instalacji jednostki głównej, kotła grzewczego. Najlepiej byłoby, gdyby eksperci doradzili wylewanie oddzielnego, niewielkiego betonowego fundamentu o wysokości 40-50 mm pod nim. Ale jeśli nie jest to możliwe, można to zrobić za pomocą arkusza żelaza, na którym nakłada się arkusz azbestu.

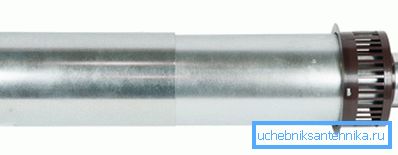

• Gdy urządzenie jest sztywno zainstalowane i zamocowane, można przystąpić do ustawienia komina. W przypadku urządzeń gazowych można uzyskać instalując współosiową rurę, wszystkie inne typy wymagają instalacji stacjonarnego pionowego komina. Luki i połączenia są rozmazane roztworem gliny lub szamotu. Nie można tu użyć cementu, pęknie.

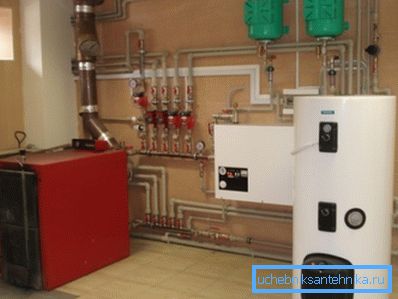

• Sama kotłownia powinna mieć dobrą wentylację, może być wymuszona lub naturalna, ale w każdym przypadku lepiej jest zainstalować specjalny zawór na wylocie wentylacyjnym, aby regulować przepływ.
• Eksperci zalecają wykonywanie i wyjmowanie z kotła wyłącznie za pomocą metalowych rur.. Dotyczy to każdego rodzaju kotła. Później, z bezpiecznej odległości, już dokonuje się przejście do głównego materiału układu rur, ale minimalny przekrój na końcówce dla metalu wynosi 22 mm, dla plastiku lub metalu-tworzywa wynosi 26 mm.
• Średnica rury, która wpływa do urządzenia lub je opuszcza musi być taka sama jak w samym kotle.. Ta sekcja powinna być utrzymana do pierwszego rozgałęzienia, po którym rury o mniejszej średnicy są już zamontowane.

Ważne: istnieje przekonanie, że lepiej jest wyposażyć kotłownię w piwnicy. Dotyczy to wszystkich systemów, z wyjątkiem gazu - urządzenia gazowe są całkowicie zabronione w piwnicy. Co więcej, taka kotłownia nie może być wyposażona w pomieszczenie komunikujące się z piwnicą, ponieważ gaz jest cięższy od powietrza, aw przypadku wycieku gromadzi się w najniższym punkcie, a konsekwencje nie są trudne do przewidzenia.

• Następnie należy wyraźnie narysować trasę okablowania rurowego i miejsce instalacji grzejników. Same grzejniki powinny być umieszczone pod otworami okiennymi. Niezależnie od tego, jak ogrzewasz dom, okna są słabym punktem, a przepływ ciepła w górę blokuje chłód z okna. Również nie będzie zbyteczne przyklejanie ściany za chłodnicą folią, będzie ona służyć jako odbłyśnik ciepła.
• Im więcej zakrętów i ostrych zakrętów na linii, tym gorszy system będzie działał, więc wszystkie zwoje powinny być tak gładkie i zaokrąglone, jak to tylko możliwe.. Idealnie, wylot z kotła powinien znajdować się poniżej poziomej linii grzejników, jest to szczególnie ważne podczas naturalnego obiegu.

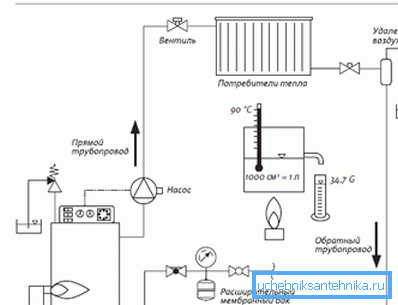

• Jak wspomniano wcześniej, zbiornik wyrównawczy jest instalowany w dowolnym systemie.. Może być otwarty lub zaplombowany. W pierwszym przypadku jest to po prostu duży zbiornik zainstalowany na wysokości nie mniejszej niż 3m nad kotłem. W przypadku konstrukcji z naturalnym prądem jest on instalowany na wyjściu, w pobliżu grzejników.
• Hermetyczny zbiornik wyrównawczy podzielony na pół przez membranę. Poniżej znajduje się woda nad powietrzem. W przypadku podniesienia poziomu cieczy membrana wygina się i tworzy nadmierne ciśnienie. Kiedy temperatura wraca do normy, płyn jest ponownie wciskany do układu. Montowanie takiego węzła może być wszędzie.
• Po zamontowaniu przewodu chłodnicy rura powraca do kotła. Tutaj, przed urządzeniem, z reguły zainstalowana jest pompa cyrkulacyjna, ale przed nią, w sekcji między grzejnikami a pompą, koniecznie zamontowany jest filtr.
• Nie zapomnij zainstalować zaworu spustowego w najniższym punkcie instalacji, do awaryjnego rozładowania lub planowanego wtrysku wody.

Film pokazuje subtelności pracy organizacyjnej i instalacji.

Wniosek

Podsumowując powyższe, chciałbym zauważyć, że pierwsze uruchomienie systemu powinno odbywać się pod kierunkiem specjalisty. Ponadto pożądane jest, aby był to prawdziwy, certyfikowany fachowiec, porady od "kompetentnego" sąsiada mogą kosztować więcej.
