Piec ceglany z ogrzewaniem wody w domu

Pytania o ogrzewanie domu zawsze interesowały naszych rodaków, ponieważ jest to prawie podstawowy czynnik komfortu. Oczywiście na rynku jest teraz wiele różnych ofert, ale nie każdy może sobie pozwolić na elektryczne kotły grzewcze i wszędzie nie ma gazu. Na takim tle optymalnym rozwiązaniem jest piec murowany z ogrzewaniem wodnym z złożonymi rękami.

Cechy pieców ceglanych

Wszystkie tego typu konstrukcje znane są od kilkuset lat i od dawna udowadniają swoją niezawodność. Ale preferując takie ogrzewanie, musisz zważyć zalety i wady.

Co jest dobrą taką opcją

• Jeśli próbujesz ogrzać dom za pomocą konwencjonalnego pieca na paliwo stałe, to średnio 1m? konstrukcje zdolne do podgrzania 30m? powierzchnia standardowego domu z sufitami do 3m. W związku z tym okazuje się, że im większy dom, tym bardziej trzeba zbudować piec. System, który ma wbudowane rejestry wody, generuje 2,5 razy więcej ciepła i może mieć dość skromny rozmiar.
• Jeżeli instrukcja układania konstrukcji została wykonana zgodnie ze wszystkimi wymaganiami, piec będzie wiernie służył przez kilkanaście lat. Kontrola prewencyjna i naprawy kosmetyczne pod kontrolą każdego właściciela, w przeciwieństwie do wersji z kotłem na paliwo stałe.

• W chwili obecnej istnieje kilka wspólnych projektów, jeśli rosyjski piec nie nadaje się do każdego pomieszczenia, a jego instalacja wymaga wysokich kwalifikacji, wówczas szwedzkie lub holenderskie piece ceglane z ogrzewaniem wodnym własnymi rękami, z wielką chęcią, można złożyć.
• Innym pozytywnym aspektem takiego ogrzewania jest to, że w tym przypadku nie jest konieczne budowanie złożonych struktur wielokanałowych, jeżeli nie ma mowy o obecności powierzchni do smażenia, wówczas taki układ może być montowany na podstawie konwencjonalnego kominka.

Ważne: jeżeli maksymalna efektywność tradycyjnej konstrukcji murowanej nie przekracza 50%, to przy użyciu dobrych rejestrów, właściwych rurociągów i wbudowanych w układ pompy cyrkulacyjnej do ogrzewania, wydajność może osiągnąć nawet 85%, co jest porównywalne z nowoczesnymi kotłami na paliwo stałe.

• Nie ostatnią rolę odgrywa cena materiałów budowlanych i paliwa.. Sam projekt można złożyć z materiału pozostałego po budowie domu. Jeśli chodzi o paliwo, drewno opałowe, węgiel lub brykiety nie należą do bardzo drogich typów i są prawie dostępne dla prawie wszystkich.
• Większość konstrukcji jest wyposażona w powierzchnię do smażenia i piekarnik, który pozwala na równoczesne gotowanie potraw.

Wady systemu

• Aby uruchomić system przy projektowaniu, potrzeba czasu, w przeciwieństwie do jednostek elektrycznych, do rozgrzania ceglanych ścian konstrukcji, a nośnik ciepła w rurociągu zajmie co najmniej pół godziny.

• Jeśli porównamy z kotłami na paliwa stałe o porównywalnej wydajności, to wymiary takich konstrukcji będą znacznie większe. Dodatkowo, powinny one być instalowane z reguły w centrum mieszkania, co zajmuje dużo przestrzeni użytkowej.
• Każdy system ogrzewania paliwa stałego wywołuje powstawanie dostatecznie dużej ilości pyłu. Ponieważ nie próbujesz, ale będziesz musiał wyczyścić pokój, w którym piec ceglany jest zainstalowany znacznie częściej.
• Wszystkie konstrukcje takiego planu są obiektami o zwiększonym zagrożeniu pożarowym. Nie mogą pracować w trybie offline. Oprócz prawdopodobieństwa pożaru nadal istnieje niebezpieczeństwo rozprzestrzeniania się tlenku węgla w przypadku niewłaściwego działania lub wrzenia płynu chłodzącego w systemie, co jest również obarczone nieprzyjemnymi konsekwencjami.

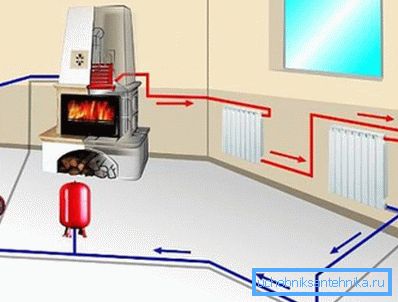

Porady dotyczące konfiguracji systemu

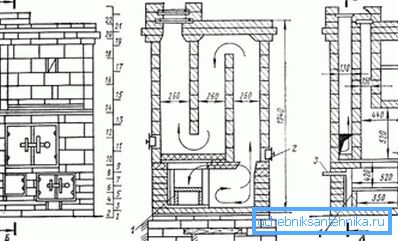

W istocie takie konstrukcje są przodkami nowoczesnych kotłów na paliwo stałe. Ale w przeciwieństwie do nich przenoszenie ciepła odbywa się nie tylko za pomocą rur i systemu grzejników, ale również z samego pieca.

Poza tym o wiele łatwiej i taniej jest złożyć piece ceglane z ogrzewaniem wodnym, niż zainstalować kocioł na paliwo stałe.

Kilka słów o rejestrze

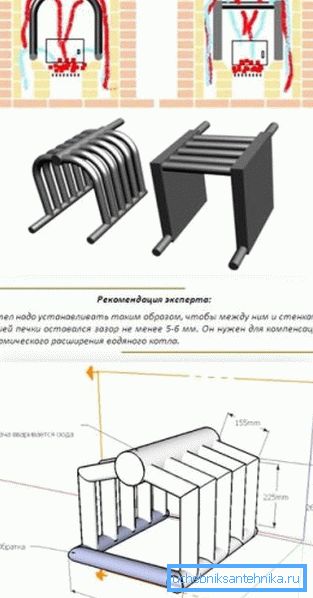

Metalowy rejestr można, bez przesady, uznać za serce całego systemu grzewczego. Ten projekt jest instalowany bezpośrednio w piecu i odpowiada za poziom ogrzewania chłodziwa.

Najprostszą i najtańszą opcją jest zainstalowanie prostokątnego metalowego zbiornika bezpośrednio w piecu. Taki zbiornik wykonany jest ze stali żaroodpornej o grubości 3 mm lub większej, najczęściej ze stali nierdzewnej.

Ogrzać dom na 200m? Wystarczy zbiornik o długości 750 mm, szerokości 500 mm i wysokości 300 mm. Moc wyjściowa jest wykonywana na górze konstrukcji, rura powrotna wcina się w dno zbiornika.

Rejestry spawane ze stali nierdzewnej o grubości ścianki co najmniej 3 mm uważane są za bardziej funkcjonalne. Ogrzewanie w tym przypadku wzrasta kilkakrotnie, stąd wydajność systemu jest nieproporcjonalnie wyższa.

Wskazówka: obecnie nie jest trudno znaleźć żelazne rejestry na rynku, w opinii większości specjalistów są one najlepszą opcją. Przede wszystkim żeliwo nie jest podatne na korozję, praktycznie nie przepala się, a co najważniejsze, materiał ten jest uważany za najlepszy akumulator ciepła.

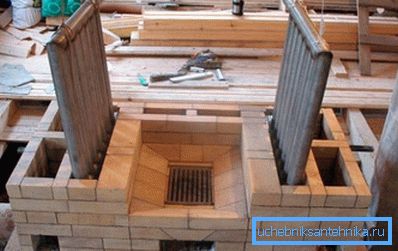

Podczas instalacji należy zwrócić uwagę na lokalizację rejestru. Im większy kontakt z ogniem, tym lepsza wydajność.

Ale jednocześnie, niezależnie od konfiguracji zbiornika, między nim a ścianami pieca powinna być przerwa kompensacyjna wynosząca co najmniej 5 mm. W przeciwnym razie podczas ogrzewania metal zacznie się rozszerzać, a ściany pieca pękną.

Zbiornik membranowy

Aby zamontować rejestr w skrzyni ogniowej jest tylko częścią sprawy, równie ważne jest właściwe ułożenie układu rur. Każdy system ogrzewania zbudowany na tej zasadzie powinien być wyposażony w zbiornik rozprężny lub membranowy. Z reguły jest instalowany na rurze powrotnej, ale to nie ma znaczenia, niektórzy mistrzowie wolą zamontować go w najwyższym punkcie systemu.

W układzie z naturalną cyrkulacją płynu chłodzącego jego funkcję pełni zwykły metalowy pojemnik. Ale teraz, w większości przypadków, właściciele wolą instalować pompy obiegowe. W takim systemie pożądane jest zainstalowanie prawdziwego zbiornika membranowego.

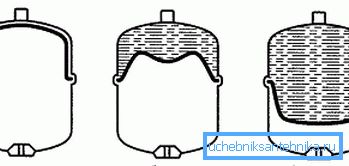

Urządzenie jest szczelnym metalowym pojemnikiem, w którego górnej części znajduje się zawór. Powietrze jest pompowane przez zawór, tworząc nadciśnienie w układzie. Gdy temperatura wzrasta, nośnik ciepła rozszerza się proporcjonalnie, wyciskając nadmiar do zbiornika membranowego. W procesie chłodzenia powietrze, które naciska na membranę, kompensuje spadek ciśnienia w układzie.

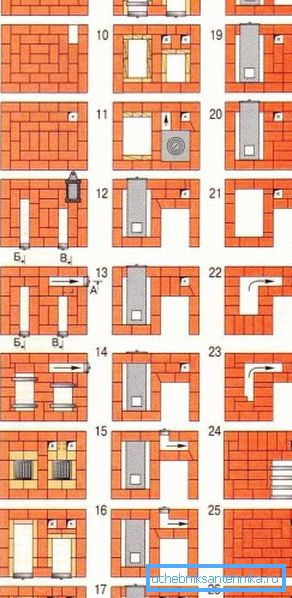

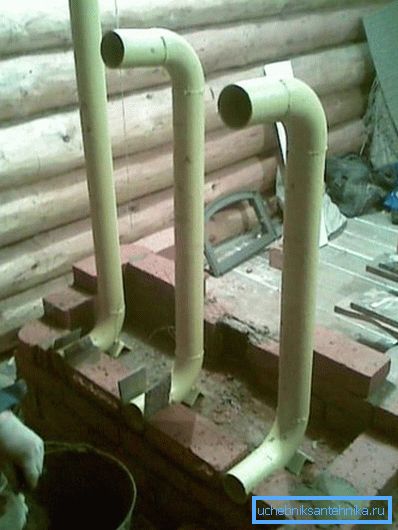

Kilka chwil układania pieca

Jak wspomniano wcześniej, piece ceglane z ogrzewaniem wodnym mogą być składane własnymi rękami, ale jeśli nie jesteś pewien swoich umiejętności, to jeszcze lepiej jest zaprosić specjalistę.

Chociaż w każdym razie istnieją ogólne zasady, które naruszają, nie jest pożądane.

• Wszystkie piece murarskie wykonane są z litej czerwonej cegły. Pusta cegła nie jest zalecana do stosowania nawet w okładzinach. Faktem jest, że pustaki są izolatorem termicznym, w tym przypadku może tylko szkodzić.
• Jeśli ma się podgrzać drewnem, komorę ogniową można złożyć ze zwykłej wypalonej cegły. Ale jeśli istnieje prawdopodobieństwo użycia wysokogatunkowego koksu lub węgla kamiennego, na przykład antracytu, wówczas zalecamy złożenie paleniska ze specjalnej cegły szamotowej, która jest używana do budowy wielkich pieców.
• Nie trzeba oszczędzać na grubości ścian, oprócz ciężaru samego pieca, to także doda obciążenie z rejestrów.
• A jednak, każda kamienna konstrukcja wymaga niezawodnego fundamentu, tak jak w przypadku pieców, tutaj fundament powinien być układany osobno iw żadnym przypadku nie może stykać się ze wspólnym fundamentem domu, minimalna odległość między nimi powinna wynosić 50-100 mm.

Film pokazuje niektóre subtelności systemu instalacyjnego.

Wniosek

W tym przypadku rozmawialiśmy o ogrzewaniu domu. Nie jest jednak zbyteczne, aby pamiętać, że jeśli metalowy zbiornik na wodę zostanie włożony równolegle do systemu, odegra rolę kotła pasywnego, w wyniku czego w domu pojawi się ciepła woda do potrzeb domowych.
