Piece grzewcze na olej opałowy - cechy i wykonanie

15-02-2018
Ogrzewanie

Każdy właściciel stara się obniżyć koszty ogrzewania do minimum, co osiąga się za pomocą grzejników pracujących na najbardziej opłacalnych rodzajach paliwa. W niektórych przypadkach najtańszym nośnikiem energii jest olej odpadowy, który gromadzi się w warsztatach i stacjach obsługi.

W tym artykule przyjrzymy się urządzeniom pieców operujących na tym paliwie i sposobie ich samodzielnego wytwarzania.

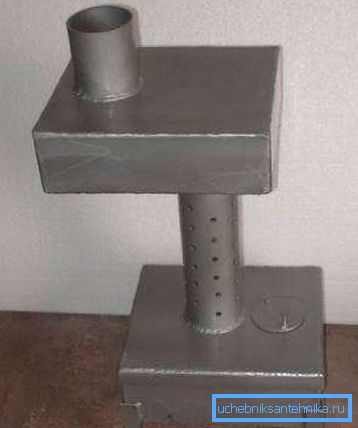

Domowy piec na odpady oleju

Produkcja

Projekt domowego pieca

Piec, pracujący nad projektem, ma dość prostą konstrukcję i składa się z następujących elementów:

Niższa wydajność Jest to zbiornik, do którego wlewa się olej. Pojemnik powinien być wyposażony w otwór do napełniania oleju, a także otwór do regulacji intensywności spalania.
Rura palnika z otworami Zaprojektowany, aby wzbogacać opary paliwa o tlen.
Górny czołg Służy jako główny moduł grzewczy.
Komin Przeprowadza usuwanie produktów spalania. Konstrukcja powinna być wykonana z żaroodpornych rur przy użyciu wysokiej jakości okuć.

Wskazówka! Możesz poprawić ogrzewanie pomieszczenia, łącząc komin z murem. Wynika to z faktu, że rozgrzana cegła jest dłuższa niż żelazo wydziela ciepło.

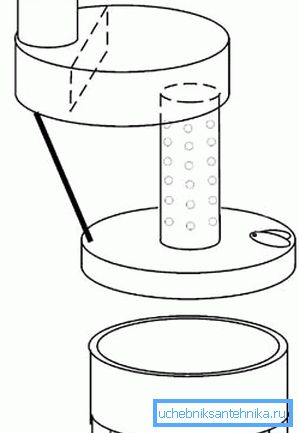

Schemat pieca powietrznego na zużytym oleju

Zbiorniki wykonane są z blachy stalowej o grubości 4 mm. Górna pokrywa drugiego zbiornika wykonana jest z grubszej blachy stalowej - 6-8 mm. Pozwala to wydłużyć żywotność urządzenia, ponieważ zapobiega szybkiemu nagrzewaniu.

Ponadto istnieją pewne wymagania dotyczące rury łączącej:

  • Średnica musi wynosić co najmniej 100 mm.
  • Długość powinna być cztery razy większa od średnicy.
  • Na całym obszarze rury łączącej należy wiercić otwory o średnicy 9 mm. Z reguły są one rozmieszczone w sześciu rzędach, z każdorazowo po 8 otworów. Wynik powinien mieć 48 dołków.

Projekt znajduje się pionowo. W tym samym czasie w górnym zbiorniku znajduje się rura do komina. Nogi są przyspawane do dolnej części, na przykład metalowych narożników.

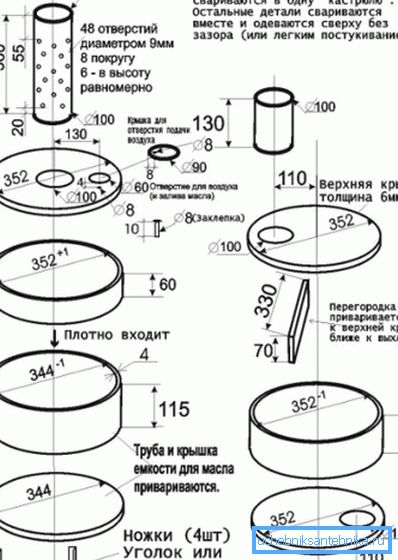

Schemat pieca ze wskazaniem wielkości części

Aby nadać produktowi bardziej estetyczny wygląd, można go pokolorować mieszanką następujących składników:

Płynne szkło 500 mililitrów
Proszek aluminiowy 200 gramów
Kreda naziemna 20 gramów

Wskazówka! Proces tworzenia pieca można znacznie uprościć za pomocą butli z tlenem lub gazem, a nie spawać blach ze stali. Taka wydajność może trwać wiele lat, ponieważ ma wystarczającą grubość ścianki.

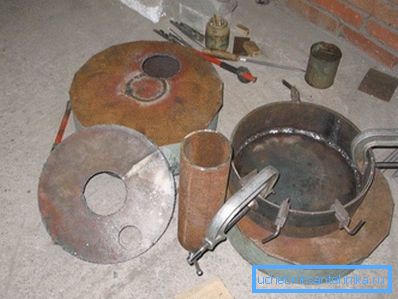

Na zdjęciu - przygotowane szczegóły projektu

Niektóre niuanse produkcji

Przed przystąpieniem do produkcji urządzenia zalecamy zapoznanie się z poniższymi niuansami tego procesu:

  • Wymiary urządzenia mogą być dowolne, jedyna rzecz do zwiększenia lub zmniejszenia projektu powinna być proporcjonalna. Dlatego powinieneś najpierw wykonać rysunek z wymiarami.
  • Średnica otworów w rurze łączącej powinna wynosić 10 procent średnicy samej rury.
  • Wlew oleju i pokrywy powietrzne powinny łatwo obracać się na śrubie lub nitach. Dostosowując ich położenie, można zmienić zużycie paliwa i moc cieplną urządzenia.

Zwróć uwagę! Górna część konstrukcji nagrzewa się najbardziej, więc może wypalić się rok po rozpoczęciu pracy. Aby zwiększyć żywotność górnego zbiornika, zainstaluj wentylator w bezpiecznej odległości. To rozwiązanie zwiększy nie tylko trwałość, ale także sprawność pieca.

Jak widzimy, instrukcje do wykonania takiego projektu są dość proste. W związku z tym, aby to pod życie każdego rzemieślnika domu, który wie, jak pracować z urządzeniem spawalniczym. W przeciwnym razie możesz skorzystać z pomocy profesjonalnego spawacza.

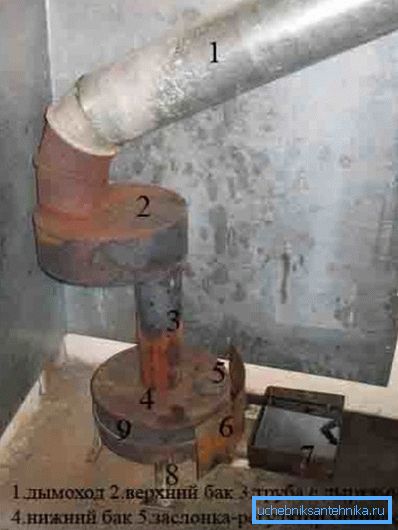

Piec podłączony do komina

Cechy pieca do pracy

Operacja

Rozważany projekt pieca zapewnia ogrzewanie powietrzne.

Proces jego działania jest następujący:

  • Przed zapaleniem sprawdzić komin i dolny pojemnik w celu przedostania się wody.
  • Następnie przez otwór w zbiorniku należy wlać 2-3 litry oleju.
  • Następnie musisz zrobić knot z szmat, naoliwić go i podpalić.
  • Płonący bezpiecznik jest przepychany przez otwór, a zatem olej jest zapalany. Z reguły podgrzewanie oleju zajmuje od jednej do pięciu minut. Proces ten można przyspieszyć, dodając niewielką ilość nafty do paliwa.

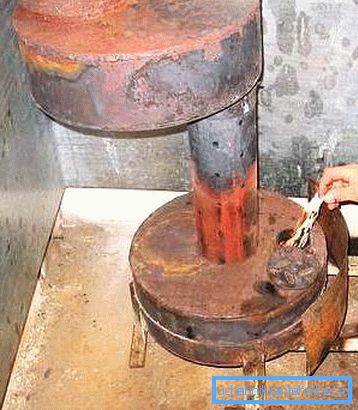

Strzelanie z pieca

Jednocześnie w celu bezpiecznego użytkowania urządzenia należy przestrzegać następujących zasad:

  • Stosowanie acetonu, benzyny lub innych łatwopalnych cieczy zamiast oleju jest surowo zabronione, ponieważ w tym przypadku eksplozja jest nieunikniona.
  • Nie jest wskazane, aby woda dostała się do oleju, ponieważ może to spowodować wybuch płomienia.. Odpowiednio, w przypadku zapłonu w piecu, woda nie może być użyta do gaszenia płomienia.
  • Palenisko można obsługiwać tylko w pomieszczeniu z pracującym systemem wentylacyjnym, w przeciwnym razie możliwe jest gromadzenie się tlenku węgla.
  • Wokół piekarnika musi znajdować się co najmniej 50 cm wolnej przestrzeni.
  • Piec powinien znajdować się na idealnie płaskiej poziomej powierzchni.
  • Nie pozostawiaj łatwopalnych materiałów ani przedmiotów w pobliżu urządzenia.. Ponadto takich substancji nie należy eksploatować w pobliżu pracującej grzałki.

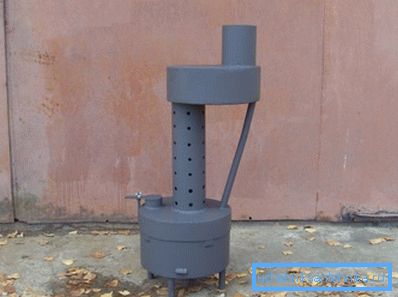

Projekt ma kompaktowy rozmiar.

Zalety

Do zalet tych pieców należą niektóre z najważniejszych punktów:

  • Jak wspomniano powyżej, taki piec nie jest trudny do zrobienia własnymi rękami.
  • Urządzenie jest bardzo ekonomiczne w eksploatacji, w dodatku w większości przypadków można uzyskać paliwo prawie za darmo.
  • Usterka pieca jest wykluczona ze względu na prostotę jego konstrukcji.
  • Górna powierzchnia pieca może być wykorzystana jako gotowanie.

Wady

Co do wad tego pieca, nie ma ich zbyt wielu:

  • Ponieważ urządzenie nie ma wymuszonego usuwania spalin, potrzebuje komina o dobrym naturalnym ciągu, co najmniej czterech metrów wysokości.
  • Komin na żadnej z ich witryn nie powinien przechodzić poziomo.
  • Urządzenie wymaga regularnej konserwacji, a mianowicie konieczne jest czyszczenie komina i zbiornika oleju raz w tygodniu.
  • Piec może podgrzewać tylko małe pomieszczenie, na przykład może służyć do ogrzewania garażu lub małego wiejskiego domu.

Tak więc piec olejowy nie zawsze jest rozwiązaniem problemu ogrzewania mieszkania. W niektórych przypadkach lepiej zwrócić uwagę na bardziej złożoną strukturę, opisaną poniżej.

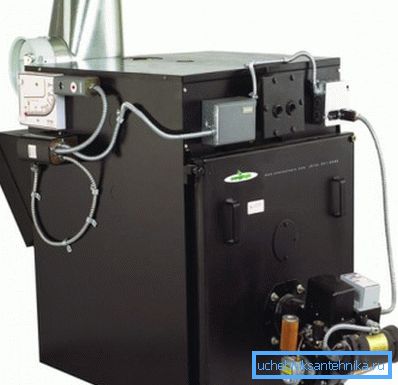

Markowy kocioł na olej odpadowy

Kotły na olej odpadowy

Efektywnie ciepła duży dom może piec do pracy z ogrzewaniem wody. Należy zauważyć, że urządzenia te są trudniejsze do wytworzenia, dlatego ze względów bezpieczeństwa lepiej jest kupić gotową maszynę, niż ją samemu wyprodukować.

Jeśli jednak nadal decydujesz się na samodzielny kocioł, najprostszą konstrukcję pokazano na poniższym schemacie. W rzeczywistości to urządzenie nie różni się zbytnio od pieca powietrznego, jako jedynego, zamiast górnego modułu grzewczego, wykorzystuje zbiornik wody. Jego objętość zależy od wymaganej mocy instalacji grzewczej, która jest obliczana w zależności od objętości ogrzewanych pomieszczeń.

W takim przypadku jako wymiennik ciepła wykorzystywana jest rura przechodząca przez cały zbiornik. Dolna część tej rury, podobnie jak w piecu powietrznym, ma otwory i służy jako palnik.

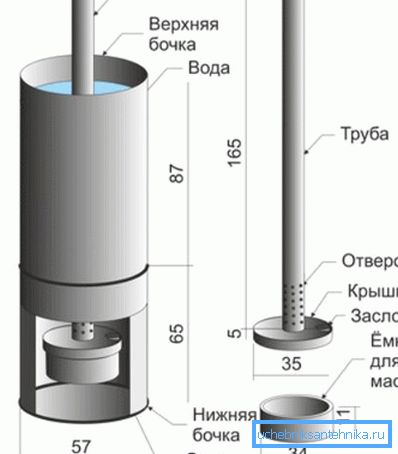

Układ kotła

Jak pokazano na schemacie, jako korpus kotła można zastosować dwie beczki. W dolnej beczce należy wykonać wycięcie, aby zapewnić dostęp do zbiornika paliwa.

W zbiorniku górnym wykonywane są dwa otwory, do których przyspawane są wlot i wylot. Ponadto wlot powinien znajdować się na dnie zbiornika, a wylot - na górze.

Oczywiście cena tego projektu będzie znacznie niższa niż oryginalnego kotła, jednak należy zauważyć, że te ostatnie mają pewne zalety, w szczególności wiele markowych modeli może pracować w trybie automatycznym.

Być może tutaj są wszystkie główne cechy kotłów produkcyjnych na olej odpadowy.

Wniosek

Piece i kotły na zużyty olej mają dość prostą konstrukcję, a przy tym różnią się efektywnością. Dlatego nierzadko jest to doskonały wybór do ogrzewania pomieszczeń. Ponadto, jak się dowiedzieliśmy, można je nawet zrobić samodzielnie, stosując się do powyższych zaleceń.

Z filmu w tym artykule możesz uzyskać więcej informacji na ten temat.
