Piece grzewcze z obiegiem wodnym: główne rodzaje i sposób

W tym artykule przyjrzymy się, co to jest piec do ogrzewania z obiegiem wody, jaka jest ich zasada działania i jakie są ich cechy konstrukcyjne. Ponadto omówimy, jakie modyfikacje tych urządzeń są dostępne na rynku i które z nich można wybrać do użytku w wiejskim domu.

Kwestia ogrzewania domów wiejskich, domków i domków letniskowych, każda osoba decyduje o swoich preferencjach, możliwościach i zgodnie z charakterystyką placu budowy. Niestety nie zawsze jest możliwe zainstalowanie gazowego kotła grzewczego w celu zapewnienia pełnej komfortowej obsługi, ponieważ gazociąg dystrybucyjny może znajdować się w znacznej odległości od domu.

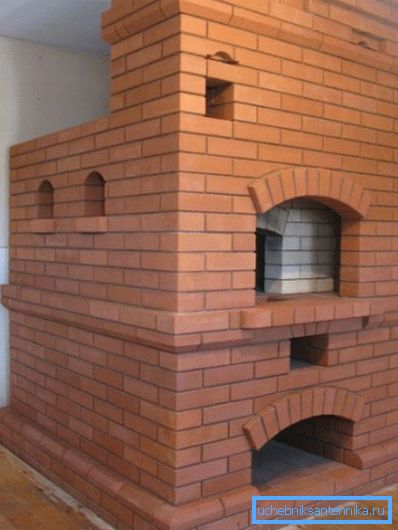

W tym przypadku właściciele placu budowy próbują rozwiązać problem, instalując tradycyjny piec murowany z lub bez płyty grzewczej. Zwykle płyta kuchenna i palenisko trafiają do kuchni, natomiast tylna strona budynku jest kierowana do salonu.

Jeśli jest to pożądane, taka konstrukcja może być wyposażona w masę przydatnych i funkcjonalnych urządzeń, takich jak, na przykład, kuchenka, piekarnik, miejsce do suszenia drewna opałowego, itp.

Ale, niestety, piece zbudowane na staroświeckich technologiach mają jedną zasadniczą wadę - są pozbawione obiegu wodnego, w którym chłodziwo mogło się nagrzać. W związku z tym rurociągi i grzejniki nie mogą być podłączone do tych urządzeń grzewczych, w wyniku czego niemożliwe jest zapewnienie jednolitej temperatury w całym domu.

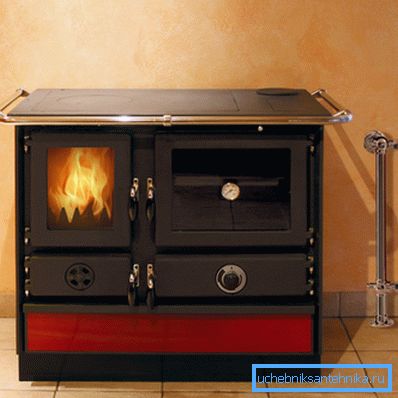

Jednak, jak się okazuje, jeżeli nie jest możliwe podłączenie nowoczesnego kotła gazowego, nie jest konieczne korzystanie ze staromodnych technologii, ponieważ na rynku jest dostępna szeroka gama urządzeń grzewczych z obiegiem wody, zaprojektowanych dla innych rodzajów paliwa. Co więcej, piec z ogrzewaniem wodnym, jeśli trzeba, może być wykonany ręcznie przy użyciu materiałów takich jak cegła lub blacha stalowa.

Zasada działania i cechy działania

Zarówno klasyczny, jak i nowoczesny piec do ogrzewania z obiegiem wody zapewnia równomierny rozkład ciepła w ogrzewanych pomieszczeniach dzięki cyrkulacji chłodziwa.

Zasada działania jest następująca:

• Paliwo ze zbiornika magazynowego wchodzi do specjalnej komory, w której następuje zapłon i spalanie.
• Nad komorą z otwartym płomieniem znajduje się wymiennik ciepła, który ogrzewa i podgrzewa wodę. Wymiennik ciepła najczęściej pracuje jako rejestr (grzejnik w postaci cewki), przez który przepływa woda bieżąca.

W zależności od liczby obwodów określa się liczbę wymienników ciepła w piecu.

• Podgrzana woda opuszczająca wymiennik ciepła wchodzi do systemu lub do rurociągu.
• Aby cyrkulacja płynu chłodzącego w systemie mogła odpowiedzieć na zbiorniczek wyrównawczy lub pompę cyrkulacyjną do ogrzewania.

Ważne: Modyfikacje wyposażone w zbiornik wyrównawczy są klasyfikowane jako urządzenia nielotne, natomiast urządzenia wyposażone w pompę cyrkulacyjną wymagają stałego zasilania.

Możliwość automatyzacji

W zależności od cech konstrukcyjnych urządzenia i rodzaju stosowanego paliwa, niektóre fabryczne piece mogą być wyposażone w systemy automatyki.

Instrukcja użytkowania takich systemów zapewnia możliwość automatycznego dostarczania energii do komory spalania. Ponadto, w określonym czasie, palnik jest zapalany i doprowadzane jest powietrze wymuszone w celu uzyskania optymalnego ciągu.

Ważne: Sprzęt zasilany gazem ziemnym i elektrycznością może działać całkowicie niezależnie od obecności człowieka przez cały sezon. Automatyzacja jednostek paliwa stałego i ciekłego zapewnia niezależną pracę przez 1-7 dni, po czym trzeba będzie ponownie dostosować harmonogram prac.

Zalety i wady

Ogrzewanie pieca z obiegiem wody charakteryzuje się szeregiem zalet i wad, które należy wziąć pod uwagę przy wyborze właściwej opcji.

Wśród zalet zwracamy uwagę na:

• Wydajność wystarczające do ogrzewania domów wiejskich o powierzchni do 150-200 m?
• Możliwość wyboru pieca grzewczego, praca nad rodzajem paliwa, które jest dostępne, a którego cena sprawia, że ​​ogrzewanie pomieszczenia jest opłacalne;
• Prostota i niezawodność projektu iw rezultacie przewidywalność eksploatacji;
• Możliwość wyboru między zmiennymi i niezależnymi modyfikacjami biorąc pod uwagę cechy terenu budowy i stan łączności inżynierskiej w połączeniu ze stabilnością zasilania, itp .;
• Przystępna cena w porównaniu z kosztem budowy tradycyjnych cegielni.

Wśród niedociągnięć zauważamy takie momenty jak:

• Automatyzacja urządzeń grzewczych kosztuje dużo pieniędzy, a zatem za przystępną cenę można liczyć na prymitywne urządzenia z ręcznym zaopatrzeniem w paliwo i ręczną regulacją temperatury.
• Większość tego sprzętu oznacza konieczność budowy specjalnej kotłowni.
• Znowu, w przypadku paliw stałych i płynnych konieczne będzie wyposażenie specjalnego magazynu lub magazynu.
• Piece z obiegiem wody wykazują niższy poziom sprawności niż podobny parametr typowy dla nowoczesnych kotłów gazowych.

Kryteria klasyfikacji i rzeczywiste odmiany

Piece grzewcze, które mogą pracować z ogrzewaniem wodnym, są klasyfikowane według następujących kryteriów:

• rodzaj materiałów produkcyjnych;
• rodzaj używanego paliwa;
• sposób cyrkulacji chłodziwa;
• metoda wyładowania gazu;
• parametry mocy;
• funkcjonalność, mianowicie obecność takich opcji jak podgrzewanie wody do dostarczania wody, urządzenia z płytą grzewczą itp .;
• stopień automatyzacji, aw konsekwencji rodzaj zależności energetycznej.

Zgodnie z rodzajem materiałów produkcyjnych należy zwrócić uwagę na dwa typy:

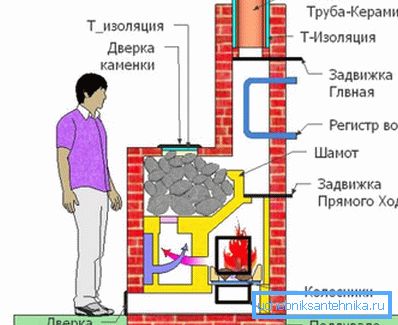

Piece do wypalania są konstrukcjami przeznaczonymi wyłącznie do spalania paliw stałych (drewno opałowe, pelety i brykiety, tłoczone z odpadów, węgiel).

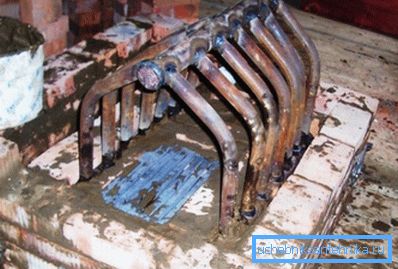

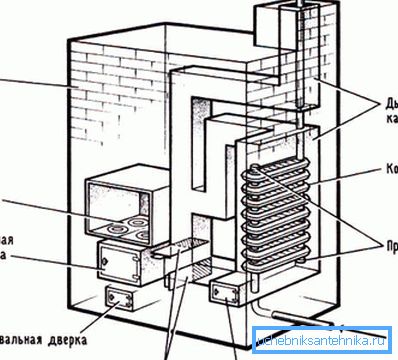

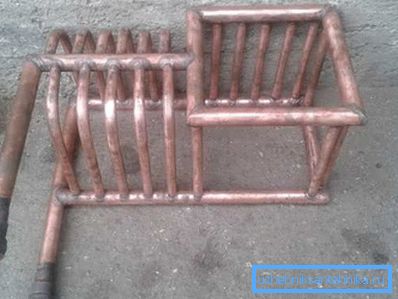

Rejestr jest używany jako wymiennik ciepła w takich strukturach. Rejestr jest rodzajem grzejnika wykonanego z rury o określonej średnicy i wyposażonego w metalowe żebra, które służą do bardziej wydajnego odprowadzania ciepła.

Istotną wadą takiego projektu jest niemożność pełnego zautomatyzowania wszystkich procesów, w tym dostarczania paliwa, kontroli temperatury, częstotliwości uruchamiania, zapłonu itp. Znowu kontur w strukturach ceglanych, najczęściej jeden.

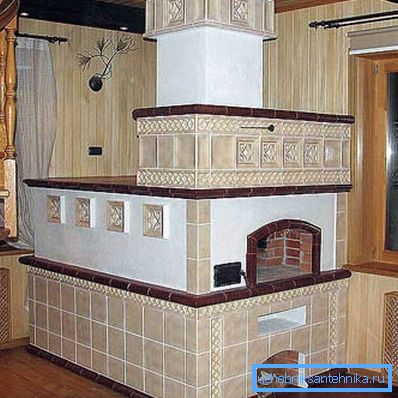

Ważne: Piece grzewcze z piecem ceglanym z obiegiem wody nie mogą być kupione w gotowej formie w specjalistycznym sklepie. To urządzenie będzie musiało zostać zbudowane od podstaw własnymi rękami, co będzie wymagało znacznego wysiłku, czasu i materiałów budowlanych.

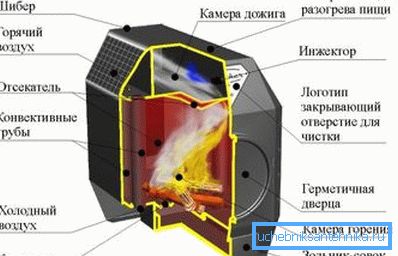

Piece metalowe są bardziej technologicznymi konstrukcjami ze stali lub żeliwa. Wśród tych agregatów należy wymienić modyfikacje paliw stałych i ciekłych.

Konstrukcja jednostek paliw stałych nie różni się zbytnio od ceglanych odpowiedników, z tą różnicą, że wymiary pieca metalowego są o rząd wielkości bardziej zwarte, a masa kilkukrotnie mniejsza. W rezultacie możliwe jest zainstalowanie produktu metalowego na zwykłym podłożu cementowym lub posadzkowym bez konieczności kładzenia fundamentu.

Piece olejowe lub żeliwne są jeszcze bardziej kompaktowe w porównaniu z opcjami paliwa stałego. Olej napędowy jest wykorzystywany jako źródło energii w takich urządzeniach.

W związku ze wzrostem cen oleju napędowego, piece przeznaczone do górnictwa odkrywkowego stają się coraz bardziej popularne wszędzie. Aby nie wydawać pieniędzy na zakup drogich urządzeń produkcji zagranicznej, niektórzy rzemieślnicy wykonują specjalne palniki własnymi rękami.

W rezultacie praca pieców wyposażonych w takie palniki, kosztem taniego oleju odpadowego, kosztuje minimalną ilość pieniędzy.

Wniosek

Prosty piec grzewczy z obiegiem wody własnymi rękami może być zbudowany zgodnie ze schematami podanymi w tym artykule. Możesz jednak zaoszczędzić czas i wysiłek oraz zakupić gotowe metalowe urządzenie.

Zastosowanie i konserwacja pieca obiegu wodnego, niezależnie od modyfikacji, nie jest szczególnie skomplikowana. Jeśli jednak potrzebne są wyjaśnienia, możesz obejrzeć film wideo w tym artykule.
