Podgrzewana podłoga z włókna węglowego

04-01-2018
Ogrzewanie

Podłoża węglowe na podczerwień odnoszą się do innowacyjnych rodzajów ogrzewania. Pod względem wydajności przewyższa wszelkie znane systemy grzewcze. Jego wpływ na organizm jest podobny do generatora aeroiny stosowanego w medycynie tradycyjnej. Zostało naukowo potwierdzone, że "promienie życia", jak nazywa się promieniowanie podczerwone, przyczyniają się do eliminacji toksyn z organizmu, hamują stres i zapobiegają tworzeniu się złośliwych komórek. Kolejna taka podłoga nazywa się smart, ponieważ ogrzewa przedmioty, ludzkie ciało, meble w pokoju, pozostawiając powietrze chłodne. Ma zdolność samoregulacji: gdy temperatura elementu grzejnego wzrasta, materiał kompozytowy podłogi ogrzewanej włóknem węglowym zmniejsza opór elektryczny, a w rezultacie zmniejsza się moc promieniowania podczerwonego.

Właściwości i widoki

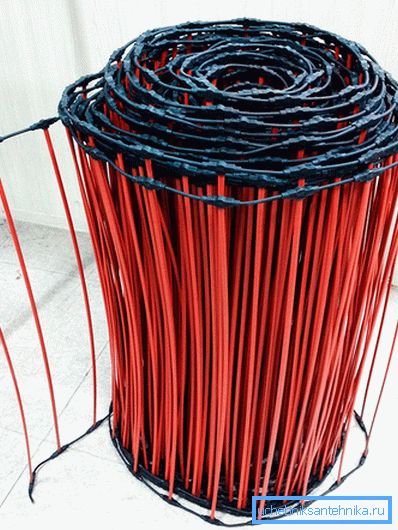

Właściwości i widoki

Oprócz wydajności (zużycie wynosi 25-40 W / m? Na godzinę) i ochrony przed przegrzaniem, podłoga węglowa ma kilka innych zalet:

  • niezawodność, odporność na korozję i ogień, wybuch, dzięki wysokiej technologii i obecności ochronnej warstwy jastrychu cementowego;
  • ze względu na niewielki ciężar konstrukcji nie obciąża podłogi i konstrukcji wsporczych pomieszczenia;
  • nie generuje promieniowania elektromagnetycznego.

Istnieją dwa rodzaje systemów:

  1. Maty rdzeniowe.
  2. Film węglowy.

Termoelementy prętowe mają konstrukcję elastyczną o szerokości 83 cm i długości do 25 m. Każda mata może być przycinana wielokrotnie do 10 cm, pręty są połączone równolegle w obwód elektryczny, dlatego uszkodzenie jednego elementu nie wpłynie na pracę innych.

Każdy pręt składa się z węgla, srebra i grafitu i jest zamknięty w ochronnej powłoce z trójwarstwowego polietylenu. Kiedy napięcie elektryczne jest przykładane do końcówek pręta, indukuje fale podczerwone.

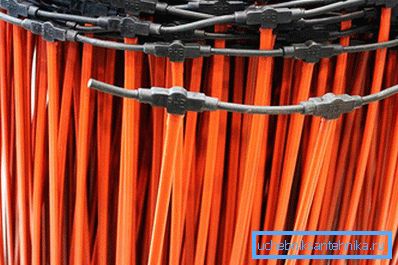

Elementy grzewcze

Folia grzewcza z nagrzewaniem na podczerwień (IPO) składa się z dwóch warstw polipropylenu z paskiem mieszaniny węgiel-grafit pokrytym wewnątrz drukarki.

Układanie folii, w przeciwieństwie do prętów, nie wymaga penetracji i wylewania za pomocą jastrychu cementowego. Parkiet, laminat lub inne powłoki są układane na folii.

Palowanie i połączenie elektryczne

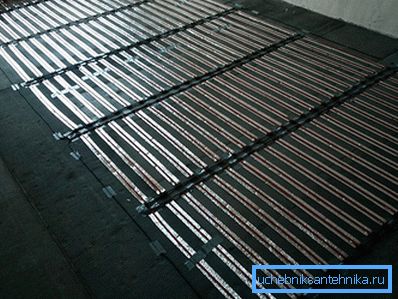

Palowanie i połączenie elektryczne

Technologia układania i łączenia ogrzewania podłogowego jest prosta i nie wymaga specjalnych umiejętności. Etapy instalacji:

  1. Powierzchnia przed układaniem jest wyrównana za pomocą jastrychu cementowo-piaskowego i jest kontrolowana poziomem. Dopuszczalne nierówności wynoszą 3 mm.
  2. Wykonujemy hydroizolację, wyrównujemy powierzchnię folią polietylenową o grubości 50-100 mikronów.
  3. Górne ułożenie podłoża izolacyjnego warstwą odblaskową, aby ciepło "nie padało na podłogę". Używamy do tego materiału piankowego z powłoką mylarową: Armofol lub Planex. Izolację należy położyć odblaskową stroną do góry. Połączenia są mocowane za pomocą taśmy samoprzylepnej.
  4. Wytnij i połóż pasek. Długość jednego paska nie powinna przekraczać 20-25 m. Listwa powinna być skierowana do ściany za pomocą gniazda, z którego zostanie dostarczone zasilanie. Z tej strony zainstalowane są również elektryczne zwory i zamontowany jest termostat. Wykonujemy wgłębienie w podłodze pod listwą i instalujemy czujnik temperatury w rurze falistej. Odpowiedni czujnik temperatury, na przykład model SF-7? 30. Odległość między krawędziami pasków powinna wynosić 5-8 mm, a nakładanie się pasków jest zabronione. Należy unikać wypadania narzędzi na powierzchnię folii i nie wchodzić na rozłożone termoelementy systemu.
  5. Łączymy odcinki pasków równolegle do sieci elektrycznej za pomocą przewodów z klipsami - klipsami na końcach. Chwytak zaciskowy musi być bezpiecznie zaciśnięty na końcu drutów. Odpowiedni odcinek drutu 2,5 mm. Konieczne jest zamocowanie zacisków do styków paska. Jedna strona powinna wejść pomiędzy warstwy polimeru w IPO, druga strona klipsa jest zamontowana na szynie miedzianej na zewnątrz. Dozwolone połączenie za pomocą śrub. Układanie drutów i wystających elementów mocujących może odbywać się w rowkach-rowkach. Stosujemy do izolacji przewodzących części grubościennych rur termokurczliwych, taśm izolacyjnych wchodzących w skład systemu i masy bitumicznej.
  6. Podłącz czujnik temperatury za pomocą regulatora temperatury. Zasilanie sieciowe jest dostarczane przez regulator temperatury. Po podaniu napięcia sprawdzamy działanie wszystkich sekcji, zwracamy uwagę na równomierność ogrzewania i eliminujemy problemy.

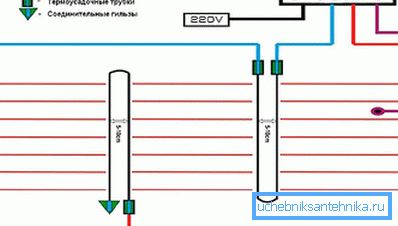

Schemat podłączenia ogrzewania podłogowego węgla do sieci zasilającej

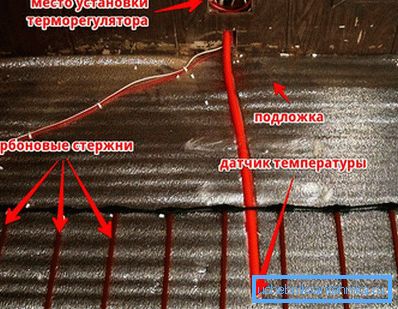

Sekwencja Powerline

Ważne jest, aby sprawdzić styki - połączenie nie powinno dawać iskier ani ciepła więcej niż cała powierzchnia grzewcza.

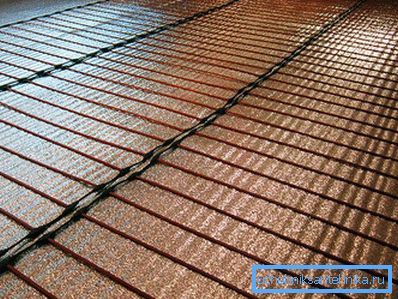

Ekonomiczna podłoga węglowa

Następnie system może zostać uruchomiony. Jeśli masz doświadczenie w układaniu ciepłej podłogi z węglem podczerwonym, podziel się swoim doświadczeniem w komentarzach do artykułu.

Może będziesz zainteresowany wiedzieć:

  • Jak położyć ciepłą podłogę pod płytką?
  • Jak zrobić ciepłą podłogę na balkonie?
  • Jak wybrać ciepłą podłogę?

Wideo

Oprócz artykułu zachęcamy do obejrzenia filmu wideo na temat instalacji ogrzewania podłogowego z włókna węglowego:
