Podłączanie aluminiowych grzejników: projekt, prace

Ostatnio grzejniki aluminiowe stały się powszechne wśród właścicieli domów. Ich instalacja jest łatwiejsza niż instalacja żeliwnych grzejników, ale ma też pewne niuanse. Dlatego poniżej szczegółowo rozważamy, jak prawidłowo podłączyć aluminiowy radiator do prywatnego domu.

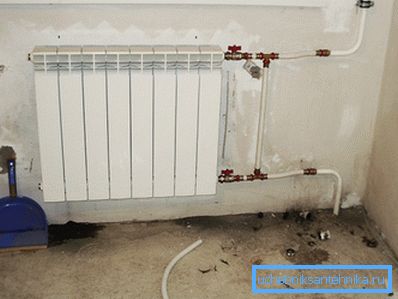

Grzejnik aluminiowy

Informacje ogólne

Przede wszystkim należy stwierdzić, że baterie aluminiowe mają wiele zalet w stosunku do żeliwa:

  • Wymiana ciepła jest znacznie większa.
  • Miej mniejszą wagę.
  • Mają bardziej atrakcyjny wygląd.

Należy jednak zauważyć, że urządzenia te nie są przeznaczone do wysokiego ciśnienia, które jest dostępne w scentralizowanych systemach grzewczych. Dlatego ich zakres zastosowania jest ograniczony do systemów autonomicznych.

Połączenie z jedną rurą

Połączenie

Projekt

Jeśli układ instalacji grzewczej jest wykonywany od zera, proces podłączania akumulatorów rozpoczyna się od wykonania schematu elektrycznego.

Na tym etapie musisz zdecydować o następujących punktach:

  • Liczba użytych grzejników;
  • Lokalizacja urządzeń grzewczych;
  • Typ schematu połączeń.

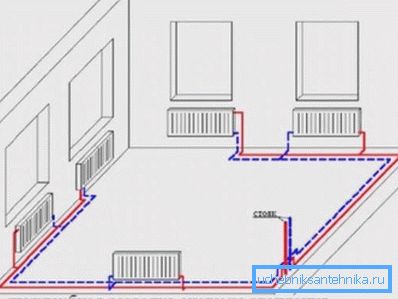

Podwójne połączenie rurowe

Należy zauważyć, że schemat połączeń grzejników aluminiowych, podobnie jak wszystkie inne akumulatory, są trzy rodzaje:

Typ obwodu Funkcje specjalne
Pojedyncza rura Wszystkie urządzenia grzewcze są połączone szeregowo, w wyniku czego chłodziwo ogrzewa wszystkie poprzednie, zanim dotrze do ostatniego grzejnika w obwodzie. W związku z tym ogrzewanie jest nierównomierne.

Ten schemat jest odpowiedni dla małych domów, w których w systemie używana jest niewielka liczba grzejników. W takim przypadku łatwiej jest zainstalować je samodzielnie, a także zaoszczędzić pieniądze na materiałach.

Podwójna rurka W tym przypadku akumulatory są również połączone szeregowo, jednak gorący płyn chłodzący i "przepływ powrotny" przepływają przez różne rury. Dzięki temu urządzenia grzewcze są bardziej równomiernie ogrzewane, co pozwala na stosowanie go w domach średniej wielkości.
Kolekcjoner Schemat ten jest najbardziej wydajny, ponieważ wszystkie akumulatory są połączone równolegle przez kolektor. Jednak koszty w tym przypadku znacznie wzrastają, ponieważ konieczne jest zakupienie co najmniej dwóch kolektorów, a także znacznie większej liczby rur, których cena jest zwykle dość wysoka.

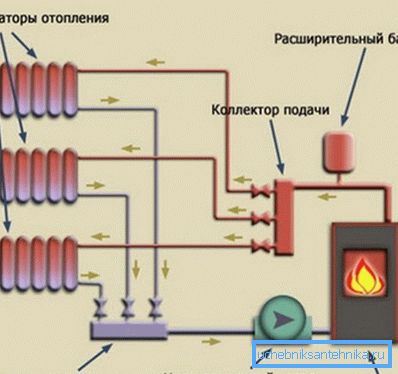

Obwód kolektora

Decydując się na podłączenie grzejnika aluminiowego, należy wziąć pod uwagę rozmiar obudowy, liczbę pomieszczeń, ich powierzchnię itp. Po określeniu rodzaju schematu konieczne jest wyświetlenie na papierze wszystkich elementów systemu grzewczego. Zaleca się stosowanie do tego planu domu.

Po opracowaniu takiego projektu można policzyć liczbę potrzebnych materiałów, w tym rury, kształtki i zawory. Na tym etapie można obliczyć wszystkie koszty związane z rozmieszczeniem ogrzewania.

Przykład oznaczenia ściany pod baterią

Prace przygotowawcze

Przed podłączeniem grzejników aluminiowych należy wykonać pewne prace przygotowawcze:

  • Przede wszystkim oznaczenie ścian w obszarach, w których będą montowane baterie.
  • Dalej jest instalacja rury cieplnej. Należy zauważyć, że pożądane jest określenie jego lokalizacji nawet przed zakupem baterii.
  • Na przykład, jeśli planujesz schować rury w podłodze, wtedy najlepszym rozwiązaniem będzie aluminiowy grzejnik z dolnym połączeniem. Jeśli rurociąg przejdzie przez ścianę, możesz kupić urządzenia z połączeniem bocznym. Rurociąg jest dostarczany do lokalizacji grzejników zgodnie ze schematem. Proces jego instalacji zależy od rodzaju rur. Można je połączyć za pomocą złączek zaciskowych, połączeń gwintowych lub spawania.
  • Następnie należy uwolnić same instrumenty z opakowania, zainstalować dźwigi Mayevsky i inne elementy. Szczegółowe informacje na temat ich przygotowania zawiera schemat, który jest dostępny w zestawie.

Zwróć uwagę! Ochronną folię polietylenową należy usunąć dopiero po zainstalowaniu urządzeń i ich podłączeniu do przewodu grzejnego.

Następnie możesz przejść bezpośrednio do instalacji i podłączenia grzejników.

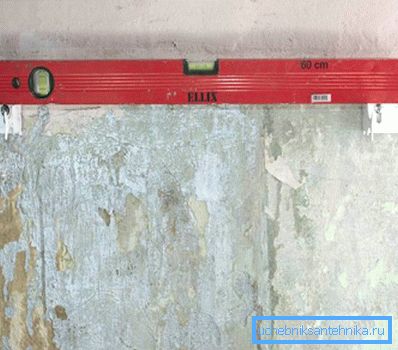

Sprawdzanie położenia bracketingu

Instalacja i podłączenie

Podczas instalowania grzejników ważne jest, aby je prawidłowo ustawić.

Zgodnie z SNiP muszą być spełnione następujące wymagania:

  • Odległość od podłogi urządzenia powinna wynosić 10-15 cm.
  • Odległość do ściany jest nie mniejsza niż 2 cm i nie większa niż 5 cm.
  • Odległość do parapetu wynosi co najmniej 10 cm.

Instrukcje montażu grzejników aluminiowych są następujące:

  • Najpierw należy zaznaczyć na ścianie położenie otworów montażowych wsporników. Ich lokalizacja jest niezbędna do sprawdzenia poziomu budynku.
  • Dalej w wyznaczonych miejscach należy wiercić otwory za pomocą wiertarki lub stempla.
  • Następnie należy wbić kołki w otwory, zamontować wsporniki i zamocować je za pomocą gwoździ.
  • Pozycja wsporników musi być ponownie sprawdzona na poziomie konstrukcyjnym, a dopiero potem można zawiesić na sobie sam radiator.
Na zdjęciu - instalacja termostatu
  • Następnie, na wlocie i wylocie z adapterów baterii są zainstalowane, do których doprowadzane są rury. W niektórych przypadkach do wlotu wkręca się zawór regulacyjny. Wszystkie połączenia gwintowane muszą być szczelne, w tym celu należy je uszczelnić taśmą klejącą lub lnianymi oraz odpornym na wysoką temperaturę szczeliwem. Z reguły zawory kulowe są instalowane przed i po wyjściu, a także przy pomocy obejścia. Ta metoda wiązania pozwala na zablokowanie przepływu chłodziwa w akumulatorze bez odłączania systemu ogrzewania, co może być konieczne z różnych powodów.
  • Po wykonaniu wszystkich połączeń, system musi być napełniony płynem chłodzącym. Ponadto dźwigi muszą być otwarte płynnie, tak aby wewnątrz urządzenia nie było żadnego uderzenia hydraulicznego.
  • Następnie należy włączyć ogrzewanie i upewnić się, że nie ma wycieku w miejscach połączeń gwintowanych.

Wskazówka! Aby zwiększyć efektywność grzejników, przed zainstalowaniem ich na ścianie należy zamocować penofol, który będzie odbijał ciepło w pomieszczeniu.

Tutaj, być może, wszystkie podstawowe informacje na temat łączenia grzejników aluminiowych w prywatnym domu. Jedyną rzeczą, na którą należy zwrócić uwagę, jest to, że nie zawsze można zamocować urządzenia na ścianach, na przykład, jeśli te ostatnie są wykonane z pianobetonu, a nawet z suchej zabudowy. W tym przypadku baterie są instalowane na podłodze za pomocą specjalnych stojaków.

Wniosek

Podłączanie grzejników aluminiowych nie różni się znacząco od instalacji innego typu baterii. Najważniejszą rzeczą w tej operacji jest prawidłowe wykonanie schematu elektrycznego i zapewnienie szczelności wszystkich połączeń. Aby poradzić sobie z tym zadaniem jest w mocy każdego domu rzemieślnika, który ma do czynienia z naprawą systemów grzewczych lub hydrauliki.
