Podłączanie grzejnika do rur z polipropylenu - cechy i
W naszych czasach rury polipropylenowe są bardziej popularne przy instalowaniu systemów grzewczych. Jednak ich połączenie z urządzeniami grzewczymi, w tym grzejnikami, ma pewne niuanse, więc zadanie to rodzi szereg pytań dla początkujących rzemieślników domowych.
Poniżej przyjrzymy się, jak zainstalować grzejniki z rurami polipropylenowymi.
Wybór materiałów
Popularność, jaką zdobyły rury polipropylenowe, wynika z ich wielu pozytywnych cech:
- Cena dla nich jest znacznie niższa niż dla metalowych odpowiedników.
- Wysoka trwałość, ze względu na to, że tworzywo sztuczne nie rdzewieje, ponadto osad praktycznie nie jest osadzany na nim.
- Nie potrzebujesz malowania.
Należy jednak zauważyć, że nie wszystkie typy rur polipropylenowych nadają się do systemów grzewczych. Faktem jest, że muszą mieć warstwę pancerza, która zapobiega znacznemu rozszerzaniu termicznemu rurociągu.
Ponadto pożądane jest, aby warstwa wzmacniająca była wykonana z aluminium, ponieważ wzmocnienie z włókna szklanego prowadzi do nasycenia chłodziwa tlenem. To z kolei powoduje rdzewienie powierzchni metalowych kotłów i innych elementów grzejnych. Rury ze zbrojeniem aluminiowym i odpowiednie dla systemów grzewczych oznaczone są PN25.
Zwróć uwagę! Przy wyborze rur należy zwrócić uwagę na jednolitą grubość ich ścian. Do tego trzeba spojrzeć na ich cięcie.
Jeśli chodzi o średnicę, optymalnym parametrem jest -25 mm.
Konieczne jest również zakupienie wyposażenia, które obejmuje:
- Łączniki;
- Adaptery narożne;
- Zawory kulowe.
Podłączanie grzejników
Schemat połączeń elektrycznych
Przed podłączeniem grzejnika do rury polipropylenowej należy narysować schemat systemu. Należy pamiętać, że istnieje kilka opcji łączenia baterii:
| Metoda połączenia | Funkcje specjalne |
| Monotube | Ten system jest najłatwiejszy i najbardziej ekonomiczny pod względem zużycia materiałów. Jednak nadaje się tylko do małych pomieszczeń, ponieważ chłodziwo w drodze do ostatniej baterii podgrzewa pośrednie, co prowadzi do ich nierównomiernego nagrzewania. |
| Podwójna rurka | Jest to również połączenie szeregowe, jednak gorący płyn chłodzący i przepływ powrotny przez różne rurociągi. Dzięki temu ogrzewanie akumulatorów odbywa się bardziej równomiernie. |
| Kolekcjoner (grzebień dystrybucyjny) | Ta metoda jest najskuteczniejsza, ale jednocześnie najdroższa. Jego zasada opiera się na równoległym połączeniu wszystkich grzejników przez kolektor. |
Wybór rodzaju programu zależy od charakterystyki mieszkania - liczby pokoi, ich powierzchni itp. Po określeniu rodzaju systemu należy użyć własnych rąk, aby pokazać lokalizację grzejników w pomieszczeniu, okuciach i wszystkich innych elementach.
Obecność takiego schematu pozwoli obliczyć wymaganą ilość materiałów, a także uprości dalszą pracę nad instalacją systemu.
Montaż rurociągu
Tak więc instrukcja montażu rurociągu wygląda następująco:
- Przede wszystkim trzeba przeciąć rury zgodnie z wymiarami pokazanymi na schemacie.
- Następnie wyciąć końce przygotowanych segmentów należy oczyścić z zadziorów.
- Następnie końce segmentów należy oczyścić specjalnym urządzeniem działającym na zasadzie temperówek. Ta operacja jest konieczna do dalszego lutowania.

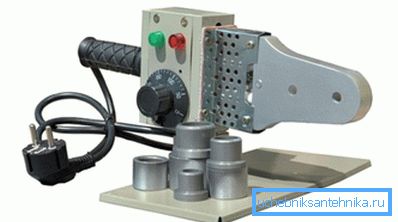

- Następnie rury i kształtki są ogrzewane specjalną lutownicą, po czym są łączone.
- Następnie rurociąg jest mocowany do ścian za pomocą specjalnych uchwytów.
Wskazówka! Jeśli pracujesz z lutownicą do rur z tworzyw sztucznych po raz pierwszy, powinieneś ćwiczyć przycinanie przed rozpoczęciem montażu rurociągu.
Tak więc rurociąg przechodzi jako konstruktor.
Jednocześnie należy przestrzegać następujących zasad dotyczących pracy z urządzeniem spawalniczym:
- Przed spawaniem maszynę należy rozgrzać do wyłączenia, a następnie poczekać, aż zostanie ponownie włączona.
- Konieczne jest ścisłe obserwowanie czasu nagrzewania łączonych części. Dla różnych typów lutownic może być inny. Dlatego przed użyciem urządzenia należy zapoznać się z tabelą, która jest zwykle dostępna w instrukcjach.
- Konieczne jest dokładne połączenie szczegółów, bez dopuszczania zniekształceń.
- Po podłączeniu części nie można ich przesuwać i przesuwać, aż polipropylen stwardnieje.
Ogólnie rzecz biorąc, proces spawania elementów polipropylenowych rury cieplnej jest dość prosty.
Montaż grzejników
Przed podłączeniem grzejnika do rury polipropylenowej należy go zainstalować.
Prace te są wykonywane w następującej kolejności:
- Przede wszystkim musisz umieścić znacznik na lokalizacji baterii.
Dlatego konieczne jest uwzględnienie wymagań SNiP:
- odległość od ściany musi wynosić co najmniej 2 cm;
- odległość od podłogi powinna wynosić około 10-15 cm;

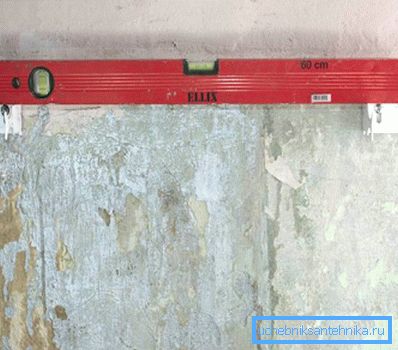

- Następnie przymocuj wsporniki. Jednocześnie konieczne jest użycie poziomu konstrukcji, aby urządzenie było dokładnie zlokalizowane. Do mocowania uchwytów można użyć gwoździ.
- Po zainstalowaniu wsporników należy zawiesić na nich grzejnik.
Zgodnie z takim systemem należy zainstalować wszystkie grzejniki w pokoju.
Połączenie baterii
Grzejnik jest podłączony do rury polipropylenowej w następującej kolejności:
- Przede wszystkim do baterii przymocowana jest tuleja przejściowa. Należy zauważyć, że połączenie grzejników aluminiowych z rurami polipropylenowymi odbywa się za pomocą specjalnych łączników, które różnią się od adapterów przeznaczonych do baterii żeliwnych.
- Następnie do adaptera podłączony jest zawór kulowy, zawór regulacyjny lub zawór grzejnikowy.
- Następnie zawór jest podłączony do rurki z polipropylenu.
- Zgodnie z tym samym schematem wylot chłodnicy jest podłączony do rurociągu.
Być może tutaj są główne punkty połączenia grzejników z rurociągiem polipropylenowym.
Wniosek
Proces łączenia instalacji systemu grzewczego za pomocą rur z polipropylenu nie różni się zbytnio od innych rodzajów rurociągów. Specyfika polega tylko na sposobie łączenia rur ze złączkami, ponieważ proces ten odbywa się za pomocą specjalnego urządzenia spawalniczego. Ponadto specjalny łącznik służy do połączenia samych grzejników z rurociągiem.
Możesz przeczytać więcej przydatnych informacji na ten temat z wideo w tym artykule.
