Podłączanie grzejników bimetalowych. charakterystyka
Schemat podłączenia bimetalicznych grzejników grzewczych nie różni się znacząco od innych typów grzejników, dlatego omówimy ogólne zasady instalacji baterii. W tym przypadku zwracamy uwagę na pewne niuanse i cechy oraz mówimy, jak podłączyć bimetaliczny grzejnik do ogrzewania.
Bimetaliczne grzejniki grzewcze
Charakterystyka porównawcza z innymi rodzajami baterii
Najpierw musisz zrozumieć, jakiego rodzaju grzejniki są i jak się od siebie różnią.
Wymieniamy główne typy:

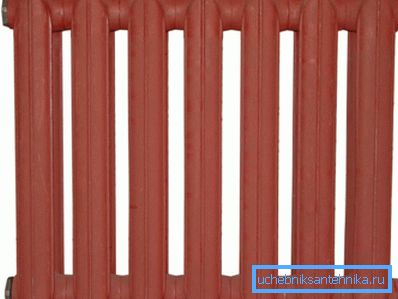

- Baterie żeliwne - Jeden z najczęstszych typów, który znajduje się w większości mieszkań o konstrukcji radzieckiej. Jest to system połączonych profili żeliwnych o raczej grubych ścianach i dużej masie. Wyróżnia się wysoką wytrzymałością i trwałością, jednak ma niską wydajność i przenikanie ciepła, a także można zauważyć dużą bezwładność cieplną;
- Rejestry rurowe ze stali - jest to układ rur o wystarczająco dużej średnicy lub jedna rura w kształcie łuku w kształcie litery S (na przykład podgrzewany wieszak na ręczniki). Tego typu urządzenia są zwykle instalowane w dużych pomieszczeniach - salach koncertowych, kinach, kompleksach sportowych, supermarketach. Różnią się dużą mocą i dużą ilością płynu chłodzącego;
- Stalowe panele grzewcze. Są to spawane profilowane płyty stalowe, wewnątrz których znajdują się kanały do cyrkulacji chłodziwa. Mają raczej niską odporność na wstrząsy hydrauliczne i niską wytrzymałość, są podatne na korozję i nie są bardzo niezawodne;
- Grzejniki aluminiowe - Bardziej nowoczesny typ baterii, który charakteryzuje się zwiększonym przenoszeniem ciepła i wydajnością, małą objętością nośnika ciepła i małą masą urządzenia. Ze względu na niską bezwładność cieplną nadaje się również do automatycznej i ręcznej regulacji temperatury. Wymaganie od jakości płynu chłodzącego i jego kwasowości ma średnią wytrzymałość i żywotność;

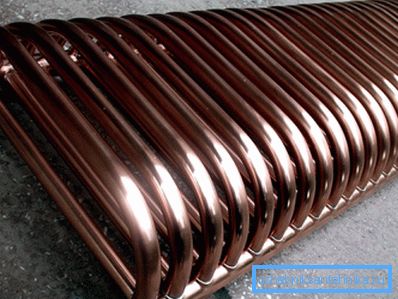

- Baterie miedziane - to system rur z płetwami płytkowymi. Wyróżniają się one najwyższą emisją ciepła i wydajnością, wysoką wytrzymałością i odpornością na uderzenia hydrauliczne, brak korozji i długą żywotność. Jedyną wadą jednostek miedzianych jest wysoka cena;
- Promienniki bimetaliczne zewnętrznie i konstrukcyjnie przypominają urządzenia aluminiowe, z tą różnicą, że wewnętrzne ściany kanałów wykonane są ze stali lub miedzi. W ten sposób można zwiększyć wydajność i przenikanie ciepła akumulatora, ale zachować jego wytrzymałość i trwałość.
Aby zrozumieć główną cechę wyróżniającą urządzenia bimetalowego, konieczne jest lepsze zrozumienie jego konstrukcji. Głównym zadaniem każdego chłodzonego cieczą akumulatora jest zapewnienie maksymalnego przekazywania ciepła z płynu chłodzącego do środowiska, przy jednoczesnym zapewnieniu odpowiedniego dopływu wytrzymałości mechanicznej i korozyjnej dla długotrwałej, wydajnej pracy.
Stopień przenikania ciepła jest bezpośrednio zależny od przewodności cieplnej metalu i grubości ścianki. Najbardziej przewodzącymi ciepło materiałami są aluminium i miedź, dlatego najbardziej wydajne urządzenia wykonane są z metali nieżelaznych.
Z drugiej strony, stal i metale żelazne wykazują najwyższą wytrzymałość. Są jednak podatne na korozję i mają niskie przewodnictwo cieplne. Jednocześnie stal jest znacznie tańsza niż miedź i aluminium, co również jest zaletą.

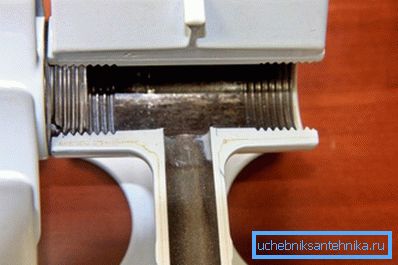

Konstrukcja bimetalowy grzejnika, znamienny tym, że wewnętrzne ściany kanału wykonane z mocnego antykorozyjnej stali lub z czystej miedzi, a ściany zewnętrzne i płetwy są wykonane z lekkiego aluminium i przewodności cieplnej. Ta decyzja pozwoliła połączyć zalety stali i metali nieżelaznych w jednym urządzeniu.
Zwróć uwagę! Grzejniki bimetaliczne łączyły zalety produktów z metali żelaznych i nieżelaznych, stając się najbardziej progresywnym i nowoczesnym rodzajem urządzeń grzewczych.
Zalety i wady
Rozważ pozytywne i negatywne aspekty stosowania kruszyw z połączonymi metalami w kompozycji. Zacznijmy od korzyści:
| Zaleta | Opis |
| Wysoka wytrzymałość mechaniczna | Rdzeń urządzenia wykonany jest z wysokowytrzymałej stali antykorozyjnej, która jest w stanie wytrzymać ciśnienie robocze w granicach 40 atm., Znaczny uderzenie hydrauliczne i zewnętrzne efekty mechaniczne. |
| Trwałość | Żywotność tego typu baterii wynosi od 20 do 50 lat. Osiąga się to dzięki wysokiej jakości wykonania i zastosowaniu najbardziej odpowiednich materiałów. |
| Wysoka emisja ciepła | Przewodność cieplna aluminium jest czterokrotnie przewyższająca przewodność cieplną stali, a miedź jest dwukrotnie przewodząca jak aluminium. Moc cieplna jednego odcinka bimetalicznego wynosi 150 - 180 W, czyli znacznie więcej niż w przypadku modeli jednoelementowych. |
| Brak procesów elektrochemicznych | Ponieważ wewnętrzne powierzchnie kanałów wykonane są ze stali, podobnie jak rury, system nie wytwarza procesów galwanicznych i korozji elektrochemicznej. |
| Dobra regulacja | Urządzenia charakteryzują się bardzo małą pojemnością chłodziwa, co w połączeniu z dobrym przewodnictwem cieplnym materiałów pozwala na efektywną regulację temperatury za pomocą zaworów termostatycznych. |
| Piękny design | Odlewanie aluminium pozwala na tworzenie dowolnej formy obudowy, a nowoczesne rodzaje farb i powłok sprawiają, że wygląd baterii jest szczególnie atrakcyjny. |
Wady modelu obejmują wysokie koszty i wymagania dotyczące jakości produkcji i montażu. Konieczne jest łączenie materiałów z rygorystyczną wydajnością technologii, w przeciwnym razie urządzenie będzie służyć nie długo i nie spełni wymienionych kryteriów.
Zwróć uwagę! Konwektor bimetaliczny można przypisać najbardziej udanym i progresywnym typom grzejników.
Schemat połączeń grzejników
Połączenie bimetalicznych grzejników odbywa się na takich samych zasadach, jak w przypadku innych typów baterii.
Rozważ standardowe schematy wiązań:

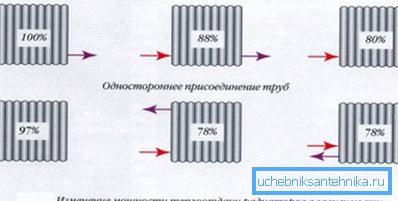

- Połączenie diagonalne. Rura zasilająca wchodzi do górnego otworu, a rura powrotna wychodzi z dolnego otworu po drugiej stronie. Jest uważany za najbardziej efektywny sposób zapewnienia w pełni jednolitego ogrzewania i maksymalnego transferu ciepła;

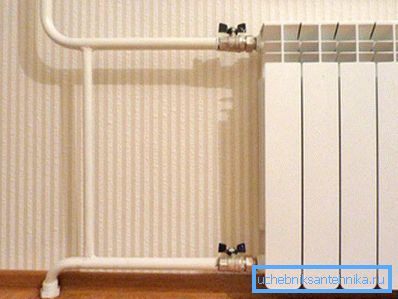

- Połączenie boczne. Rura zasilająca wchodzi do górnego otworu, a rura powrotna wychodzi z dolnej po tej samej stronie. Przy liczbie przekrojów do 12 nie ma praktycznie żadnej różnicy w stosunku do przekątnej, ale wraz ze wzrostem tej liczby jest znacznie gorszy;
- Najlepsze połączenie. Podawanie wchodzi do górnego otworu z jednej strony, a przepływ powrotny z górnego otworu na odwrotnej stronie. Dość skuteczny sposób;

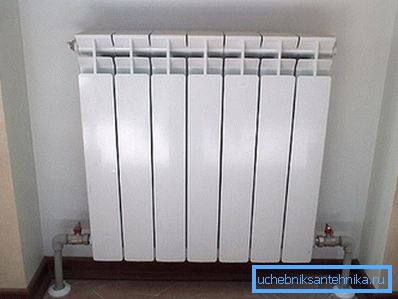

- Dolne połączenie. Wejście i wyjście chłodziwa przez dolne otwory po obu stronach. Ocieplenie jest mniej jednolite i mniej skuteczne;
- Połącz się z jednym punktem. Tylko jedna rura wchodzi do urządzenia. Metoda ta jest najmniej skuteczna i jest rzadko używana.
Należy również pamiętać, że istnieją jednorurowe i dwururowe systemy grzewcze. Chociaż pod względem grzejnika taśmowego - nie jest tak znaczący. Większość okablowania domu jest typu jednorurowego.

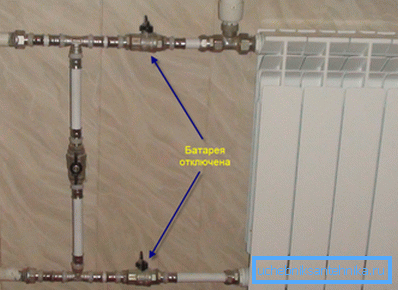

Zwróć uwagę! W monotubowych systemach do normalnej regulacji i konserwacji urządzeń należy je łączyć za pomocą obejścia.
Montaż grzejnika

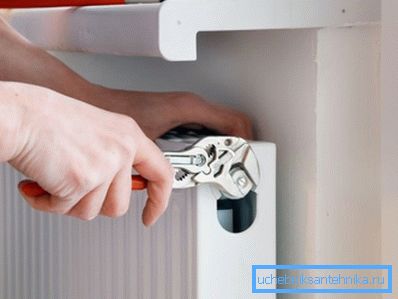

Dla tych, którzy zdecydowali się zainstalować grzejnik własnymi rękami, przygotowaliśmy instrukcję.
Rozważymy system jednoprzewodowy z połączeniem bocznym:
- Zgodnie ze schematem producenta montujemy wsporniki montażowe;

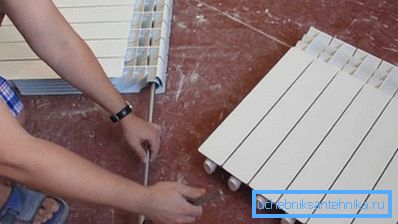

- Przeprowadzamy montaż baterii grzewczej. Wkręcić zawór Mayevsky'ego do górnego otworu, a korek do dolnego. W pozostałych dwóch wkręcamy trzonki dźwigni odcinających i regulujących, regulacja - od góry;

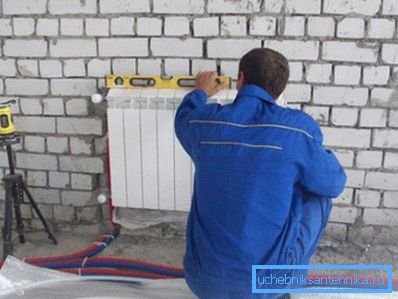

- Zawiesić i naprawić baterię na ścianie;

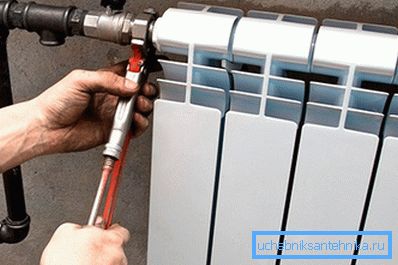

- Przykręć zawór termostatyczny do rury zasilającej i podłącz go do trzonka zainstalowanego w otworze baterii;

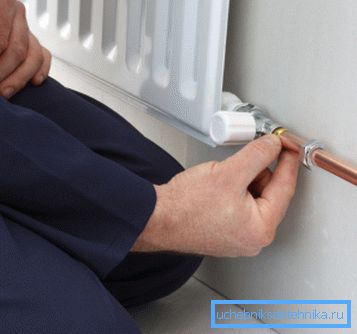

- W rurze powrotnej instalujemy zawór kulowy odcinający, który łączymy z trzpieniem zainstalowanym w dolnym otworze;
- Rury zasilające i powrotne są połączone za pomocą obejścia, na którym instalujemy również zawór regulacyjny.
Zwróć uwagę! Używaj tylko wysokiej jakości złączek i adapterów, dobrych zaworów odcinających i sterujących. Normalne kształtki wykonane są z mosiądzu hydraulicznego.
Wniosek
Bimetaliczny grzejnik jest doskonałym wyborem do ogrzewania nowoczesnego mieszkania lub domu wiejskiego. Urządzenia charakteryzują się wysoką wydajnością, a wideo w tym artykule pomoże zrozumieć zasady ich instalacji.
