Podłączanie grzejników w systemie z jedną rurą. krzyż,

Sieci ciepłownicze w domach prywatnych i wielorodzinnych są organizowane od dawna. Dość często ma miejsce jednoprzewodowe połączenie grzejników, które łączy szereg urządzeń. Ta opcja jest najskuteczniejsza w przypadku korzystania z naturalnego obiegu chłodziwa.

Zalety i wady rozwiązań

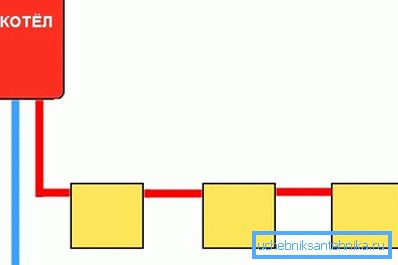

Podczas budowy takich sieci grzewczych rura zasilająca z kotła zasilana jest bezpośrednio do pierwszej baterii, az niej do drugiej, trzeciej i innych. Środowisko pracy wchodzi kolejno do urządzeń.

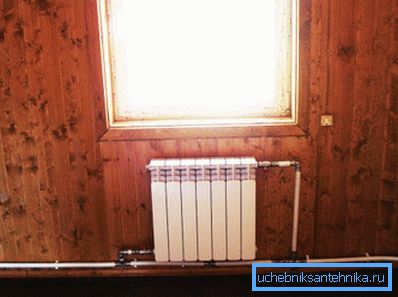

Jeśli dom jest podłączony grzejniki z jednorurowym systemem grzewczym, możemy mówić o następujących zaletach i wadach.

Główne zalety

• Niska cena gotowej sieci jest wyjaśniona minimalnym zużyciem użytych elementów;
• Rurociągi w dół są dość łatwe do ukrycia, ponieważ znajdują się w jednej linii;
• Struktura systemu jest dość prosta, a to umożliwia budowanie go własnymi rękami;
• Ten typ sieci grzewczej może funkcjonować bez wymuszonego obiegu.

Pewne wady

• Nie ma możliwości dostosowania przepływu środowiska pracy w urządzeniach grzewczych;
• Takie systemy nie są zalecane, jeśli długość rurociągów jest bardzo duża;
• Wymiana lub naprawa akumulatorów w każdym przypadku będzie musiała zostać wykonana przy całkowitym zatrzymaniu sieci komunikacyjnej.

Suplement! Gdy grzejnik jest podłączony do systemu jednorurowego, można zaoszczędzić do 50 procent budżetu na rurociągach w porównaniu do dwuprzewodowej sieci komunikacyjnej.

Podstawowe opcje połączenia

Połączenie urządzeń grzewczych można wykonać na kilka sposobów. Poziom strat ciepła oraz właściwości estetyczne będą zależeć od wyboru konkretnego. W sumie istnieją cztery podstawowe opcje, wszystkie z nich należy rozważyć bardziej szczegółowo.

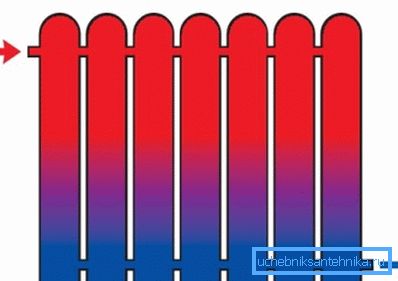

Lokalizacja krzyżowa

Najbardziej efektywna pod względem wydajności cieplnej jest połączenie diagonalne grzejnika z układem jednorurowym. Chłodziwo wchodzi do górnego przedziału baterii i pochodzi bezpośrednio od dołu. Dzięki tej opcji jest on rozprowadzany możliwie równomiernie w całej strukturze.

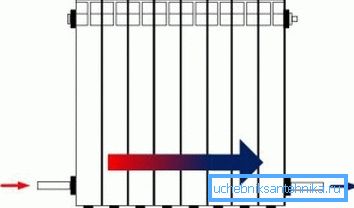

Podłączenie siedzenia

W takim przypadku rurociąg jest połączony z dolnymi połączeniami urządzenia po każdej stronie. Dzięki tej metodzie instalacji straty ciepła zwiększają się w pewnym stopniu. Jednak położenie elementów można uznać za korzystne, jeśli mówimy o możliwościach estetycznych.

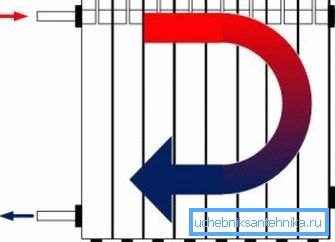

Połączenie jednokierunkowe

Technika ta polega na lokalizacji elementów z jednej strony, ale na różnych poziomach. Oznacza to, że rurociąg zasilający znajduje się u góry, a rura odprowadzająca znajduje się u dołu. W ten sposób możliwe jest całkowite ogrzanie ostatniego urządzenia.

Niższe zakwaterowanie

Taki schemat łączenia grzejników z systemem jednorurowym jest istotny, jeżeli elementy przewodzące są ukryte pod podłogą. Bez instalacji pompy obiegowej ta metoda nie może zostać zaimplementowana, ponieważ chłodziwo jest dostarczane i odprowadzane przez dno.

Prace instalacyjne

Po zapoznaniu się z opcjami podłączenia baterii, czas dowiedzieć się o ich instalacji i późniejszym podłączeniu do rurociągów. Wszystkie działania są dość realistyczne, aby wykonać je samodzielnie, odmawiając przyciągnięcia profesjonalistów. Pozwala to na znaczne oszczędności.

Instalacja instrumentów

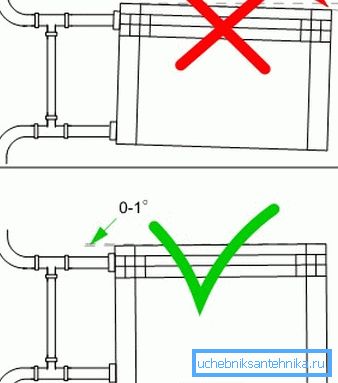

Przed podłączeniem grzejników z jednorurowym systemem grzewczym należy je zainstalować. Można je przymocować zarówno do powierzchni bocznych, jak i do dolnej części pomieszczenia.

Szczegółowe instrukcje instalacji przedstawiono poniżej:

1. Miejsca instalacji wsporników lub haczyków są oznaczone jako pierwsze.. Podczas pracy za pomocą taśmy mierniczej i prostego ołówka. Urządzenie powinno znajdować się co najmniej 8 cm od podłogi, około 10 cm od parapetu i ponad 2 cm od ściany;
2. Po zastosowaniu oznaczenia, kołki są instalowane.. W tym celu wywiercony jest otwór w zbrojonym betonie, który odpowiada elementom złącznym. Jeżeli płaszczyzna boczna jest wykonana z drewna, wówczas mocowanie wykonuje się za pomocą śrub;
3. Na ostatnim etapie części są ustalane w określonym miejscu, po czym na nich jest zawieszona odpowiednio przygotowana bateria.. Zwykle na jedno urządzenie trzeba zainstalować 2-3 haki lub wsporniki.

Uwaga! Po zainstalowaniu elementów złącznych sprawdzana jest ich niezawodność. Uchwyty nie powinny poruszać się w kierunku poziomym i pionowym ani zginać pod działaniem przyłożonych wysiłków.

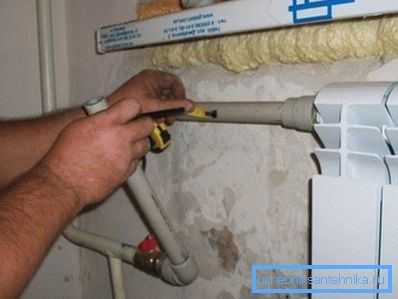

Proces połączenia

Wiązanie urządzeń grzewczych może być rzeczywiście realizowane przy użyciu elementów wykonanych z różnych materiałów, ale polipropylen stał się ostatnio bardziej popularny. Dlatego poniżej jest uważany za opcję z rurami z tego związku wielkocząsteczkowego.

Po zainstalowaniu zaworów odcinających i sterujących zamontowane jest specjalne złącze, które jest niezbędne do łączenia z produktami z polipropylenu. Rury są do niego łączone za pomocą lutowania.

Podczas wykonywania dokowania termicznego należy przestrzegać określonego czasu nagrzewania. Powinien się wahać w ciągu 5-20 sekund. Przegrzanie części może spowodować uszkodzenie.

Szew chwyta się w ciągu 3 minut, dlatego należy zachować ostrożność w tym czasie, w przeciwnym razie elementy mogą się całkowicie skręcić lub spaść.

Przydatne rekomendacje

• Pomimo prostoty sieci komunikacyjnej tego typu konieczne jest przeprowadzenie szczegółowego projektu ze wstępnymi obliczeniami przed wykonaniem głównych prac;
• Aby rozmieścić elementy przewodzące w dowolnych miejscach, konieczne jest zainstalowanie pompy cyrkulacyjnej, która wymusi ruch chłodziwa w zamkniętej pętli;
• Rurociągi wykonane z polipropylenu muszą być przymocowane do bocznej powierzchni za pomocą podpór kompensacyjnych. Pozwalają one naprawić produkty w jednej pozycji, ale jednocześnie możliwy jest ruch liniowy;
• Jeśli zamiast elementów polipropylenowych stosowane są analogi metali, dokowanie odbywa się za pomocą specjalnych łączników lub spawania;
• W razie potrzeby można układać rurociągi w ścianie, co pozytywnie wpłynie na estetyczne postrzeganie pomieszczenia. Możesz również zrobić dekoracyjne pudełko, które będzie ukrywać przewodzące produkty;
• Aby zmniejszyć straty ciepła, nie zaleca się umieszczania grzejników systemu grzewczego w niszy lub jakichkolwiek otworach, szczególnie jeśli wydajność całej sieci nie jest bardzo wysoka;
• W obecności urządzenia cyrkulacyjnego pożądane jest pozyskanie rezerwowego źródła zasilania, ponieważ ogrzewanie nie będzie działać, gdy elektryczność zostanie wyłączona;
• Zaleca się mocowanie baterii za pomocą uchwytów podłogowych, jeśli ściany są wykonane z lekkich materiałów. W innych przypadkach należy zamontować specjalne haki.

Ostatnia część

Powyższe informacje zapewnią początkującym użytkownikom prawidłowe połączenie grzejników z systemem pojedynczych rur w prywatnym domu lub mieszkaniu.

Podczas instalacji można użyć dowolnego z proponowanych schematów łączenia elementów przewodzących. Jeśli chodzi o specjalne wideo w tym artykule, pozwoli to wizualnie zapoznać się z tym tematem.
