Jakie jest prawidłowe połączenie promiennika? Przeanalizujemy schematy połączeń stosowane w domach prywatnych i apartamentach miejskich oraz rury, kształtki i elementy stosowane do tego celu. Ponadto dowiemy się, jakie błędy można popełnić przy projektowaniu i instalacji systemu grzewczego.

Obwody konturowe

Jeśli w mieszkaniu w mieście schemat systemu ogrzewania jako całości lub jego indywidualna pętla nie zależy od naszych starań, w prywatnym domu obwód jest zaprojektowany od zera.

Istnieją dwa zasadniczo różne schematy:

• Pojedyncza rura, reprezentujący jedyną butelkę wokół obwodu ogrzewanego budynku. Urządzenia grzewcze rozbijają się równolegle do rozlewu.

Uwaga: ćwiczenie i konsekwentna instalacja baterii; jest to niewygodne, ponieważ nie pozwala na niezależną regulację urządzeń.

• Dwururowy - niezależna dostawa i odwrotne butelkowanie. Każdy grzejnik działa jak zworka między nimi.

Zalety systemu jednorurowego to niski koszt, łatwość instalacji i wyjątkowa odporność na uszkodzenia. Wady - znaczna zmiana temperatury między pierwszym a ostatnim urządzeniem grzewczym, a także trudność układania wokół obwodu domu w obecności wysokich otworów i panoramicznych okien.

System dwuprzewodowy pozbawiony jest tych niedociągnięć, ale pod pewnymi warunkami może spowodować znacznie poważniejsze problemy dla właściciela. Baterie znajdujące się najbliżej kotła gasią różnicę między butelkowaniem, co spowalnia obieg w odległych urządzeniach. Dlatego system dwururowy wymaga obowiązkowego wyważenia - dławienie linii zasilających i dostosowanie ich przepustowości do wyrównania temperatury.

Ten problem jest elegancko zarządzany w powiązanym systemie dwururowym - obwodzie Tichelmana, którego wszystkie pętle mają jednakową długość.

Wstaw grzejniki

Jakie mogą być sposoby łączenia grzejników z butelkowaniem i taśmami?

Uwaga: w zamkniętym autonomicznym systemie grzewczym można zapomnieć o problemie z zamuleniem akumulatorów. Niewielka ilość zawiesiny w cieczy chłodzącej szybko gromadzi się w zbiorniku z błotem i nie powoduje żadnych problemów w przyszłości. W związku z tym sensowne jest wybranie typów połączeń grzejników, które zapewnią maksymalny transfer ciepła.

Błędy

Nieprawidłowe podłączenie grzejników grzewczych może prowadzić do nieprawidłowego działania systemu DH, autonomicznego obwodu lub poważnie ograniczyć przenikanie ciepła przez urządzenie.

Jakie błędy można popełnić przy instalacji baterii?

• Włożenie grzejnika pomiędzy podające i wsteczne piony na dowolnej podłodze innej niż góra spowoduje zamrożenie sąsiadów na pionie. Płyn chłodzący krąży przez mały pierścień - przez twoją baterię, ale przenikanie ciepła wszystkich urządzeń powyżej improwizowanego skoczka gwałtownie spada.
• Włożyć grzejnik z dowolnym zaworem zatrzymującym lub dławiącym na tulei bez zwory przed zaworami lub dławikami. W takim przypadku zablokowany kurek zatrzyma krążenie w całym pionie.

• Boczne połączenie promiennika wielosekcyjnego, jak już wspomniano, doprowadzi do spadku przenikania ciepła skrajnych sekcji.
• Połączenie grzejników z rurą zasilającą o mniejszej średnicy doprowadzi również do spadku mocy cieplnej w stosunku do nominalnej. Normą jest rura DU15 (1/2 cala) z liczbą sekcji do siedmiu i DNU20 (3/4 cala) z większą liczbą sekcji.

Wybór materiałów

Wybór rur, baterii i kształtek wpływa na wydajność i bezpieczeństwo systemu grzewczego co najmniej tak samo, jak jego konstrukcja. Jakie materiały powinny być preferowane w różnych przypadkach?

Centralne ogrzewanie

Wydaje się, że parametry robocze stacji centralnego ogrzewania (4-6 kgf / cm2, 40-95 C) pozwalają na zastosowanie nowoczesnych rur, baterii i osprzętu.

Jednak praktyka pokazuje, że lepiej odmówić niektórym z ich typów:

1. Obliczona wartość temperatury płynu chłodzącego jest często przekraczana w przypadku silnych mrozów. Kiedy w mieszkaniach narzekają na zimno, praca węzłów windowych bez dyszy jest czasami praktykowana, z tłumionym dławieniem. W tym trybie akumulatory mogą nagrzewać się w zakresie 130 - 140 C.
2. Nagłe zamknięcie dowolnego elementu zaworów i łączników ze względu na niekompetencję ślusarza lub awarię doprowadzi do szoku hydraulicznego z krótkotrwałym wzrostem ciśnienia do 20-25 atmosfer.

To prawdopodobieństwo wystąpienia sytuacji awaryjnych odcisnęło piętno na wyborze wyposażenia dla centralnego ogrzewania.

Rury

Do instalacji wkładek można używać:

• Stalowa rura VGP (woda i gaz) na połączeniach spawanych;
• Ocynkowana rura gwintowana VGP. Szwy spawalnicze są przeciwwskazane ze względu na powłokę antykorozyjną: w wysokich temperaturach cynk ulega spaleniu;
• Rura karbowana ze stali nierdzewnej na złączach zaciskowych.

Ostatnia opcja jest atrakcyjna, ponieważ można ją łatwo zamontować własnymi rękami za pomocą prostego narzędzia - pary kluczy. Cena rury falistej o średnicy 1/2 cala wynosi około 200 rubli za metr.

Grzejniki

W systemach DH stosowane są:

• Konwektory, reprezentujące cewkę rury z żeberkami, zwiększające przenoszenie ciepła;
• Promienniki bimetaliczne. Stalowy rdzeń czyni je odpornymi na udary ciśnienia do 25 - 40 kgf / cm2;
• W pomieszczeniach, w których estetyka nie odgrywa decydującej roli, praktykowane jest instalowanie w domu spawanych grzejników rurowych (rejestrów). Z reguły podłączenie grzejników stalowych odbywa się za pomocą czarnej stalowej rury na połączeniach spawanych.

Niezależne ogrzewanie

Rury

W pełni kontrolowane parametry obwodów autonomicznych pozwalają na stosowanie w nich niedrogich i trwałych rur polipropylenowych i metalowo-plastikowych.

Kilka subtelności wiąże się z ich instalacją:

• W przypadku metalu z tworzywem sztucznym preferowane są nie złącza ściskane, ale połączenia zaciskowe, które lepiej tolerują wielokrotne cykle ogrzewania i chłodzenia;
• W przypadku polipropylenu pożądane jest wzmocnienie, które zmniejsza wydłużenie rur podczas ogrzewania.

Grzejniki

Tutaj wszystko jest proste: naszym wyborem są tanie, estetyczne i wysoce rozpraszające ciepło baterie aluminiowe.

Armatura i wyposażenie

Do podłączenia grzałki do dźwigów i rur amerykańskie kobiety były szeroko stosowane w ostatnich latach - okucia z nakrętką, które umożliwiają szybkie podłączenie.

Ponieważ można używać zaworów regulacyjnych i odcinających:

1. Zawory kulowe;
2. Stożkowe odczepy (dławiki), które umożliwiają regulację wymiany ciepła w trybie ręcznym;
3. Zawory termostatyczne z głowicami termicznymi, umożliwiające automatyczną konserwację danej temperatury powietrza.

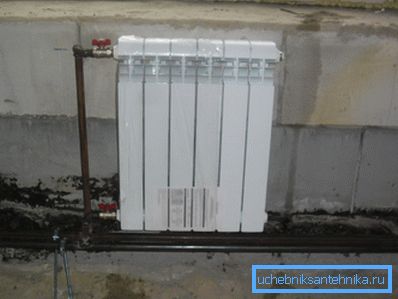

Na górnych piętrach budynków mieszkalnych oraz tam, gdzie górny kolektor chłodnicy jest najwyższym punktem osobnej pętli, wtyk grzejnika jest wyposażony w dźwig Mayevsky - nieskomplikowane urządzenie do odpowietrzania wtyczek powietrza.

Wniosek

Mamy nadzieję, że nasz przegląd schematów elektrycznych i materiałów stosowanych w systemach grzewczych pomoże czytelnikowi w podjęciu właściwej decyzji przy planowaniu własnej naprawy lub budowy. Film w tym artykule zawiera dodatkowe informacje tematyczne. Sukcesy!
