Podłączenie grzejnika do systemu dwururowego: rodzaje

Zwykle system ogrzewania w domach prywatnych jest autonomiczny, dlatego do jego organizacji wymagany jest zakup kotła o wystarczającej mocy i określenie, jaki powinien być transfer ciepła z grzejników. Potem pozostaje dla małych - wszystko, co musisz zrobić, to podłączyć grzałki do kotła za pomocą rurociągu i napełnić je płynem chłodzącym. Najbardziej optymalnym schematem połączeń jest dwururowy, gdy występuje przepływ przepływu i powrotu.

Rodzaje systemów grzewczych

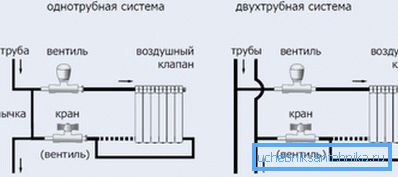

Używaj wersji jedno-i dwururowej, które mogą mieć zarówno zalety, jak i wady. Projekt można zamontować zarówno przy niższym okablowaniu, jak i na górze. Jednak ten ostatni jest najczęściej używany, ponieważ jest bardziej wygodny i praktyczny.

Jak wiadomo, zasadą działania autonomicznego systemu grzewczego jest stały obieg wody lub innego płynu chłodzącego z kotła do urządzeń iz powrotem. Może jednak poruszać się grawitacyjnie lub siłą, co osiąga się przez podłączenie pompy.

Opcja połączenia dwururowego

Rozważ jego funkcje:

1. Instrukcja instalacji schematu zakłada obecność dwóch oddzielnych potoków, do których podłączone jest każde z urządzeń.
2. Jednocześnie jeden system zaopatrzenia w wodę to rura zasilająca, z której wypływa gorąca woda, a druga to odwrotna, która dozuje już schłodzoną wodę.
3. Ponieważ ścieżki pokonane przez czynnik chłodzący, zarówno w rurze zasilającej, jak i na powrocie, są równe, ich opór hydrauliczny jest taki sam. Oznacza to, że taki schemat jest zrównoważony hydraulicznie, co sprawia, że ​​jego zastosowanie jest najbardziej optymalne.

Wskazówka: zastosowanie w tym przypadku przekątnej metody podłączania urządzeń grzewczych sprawi, że system będzie bardziej wydajny.

1. Jednak programy mogą być ślepym zaułkiem, co oznacza, że ​​najwięcej:

• długą drogę robi już ochłodzona woda pozostawiając ostatnią w łańcuchu urządzenia grzewczego;
• short - uruchamia się od pierwszego.

Z tego powodu będziesz musiał dostosować przepływ ciepłej wody własnymi rękami w każdym z zaworów baterii lub użyć zaworów termostatycznych.

Układ

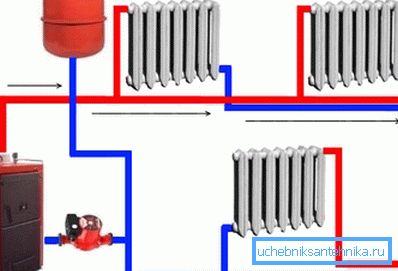

Schemat może być wymuszony (wbudowana) i samoczynny, a główną zaletą tego drugiego jest to, że nie wymaga on zasilania elektrycznego. Aby to zrobić, górne okablowanie jest zakończone, a urządzenia grzewcze, jak również w poprzednim przypadku, są połączone po przekątnej.

Jest stosowany najczęściej w małych budynkach mieszkalnych, które mają nie więcej niż dwa piętra. Chociaż będzie idealny w osadach, w których występują przerwy w zasilaniu, nie jest często używany, co tłumaczy się potrzebą użycia dużej ilości materiałów i nieestetycznym wyglądem.

Jest stosowany nie tylko w budynkach mieszkalnych, ale także w innych budynkach, niezależnie od ich przeznaczenia. Jej organizacja wymaga wielu materiałów i wysiłku, ale zalety takiego systemu są bezdyskusyjne.

Wskazówka: możesz łatwo odebrać go dla każdego budynku, bez względu na stopień skomplikowania.

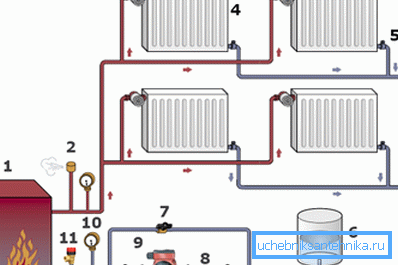

W jednym oddziale może znajdować się duża liczba urządzeń grzewczych, co nie wymaga dodatkowego montażu hydraulicznych regulatorów ciśnienia. Woda i odwrócony odpływ w takich systemach są połączone osobno, co umożliwia automatyczne dostosowanie ogrzewania wszystkich pomieszczeń w domu. W takim przypadku termostaty nie będą miały wpływu na inne urządzenia, a ich cena tylko nieznacznie zwiększy koszty instalacji.

Opcje podłączenia grzejników do systemu

Często mówimy, że słowa "połącz" i "połącz", co oznacza wykonanie tego samego działania - podłącz grzejnik do instalacji grzewczej.

Takie podejście jest jednak amatorskie, ponieważ istnieje między nimi pewna różnica techniczna:

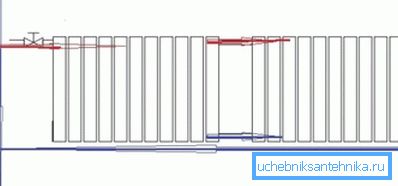

• podłącz grzejnik - doprowadzić do niego przewód zasilający i przewód powrotny. Przykładem może być boczna wersja grzejnika, gdy rury pasują do urządzenia z jednej strony powyżej i poniżej lub po przekątnej.
• podłączyć urządzenie grzewcze - utworzyć jednostkę połączeniową, w której występuje przepływ zasilania lub powrotu, a także regulujące zawory kulowe, zawory lub inne podobne elementy.

Istnieją dwie główne opcje systemu ogrzewania, od którego zależy ostateczny montaż schematu ogrzewania domu lub mieszkania:

1. Górna - linia zasilająca znajduje się powyżej górnego poziomu grzejnika. W takim przypadku użyj następujących opcji podłączenia grzejnika:

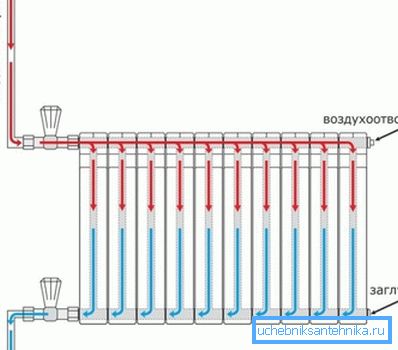

• jednostronne z boku (od spodu iz góry) - metoda jest najskuteczniejsza, gdy używa się w akumulatorze nie więcej niż 10 sekcji. W przeciwnym razie nagrzewanie odległe nie następuje całkowicie, przez co znacznie zmniejsza się wydajność urządzenia;

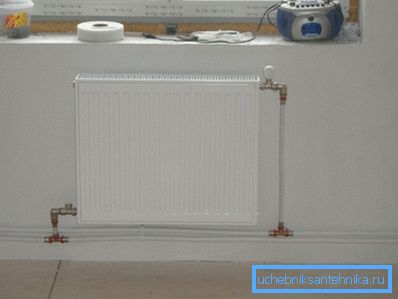

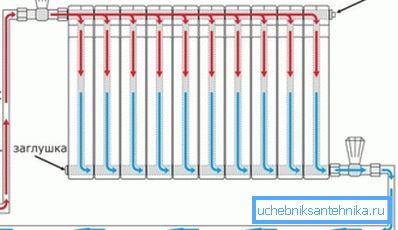

• Przekątna (góra i dół) może być dwukierunkowa, z których każda jest uważana za najbardziej efektywną w przypadku tej metody okablowania. Możesz używać urządzeń z więcej niż 10, liczba sekcji i rozgrzeją się jak najwięcej.

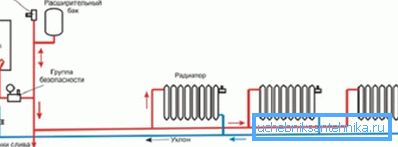

1. Dolna linia zasilająca dociera do chłodnicy od dołu, zwykle używana podczas instalacji pompy:

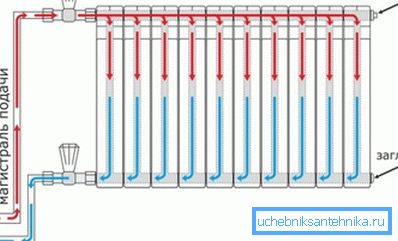

• jednostronne boczne (górny i dolny) - w tym przypadku, podobnie jak w poprzednim, maksymalny efekt tego sposobu może być uzyskane tylko wówczas, gdy liczba sekcji w urządzeniach grzewczych wynosi nie więcej niż 10, w przeciwnym przypadku płyn chłodzący po prostu nie ma czasu na ich termiczną;

• przekątna (góra i dół) - efekt jest taki sam jak w przypadku górnego okablowania;

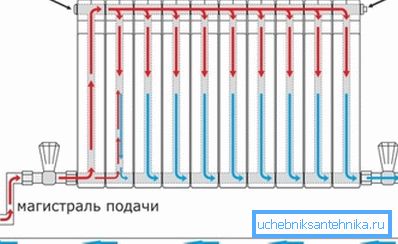

• niższa droga - w tym przypadku przepływ dochodzi od dołu do chłodnicy i wychodzi z drugiej strony również od dołu. Największy efekt będzie widoczny tylko podczas instalacji pompy;

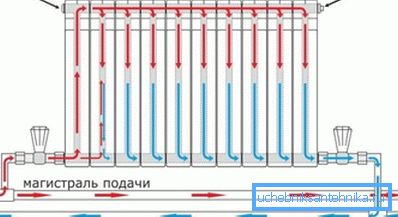

Wskazówka: wykonaj pętlę archiwizacji i powrotu bardziej niż ostatni zainstalowany grzejnik z zachowaniem szczególnej ostrożności, gdyż może to wpłynąć na ustawienie całego systemu grzewczego.

Rozważ:

• z górnym okablowaniem uzyskasz maksymalny efekt dzięki ukośnemu połączeniu urządzeń;
• przy niższym okablowaniu i pompie najskuteczniejszą opcją będzie dolna (dolna-dolna).

Wniosek

Jak można zauważyć na podstawie tego artykułu, dwu-rurowa wersja grzejników łączących z systemem grzewczym jest najbardziej akceptowalna z prawie wszystkich punktów widzenia, z wyjątkiem wzrostu kosztów komponentów. Pozwalają one łatwo regulować temperaturę płynu chłodzącego w różnych pomieszczeniach, a także wykonywać niezbędne wyważenie, aby zapobiec wstrząsowi hydraulicznemu.

Instalacja urządzeń grzewczych w systemie nie jest trudna, dlatego w domach prywatnych zwykle odbywa się samodzielnie. Film wideo w tym artykule będzie okazją do znalezienia dodatkowych informacji na powyższy temat.
