Podłączenie grzejników: metody, schematy, demontaż i montaż

Jak połączyć grzejniki ze sobą, aby zapewnić wysokiej jakości ogrzewanie pomieszczeń?

To pytanie jest szczególnie istotne, jeśli system ogrzewania jest zaprojektowany i zainstalowany w nowo wybudowanym domu. Jednak nawet w domach, które są już w użyciu, model połączenia może zostać zmieniony i zaktualizowany, aby zapewnić większą efektywność energetyczną stosowanego systemu grzewczego.

W tym artykule przyjrzymy się, jaki schemat podłączenia grzejników w prywatnym domu można uznać za optymalny i dlaczego. Ponadto dowiemy się, jakie są cechy wdrożenia każdego z proponowanych schematów.

Funkcje konstrukcyjne

Na rynku dostępna jest szeroka gama grzejników, które są przeznaczone do napełniania chłodnicą krążącą w sekcjach i oddawania części ciepła do części metalowych. Metalowe elementy w projekcie urządzenia z kolei uwalniają ciepło do otoczenia.

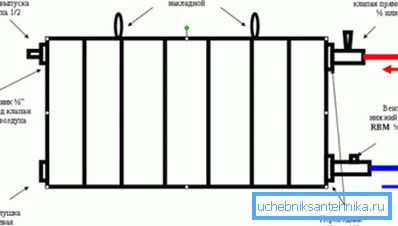

Niezależnie od tego, czy zastosowane baterie mają konstrukcję panelową czy sekcyjną, wszystkie mają jedną wspólną cechę - obecność czterech wlotów. Dwa otwory znajdują się u góry końców i dwa otwory u dołu.

Otwory te są niezbędne do podłączenia do rur instalacji grzewczej. Wybór dolnych lub górnych otworów do montażu może wynikać ze specyfiki lokalizacji urządzenia i wybranego schematu elektrycznego.

Przegląd aktualnych metod

Podłączenie grzejników do rur można wykonać zgodnie z następującymi metodami:

• Najprostszym i zarazem efektywnym sposobem łączenia rur z akumulatorem jest podawanie górnej i powrotnej rury od dołu..

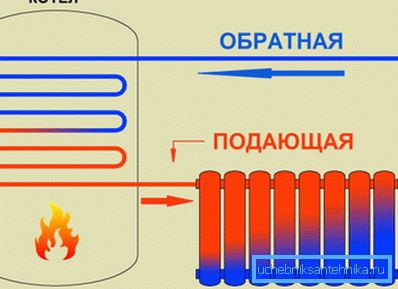

Zaletą tego rozwiązania jest to, że chłodziwo przechodzi przez urządzenie grzewcze prawie grawitacyjnie. Podczas korzystania z tego schematu części zainstalowanego grzejnika będą szybciej się zapełniać, a ciśnienie na złączach będzie niskie.

Wadą tej metody jest to, że taka prowadząca rura jest rzadko używana w nowoczesnych mieszkaniach i domach.

• Jednostronne połączenie grzejników z rurami prawie tak samo wydajny jak poprzedni schemat, ponieważ chłodziwo nadaje się z góry i wchodzi do dolnego otworu. Sprawność grzejnika przy tej instalacji wynosi około 97%.

Ważne: Jeśli zainstalujesz baterię aluminiową w ten sposób, istnieją ograniczenia dotyczące liczby używanych sekcji. Liczba sekcji w tym przypadku nie powinna przekraczać 20 jednostek.

• Niższa metoda połączenia, pomimo niższej efektywności (około 88%), staje się coraz bardziej popularna. Nie jest to zaskakujące, ponieważ nowoczesne systemy grzewcze są wykonywane za pomocą połączeń rurowych ukrytych pod podłogą.

Pomimo faktu, że wynik instalacji działa z rękami w tym przypadku wygląda bardziej precyzyjnie, zajmie to więcej czasu, aby wypełnić sekcje chłodziwem, a w rezultacie więcej czasu, aby zapewnić komfortową temperaturę w pomieszczeniu.

Prowadzenie paszy od dołu może być uzasadnione tylko przez specyfikę instalacji rurowej. Efektywność wykorzystania podłączonych w ten sposób baterii nie przekracza 75-78%.

• Obniż w jedną stronę połączenie nie są powszechne, ale istnieją pewne baterie grzewcze, w których porty zasilania i powrotu znajdują się w dolnej części grzejnika.

Z punktu widzenia walorów estetycznych taka metoda połączenia jest dość uzasadniona, ale z punktu widzenia wydajności baterii lepiej jest rozważyć pierwsze dwie metody.

Jak położenie baterii wpływa na efektywność jej użytkowania

Jak już wspomniano, metody łączenia grzejników z rurami wpływają na efektywność całego systemu. Okazuje się, że lokalizacja grzejnika ma mniejszy wpływ.

Rozważ najczęstsze sytuacje:

• Górna część grzejnika jest całkowicie pokryta parapetem. W idealnym przypadku wydajność baterii wynosi 100%, ale jednocześnie nic nie powinno przykrywać górnej części urządzenia. W naszym przypadku krawędź parapetu zmienia kierunek ogrzanego powietrza, a wydajność spada ze stu procent do dziewięćdziesięciu sześciu.
• Bateria przeznaczona do projektowania pomieszczeń jest ukryta w niszy. W tym przypadku efektywność urządzenia zmniejsza się o 7%.

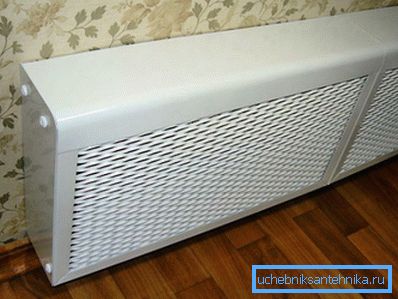

• Bateria o estetycznym wyglądzie pokryta jest dekoracyjnym ekranem. Jeśli ekran ma wystarczającą perforację z przodu i w górnej części, utrata wymiany ciepła wyniesie 5%. Jeśli ekran jest prawie pozbawiony perforacji i jednocześnie pokrywa grzejnik ze wszystkich stron, strata wyniesie maksymalnie 20%.

Tak więc przyjrzeliśmy się sposobom łączenia rur z bateriami w celu zmniejszenia wydajności. Ponadto nauczyliśmy się, jak nie mieć grzejników, aby nie zamarzać w zimie. Teraz podajemy aktualne aktualne schematy projektowe dla systemów grzewczych.

Aktualne wykresy baterii

Do chwili obecnej w jednym systemie zastosowano kilka schematów instalacji grzejników. Wszystkie te programy mają oczywiste zalety w połączeniu z punktami, które należy wziąć pod uwagę przy wyborze najlepszej opcji aranżacji systemu ogrzewania w domu.

Jak zatem podłączyć grzejniki bimetaliczne do siebie w tym samym systemie grzewczym, a jednocześnie uzyskać optymalny rezultat?

• Kolejne połączenie jest powszechnym i łatwym do zrealizowania schematem, w którym zasilanie przechodzi przez wszystkie akumulatory na przemian, a rura powrotna przechodzi do układu z ostatniego grzejnika. Przykład wdrożenia tego schematu jest następujący. Mieszkanie lub dom ma kilka pokoi i bateria jest zainstalowana w każdym pokoju. Pierwszy płyn chłodzący dostaje akumulator, który znajduje się bliżej kotła grzewczego. Następnie płyn chłodzący przez rurę wchodzi do następnego grzejnika itp. Zaletą tego rozwiązania jest oszczędzanie rur, których cena jest wysoka i łatwość instalacji. Wadą tego sposobu jest nierównomierne nagrzewanie powietrza w pomieszczeniach, ponieważ przy odległości od kotła temperatura chłodziwa jest niższa i niższa. Dlatego decydując się na użycie takiego schematu, bądź przygotowany na to, że pokój, ostatni w tym łańcuchu, będzie chłodny.
• Połączenie równoległe to obwód wolny od wad obwodu sekwencyjnego. Osiąga się to poprzez użycie wspólnej rury, przez którą przepływa płyn chłodzący. Z kolei z tej rury rozgałęziają się gałęzie, do których przyłącza się grzejnik. Istotną zaletą tego schematu jest możliwość nakładania się dowolnych akumulatorów w łańcuchu bez wpływu na działanie innych urządzeń grzewczych. W tym celu zawory odcinające są instalowane przy wejściu do każdego grzejnika.

Ważne: Aby zapewnić wydajność systemu grzewczego z połączeniem równoległym, kolana muszą mieć mniejszą średnicę przekroju poprzecznego w porównaniu do średnicy głównej rury.

• Schemat połączenia baterii jest używany, jeśli konieczne jest połączenie dwóch wcześniej wymienionych schematów w warunkach jednego obiektu budowlanego. Z reguły wybór połączonego połączenia może wynikać z cech architektonicznych placu budowy.

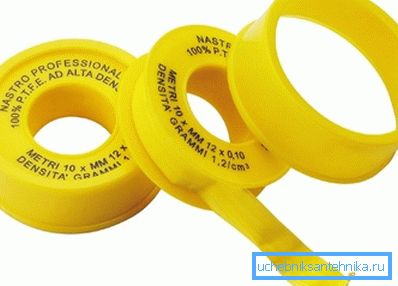

Jak rozmontowywać i montować sekcje baterii

Podsumowując, zastanawiamy się, jak wykonać separację i połączenie sekcji grzejników między sobą.

Na początek takie działania są możliwe tylko na urządzeniach segmentowych i niemożliwe w przypadku baterii panelowych. W związku z tym można podłączyć bimetaliczne sekcje grzejnikowe i połączyć aluminiowe sekcje grzejnikowe, podczas gdy stalowe baterie nie mogą być demontowane i zabudowane.

Łączymy i rozłączamy sekcje za pomocą specjalnego klucza grzejnika. Klucz jest na przemian wprowadzany do górnego i dolnego wylotu i przewijany w kierunku przeciwnym do ruchu wskazówek zegara, jeśli konieczne jest odłączenie sekcji. Aby odkręcić wymaganą liczbę sekcji, na przycisku znajdują się oznaczenia odpowiadające szerokości przekroju.

Wniosek

Wiedząc, jak zainstalować grzejniki, łatwo jest złożyć system ogrzewania w wiejskim domu. Aby pomyślnie zainstalować grzałki, zalecamy obejrzenie filmu w tym artykule.
