Podstawowy schemat ogrzewania i jego rodzaje

Zanim zaczniesz planować autonomiczne ogrzewanie w mieszkaniu lub prywatnym domu, musisz zapoznać się z pojęciem ogrzewania. Poniżej przyjrzymy się bliżej, co to jest i jakie są podstawowe koncepcje ogrzewania.

Informacje ogólne

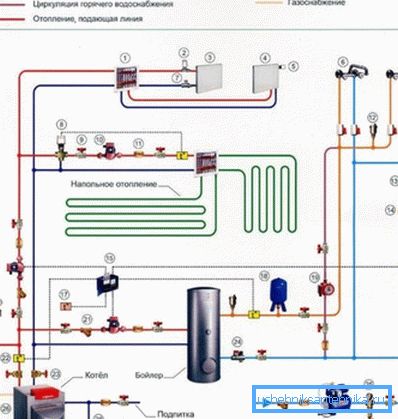

Pod schematem systemu ogrzewania rozumie się zwykle najprostszy schemat, który wskazuje główne elementy ogrzewania wody, połączone w jeden system.

Ten drugi może być implementowany na kilka sposobów, jednak w każdym przypadku zawiera następujące elementy:

• Ogrzewanie kotła - zapewnia płyn grzewczy.

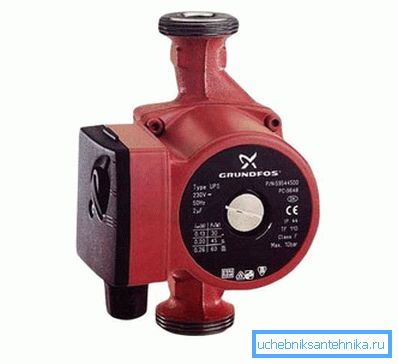

• Pompa cyrkulacyjna lub zbiornik wyrównawczy (w zależności od rodzaju układu) - zapewnia ruch chłodziwa w obwodzie.

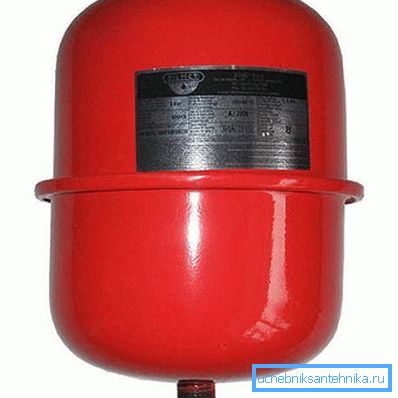

• Zbiornik wyrównawczy - kompensuje rozszerzalność cieplną chłodziwa, a także młot wodny.

• Kontur - przedstawia zamkniętą ścieżkę, przez którą płyn chłodzący dostaje się do chłodnicy, a następnie powraca do kotła.
• Grzejniki są urządzeniami, które zapewniają ogrzewanie pomieszczenia.
• Nośnikiem ciepła jest ciecz, która pobiera ciepło z kotła i przekazuje je do grzejników. Najczęściej do tych celów używana jest zwykła woda lub płyn przeciw zamarzaniu. Ten ostatni ma niższy punkt zamarzania.

Różnice w schematach są następujące:

• W sposobie obiegu chłodziwa;
• W metodzie łączenia grzejników.

Poniżej rozważamy cechy każdego z nich.

Rodzaje programów

Zgodnie z metodą łączenia grzejników, systemy grzewcze są dwojakiego rodzaju:

Każdy z nich może być wdrożony zarówno z obiegiem naturalnym, jak i wymuszonym. Ponadto każda opcja ma swoje zalety i wady, które należy wziąć pod uwagę.

Pojedyncza rura

Główną zaletą połączenia z jednym przewodem jest jego prostota i niski koszt wdrożenia. Można go jednak stosować tylko w małych pomieszczeniach. Wynika to z faktu, że baterie w tym przypadku, nierównomiernie ciepło i, z dużą liczbą, ostatnie w urządzeniach obwodów, mogą pozostać na ogół zimne.

W naturalnym obiegu projekt wygląda następująco:

• Kontur wychodzący z kotła podnosi się pionowo do góry i łączy się ze zbiornikiem podwyższającym.
• Następnie rura opada i, jak wspomniano powyżej, przechodzi wokół obwodu pomieszczenia. Co więcej, kontur musi być zamontowany ze stałym niewielkim nachyleniem, które zapewni naturalny obieg.

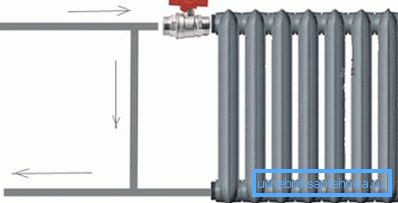

• Grzejniki są podłączone do obwodu płynu chłodzącego. Ponadto wiązanie jest koniecznie wykonywane przy pomocy obejścia. To pozwala oddzielnie regulować ogrzewanie każdej baterii i, jeśli to konieczne, rozmontowywać baterie bez opróżniania chłodziwa.

Schemat układu ogrzewania jest dobry, ponieważ ogrzewanie jest nielotne. To prawda, że ​​wymaga to użycia nielotnego kotła.

Co do wad, wśród nich można wyróżnić niższą sprawność, ponieważ chłodziwo porusza się z mniejszą prędkością, a zatem ma czas na schłodzenie. Prowadzi to do dodatkowych kosztów i czasu trwania grzejników. Ponadto istnieje szereg wymagań dotyczących instalacji i przekroju rurociągu.

Niedociągnięcia te są pozbawione obowiązkowego systemu, który realizowany jest za pomocą pompy obiegowej.

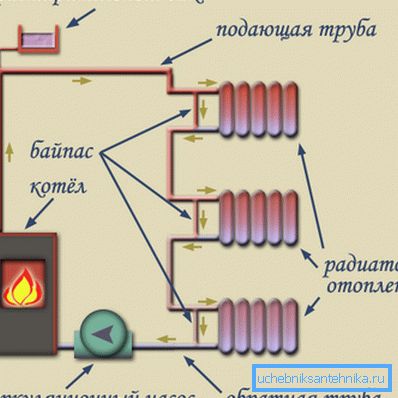

W takim przypadku połączenie jest następujące:

• Z kotła jest obwód, do którego podłączona jest pompa obiegowa do ogrzewania.
• Trójnik jest podłączony do pompy, co umożliwia podłączenie do grzejników i zbiornika wyrównawczego.

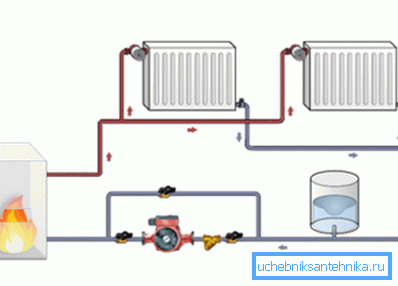

Wskazówka! Podczas instalacji pompy można wykonać obejście i podłączyć do niego zbiornik wyrównawczy. W związku z tym obwodnica musi pokrywać się z dźwigami. Pozwoli to twoim dłoniom przełączać tryby naturalnego i wymuszonego krążenia.

Podwójna rurka

Ta opcja ogrzewania może być stosowana w dużych domach i mieszkaniach. Baterie w tym przypadku mogą być połączone szeregowo i równolegle. Co więcej, nawet z szeregowym połączeniem akumulatorów, nagrzewają się bardziej równomiernie niż przy połączeniu jednoprzewodowym.

Wadą tej opcji jest jej wyższa cena, ponieważ jej wdrożenie wymaga znacznie więcej rur. Należy zauważyć, że w tym przypadku najczęściej stosuje się wymuszony obieg, ponieważ trudniej jest zapewnić naturalny obieg.

Ten schemat wygląda następująco:

• Z kotła jest obwód, do którego podłączona jest pompa cyrkulacyjna z okablowaniem do zbiornika wyrównawczego i kolektora (gdy są połączone równolegle).
• Co więcej, z reguły do ​​kolektora prowadzi się dystrybucję do różnych pomieszczeń w domu lub mieszkaniu. Kiedy kilka grzejników jest podłączonych do jednego obwodu, rura jest prowadzona do ostatniej w obwodzie baterii.
• Przewód powrotny jest podłączony do pierwszego wylotu obwodu baterii, który jest równoległy do ​​obwodu ciepłego i jest podłączony do kolektora, w wyniku czego ochłodzony płyn chłodzący wpływa do kotła i ponownie się nagrzewa.

Ważną zaletą tej opcji jest możliwość regulacji ogrzewania akumulatorów w różnych pomieszczeniach. Ponadto, przy korzystaniu ze specjalnego sprzętu elektronicznego, utrzymywanie określonej temperatury w pomieszczeniach może odbywać się automatycznie.

Zwróć uwagę! Rozważaliśmy najprostszą wersję systemu, ponieważ ogrzewanie może obejmować "ciepłą podłogę".

Tutaj w rzeczywistości wszystkie główne punkty opracowania koncepcji. Z reguły na jego podstawie wykonuje się bardziej szczegółowy projekt. Szczegółowe instrukcje, jak to zrobić są dostępne na naszym portalu budowlanym.

Wniosek

Schemat ideowy przedstawia działanie systemu grzewczego i jego realizację. Co więcej, jego wybór zależy od szeregu warunków, w których będzie obsługiwane ogrzewanie. Z filmu w tym artykule możesz uzyskać dodatkowe informacje na ten temat.
