Podwójny obieg grzewczy: konstrukcja, cechy, połączenie

Istnieją dwa najważniejsze warunki dla komfortu mieszkania: obecność ogrzewania i ciepłej wody. Aby zapewnić te warunki, można użyć osobnego systemu i można zainstalować kocioł z podwójnym obiegiem. Omówimy różnicę między układami grzewczymi z jednym obiegiem a dwuprzewodowym, jakie są cechy i zalety ogrzewania z obiegiem podwójnym.

Ogrzewanie z podwójnym obiegiem

Zasada działania i kocioł urządzenia

Przede wszystkim chcemy zdefiniować system dwupętlowy, a także rozważyć zasadę jego działania.

Zwróć uwagę! Dwuprzewodowy to system, w którym funkcje ogrzewania i ciepłej wody są łączone poprzez organizowanie dwóch niezależnych obwodów o różnych temperaturach wody.

Należy rozumieć, że temperatura chłodziwa w systemie grzewczym osiąga 95 stopni, podczas gdy temperatura dostarczania gorącej wody zgodnie z pkt 2.4 SanPiN 2.1.4.2496-09 wynosi 60 stopni. Oznacza to, że generator ciepła będzie działał w różnych trybach.

Z reguły dwuprzewodowy kocioł ma jeden zamknięty wymiennik ciepła do ogrzewania i jeden przepływowy wymiennik ciepła dostarczania gorącej wody.

Rozważmy zatem zasadę urządzenia:

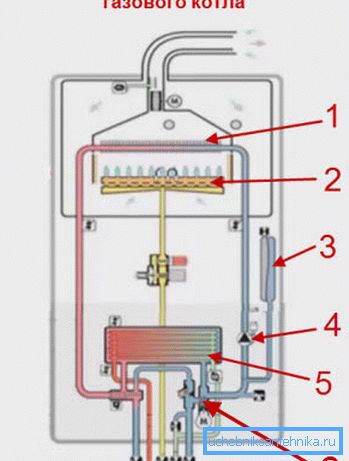

• Chłodziwo wchodzi do wymiennika ciepła (1), gdzie jest ogrzewane przez palnik gazowy (2) i przesyłane do układu grzewczego pod działaniem pompy cyrkulacyjnej (4), wykonując w ten sposób ruch kołowy w zamkniętym obiegu grzewczym;
• Po włączeniu ciepłej wody uruchamiany jest zawór trójdrożny (6), a płyn chłodzący zaczyna cyrkulować przez wymiennik ciepła (5) wewnątrz kotła, podczas gdy nie wpływa on do układu grzewczego;
• Woda z kranu wchodzi do wymiennika ciepła (5), gdzie jest podgrzewana z chłodziwa i przesyłana do układu gorącej wody;
• Wewnętrzny mały obwód jest również zamknięty i wyposażony w zbiornik wyrównawczy (3), który kompensuje rozszerzanie się chłodziwa podczas ogrzewania.

Zwróć uwagę! Widzimy, że urządzenie działa na zasadzie "albo-albo", to znaczy, gdy pracuje CWU, chłodziwo nie ogrzewa akumulatorów układu grzewczego. Długotrwałe używanie gorącej wody może prowadzić do zauważalnego chłodzenia akumulatorów i obniżenia temperatury w domu.

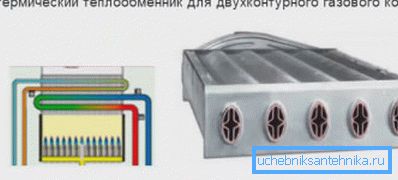

MoŜliwa jest równieŜ opcja bimetycznego wymiennika ciepła, w którym łączone są dwa obwody. Chłodziwo przepływa przez płaszcz zewnętrzny i gorącą wodę z dętek. W tym przypadku woda nie styka się z płomieniem palnika i nie gotuje się z zamkniętym kranem.

Zwróć uwagę! Zastosowanie bitermicznego wymiennika ciepła umożliwia równoczesne stosowanie ogrzewania i zaopatrzenia w wodę.

Wreszcie istnieją dwuprzewodowe kotły ze zintegrowanym kotłem pośrednim, ale są one uciążliwe i wymagają organizacji fundamentu.

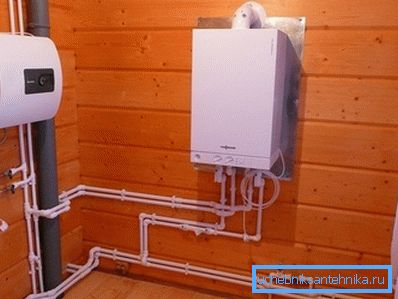

 Różnice w systemie z jedną pętlą

Jaka jest różnica między dwuprzewodowym a jednoprzewodowym systemem grzewczym, ponieważ jeden obwód może również zapewniać ogrzewanie wody? Zobaczmy, jak wygląda praca kotła jednoprzewodowego z ciepłą wodą:

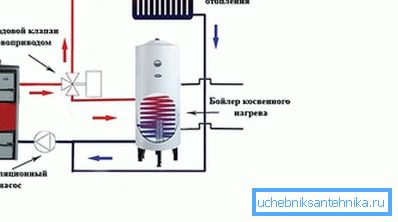

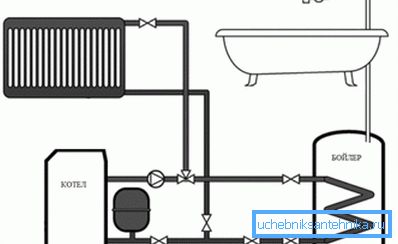

Jak widać, tutaj schemat jest inny: kocioł ogrzewa chłodziwo, które krąży w systemie grzewczym. Jednak oddzielny obwód jest odwracany od ogólnej sieci rurociągu, która zasila pośredni kocioł grzewczy.

Gdy woda w kotle ochładza się, termostat przesyła sygnał do serwonapędu, który przełącza zawór trójdrogowy, a płyn chłodzący zaczyna płynąć nie tylko do układu grzewczego, ale także do wymiennika ciepła kotła, w którym woda do podgrzewania jest podgrzewana. Przypomina to pracę termohermetycznego wymiennika ciepła, tylko w tym przypadku nie jest ono połączone, ale dzieli się na dwie odrębne części.

Zwróć uwagę! Taki schemat jest bardziej niezawodny, jednak cena kotła z kotłem będzie znacznie wyższa niż koszt jednego układu dwuprzewodowego. Jest to główna różnica, dodatkowo instalacja kotła wymaga dodatkowej przestrzeni.

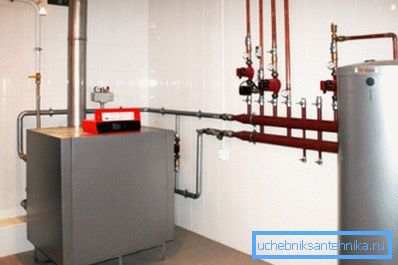

Montaż urządzeń w kotłowni

Do prawidłowego działania ogrzewania konieczne jest zorganizowanie punktu grzewczego lub kotłowni.

Pomimo zastosowania automatycznych systemów sterowania i zabezpieczeń zainstalowanych we współczesnych kotłach, instrukcja wymaga wdrożenia szeregu zasad przy aranżacji kotłowni:

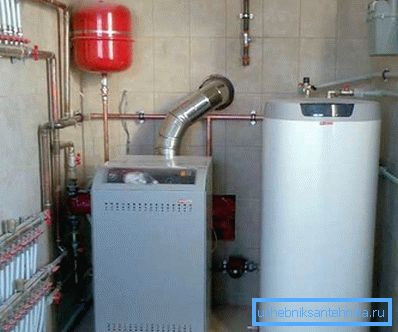

• Aby zainstalować urządzenie konieczne jest przydzielenie oddzielnego pomieszczenia o powierzchni co najmniej 4 metrów kwadratowych.. W tym pokoju powinno być co najmniej jedno małe okno i normalne drzwi. Najczęściej kotłownia jest ustawiona w piwnicy lub pomieszczeniu gospodarczym na pierwszym piętrze, ale można też zabrać ją do oddzielnego budynku;

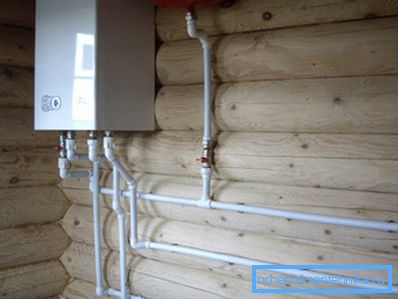

• Dekoracja kotłowni powinna być wykonana z niepalnych materiałów: płytek, tynku itp .;
• Dla normalnej pracy urządzenia i bezpieczeństwa rusztowania, w pomieszczeniu kotłowni musi być normalny przepływ powietrza. W tym celu ściana jest zamknięta;
• Gazy wydechowe są emitowane przez oddzielny komin, niedopuszczalne jest przewiezienie go do układu wentylacji wyciągowej ze względu na środki bezpieczeństwa;
• Podłoga pod kotłem jest pokryta blachą stalową o powierzchni co najmniej 1 m2;
• Wyjście komina podnosi się ponad grzbiet dachu na metr.

Zwróć uwagę! Zasady rozmieszczenia stacji zasilania energią cieplną powinny być ściśle przestrzegane dla własnego bezpieczeństwa. W przypadku korzystania z urządzeń gazowych konieczne jest zapoznanie się z przepisami bezpieczeństwa i zasadami eksploatacji

Zalety i wady

Teraz zastanów się nad zaletami i wadami używania systemu z podwójnym obwodem.

Zacznijmy od pozytywnych punktów:

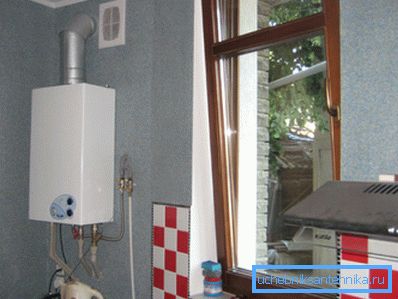

• Uzyskuje się zauważalne oszczędności miejsca w domu: ze względu na brak dodatkowego kotła wielkość kotłowni może być mniejsza. Dotyczy to szczególnie małych domów, w których brakuje miejsca. W przypadku budowy specjalnego przedłużenia dla punktu grzewczego dodaje się oszczędności środków i materiałów;
• Koszt podwójnego obwodu jest znacznie niższy niż koszt kotła z kotłem lub dwoma kotłami;
• Podłączenie drugiego kotła lub pośredniego kotła grzewczego znacznie utrudnia prace instalacyjne, wymaga dodatkowych osprzętu i rurociągu, urządzeń automatyki i sterowania;
• W przypadku gazu nie trzeba łączyć dwóch urządzeń z uzyskaniem pozwolenia i oddaniem do eksploatacji, co powinno być wykonane przy pomocy specjalistów.

Zwróć uwagę! Głównym kryterium wyboru takich urządzeń jest oszczędność miejsca i pieniędzy. W ludziach takie jednostki były nazywane "kotłami dla ubogich", ale, jak wiadomo, ubóstwo nie jest wadą.

 Omówmy teraz negatywne aspekty tego schematu:

• Urządzenia z przepływowym ogrzewaniem wody nie są bardzo wygodne w obsłudze: trudno jest regulować temperaturę wody, szczególnie gdy zmienia się ciśnienie. Efekt ten jest znany właścicielom staromodnych pieców gazowych;
• Współosiowy wymiennik ciepła może pracować zarówno w trybie ogrzewania, jak i ogrzewania. Prowadzi to do tego, że przy przedłużonym użytkowaniu ciepłej wody dom może się znacznie ochłodzić;
• Jeśli połączony wymiennik ciepła ulegnie awarii, ogrzewanie nie będzie działać, dopóki nie zostanie wymienione;
• Ogrzewanie bieżącej wody wymaga podwójnego zwiększenia mocy, co prowadzi do wzrostu wielkości i masy produktu;
• Kotły elektryczne w trybie grzania wody bieżącej będą również działały z podwójną mocą, a to będzie wymagało podłączenia do sieci trójfazowej 380 V, która w żadnym wypadku nie jest wszędzie.

Zwróć uwagę! Oczywiście, system jest raczej sprzeczny, i to do ciebie należy decyzja tutaj. Oczywiście, jeśli kupowanie wygodniejszego i drogiego sprzętu jest dla ciebie zbyt drogie, wtedy wybór jest przewidywalny.

Sposoby zwiększenia bezwładności cieplnej układu

Jeśli zimy w twoim regionie są zimne i obawiasz się, że gdy do ochłodzenia zostanie użyta bateria CWU, podamy kilka wskazówek, jak tego uniknąć. Oczywiście, przede wszystkim trzeba zadbać o dobrą izolację termiczną ścian i okien, dachu i podłogi, ale nie o to chodzi.

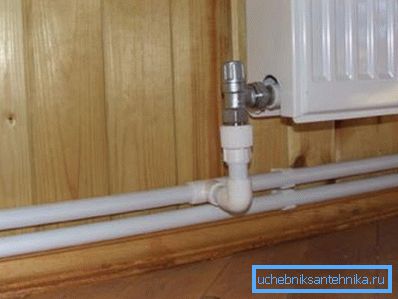

Jedynym sposobem na zatrzymanie chłodzenia chłodziwa jest zwiększenie jego pojemności cieplnej. Można to osiągnąć zwiększając objętość płynu chłodzącego poprzez zastosowanie rur o większej średnicy.

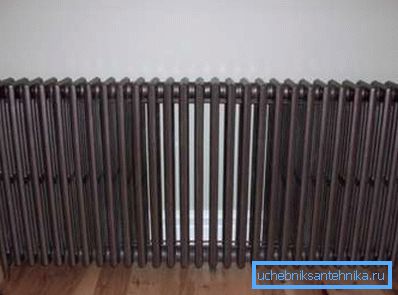

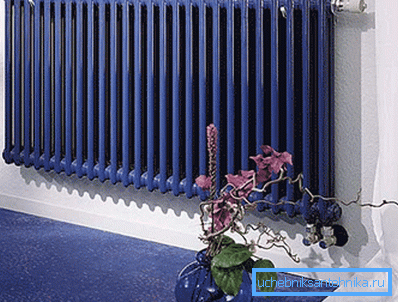

Ponadto można użyć ogromnych baterii żeliwnych z instalacją podłogową. Takie grzejniki schładzają się przez bardzo długi czas, ponieważ ich masa może osiągnąć 100 kg.

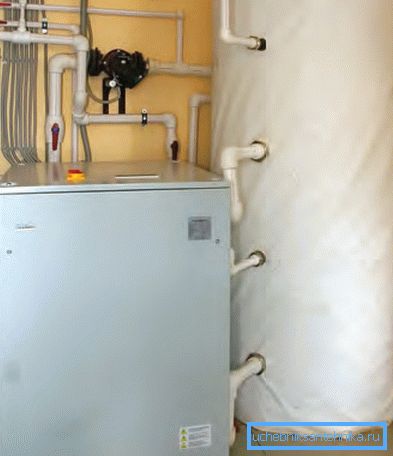

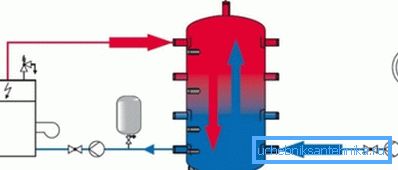

Wreszcie, jak już wspomniano, możliwe jest zintegrowanie w systemie akumulatora ciepła - zbiornika o pojemności kilkuset litrów (do 2000) podłączonego między kotłem a systemem grzewczym. Jednak to neguje wszystkie zalety schematu: stanie się droższe i zajmie zbyt dużo miejsca.

Zwróć uwagę! Przy racjonalnym użytkowaniu ciepłej wody problem chłodzenia baterii nie jest zbyt istotny, ponieważ aby dom był bardzo zimny, trzeba wziąć prysznic przez kilka godzin.

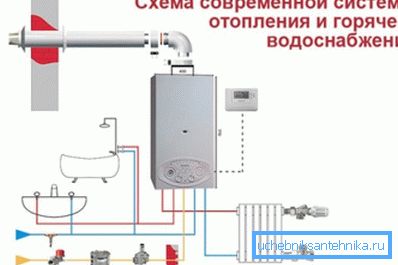

Podłączanie sprzętu gazowego

Zwróć uwagę! Podłączenie linii gazowej własnymi rękami jest surowo zabronione. Jest obarczona ciężkimi grzywnami i dość niebezpieczna. Dlatego, aby dostosować pracę kotła gazowego, będziesz musiał wykonać określoną procedurę.

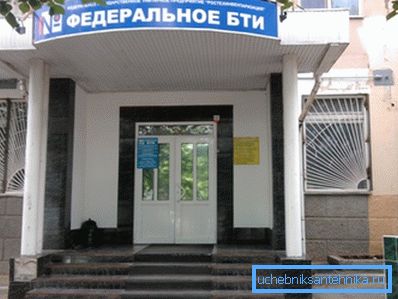

Najpierw należy skontaktować się z WIT i wprowadzić zmiany w planie domu, wprowadzając odpowiednie uwagi i oznaczenie kotłowni. Zmiany wprowadzane są również w certyfikacie rejestracyjnym obiektu.

Następnie należy skontaktować się z obsługą gazową i złożyć wniosek o podłączenie kotła. Musisz podać techniczne urządzenie paszportowe.

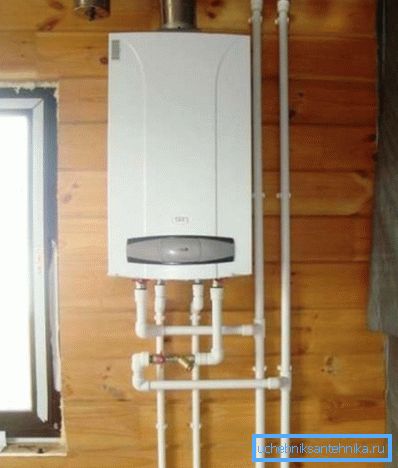

Następnie należy zainstalować sprzęt i zainstalować cały system, z wyjątkiem podłączenia do gazociągu. Gazomierz również musi być zainstalowany i zaplombowany.

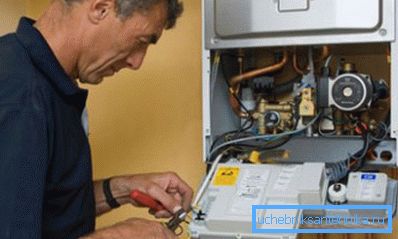

Teraz zapraszamy specjalistę od usług gazowych, który łączy kocioł z linią główną. Równolegle składamy wniosek do inspektora o uruchomienie urządzeń.

Wreszcie inspektor sprawdza poprawność połączenia, sporządza pozwolenia, a jeśli nie ma reklamacji, wpuszcza gaz do systemu.

Wniosek

Obiegowy system ogrzewania jest dobrym rozwiązaniem dla oszczędnych właścicieli i właścicieli małych domów. Nowoczesne modele działają dość zadowalająco i niezawodnie.

Film pomoże ci to wyraźnie zobaczyć.
