Pompa cyrkulacyjna do ogrzewania: wybór i instalacja
Jak działa typowa pompa cyrkulacyjna dla systemu grzewczego? Jakie są znaki, aby wybrać to urządzenie? Jak zainstalować go w systemie? Spróbujmy odpowiedzieć na te pytania.
Klasyfikacja
Pompy cyrkulacyjne do ogrzewania urządzeń nie różnią się zbytnio od innych pomp tłoczących nisko zanieczyszczone ciecze: wirnik (zwykle odśrodkowy) jest odpowiedzialny za stworzenie głowicy hydraulicznej; moment obrotowy generowany przez silnik elektryczny.
Istnieje jednak szereg znaków, które pozwalają na klasyfikację tych urządzeń.
Mokry wirnik

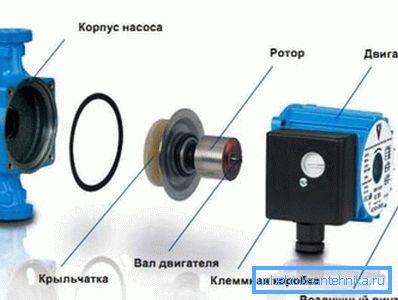

Prawie wszystkie pompy obiegowe stosowane w domach prywatnych - z mokrym rotorem. W rzeczywistości oznacza to tylko, że wirnik silnika elektrycznego jest zanurzony bezpośrednio w środku chłodzącym, co zapewnia usuwanie nadmiaru ciepła i smarowanie łożysk.
Popularność tego typu urządzeń wynika z bardzo atrakcyjnego zestawu cech:
- Są praktycznie cicho.
- Nie wymagają konserwacji (smarowanie i czyszczenie łożysk, dławików itp.).
- Ich ochrona termiczna nie zależy od dodatkowych urządzeń automatycznych: jest zapewniona przez samą obecność chłodziwa w obwodzie.
- Z reguły pompy obiegowe dla systemów grzewczych z wirnikiem mokrym mają kilka trybów pracy z krokowymi lub bezstopniowymi obrotami.
Aby nie tworzyć jednostronnej oceny tej klasy urządzeń od czytnika, warto dodać do beczki miodu łyżeczkę smoły.
- Dzięki systemowi smarowania łożysk z chłodziwem pompy są bardzo wrażliwe na ich skład i czystość.. Obecność piasku i kamienia jest niedopuszczalna.
Przy okazji: problem jest całkowicie rozwiązany poprzez zainstalowanie filtra zgrubnego przed urządzeniem.
- Należące do tej klasy pompa recyrkulacyjna do ogrzewania jest montowana tylko z poziomym wałem.
Suchy wirnik
Okrągła pompa do ogrzewania z suchym wirnikiem jest często wirnikiem na wspólnym wale z silnikiem; jednak tutaj wirnik silnika obraca się w powietrzu.
Stąd cechy jednostek:
- Poziom hałasu jest powyżej średniej. Hałas powstaje przede wszystkim przez oddzielny wirnik wentylatora, który chłodzi silnik elektryczny.
- Zabezpieczenie termiczne zapewnia oddzielny przekaźnik. Rezultatem jest częste przegrzewanie z naruszeniem oporności na skręty stojana podczas jego nieprawidłowego działania.
- Pompa wymaga konserwacji (co najmniej - znanego smarowania łożysk i dławika).
- Nie można go zamontować z silnikiem w dół - po prostu dlatego, że obudowa silnika jest nieszczelna, a wyciek wału spowoduje jego zwarcie.
- Ponadto urządzenia tego typu są zwykle jednobiegowe.
Jakie są zalety używania suchego rotora z tak wieloma nieprzyjemnymi właściwościami? Fakt, że płyn chłodzący (lub inne medium) może mieć dowolny stopień zanieczyszczenia: nie ma to wpływu na żywotność łożysk i drogi silnik elektryczny.
Urządzenia z suchym rotorem to kilka oddzielnych podkategorii.
Konsolowe

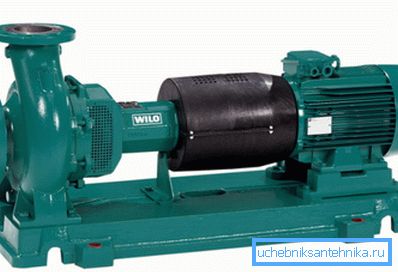

Klasa ta obejmuje przede wszystkim przemysłowe pompy obiegowe do ogrzewania. Ich kluczową cechą jest instalacja silnika i wirnika na wspólnej platformie (konsoli) z możliwością niezależnej wymiany; Dzięki temu silniki o różnych mocach i rozmiarach mogą współpracować z jednym wirnikiem - wystarczy zachować wyrównanie podczas instalacji.
Uwaga: wirnik nie znajduje się tutaj na tym samym fałdzie co wirnik silnika. Zazwyczaj są połączone kołnierzami.
Podczas instalowania tej klasy urządzeń warto znać kilka subtelności.
- Wydajne przemysłowe pompy cyrkulacyjne do ogrzewania są montowane na oddzielnym fundamencie, nie połączonym z fundamentem budynku.
- Aby wyeliminować niewielkie odchylenia osiowe, kołnierze połączenia między silnikiem a wałem pompy często nie są sztywno połączone ze sobą za pomocą śrub, ale za pomocą segmentów ze wzmocnionej gumy (na przykład taśmy przenośnikowej).
Blokuj
W przeciwieństwie do poprzedniej konstrukcji, w pompie blokowej wirnik stoi na wspólnym wale z silnikiem. Pompa działa tylko z jednym typem silnika.
Inline

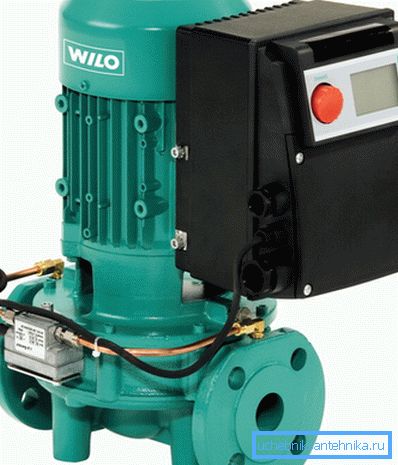

Ta pompa cyrkulacyjna w systemie grzewczym różni się tym, że połączenia wlotowe i wylotowe znajdują się na tej samej osi, co pozwala na montaż na prostej sekcji rury z minimalną odległością między kołnierzami (wejście angielskie, linia - linia).
Wybór według parametrów
Musimy więc wykonać własne czynności, aby zamontować system grzewczy o znanej charakterystyce (liczba i rodzaj urządzeń grzewczych, średnica rury itp.).
Jak wybrać optymalną charakterystykę techniczną urządzenia?
Zasilanie
Dla urządzeń przemysłowych o znacznej mocy jest to 380 woltów; dla większości gospodarstw domowych - 220. Jedyną zaletą zasilania z 12 woltów jest większe bezpieczeństwo w przypadku uszkodzenia obudowy; cena tego zabezpieczenia to konieczność zakupu dodatkowego konwertera i instalacji okablowania niskonapięciowego.
Nacisk na głowę
Jeśli przemysłowe systemy grzewcze z obiegiem pompowania wymagają złożonych obliczeń hydraulicznych w celu określenia zapotrzebowania na ciśnienie, to w domkach i apartamentach wszystko jest proste: opór hydrauliczny obwodu o dowolnej rozsądnej długości nie przekracza 2 metrów, co odpowiada minimalnej wartości tej charakterystyki.
Gdzie na etykiecie pompy mogę znaleźć wskazanie wytworzonego przez nią ciśnienia?
Z reguły gdzieś w pobliżu nazwy znajdują się dwie grupy liczb rozdzielone łącznikiem (na przykład 25-40). W tym oznakowaniu:
Oznaczenie | Odszyfrowywanie |
25 | Zdalna kontrola podłączanej rury (w tym przypadku 25 mm) |
40 | Głowica w decymetrach słupa wody (wartość odpowiada 4 metrom) |
Wydajność
Można go wybrać na dwa sposoby. Najprostszy z nich sprowadza się do określenia całkowitej objętości systemu grzewczego i pomnożenia go przez trzy.
Po raz kolejny: pompa musi przejechać całą objętość płynu chłodzącego trzy razy na godzinę. Przy wolniejszym obiegu w przypadku silnych mrozów różnica temperatur między początkiem i końcem obiegu będzie zbyt duża.
Metoda oszacowania wydajności całkowitej mocy grzewczej systemu grzewczego jest nieco bardziej skomplikowana.
Formuła obliczeniowa to G = Q / (1,163 * Dt), gdzie:
- G - wydajność w metrach sześciennych;
- Q to moc źródła ciepła lub moc cieplna oddzielnego obwodu w kilowatach.
- 1.163 to pojemność cieplna wody (stała);
- Dt jest różnicą temperatur między przepływem a powrotem (normalna wartość wynosi 20 stopni).
Tak więc, dla kotła o mocy 16 KW i 20-stopniowej delty temperatury, wydajność 16 / (1,163 * 20) = 0,7 m3 / godzinę jest optymalna.
Zgromadzenie
Jak trudne jest instalowanie pomp obiegowych w systemach grzewczych własnymi rękami?
Ogólnie rzecz biorąc, jest tu kilka subtelności.
- Podłączenie zasilania jest zalecane przez uziemione gniazdko.

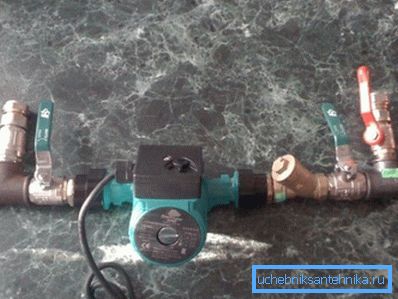

- Filtr gruboziarnisty umieszczony jest przed pompą wzdłuż chłodziwa.
- Po obu stronach zespołu pompy i filtra na zaworze ogrzewania umieszczony jest zawór lub zasuwa.

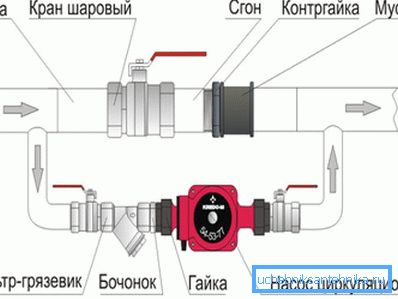

- Jeśli pompa zostanie umieszczona w systemie grawitacyjnym i ma być używana z naturalnym obiegiem w przyszłości, pomiędzy punktami poboru pozostaje bocznik. Jest on koniecznie wyposażony w zawór zwrotny (lepiej - kulowy).
Przydatne: jeśli przy uruchomionej pompie nie ma cyrkulacji w systemie grzewczym, najprawdopodobniej oznacza to zatarty zawór zwrotny. Płyn chłodzący zaczyna krążyć w małym kole, przez obejście.
Wniosek
Rozważymy naszą (choć nieco powierzchowną) znajomość tego rodzaju urządzeń grzewczych.
Jak zwykle dołączony film oferuje czytelnikowi dodatkowe materiały. Sukcesy!
