Pompa wody do ogrzewania: wymuszona cyrkulacja chłodziwa

Najczęściej nowoczesne systemy grzewcze wykorzystują specjalne urządzenia, które umożliwiają wymuszony obieg wody. Są to pompy wodne do ogrzewania i są one szczególnie istotne, jeśli mają one na celu zapewnienie budynkom dużej powierzchni z wysoką temperaturą.

Korzyści z wymuszonego obiegu

Ruch chłodziwa w układach grzewczych może odbywać się w sposób naturalny lub za pomocą dodatkowych urządzeń. W pierwszym przypadku ciecz krąży ze względu na różnicę temperatur, aw drugim - ze względu na pompy podłączone do sieci elektrycznej.

Metoda wymuszona ma wiele niezaprzeczalnych zalet:

• Nie ma potrzeby ścisłego przestrzegania zasad lokalizacji rurociągów.
• Możliwe jest dostosowanie temperatury w poszczególnych pomieszczeniach podczas pracy systemu.
• W obecności urządzenia cyrkulacyjnego można stosować elementy o mniejszej średnicy.
• Ekonomiczność przy zużyciu paliwa zapewnia automatyczna regulacja.

Uwaga! Główną wadą jest to, że urządzenie do przenoszenia chłodziwa zależy od zasilania. W przypadku awarii linii energetycznych system przestanie działać.

Podstawowe typy urządzeń

Pompy obiegowe dla systemów grzewczych mogą się znacznie różnić, więc ich cena może się nieco różnić. Niektóre modele można odróżnić od dużej mocy, inne - wskaźniki odporności na zużycie lub inne cechy. Jednak wszystkie urządzenia można podzielić na dwa typy.

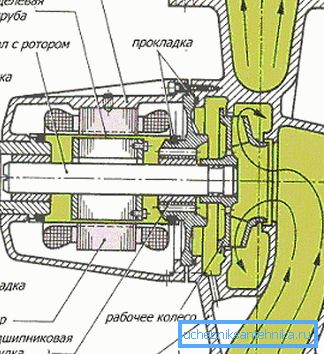

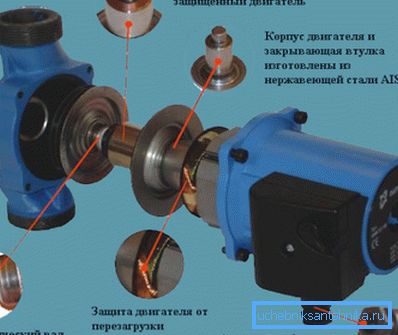

Mokre konstrukcje wirników

W takich urządzeniach element obrotowy znajduje się bezpośrednio w pompowanym medium. Od wirnika stojana oddzielone jest specjalne szkło, które jest wykonane ze stali nierdzewnej. Jeśli chodzi o wał wirnika, może on być wykonany nie tylko z metalu, ale także z ceramiki.

Wydajność tego urządzenia do pompowania płynu wynosi około 50 procent, a to zwykle wystarcza. Nowe modele z wirnikiem zanurzonym bezpośrednio w cieczy chłodzącej są konstruowane z wykorzystaniem zasady modułowej, gdy bloki są instalowane zgodnie z wymaganym przepływem i wielkością.

Wirnik tego typu pomp cyrkulacyjnych łączy zalety mechanizmów promieniowych i osiowych. Łożyska wraz z wirnikiem i wałem tworzą pojedynczą jednostkę. Podczas startu takie konstrukcje są zdolne do wytwarzania niezależnego usuwania powietrza.

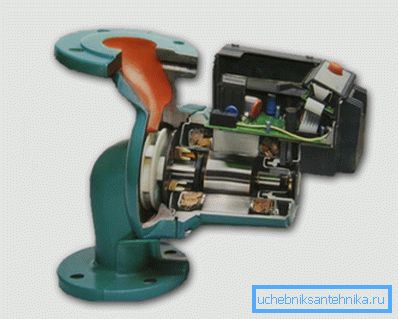

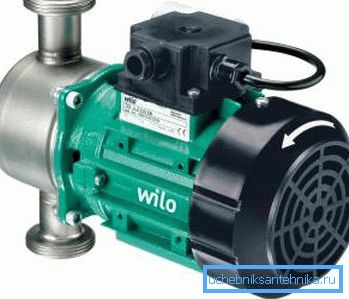

Produkty z suchym wirnikiem

Urządzenia te charakteryzują się większą wydajnością, dlatego są bardziej odpowiednie do instalacji w systemach, w których konieczne jest pompowanie dużych objętości. Silniki instrumentów nie stykają się z płynem procesowym. Cechą charakterystyczną jest obecność specjalnego uszczelnienia między silnikiem a pompownią.

Podczas pracy pomiędzy powierzchniami ślizgowymi tworzy się cienka warstewka wody, ponieważ w układzie grzewczym płyn znajduje się pod wysokim ciśnieniem w porównaniu z otaczającą atmosferą. Taka membrana umożliwia uszczelnianie, gdy główne części obracają się.

Wytwarzanie pierścienia jest zwykle wykonane z aglomerowanego węgla, stali nierdzewnej lub ceramiki.

Jeśli mówimy o cechach konstrukcyjnych, możemy wyróżnić dwa podgatunki produktów, których koszt znacznie się różni.

• Urządzenia konsolowe są wykonane w postaci oddzielnej konstrukcji, która nie ma połączenia z ciałem. Wirnik i wał silnika są połączone specjalnym sprzęgłem.
• Analogi monoblock to blok zawierający silnik i sam korpus. W tej wersji wirnik jest zamontowany na wale.

Zwróć uwagę! Używanie suchych wirników do ogrzewania małych budynków nie ma sensu. Można je zainstalować podczas tworzenia systemu ogrzewania w dużych domkach i innych dużych budynkach.

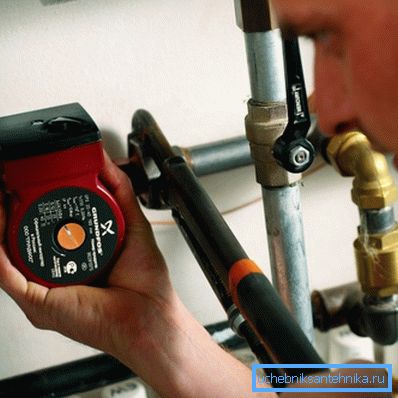

Instalacja

Aby zainstalować urządzenie dość realistycznie własnymi rękami, ponieważ proces ten nie implikuje żadnych skomplikowanych działań, chociaż nadal będziesz potrzebował pewnych umiejętności. W komplecie z głównym urządzeniem znajdują się zawsze dostarczone pierścienie uszczelniające i niezbędne części.

Główne postanowienia

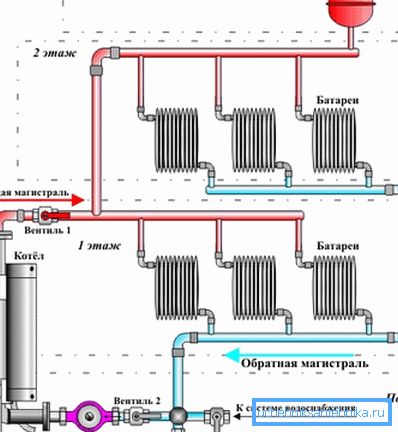

• Miejsce instalacji musi zostać wybrane, aby możliwe było dodatkowe zainstalowanie filtra zgrubnego. Chroni urządzenie przed wnikaniem dużych cząstek rdzy i innych wtrąceń.
• Po pracy wirnik powinien być poziomy. Jeśli zostanie to zaniedbane, pompa obiegowa wyda dźwięk podczas pracy lub przestanie działać całkowicie.
• Podczas instalacji nie należy mylić dysz. Z reguły na ciele umieszczane są specjalne strzałki, które odzwierciedlają kierunek ruchu środowiska pracy.
• Połączenia gwintowane należy uszczelnić specjalną taśmą lub zwykłym pakułami. Elementy współpracujące muszą być oddzielone od siebie uszczelkami.

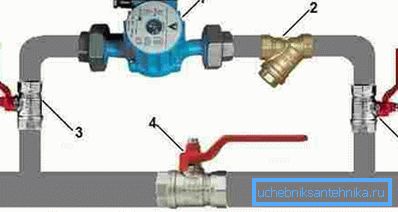

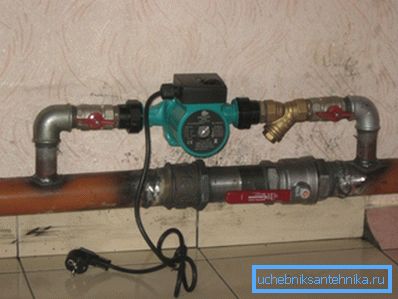

• Montaż pompy i zaworów odcinających odbywa się bezpośrednio na obejściu, co jest konieczne, aby w sytuacjach awaryjnych chłodziwo mogło przejść przez centralny rurociąg.
• Przed uruchomieniem systemu odkręć śrubę na pokrywie. W takim przypadku powietrze zostanie usunięte z systemu.

Sekwencja działań

Podczas instalacji pompy należy przestrzegać określonego planu, aby uniknąć trudnych sytuacji. Szczegółowe instrukcje dotyczące wykonywania operacji znajdują się poniżej.

Odzwierciedla najważniejsze momenty.

1. Pierwszym krokiem jest przygotowanie systemu grzewczego do instalacji urządzenia.. Aby to zrobić, całkowicie usunąć chłodziwo. Pożądane jest również czyszczenie przewodów grzewczych.
2. Następnie sama pompa jest instalowana bezpośrednio na zaworze obejściowym.. Podczas mocowania wału silnika skrzynię należy obrócić minimalnym wysiłkiem. Na krawędziach zainstalowanych dźwigów.
3. Następnie dodajemy obrys do centralnego rurociągu.. Podczas pracy stosowane są specjalne okucia lub spawarki. Żuraw jest również zainstalowany na rurze głównej.
4. Po zakończeniu prac instalacyjnych następuje podłączenie do sieci elektrycznej.. Wszystkie modele działają z linii o napięciu 220 woltów.
5. Po wykonaniu głównej pracy system jest testowany.. Aby to zrobić, jest napełniony płynem chłodzącym. Jeśli nie ma wycieków, a cyrkulacja jest normalna, praca została wykonana jakościowo.

Uwaga! Aby nie spuścić płynu z całego systemu, można użyć zaworów. Jest zainstalowany bezpośrednio przed miejscem, w którym urządzenie będzie znajdować się.

Możliwe przyczyny awarii

• Nieprawidłowe umieszczenie terminala i głównego kabla prowadzi do poważnych awarii.
• Silnik nie znajduje się w pozycji poziomej, więc w środku znajduje się nagromadzenie powietrza, które wyłącza urządzenie.
• Złe urządzenie filtrujące przepuszcza stałe cząstki w związku z funkcjonowaniem produktu.

Na zakończenie

Pompy cyrkulacyjne do ogrzewania wody w nowoczesnych systemach grzewczych uważane są za praktycznie obowiązkowe, ponieważ dzięki nim instalacja rurociągów odbywa się z uwzględnieniem względów estetycznych. W celu bardziej szczegółowego zapoznania się z urządzeniem zaleca się obejrzenie proponowanego wideo.
