Pompy ciepła dla domu: cel, urządzenie, kryteria wyboru,

Pompa ciepła dla domu jest obowiązkową jednostką dla systemów z wymuszoną cyrkulacją płynu chłodzącego. Większość nowoczesnych systemów opiera się właśnie na zasadzie przymusu, więc kwestia wyboru urządzenia cyrkulacyjnego jest bardzo ważna. Omówimy podstawowe właściwości i kryteria wyboru pompy do ogrzewania.

Ogrzewanie pompy cyrkulacyjnej

Cel

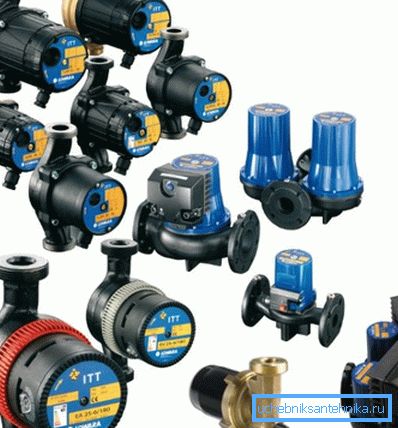

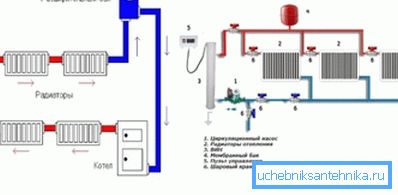

Istnieją dwa rodzaje organizacji ruchu chłodziwa w systemach grzewczych:

• naturalny;
• i wymuszony obieg.

Naturalna cyrkulacja jest możliwa na małych prostych schematach okablowania, jednak rozległe i rozgałęzione rurociągi wymagają wymuszonego ruchu płynu.

Wcześniej wykorzystywano ogrzewanie prywatnego domu bez pompy, ponieważ jednostki były niedostateczne i były dość drogie. Ponadto nie wszystkie osiedla były naelektryzowane, a silnik pompy zasilany jest energią elektryczną.

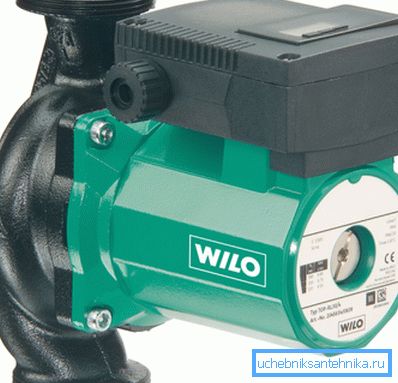

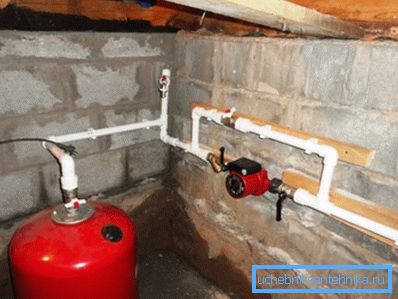

Jednak teraz nawet małe systemy próbują zrobić z wymuszonym obiegiem, ponieważ zwiększa to efektywność wymiany ciepła, zwiększa efektywność ogrzewania i zmniejsza się zużycie gazu do ogrzewania płynu chłodzącego. Oszczędność paliwa w schematach z wymuszoną cyrkulacją może wynosić do 30% w porównaniu z naturalnym ruchem wody z powodu konwekcyjnego ruchu warstw o ​​różnych temperaturach.

Zwróć uwagę! Pompa cyrkulacyjna jest niezbędna do organizacji wymuszonego ruchu chłodziwa w wyniku pracy pompy z silnikiem elektrycznym.

W układach wielotorowych z rozkładem wiązki kolektora budynki o kilku piętrach i dużych obszarach ogrzewania normalna naturalna cyrkulacja w systemie grzewczym jest niemożliwa z powodu dużego oporu hydraulicznego powstającego w rurociągu. Aby pokonać ten opór, potrzebna jest pompa obiegowa.

Urządzenie i zasada działania

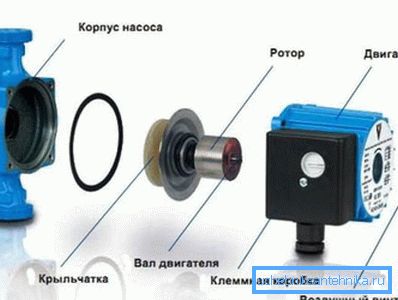

Zrozummy, w jaki sposób pompa jest przeznaczona do ogrzewania domu. Dla jasności używamy schematu głównych części urządzenia:

Tak więc następujące jednostki są częścią jednostki:

• Korpus pompy, wykonany z żeliwa lub stali nierdzewnej. Oto przechwytywanie wirnika napędzającego przepływ wody i pompowanie go w określonym kierunku;
• Obudowa silnika z uzwojeniami stojana. W uzwojeniach indukowane jest wirujące pole magnetyczne, które powoduje ruch wirnika;

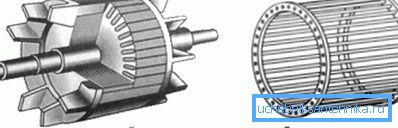

• Wirnik-klatka wirnika silnika, w którym pole stojana indukuje prąd oddziałujący z wirującym polem twornika (asynchroniczna zasada działania);
• Wał silnika z ceramicznymi łożyskami przenoszącymi moment obrotowy na wirnik;
• Wirnik, który obraca się na wale i chwyta płyn, wykonując go;
• Pomiędzy wirnikiem a wirnikiem znajduje się tuleja ochronna, która uniemożliwia przenikanie wody do silnika;
• Skrzynka zaciskowa z jednostką sterującą, wyłącznikiem prędkości lub przetwornicą częstotliwości;
• Śruba powietrza, aby usunąć nadmiar powietrza.

Zasada działania takiej maszyny jest następująca: prąd przemienny jest dostarczany do uzwojenia stojana i tworzy w nim pulsujące (wirujące) pole magnetyczne o prędkości obrotowej 3600 obr / min z jedną parą uzwojeń. Linie pola sił przecinają nieruchomy wirnik i indukują prąd w jego uzwojeniu, który tworzy pole wirnika.

Obrotowe pole stojana wychwytuje (przyciąga) wirnik i powoduje jego obracanie się wraz z nim. Wał jest sztywno połączony z wirnikiem, a zatem również obraca się, przenosząc siłę na umieszczony na niej wirnik, który pompuje płyn w korpusie pompy i tworzy cyrkulację w układzie.

Zwróć uwagę! W przypadku normalnej pracy urządzenia pompa musi być napełniona wodą, w przeciwnym razie płyn nie zostanie uchwycony, a wirnik obróci się na biegu jałowym.

Jednostka sterująca umożliwia regulację prędkości obrotowej wału poprzez przełączanie końcówek (dodawanie lub zmniejszanie liczby par uzwojeń twornika) lub konwersję częstotliwości prądu przemiennego.

Kryteria wyboru

Aby wybrać odpowiednie urządzenie, musisz znać następujące parametry:

1. Ciśnienie, które musi zapewnić pompa. Jest równa całkowitej oporności hydraulicznej rurociągu mierzonej w metrach słupa wody;
2. Wydajność jednostki. Równy przepływowi płynu chłodzącego w układzie, który jest obliczany na podstawie obliczeń;

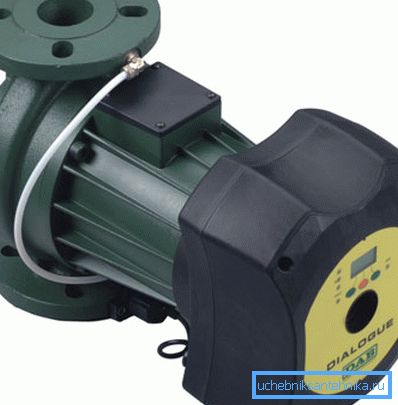

3. Łączenie wymiarów. Wskazane na obudowie silnika, częściej występują dwa typy - odpowiednio 25 i 32 mm lub 1 i 1,25 cala;
4. Montaż lub ogólne wymiary produktu. Powinny być wzięte pod uwagę, aby twój zespół zmieścił się w rurociągu.

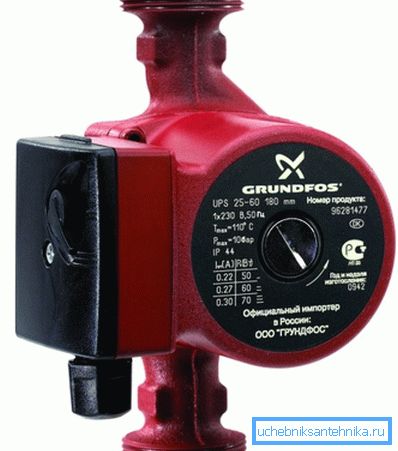

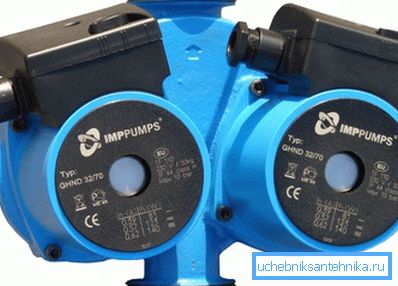

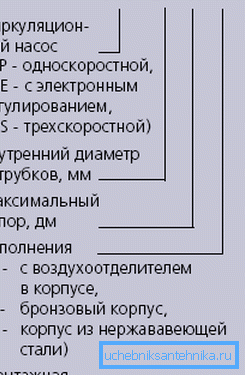

Zwróć uwagę! Jeśli spojrzysz na etykietę przypadku, zobaczysz tam stosunek liczbowy, na przykład 32/70. Pierwsza liczba wskazuje wymiar łączący w milimetrach, a druga - ciśnienie w decymetrach, czyli 70, to 7 metrów słupa wody.

Ciśnienie w układzie można obliczyć po prostu za pomocą wzoru

H = F * s, gdzie:

• H - głowa w metrach słupa wody;
• F - liczba pięter z piwnicą włącznie;
• c - uśredniony współczynnik równy wartości strat hydraulicznych na jednym piętrze budynku. Według SNiP wynosi ona 0,7 - 1,1 m dla systemów dwururowych i 1,16 - 1,85 m dla systemów wiązki zbierającej.

W przypadku rurociągu prywatnego domu należy przyjąć maksymalną wartość współczynnika.

Wydajność oblicza się według uproszczonego schematu lub na podstawie charakterystyk ciśnienia przepływu. Uproszczona formuła obliczania:

Q = W / 1,163 * 20 = 0,043 * W, gdzie:

• Q - wydajność;
• W to ilość energii cieplnej potrzebnej do ogrzania pomieszczenia.

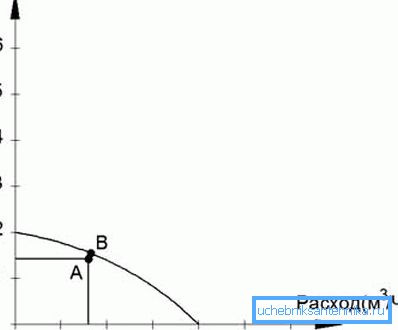

Znając ciśnienie i wydajność, można określić punkt pracy pompy, umieszczając wartość ciśnienia na osi pionowej wykresu, a natężenie przepływu - na poziomie. Następnie, zgodnie z katalogiem, można odebrać urządzenie, którego punkt pracy jest jak najbardziej zbliżony do punktu, który zdefiniowaliśmy:

Prace montażowe

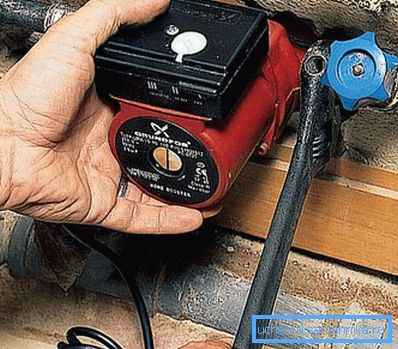

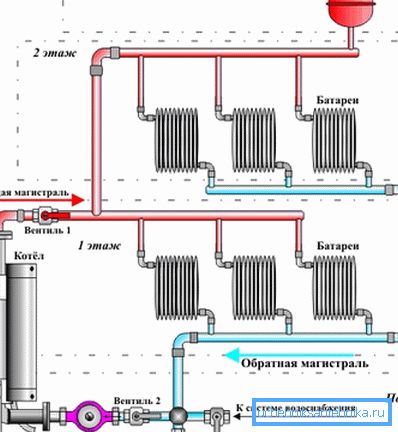

Instrukcja instalacji "zrób to sam" jest dość prosta. Jest on instalowany na rurze powrotnej nie daleko od kotła, ponieważ w tym miejscu obwodu znajduje się najniższa temperatura chłodziwa.

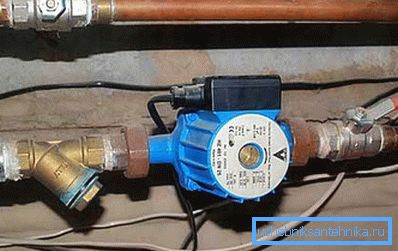

Przed wejściem do produktu odcina się gruby filtr wody, a przed filtrem i po wyjściu pompy zawory kulowe są instalowane w taki sposób, że można je wyjąć w celu wymiany lub naprawy bez spuszczania wody.

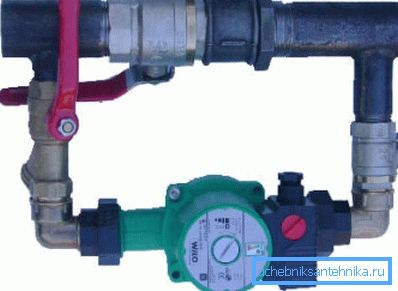

Często urządzenie jest instalowane poprzez obejście, a sekcja obejścia rury jest zablokowana przez dźwig. Jeśli pompa ulegnie awarii, można otworzyć zawór obejściowy w celu zapewnienia naturalnego obiegu płynu.

Zwróć uwagę! Po zainstalowaniu maszyny cyrkulacyjnej, należy przeprowadzić próbę ciśnieniową systemu grzewczego w domu za pomocą specjalnej prasy.

Wniosek

Pompa cyrkulacyjna jest niezbędnym elementem nowoczesnych systemów grzewczych dla domów prywatnych i dużych obiektów. Wybór i instalacja urządzenia odbywa się zgodnie z instrukcjami opisanymi powyżej. Film wideo pomoże ci wybrać i zainstalować produkt.
