Pompa cyrkulacyjna jest integralnym elementem każdego systemu grzewczego z wymuszonym obiegiem. Stabilność cyrkulacji chłodziwa przez rurociąg zależy od tego małego urządzenia.

Pompy od producenta WILO można słusznie uznać za najlepsze.

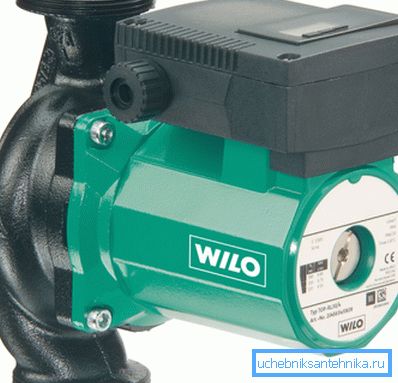

Pompa od niemieckiego producenta

Dlaczego potrzebujemy pompy obiegowej

W niektórych przypadkach można całkowicie obejść się bez tego elementu, jeśli chodzi o systemy z naturalnym obiegiem. W tym przypadku płyn chłodzący przechodzi przez rury ze względu na różnicę ciśnień, która występuje, gdy woda jest podgrzewana w kotle. Nośnik ciepła rozszerza się podczas ogrzewania, jego część jest po prostu ściśnięta wzdłuż rury zasilającej, wznosząca się do najwyższego punktu, woda wpływa do grzejników i stopniowo schładza się, cofa się do kotła (patrz również artykuł Pompy cyrkulacyjne Grundfos do ogrzewania domu).

Jedyną zaletą takiej organizacji dla ogrzewania domów można nazwać absolutną niezależnością od elektryczności. Jest to ważne, na przykład, podczas ogrzewania wiejskiego domu lub dawania na odległym obszarze. Ponadto brak ruchomych części w systemie wydłuża jego żywotność.

Ale lepiej jest zainstalować pompę cyrkulacyjną do ogrzewania Vilo przed wejściem do kotła.

Co do korzyści, instalacja takiego urządzenia pozwala:

  • w celu zapewnienia stabilnego obiegu chłodziwa przez rury. Nowoczesne modele są w stanie zredukować liczbę obrotów, co sprawia, że ​​ogrzewanie domu nie jest tak silne. Ta jakość jest szczególnie przydatna w kontekście oszczędności finansowych;
  • ciśnienie nie będzie zależało od średnicy rury (w układach z naturalną cyrkulacją lepiej nie używać małych średnic);
  • Zainstalowanie pompy nie zmniejsza trwałości systemu jako całości, aktualne modele mogą pracować przez 20-30 lat.

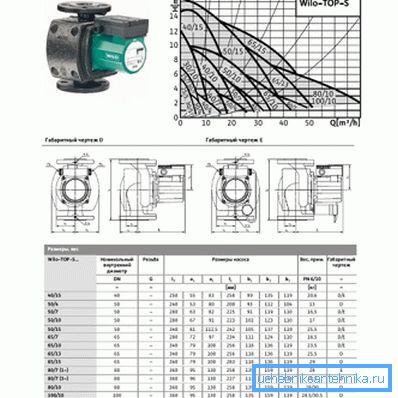

Charakterystyka pewnej liczby modeli Wilo

Wśród niedociągnięć można zauważyć jedynie niewielkie koszty energii elektrycznej i hałasu. Ale kocioł jest zwykle umieszczany w oddzielnym pomieszczeniu, a cena energii elektrycznej nie jest zbyt wysoka, aby odmówić pompy.

Klasyfikacja pomp obiegowych

Co do zasady działania, to wszystkie urządzenia tego typu można podzielić na 2 typy:

  • z wirnikiem "mokrym";
  • z "suchym" wirnikiem.

Do ogrzewania stosunkowo małego domu preferowane są opcje z mokrym rotorem. Mają tę nazwę ze względu na fakt, że wirnik (część, która się obraca) jest umieszczony bezpośrednio w pompowanej cieczy chłodzącej.

Pompy cyrkulacyjne do ogrzewania Wilo tego typu mają następujące cechy:

  • prawie całkowicie cichy;

Zwróć uwagę! W małych domach czasami nie jest możliwe odsunięcie kotła od pomieszczeń mieszkalnych, więc bezgłośna praca jest ważną zaletą.

  • smarowanie nie jest potrzebne - wirnik znajduje się w wodzie, więc samo chłodziwo pełni swoją rolę;
  • dla większej niezawodności komory wirnika i stojana są oddzielone trwałym tuleją ze stali nierdzewnej;
  • Jedyną i dość znaczącą wadą jest niska wydajność - około 50%.

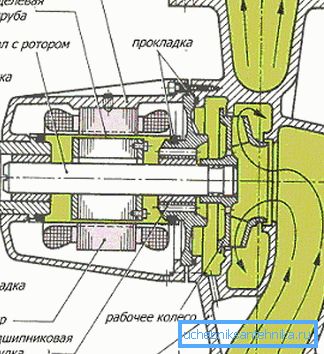

Schemat pompy wirnika mokrego

Zwróć uwagę! Pompa "mokra" musi być zainstalowana tak, aby jej wał był koniecznie poziomy.

Aby uzyskać mocny system, lepiej jest użyć "suchej" pompy cyrkulacyjnej Wilo do ogrzewania. W przeciwieństwie do "mokrego" odpowiednika, nie ma on żadnego kontaktu z chłodziwem i można osiągnąć wysoki stopień szczelności kosztem samej pompowanej cieczy.

Podczas pracy cienka warstwa cieczy ostatecznie uszczelnia mikroskopijne szczeliny pomiędzy obracającymi się powierzchniami. Z biegiem czasu, pierścienie O-ring nieco się szlifują, ale problem rozwiązuje fakt, że są one obciążone sprężynami i są po prostu przesunięte o stopień zużycia, najważniejsze jest to, że szlifowanie nastąpi równomiernie.

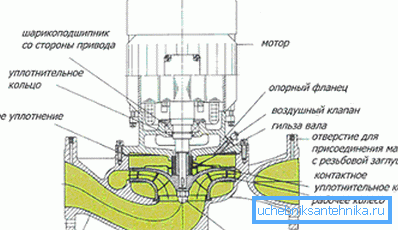

Wersja

Główną zaletę "suchych" urządzeń można nazwać sprawnością przekraczającą 80%. A wady mogą być rejestrowane wysoki poziom hałasu, więc te pompy i są wykorzystywane głównie w systemach dużej mocy.

Przeczytaj więcej o nowoczesnych pompach obiegowych.

Jednym z głównych wymagań nowoczesnego systemu grzewczego może być elastyczność - to znaczy możliwość dostosowania mocy w szerokim zakresie. Pompy cyrkulacyjne do systemów grzewczych Wilo najlepiej nadaje się do tego.

W odległej przeszłości pompy cyrkulacyjne były nieuregulowane, tj. Nie wiedziały, jak zresetować prędkość wirnika. Doprowadziło to do tego, że system grzewczy pracował w przybliżeniu z taką samą mocą w dowolnym momencie, nawet gdy nie było takiej potrzeby.

Charakterystyka działania nieregulowanego modelu

Cechy pracy regulowanych pomp

Obecnie szczególną uwagę przywiązuje się do kwestii oszczędzania energii, tak aby nieuregulowane urządzenia praktycznie nie były instalowane w nowych systemach grzewczych.

Zastosowanie regulowanych urządzeń pozwala:

  • zmienić częstotliwość obrotów rotora w dowolnym momencie, na przykład, aby oszczędzać energię w nocy, samo urządzenie zmniejsza prędkość;
  • ręcznie określić dowolny tryb pracy, jest to przydatne, jeśli właściciel planuje opuścić dom na kilka dni. W takim przypadku ogrzewanie można ograniczyć do minimum.
Podstawowe informacje dotyczące regulacji wyświetlane są na ekranie.

Zwróć uwagę! Niemiecki producent Wilo produkuje modele do pracy w bardzo trudnych warunkach. Jeśli zawartość wody w limonce jest wysoka, należy zwrócić uwagę na model Wilo Star.

Jest to charakterystyka wydajności dla regulowanej pompy.

Z reguły pompa obiegowa do ogrzewania Wilo może pracować w kilku trybach:

  • PP1 i PP2 - w tym przypadku ciśnienie w układzie zmieni się, a oznaczenia odpowiadają charakterystyce pracy przy maksymalnym ciśnieniu (PP1) i minimalnym (PP2);
  • CP1 i CP2 - w tym przypadku głowica pozostaje niezmieniona, a pompa dostosowuje się do natężenia przepływu chłodziwa, zmieniając liczbę obrotów wirnika;
  • tryby działania oznaczone numerami I, II i III. Jednostka odpowiada częstotliwości obrotu przy minimalnej charakterystyce roboczej, II i III - częstotliwość obrotu przy średniej i maksymalnej częstotliwości obrotu;
  • Istnieje możliwość przełączania trybów dzień / noc.

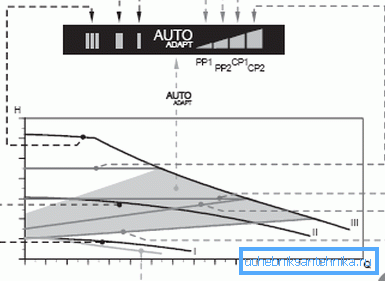

Charakterystyki wydajności tego samego modelu

Zasady umieszczania i instalacji

Jeśli nie możesz zaprosić ekspertów, instalację można wykonać ręcznie.

Musisz tylko pamiętać kilka prostych zasad instalacji:

  • Zabronione jest umieszczanie pompy na wylocie z kotła - gorący czynnik chłodzący będzie kilkakrotnie skracał żywotność urządzenia. Optymalne jest umieszczenie na odcinku rury przed wejściem do kotła;
  • strzałka na korpusie wskazuje kierunek ruchu chłodziwa, należy kierować go do kotła;

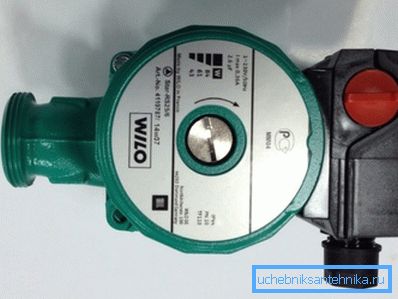

Zdjęcie pokazuje strzałkę wskazującą kierunek obrotu wirnika.
  • gdy pompa jest już zainstalowana i napełniona wodą, powietrze jest usuwane;
  • pompa jest zainstalowana w taki sposób, aby w razie potrzeby można ją było szybko odizolować od wody. W tym celu ułóż obejście i zainstaluj zawory odcinające.

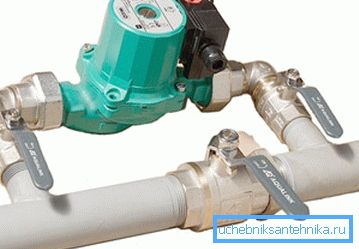

Obejście pozwala szybko odciąć pompę od chłodziwa

Instrukcje montażu pompy nie są szczególnie trudne, ponieważ wykorzystują połączenia gwintowe, dzięki czemu w razie potrzeby można je szybko wyjąć w celu naprawy lub wymiany. Przed zainstalowaniem kotła należy odciąć zawory. Również podczas instalacji instalowany jest zawór zwrotny (z wyjątkiem systemów otwartych) i filtr.

Podsumowując

Nowoczesna pompa cyrkulacyjna jest nie tylko urządzeniem do wytwarzania ciśnienia wymaganego do cyrkulacji płynu grzewczego, ale także swego rodzaju regulatorem układu grzewczego. Proponowany materiał pozwoli Ci zapoznać się z głównymi cechami pomp obiegowych do ogrzewania i wybrać najlepszą opcję dla siebie.

Film pokazuje już zainstalowaną kompaktową i ekonomiczną pompę Wilo.
