Pompy do ogrzewania: jak wybrać sprzęt elektryczny do

W nowoczesnym budownictwie systemy grzewcze z wymuszoną cyrkulacją chłodziwa zyskują coraz większą popularność. Jednym z głównych elementów tej sieci inżynieryjnej jest pompa do ogrzewania Jeśli zdecydujesz się zaprojektować taki system grzewczy własnymi rękami, ale nie wiesz, który sprzęt preferować, gdzie umieścić pompę elektryczną i jak obliczyć jej moc, zalecamy zapoznanie się z materiałem przedstawionym poniżej.

Zasada działania urządzenia

Odpowiadając na pytanie, czy potrzebujesz pompy do systemu grzewczego - aby uporządkować prąd stały chłodziwa lub zasilić sieć klimatu grawitacyjnego - należy wziąć pod uwagę wiele czynników.

Jednym z głównych jest ogrzewany obszar i liczba pięter domu. Jeśli mówimy o małej daczy, wystarcza naturalna cyrkulacja. Ale kiedy twój budynek domu ma więcej niż 200 metrów kwadratowych. metrów całkowitej powierzchni lub ma trzy lub więcej pięter - pompa grzewcza jest koniecznością.

Ciśnienie chłodziwa w układzie grawitacyjnym nie przekracza 0,6 MPa, co oczywiście nie jest wystarczające do zapewnienia wysokiej jakości ogrzewania całego domu. Zainstalowana pompa systemu grzewczego umożliwia zorganizowanie wydajnego rozprowadzania podgrzanej wody lub płynu przeciw zamarzaniu we wszystkich grzejnikach, bez względu na odległość od kotła.

Zgodnie z zasadą działania, domowe i przemysłowe pompy obiegowe dla sieci klimatycznych są podobne do instalacji odwadniających.

Składają się z następujących elementów:

• obudowy - z reguły wykonane są ze stali nierdzewnej w celu uniknięcia korozji;
• rotor - często jest wykonany z ceramiki z tych samych powodów;
• wał - ma na sobie koło z ostrzami, które zapewnia strumień wody lub innego płynu w rurach.

Rotor momentowy zgłasza silnik elektryczny. Łopatki zbierają płyn dostarczany przez wlot i wpychają go do wylotu. W ten sposób można pokonać opór hydrauliczny występujący w trudnych odcinkach rur i zapewnić dopływ chłodziwa do wszystkich elementów instalacji grzewczej.

Zalety sprzętu

W nowoczesnych sklepach specjalistycznych sprzedawano różne pompy do systemów grzewczych. Różnią się one od siebie ceną, napięciem roboczym (220 lub 12 woltów) i innymi cechami technicznymi.

Jednak niezależnie od typu, modelu i modyfikacji ogrzewanie za pomocą pompy ma wiele zalet. Najważniejsze cechy takich struktur przedstawiono w tabeli.

Nawet jeśli projektujesz grawitacyjny system grzewczy, możesz zainstalować dodatkową pompę ciepła, która w razie potrzeby zwiększy wydajność sieci (na przykład, gdy temperatura powietrza zewnętrznego jest zbyt niska).

Zwróć uwagę! Systemy grzewcze z pompą cyrkulacyjną są lotne. Oznacza to, że będą działać tylko wtedy, gdy do domu zostanie dostarczona energia elektryczna. Aby nie zamarznąć w przypadku zerwania przewodów lub przerw w zasilaniu, zaleca się zainstalowanie zasilacza UPS zasilanego z akumulatora dla pompy ciepła, co pozwoli temu ostatniemu działać przez jakiś czas. Jeśli w Twojej wiosce często występują przerwy w dostawie prądu, pomóż generatorowi diesla. Taka stacja pomp do ogrzewania będzie całkowicie autonomiczna.

Rodzaje pomp

Sprzęt typu "suchy"

Jak sama nazwa wskazuje, cechą takich pomp jest to, że płyn pompujący wirnika nie styka się z nim. Ciało robocze urządzenia jest oddzielone od części elektrycznej specjalnymi uszczelkami, które są starannie wypolerowane i wyregulowane, aby zapobiec wyciekom.

Pompa suchego ogrzewania ma bardzo wysoką wydajność, ale ze względu na obecność uszczelek wytwarza dużo hałasu podczas pracy.

Podczas jego działania konieczne jest również uwzględnienie następujących cech:

1. Suchą pompę można zainstalować tylko w oddzielnym pomieszczeniu - kotłowni. W przeciwnym razie wibracje i hałas sprawią, że nie będzie można znaleźć ludzi w pokoju, w którym jest zamontowany.
2. Podczas pracy wirnik wytwarza turbulencje powietrza wokół płaszcza pompy. Wznoszą kurz, który może dostać się do wnętrza urządzenia i złamać szczelność pierścieni uszczelniających.

Aby tego uniknąć, należy zachować czystość w kotłowni i nabyć modele pomp ze specjalną warstwą hydrauliczną - filmem z wodą pomiędzy uszczelkami, który zatrzymuje cząsteczki pyłu i zapobiega ich wejściu do wirnika.

Pompy grzewcze typu suchego są podzielone na kilka typów:

• pionowe - w tego typu sprzęcie wał silnika jest umieszczony pionowo (takie jednostki są stosowane w przypadkach, gdy konieczne jest pompowanie dużej ilości chłodziwa);
• wspornik - rura doprowadzająca wodę, znajdująca się po zewnętrznej stronie "ślimaka", a wylot - po przeciwległym końcu;
• blok - woda wpływa do pompy w kierunku osi i jest wyświetlana promieniowo.

Mokry sprzęt

Osobliwością tego rodzaju pompy jest to, że wirnik i ostrza są myte przez płyn chłodzący, który jest przepompowywany przez system. W tym przypadku sam silnik elektryczny jest oddzielony od korpusu roboczego za pomocą specjalnego szkła wypełnionego smarem, który nie pozwala na wypełnienie części elektrycznej urządzenia wodą lub środkiem przeciw zamarzaniu.

"Mokra" pompa do instalacji grzewczej jest instalowana, jeśli długość rurociągów i liczba grzejników jest niewielka. Nadaje się do małych domów, willi i apartamentów miejskich.

Pomimo niewielkiej mocy opisana jednostka ma wiele innych zalet:

• działa prawie bezgłośnie;
• nie wymaga skomplikowanej konserwacji;
• łatwa do naprawy;
• z jego pomocą można łatwo zmienić parametry pracy sieci grzewczej.

Najważniejszą wadą jest mała wydajność. Wynika to z faktu, że niemożliwe jest konstrukcyjne zwiększenie prędkości obrotowej wirnika i jednocześnie zapewnienie odpowiedniego poziomu uszczelnienia szkła.

Wskazówka! Niezależnie od tego, jakie pompy grzewcze zainstalujesz w domu, upewnij się, że posiadają elektroniczny obwód sterujący dla trybów pracy. Dzięki temu możesz połączyć wszystkie urządzenia klimatyczne w jedną sieć i zarządzać nimi z jednego panelu sterowania. Pozwala to nie tylko na uzyskanie najbardziej komfortowych warunków w domu, ale także na oszczędność kosztów energii.

Wybór sprzętu pompującego

Obliczanie parametrów technicznych

Konieczne jest wybranie określonego typu i mocy pompy dla systemu grzewczego, biorąc pod uwagę jej właściwości techniczne i cechy.

Przede wszystkim musisz wiedzieć, ile ciepła jest potrzebne, aby zapewnić komfort mieszkańcom domu w zimnych porach roku.

Zwykle bierze się pod uwagę następujące czynniki:

• panujące warunki klimatyczne na obszarze, na którym znajduje się budynek;
• materiał, z którego wykonane są różne elementy konstrukcyjne budynku;
• obecność izolacji i użytych do tego materiałów;
• rodzaj i wydajność systemu wentylacyjnego mieszkania.

Wynikiem obliczeń, zwykle przeprowadzanych przez inżynierów cieplnych, jest wartość charakteryzująca objętość płynu chłodzącego, który musi krążyć w rurach i grzejnikach. Mierzone w metrach sześciennych wody na godzinę.

Powinieneś także obliczyć charakterystykę ciśnienia. Oznacza to, że wartość ta jest równa wartości rezystancji hydraulicznej wszystkich rur i urządzeń zainstalowanych w sieci inżynieryjnej. Z reguły dla przeciętnej długości systemu liczba ta waha się od 2 do 4 metrów słupa wody.

Kolejnym ważnym czynnikiem wpływającym na wybór wyposażenia elektrycznego jest wydajność kotła grzewczego. W tym przypadku należy określić zależność mocy urządzenia od prędkości przepływu wody i różnicy w jej temperaturze w dyszy wyjściowej i zasilającej.

W każdym razie wskazane jest, aby preferować regulowane pompy. Dzięki temu można ręcznie lub za pomocą urządzeń elektronicznych zmienić moc i wydajność pompy, w zależności od warunków zewnętrznych i obciążenia.

Przydatne opcje

Większość pomp różnych producentów ma podobne parametry konstrukcyjne i techniczne. Niezawodność jest również zwykle świetna. Dlatego, aby jakoś odróżnić swoje produkty wśród konkurencyjnych modeli, znane marki wyposażają urządzenia w różne dodatkowe urządzenia, które zwiększają komfort i ergonomię ich użytkowania.

Rozważ najczęstsze:

1. Podwójny sprzęt pompujący.Takie urządzenia są używane do ogrzewania dużych budynków mieszkalnych lub lokali usługowych. Mogą pompować znaczną ilość płynu. Ponadto, w przypadku awarii jednego silnika elektrycznego, układ zachowa swoją funkcjonalność, wykorzystując drugą pompę.


2. Urządzenia wyposażone w timer i termostat. Takie urządzenia są instalowane w sieciach grzewczych z pośrednimi kotłami grzewczymi. W tym przypadku wydajność pompy (liczba obrotów) zmienia się w zależności od temperatury doprowadzanego płynu chłodzącego. Im jest cieplej, tym wolniejszy jest krążenie. Timer umożliwia wyłączenie pompy w czasie, gdy nie powinno być używane (na przykład w nocy lub w godzinach pracy).
3. Sprzęt z przetwornicą częstotliwości. Montowane tylko w złożonych systemach grzewczych, w których przepływ chłodziwa w różnych elementach sieci nie jest taki sam.

Takie pompy mogą niezależnie zmieniać prędkość obrotową silnika w zależności od poleceń sterownika kontrolnego. W przypadku awarii trybu elektronicznego przełączanie odbywa się ręcznie.

Procedura samodzielnej instalacji

Instalacja pompy do systemu grzewczego jest odpowiedzialnym i złożonym procesem, jednak jeśli czujesz się pewnie w swoich umiejętnościach i posiadasz odpowiednią wiedzę, nikt nie zadaje sobie trudu samodzielnego wykonania pracy.

Najpierw upewnij się, że masz następujące narzędzia i materiały:

• zestaw otwartych kluczy o różnych rozmiarach (lub dwóch narzędziach ze zmienną odległością między rogami);

• ominięcie - specjalna rura, z którą zainstalowana jest rura obejściowa, która umożliwia naprawę i wymianę pompy bez opróżniania chłodziwa i zatrzymywania systemu grzewczego;
• filtry - chronią drogi sprzęt przed uszkodzeniem przez cząsteczki stałe, które czasami znajdują się w płynie chłodzącym;
• Sgony- "American" - do łączenia rur z tworzywa sztucznego z dyszami wlotowymi i wylotowymi pompy;

• zawór zwrotny - zapobiega cofaniu się płynu do linii zasilającej.

Sam proces instalacji składa się z następujących kroków:

1. Konieczne jest nabycie pompy, której wydajność jest zgodna z charakterystyką techniczną instalacji grzewczej. Najlepszym wyborem dla domowych systemów grzewczych będą trzyśrodkowe pompy odśrodkowe, które podczas pracy będą generować niewielkie hałasy, ale będą mogły pompować duże ilości chłodziwa.
2. Instalacja powinna być przeprowadzona na odcinku rurociągu, który transportuje już schłodzony płyn chłodzący do kotła grzewczego (tzw. Przepływ powrotny). Tutaj temperatura wody jest niższa niż bezpośrednio po opuszczeniu kotła, więc pompa wytrzyma dłużej.

Zwróć uwagę! W układach z wymuszoną cyrkulacją chłodziwa, zbiornik wyrównawczy - typu membranowego - jest również podłączony do rurociągu powrotnego, a nie do centralnego pionu, jak w obwodach grawitacyjnych.

1. Przed instalacją, nie zapomnij wyłączyć domowego kotła grzewczego w domu i wyłączyć zawory odcinające na połączeniach wlotu i wylotu. Po tym następuje instalacja pompy. Połącz go z rurami za pomocą sgonov - "American". Pamiętaj, że wał silnika musi być ustawiony poziomo (z wyjątkiem pionowych typów pomp). W przeciwnym razie łożyska będą podlegały zwiększonemu obciążeniu, przez co pompa ulegnie szybkiemu zepsuciu. Aby uniknąć przecieków, zamiast klasycznych gumowych uszczelek zaleca się stosowanie paronitu - odpornych na wysoką temperaturę uszczelek wykonanych z gumy z dodatkiem azbestu.
2. Jeżeli stosowany jest system grzewczy z zamkniętym obiegiem, na rurze zasilającej należy zainstalować zawór zwrotny, aby uniknąć cofania się cieczy.

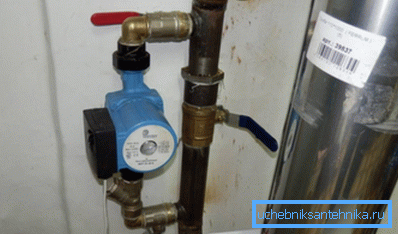

3. Pompa musi być podłączona przez odpowiednie zawory odcinające. W takim przypadku można łatwo wyłączyć przepływ płynu, jeśli jest to konieczne do naprawy lub wymiany sprzętu elektrycznego. Aby nie zakłócać pracy sieci klimatycznej, zaleca się zainstalowanie obejścia - sekcji obejściowej rury (również z kranem), przez którą płyn będzie przepływał w czasie, gdy pompa zostanie usunięta.

Wniosek

Po zapoznaniu się z powyższym materiałem nie będzie Ci trudno wybrać i zainstalować odpowiednią pompę do systemu grzewczego.

Jednak wydajność urządzeń klimatycznych zależy od innych elementów:

• kocioł,
• grzejniki,
• rury,
• zbiornik wyrównawczy do systemu grzewczego,
• czujniki i tak dalej.

Możesz dowiedzieć się więcej na ten temat z filmu opublikowanego w tym artykule.
