Poziomy system ogrzewania: cechy urządzenia

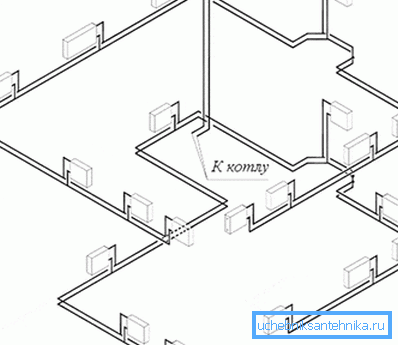

Poziome okablowanie systemu ogrzewania od dawna jest szeroko stosowane na całym świecie. W naszym kraju dopiero zaczyna się z powodzeniem wdrażać w nowych budynkach. Co jest takiego atrakcyjnego i jakie typy mają miejsce, rozważamy w tym artykule.

Zasady działania

Rozważany system ma następujący skład strukturalny:

Rodzaje okablowania

W zależności od konstrukcji pozioma instalacja grzewcza może być:

Pojedyncza rura

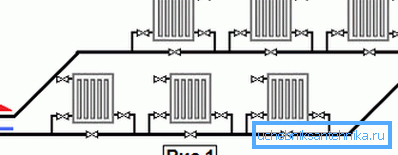

Jak można zrozumieć na podstawie figury, w tym przykładzie wykonania ciepła i zimna ciecz przechodzi przez tę samą rurę, a grzejniki są połączone szeregowo względem siebie.

Oczywiście cena tego wzoru jest znacznie niższa ze względu na oszczędność materiałów, ale pojawiają się również pewne wymierne wady:

• Woda chłodzi się w tym okresie, dopóki nie przejdzie przez cały obwód, co znacznie zmniejsza wydajność i zwiększa koszt ogrzewania pomieszczenia..

Wskazówka: Zaleca się ograniczenie korzystania z takich systemów w małych domach prywatnych. W nich obiegi grzewcze nie są tak duże, aby w pełni doświadczyć przedwczesnej utraty ciepła z chłodziwa.

• Namacalna różnica między temperaturami pierwszego i ostatniego grzejnika w obwodzie. Wpływa to negatywnie na równomierny rozkład ciepła.

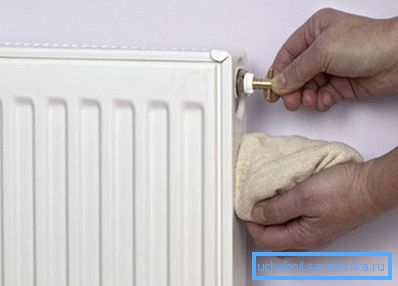

• Złożoność dostosowania własnych rąk. Każda zmiana w działaniu jednego z grzejników wpłynie na funkcjonowanie wszystkich pozostałych.

• Niedogodności w przeprowadzaniu napraw, ponieważ nawet najmniejsza rekonstrukcja będzie wymagać wyłączenia całego systemu.

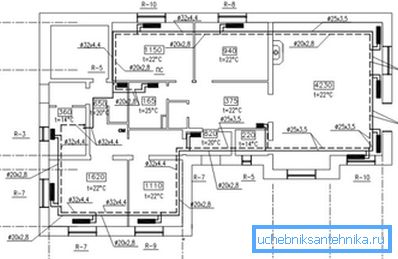

Podwójna rurka

Istnieje już wiele zalet w stosunku do poprzedniej wersji, a potencjał okablowania poziomego jest w pełni zrealizowany:

• Ciecz przepływająca przez akumulatory nie ma czasu na ochłodzenie., ponieważ przepływ chłodziwa występuje na jednej rurze, a wylot chłodzonej wody - z drugiej.

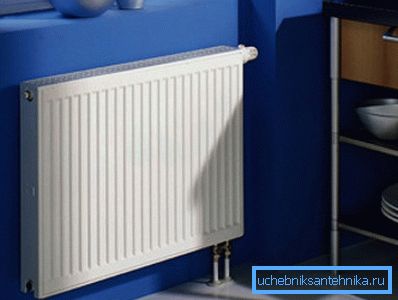

• Grzejnik nagrzewa się równolegle, co daje szansę osiągnięcia na nich identycznej temperatury, a tym samym najlepszego mikroklimatu w domu.
• Możliwość kontrolowania temperatury. Pozwala to na bardziej ekonomiczne wykorzystanie systemu grzewczego, zmniejszając jego moc podczas okresów ocieplania na zewnątrz.

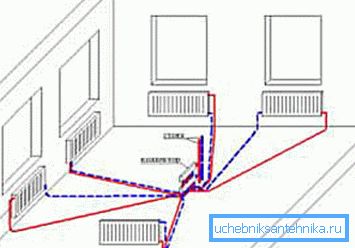

Podwójna belka rury

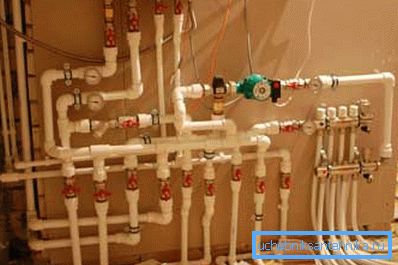

Jest to kolektor, ponieważ zapewnia instalację kolektora w każdym mieszkaniu, który będzie dystrybuował przepływ chłodziwa indywidualnie do każdego grzejnika.

Ten układ rur ma jednak kilka wad:

• Duża liczba materiałów, co znacznie zwiększa koszt systemu.
• Potrzeba pomp obiegowych.

Jednak duża liczba zalet sprawia, że ​​jest ona najbardziej postępowa i popularna:

• Dopuszczalność indywidualnego dostosowania wydajności każdego grzejnika. Zapewnia to wyjątkowe możliwości kontrolowania mikroklimatu w domu.
• Każdy z obwodów jest zamkniętym systemem zamkniętym.. Mogą być wyposażone w dodatkowe urządzenia, aw razie potrzeby naprawa nie będzie wymagać wyłączenia całego ogrzewania, wystarczy odciąć żądaną baterię.
• Brak wentylacji na grzejnikach, są już na kolektorze.

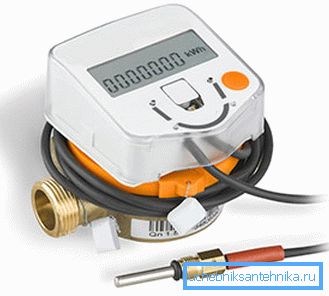

Wskazówka: zaleca się również natychmiastowe instalowanie liczników zużycia ciepła. Pozwoli to uwzględnić tylko ciepło, którego potrzebujesz, aby nie trzeba było płacić za przegrzany pokój.

Ogólna charakterystyka

Tyle zalet, ale jaki jest haczyk? Rzućmy okiem na ekonomiczny aspekt ogrzewania poziomego:

Oszczędności

W porównaniu z tradycyjnymi układami pionowymi, rozważany projekt jest droższy, w szczególności dotyczy rozkładu wiązki dwururowe. Jednak długoterminowe badania w tym obszarze pokazują, że opłaca się w pierwszych dwóch lub trzech latach. Co sprawia, że ​​tak się dzieje?

Zobaczmy:

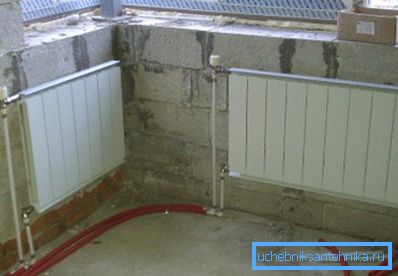

• Około 20% kosztów wszystkich prac instalacyjnych opłaca deweloper, ponieważ rury grzewcze są układane w jastrychu podłogowym, gdy są wylewane.

• Regulacja mocy grzejników daje oszczędności przy ciepłej pogodzie.
• Zmniejszenie liczby wypadków i wycieków pozwala również zaoszczędzić budżet rodzinny na połączenia hydraulików.

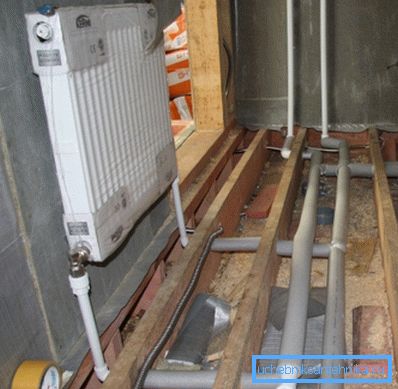

• Używane rury z tworzyw sztucznych są znacznie tańsze niż rury stalowe.

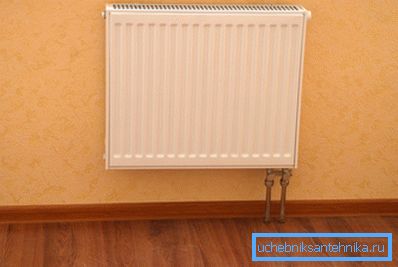

Minimalne wystające elementy

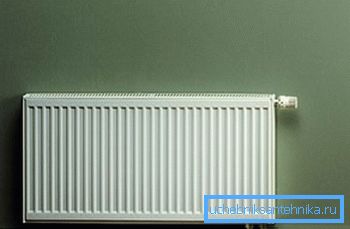

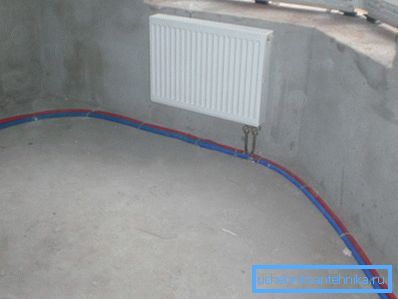

Osobno warto zwrócić uwagę na to, że rury doprowadzające chłodziwo są ukryte w jastrychu. Dzięki temu można wyróżnić następujące zalety:

Zgromadzenie

Natychmiast należy zauważyć, że instrukcje montażu poziomego systemu ogrzewania są dość skomplikowane i nie zaleca się samodzielnego wykonywania pracy.

Wynika to z następujących przyczyn:

• Złożoność niezbędnych obliczeń i projektu, które może wykonać tylko profesjonalny inżynier.

• Bezpośrednio do instalacji, uruchomienia i debugowania, musisz mieć również odpowiednie doświadczenie i wiedzę na temat najnowszych standardów, które w naszym regionie są tylko zintegrowane.
• Potrzeba potwierdzenia wdrożenia wszystkich niezbędnych standardów przez ekspertów rządowych, którzy muszą zarejestrować wszystkie urządzenia grzewcze.

Jakikolwiek błąd w projekcie lub na etapie połączenia może wiązać się z dodatkowymi kosztami, które przekroczą zapłatę za pracę zatrudnionych specjalistów, więc zastanów się kilka razy przed samodzielnym przystąpieniem do instalacji poziomego systemu grzewczego.

Wniosek

Poziome systemy grzewcze są pod wieloma względami lepsze od tradycyjnych pionowych przewodów. Mają lepszą wydajność, wyższą niezawodność, możliwość kontrolowania wydajności i wiele innych technicznych zalet. A nawet ich wyższy koszt wraz z odsetkami opłaca się w pierwszych latach eksploatacji.

Na dostarczonym filmie możesz zapoznać się z dodatkowymi materiałami, które są bezpośrednio związane z zadanym tematem. Wybierz tylko najlepsze dla Twojego domu!
