Poznaj elektryczne kotły grzewcze 220v

Możesz mieć możliwość zakupu elektrycznego lub elektrycznego kotła grzewczego lub elektrodowego do ogrzewania domu o napięciu 220 V w twoim miejscu zamieszkania lub w sklepach internetowych. Ale najbardziej podstawową rzeczą jest prawidłowe obliczenie mocy, aby wystarczyło ogrzać dom.

Ponadto będziesz musiał wziąć pod uwagę inne parametry, na przykład:

• przekrój przewodów w budynku w stosunku do całkowitego zużycia energii;
• lub fakt, że stabilność napięcia w sieci.

Oczywiście, istnieje wiele różnych niuansów i nie możemy się bez nich obejść podczas instalacji takich urządzeń, dlatego postaramy się zapoznać z najważniejszymi.

Kotły elektryczne

Główne różnice

Uwaga Wszystkie kotły elektryczne pracujące na sieciach 220 V lub 230 V są podzielone na dwie główne kategorie zgodnie z metodą podgrzewania cieczy. Jeden z nich ogrzewa go rurowym grzejnikiem elektrycznym lub elementem grzejnym, a drugi z elektrodami, stosując metodę jonizacji.

Objaśnienia do zdjęcia:

1. TENY - jeden u góry i dwa poniżej;
2. Ciekły wymiennik ciepła;
3. Warstwa izolacyjna;
4. Zbiornik wyrównawczy;
5. Zawór bezpieczeństwa OB;
6. Czujnik ciśnienia;
7. Grupa hydro (chłodziwo zasilające i zasilające);
8. Odpowietrznik wymiennika ciepła: A - powrót z układu, B - zasilanie układu

• Elektryczne kotły pracujące na elementach grzejnych z reguły są montowane na ścianie (montowane), mają dość atrakcyjny wygląd i niewielkie rozmiary, co pozwala im idealnie dopasować się do wnętrza pomieszczenia. Rozruchowe zawory termostatyczne w trybie automatycznym zapewniają pożądany poziom płynu grzewczego w celu utrzymania stabilnego mikroklimatu w pomieszczeniu. Jest to ułatwione dzięki kilku czujnikom, które monitorują nie tylko temperaturę cieczy, ale także stan powietrza w pomieszczeniu.

• Powłoka rury grzewczej jest zwykle wykonana z aluminium, stali lub tytanu, a wewnątrz znajduje się spirala nichromu z prętami kontaktowymi i wszystko to jest wciskane w rurę za pomocą piasku kwarcowego. Moc jednostki zależy głównie od mocy samych elementów grzewczych i ich liczby, instalacje domowe (do 4 kW) zasilane są z sieci 220 V (jednofazowe), ale mocniejsze wymagają już 380 V (trójfazowe). Niektóre kotły zawierają pomocniczą pompę obiegową, która ułatwia instalację i uruchamianie obiegu grzewczego.

• Całkowicie odmienne ogrzewanie chłodziwa występuje w kotłach typu elektrodowego, które podobnie jak sieci TEN działają na zmiennej sieci 220 V i 380 V (jednofazowe i trójfazowe), a liczba faz zależy od mocy urządzenia. Urządzenia typu elektrody różnią się jednak nie tylko zasadą ogrzewania, ale także niższym zużyciem energii, chociaż cena tych i innych urządzeń o podobnych danych wyjściowych jest w przybliżeniu taka sama.

• W takich kotłach zamontowane są dwie biegunowe elektrody, które znajdują się bezpośrednio w podgrzewanym płynie i odbywa się tu proces jonizacji. W naszej sieci częstotliwość prądu wynosi 50 Hz, dlatego polaryzacja zmieni się tyle razy na sekundę, a jony odpowiednio zmienią kierunek ruchu. Z takiej częstotliwości nagrzewają się, to znaczy ogrzewa się nośnik ciepła.
• Można zauważyć bezpieczeństwo takich urządzeń - w przypadku wycieku płynu system przestaje działać, ponieważ materiał obwodu elektrody po prostu znika. Okazuje się, że w elementach grzewczych obwód zamyka spiralę nichromową, a tu - sam środek chłodzący.

Uwaga! Chcę natychmiast rozwiać obawy użytkowników, którzy nie są zaznajomieni z prawami elektryczności - prąd przepływa wzdłuż ścieżki o najkrótszym oporze - w tym przypadku - między elektrodami i strefą niebezpieczną jest tylko między nimi. Nośnik ciepła w układzie nie jest pod napięciem, dlatego jest bezpieczny, o czym mówi instrukcja użytkowania kotła.

Modele Tenovy

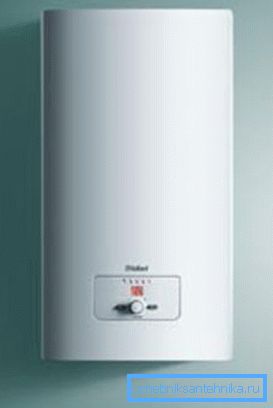

Na górnym zdjęciu widać kocioł elektryczny WAILLANT eloBLOCK TEN. Taka modyfikacja zajmuje czołową pozycję w światowych standardach nie tylko pod względem parametrów technicznych, ale również w projektowaniu, dzięki czemu urządzenie grzewcze idealnie pasuje do wnętrza pomieszczenia.

Moc tego urządzenia z różnymi modyfikacjami może wynosić od 6 do 28 kW, więc różne modele mogą być zasilane albo z _?220V lub od _?380V - wszystko zależy od zużytej i wyprodukowanej mocy urządzenia.

WAILANT eloBLOCK ma maksymalną temperaturę podgrzewania wody wynoszącą 85 ° C przy objętości zbiornika wyrównawczego ogrzewania 7 litrów, minimalnego ciśnienia roboczego 0,8 bar i maksymalnie 3 barów. Podczas pracy zaleca się utrzymanie ciśnienia w granicach 1-2 barów, chociaż w razie potrzeby jest to wskaźnik, oczywiście, można zmienić. Wymiary urządzenia wysokość / szerokość / głębokość to 740x410x330 mm o masie 34 kg.

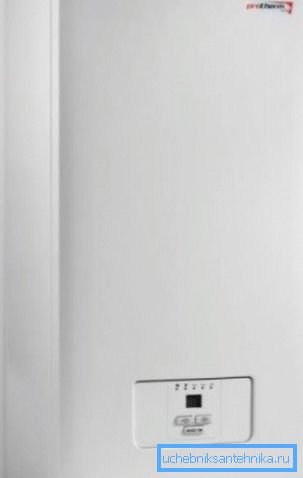

Kocioł jednopłaszczyznowy TENOV typu zawiasowego PROTHERM 12K reprezentuje jednostkę grzewczą, w której modele 6K i 9K pracują ze zmiennej sieci 220B. Ale model 12K, 18K, 21K, 24K jest już podłączony do trzech faz _?380 V, ale jednocześnie modele 6K i 9K mają również możliwość połączenia trójfazowego.

Urządzenie ma 2 elementy grzewcze z sześcioma poziomami mocy, moc nominalna to 6 kW przy średniej wydajności 99%. Maksymalna temperatura wody wynosi 85 ° C, maksymalne ciśnienie robocze pompy wynosi 0,8 bar, minimalne 3 bar, zalecane 1-2 bar.

Modele elektrod

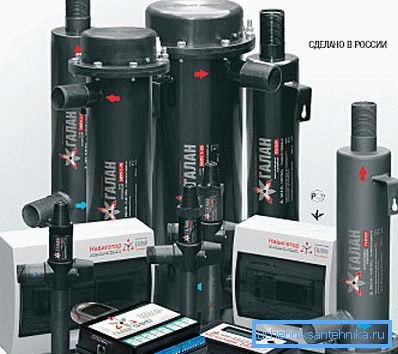

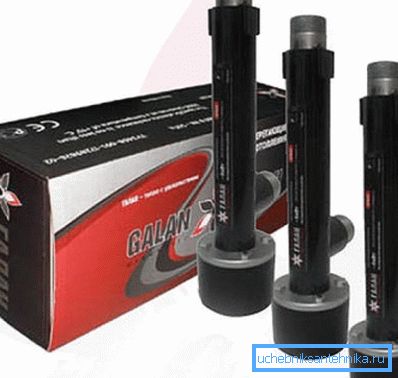

W Rosji najczęściej w sklepach można znaleźć produkty krajowego producenta Galan, a to jest bardzo dobre, ponieważ takie urządzenia mogą ogrzewać pomieszczenie z dowolnym obszarem i radzą sobie z tym wcale nie gorszym niż drogie importowane odpowiedniki.

Takie urządzenia można łatwo zainstalować własnymi rękami, oczywiście, jeśli rozumiesz obwody grzewcze. Grzejniki jonowe typu przepływowego są szeroko stosowane zarówno w obwodach grzejników, jak iw systemach ogrzewania podłogowego - głównym warunkiem jest to, że kocioł znajduje się w pozycji pionowej i znajduje się powyżej rury zasilającej.

Tabela stosunku mocy kotłów do wielkości pomieszczenia

Uwaga Tabela pokazuje modyfikacje producenta Galan, ale są one stale ulepszane w miarę upływu czasu. Dlatego parametry te można postrzegać jedynie jako ogólne, ale nie precyzyjnie charakteryzujące jeden lub inny typ kotła.

Wniosek

Jak widać, instalacja jakiegokolwiek elektrycznego kotła pod względem złożoności będzie znacznie łatwiejsza niż instalacja gazu, paliw płynnych, a nawet jednostek na paliwo stałe, ponieważ nie będziesz musiał rozwiązywać problemu wyczerpujących produktów spalania - tutaj one po prostu nie istnieją! W tym artykule znajduje się klip wideo, który pomoże ci lepiej zapoznać się z materiałem.
