Prawidłowy montaż grzejników bimetalowych w domach i

08-06-2018
Ogrzewanie

W większości regionów naszej planety o umiarkowanym, kontynentalnym i zimnym klimacie autonomiczne lub scentralizowane systemy podgrzewania wody są uważane za najbardziej efektywne metody ogrzewania budynków mieszkalnych i komercyjnych. Jako czynnik chłodzący zwykle używają czystej wody lub niezamarzającego płynu, który krąży między kotłem grzewczym a pokojowymi wymiennikami ciepła, które są używane przez domowe grzejniki.

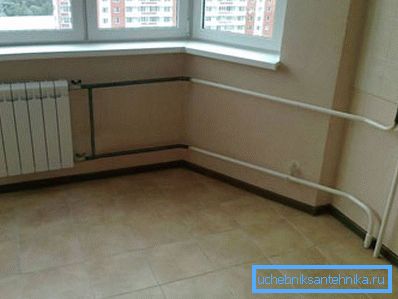

Nowoczesny grzejnik we wnętrzu mieszkania mieszkalnego.

Niezależna instalacja domowego systemu grzewczego

Obecnie istnieje wiele różnych domowych urządzeń grzewczych wykonanych z różnych materiałów przy użyciu zaawansowanych technologii, dlatego w dalszej części artykułu szczegółowo omówimy podstawowe właściwości bimetalicznych grzejników pokojowych przeznaczonych do ogrzewania mieszkań mieszkalnych i domów prywatnych z autonomicznym lub scentralizowanym systemem ogrzewania.

Również dla rzemieślników domowych zostanie przedstawiona szczegółowa instrukcja, która przedstawia krok po kroku opis technologii samodzielnego montażu i podłączenia grzejników bimetalicznych do domowego systemu grzewczego.

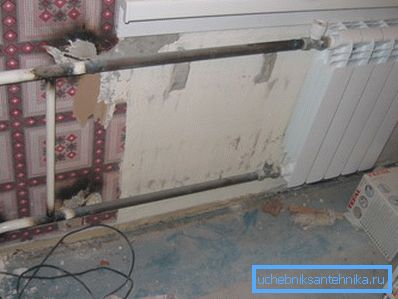

Montaż takich grzejników jest uzasadniony tylko w sieciach o wysokim ciśnieniu.

Cechy konstrukcyjne grzejników bimetalowych

Wszystkie bimetaliczne grzejniki domowe są wykonane z dwóch różnych rodzajów metalu, w większości przypadków są to obwody kompozytowe, w których wewnętrzne kolektory boczne i pionowe kanały przewodzące ciepło są wykonane ze stali, a zewnętrzna pokrywa i boczne ślizganie są wykonane z metali nieżelaznych o wysokiej przewodności cieplnej.

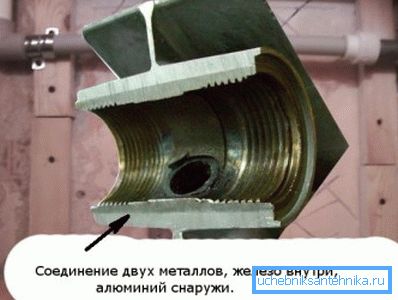

Sekcja w sekcji

Inną charakterystyczną cechą produktów bimetalicznych jest to, że ich wewnętrzne kanały mają mniejszy przekrój w stosunku do zwykłej baterii żeliwnej, a zatem przy takim samym ciśnieniu i natężeniu przepływu, całkowita zmiana całkowitej objętości wymiany ciepła w nich występuje szybciej, dzięki czemu mają one wyższy transfer ciepła. .

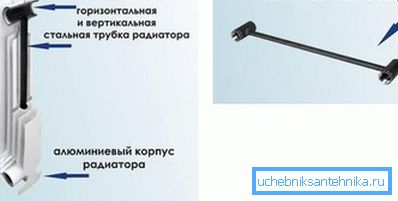

Struktura wewnętrzna przekrojów bimetalicznych.

Zwróć uwagę! Podczas ogrzewania i chłodzenia elementów bimetalicznych, w pewnym momencie, słychać charakterystyczne ciche kliknięcia. Należy wiedzieć, że powstają one ze względu na różnicę współczynników liniowej ekspansji różnych metali, dlatego są one uważane za normalne.

Zalety i wady

Główną wadą wszystkich grzejników bimetalicznych w stosunku do baterii żeliwnych jest ich stosunkowo wysoka cena, która wynika z wysokich kosztów metali nieżelaznych wykorzystywanych do produkcji elementów rozpraszających ciepło.

Jednocześnie, pomimo wysokich kosztów, wszystkie produkty bimetaliczne mają wiele niezaprzeczalnych zalet, które są następujące:

  1. Ze względu na grubościenny kolektor doprowadzający wodę i pionowe kanały przewodzące ciepło wykonane ze stali, takie grzejniki są bardzo niezawodne, ponieważ nie są zdeformowane pod wpływem wysokiej temperatury, dobrze opierają się obciążeniom hydrodynamicznym, ponieważ są zaprojektowane do ciśnienia wody w systemie do 52 kg / cm ?.
  2. Stal konstrukcyjna i rurowa jest mniej podatna na korozję niż aluminium., dlatego wewnętrzne ściany rur praktycznie nie utleniają się i nie zarastają wapnem.

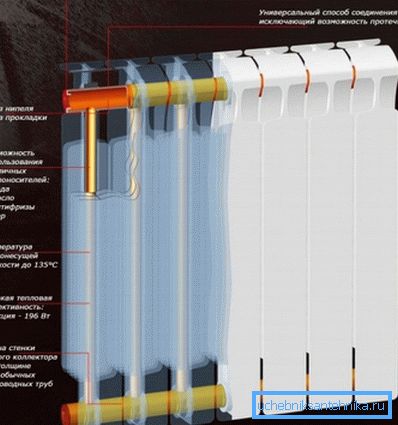

Charakterystyki techniczne bimetalicznego urządzenia grzewczego.
  1. Zewnętrzne aluminiowe lamele mają wysoką przewodność cieplną., a dzięki specjalnie zaprojektowanemu profilowi ​​przekrojowemu ma dużą powierzchnię zewnętrzną, dlatego takie części mają duży transfer ciepła i dobrą zdolność rozpraszania ciepła.
  2. Między innymi produkty z aluminiowymi żebrami są znacznie lżejsze niż baterie żeliwne., dlatego montaż grzejników bimetalowych może być wykonywany niezależnie, bez pomocy.
  3. Grzejniki bimetalowe mają długą żywotność, a zewnętrzna dekoracyjna powłoka ze sproszkowanej emalii poliestrowej nadaje im estetyczny wygląd.

Wskazówka! Wybierając kolorowy bimetaliczny promiennik, należy preferować modele światła, a najlepiej białe, ponieważ powierzchnia światła ma najlepszą zdolność promieniowania.

Montaż sekcji grzewczych

Wszystkie typy grzejników domowych trafiają do sprzedaży w postaci gotowej baterii zmontowanej z kilku sekcji elementów grzejnych.

W zależności od objętości ogrzewanego pomieszczenia, zdolność izolacji cieplnej ścian nośnych budynku, a także cechy klimatyczne określonego regionu, wymiary i odpowiednio pojemność cieplną akumulatora można zmienić w dowolnym momencie poprzez odłączenie lub dodanie do niego wymaganej liczby sekcji.

  1. Sekcje grzewcze są połączone ze sobą za pomocą specjalnych nakrętek przelotowych, na których z jednej strony nacina się prawostronny gwint, az drugiej strony zostaje odcięty lewy zewnętrzny gwint rury.

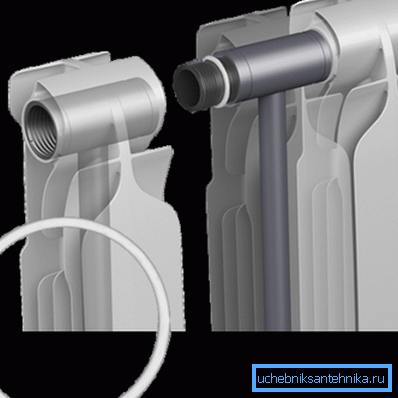

Zdjęcie pokazuje zasadę łączenia sekcji grzewczych za pomocą nakrętki przelotowej z uszczelką.
  1. Każda sekcja akumulatora ma otwór przelotowy do przepuszczania wody, który również z jednej strony odcina się z prawej strony, az drugiej strony - gwint lewoskrętny.

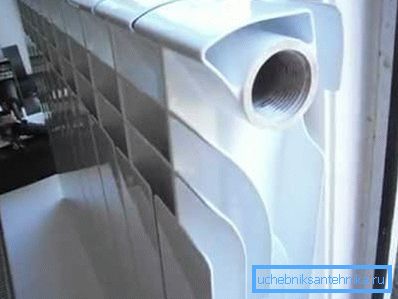

Gwintowany otwór przelotowy
  1. Przed zmontowaniem akumulatora należy ułożyć sąsiednie sekcje naprzeciwko siebie, umieszczając je na płaskiej twardej powierzchni skierowanej w dół.
  2. Przygotuj dwie nakrętki przelotowe, umieść je na jednej uszczelce, a następnie dokręć ręcznie do górnych i dolnych otworów jednej z sekcji 1-1,5 obrotu, zwracając uwagę na prawidłowy kierunek gwintu.
  3. Nagwintowane otwory kolektora wodnego drugiej sekcji powinny być wyrównane z gwintowaną częścią nakrętek dławika, a następnie, w miarę możliwości, owijać je w obie części ręcznie w tym samym czasie, bez większego wysiłku.

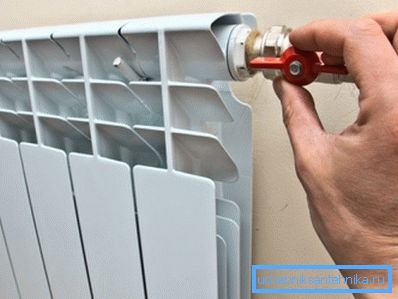

Instalowanie zaworu kulowego w nakrętce
  1. Upewniając się, że sekcje grzejnika znajdują się w jednej linii ze sobą i we właściwym kierunku gwintowania, naprzemiennie, z jednakową siłą, dokręć obie śruby przelotowe specjalnym kluczem chłodnicy.

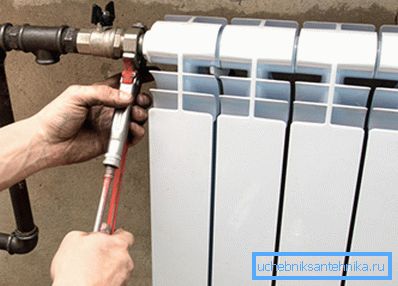

Podłączanie chłodnicy do rury zasilającej

Wskazówka! Nowoczesne grzejniki mają gwintowane otwory wlotowe i wylotowe o średnicy gwintu 1 ", a rury zasilające w domu mogą mieć inny rozmiar, na przykład 1/2" lub 3/4 ". Aby je połączyć, przed instalacją należy zakupić specjalny zestaw instalacyjny dla istniejącej średnicy rur.

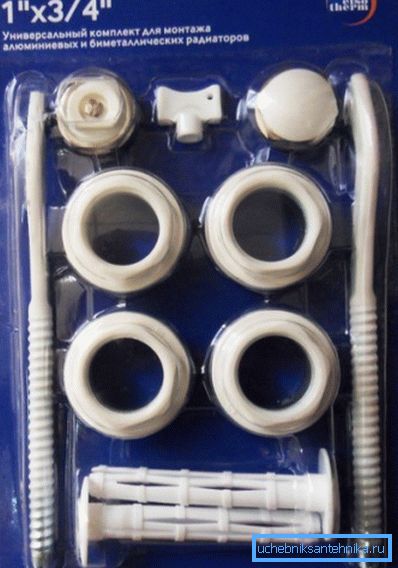

Zestaw montażowy do montażu grzejników bimetalowych.

Z reguły składa się z dwóch lub czterech wsporników ściennych z kołkami na betonie lub cegle, dwóch adapterów z gwintem prawoskrętnym, dwóch adapterów z gwintem lewoskrętnym, jednym zakrętką i jednym zaworem do odpowietrzania. Również osobno należy zakupić zawory kulowe i nakrętki amerykańskie.

Technologiczne cechy instalacji

Niezależna instalacja grzejników bimetalicznych na ścianie odbywa się za pomocą standardowych uchwytów mocujących, a połączenie z rurami systemu grzewczego odbywa się za pomocą specjalnej nakrętki, tzw. Amerykańskiej.

  1. Przed zainstalowaniem nowych grzejników w istniejącym systemie grzewczym należy przeprowadzić dokładne przepłukiwanie starych połączeń w celu usunięcia osadów, rdzy i osadów z soli i wapna z wewnętrznej powierzchni rur.
  2. Na końcu rur zasilających instalacji grzewczej przeciąć gwinty, na których należy przykręcić mosiężne lub brązowe teowniki.

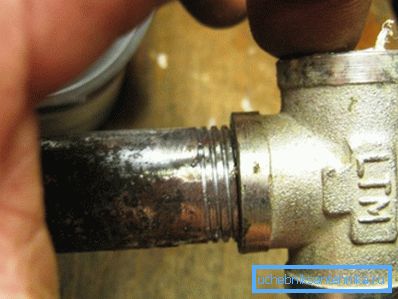

Instalacja trójnika
  1. Aby zainstalować kurki z kranu w bezpośrednich otworach trójnikowych i połączyć w kształcie litery T wyloty rur wlotowych i powrotnych ze sobą za pomocą segmentu rury, aby uzyskać rurociąg obejściowy, lub innymi słowy, by-pass.
  2. W otworach wlotowych i wylotowych chłodnicy należy zainstalować adaptery o wymaganym rozmiarze, w których zawija się gwintowane złącze amerykańskiej nakrętki.

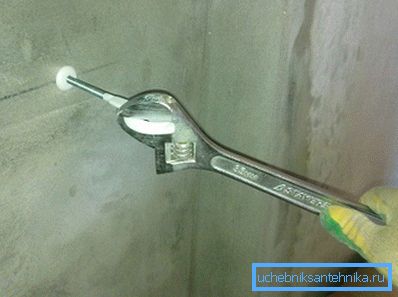

Uchwyty montażowe
  1. Następnie należy przymocować grzejnik do ściany za pomocą uchwytów z zestawu montażowego, a następnie podłączyć nakrętki zabezpieczające amerykańskich dysz wlotowych i wylotowych do zaworów kulowych rur zasilających i powrotnych instalacji grzewczej.

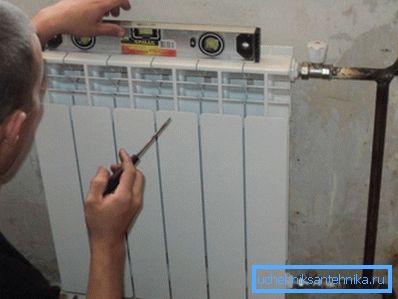

Sprawdzenie poziomu
  1. Na ślepym końcu górnego kolektora każdego urządzenia grzewczego zainstaluj automatyczny lub ręczny zawór do odpowietrzania układu, który w inny sposób nazywa się też kranem Mayevsky'ego.

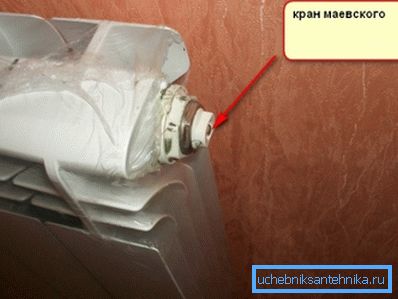

Instalowanie zaworu do odpowietrzania.
  1. Dla ułatwienia użytkowania zamiast górnego kranu można zainstalować termostat mechaniczny własnymi rękami, który pozwala automatycznie utrzymywać zadaną temperaturę grzejnika.
Za pomocą termostatu można regulować moc grzewczą
  1. Po zakończeniu instalacji, sprawdź system pod podwyższonym ciśnieniem roboczym, pod kątem wycieków i wycieków połączeń gwintowych.

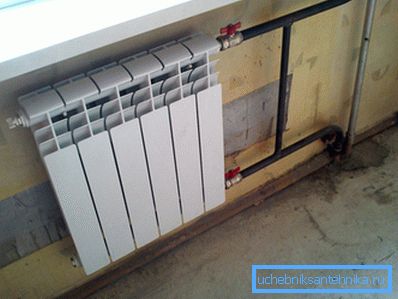

Gotowy grzejnik z wbudowanym obejściem i zaworami.

Wskazówka! Aby uszczelnić wszystkie połączenia gwintowane, zaleca się użycie specjalnej fluoroplastycznej taśmy uszczelniającej (FUM), która powinna być nawinięta cienką warstwą na gwint, zaczynając od końca rury, wzdłuż gwintów.

Wniosek

Na koniec należy zauważyć, że stosowanie promienników bimetalowych jest równie skuteczne zarówno w autonomicznych, jak i scentralizowanych systemach grzewczych, jednak w przypadku centralnego ogrzewania mieszkania mieszkalnego, do podłączenia promienników bimetalicznych można stosować tylko rury stalowe, ponieważ podczas planowanych testów sieci centralnego ogrzewania mogą bardzo wysokie ciśnienie przez krótki czas.

Więcej informacji można uzyskać, oglądając wideo na końcu tego artykułu lub studiując podobne materiały w tej sekcji na naszej stronie internetowej.
