Profil grzejnika: zastosowania i metody instalacji

Jakiego profilu aluminiowego można użyć? Jakie rodzaje można znaleźć w sprzedaży? Jak zorganizować radiator z urządzenia grzewczego lub mikroukładu? Spróbujmy odpowiedzieć na te pytania.

Co to jest

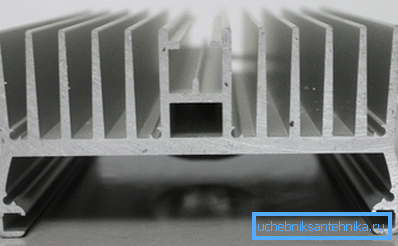

Profil aluminiowy - grzejnik jest płytą lub kanałem z dodatkowymi żeberkami w celu zwiększenia powierzchni radiatora. Aluminium jest masowo wykorzystywane jako materiał na grzejniki ze względu na połączenie wysokiej przewodności cieplnej (cztery razy więcej niż stal lub żeliwo) i stosunkowo niski koszt metalu ze względu na prostotę i zdolność przystosowania jego produkcji z tlenku glinu.

Jak bardzo przewodnictwo cieplne metalu wpływa na sprawność radiatora? Podajmy przykład z dziedziny ogrzewania: przy identycznych rozmiarach, moc cieplna konwektora miedziano-aluminiowego jest około dwa razy większa niż grzejnika z okrągłego żeliwa. Różnica wynika z bardziej równomiernego nagrzewania płetw przy pierwszym podgrzewaczu.

Obszary zastosowania

Gdzie jest profil - grzejnik używany masowo? Offhand można nazwać dwoma obszarami.

Taśma LED

Są one pozycjonowane jako ekonomiczne i zimne źródło światła. W większości przypadków ta opinia jest prawdziwa: diody LED są o wiele bardziej ekonomiczne niż żarówki żarowe, halogenowe, a nawet kompaktowe lampy fluorescencyjne. Jednak nie należy myśleć, że zużyta energia elektryczna jest całkowicie przekształcona w światło: wydajność diody LED jest daleka od 100%.

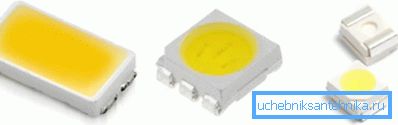

Uwaga: podaliśmy wartość wydajności dla stosunkowo nowej linii 5630 diod LED, dla starszych i bardziej powszechnych 5050 i 3528 stosunek energii zużytej do emitowanej jest znacznie gorszy.

Oprócz samych diod LED na taśmie występują rezystory ograniczające prąd, które dodatkowo pogarszają efektywność. Tam, gdzie znika resztka zużytej energii elektrycznej, nie trudno zgadnąć: jest ona całkowicie przekształcona w ciepło.

Moc nowoczesnych taśm osiąga 18-24 watów na metr. Jest to trochę w kategoriach absolutnych; Jednak biorąc pod uwagę mały obszar wymiany ciepła, uwolnienie 9-12 watów w postaci ciepła powoduje nagrzewanie się taśmy do dość wysokich temperatur.

Tymczasem ogrzewanie taśmy LED ma czynnik ograniczający. Temperatura robocza diod LED jest ściśle ograniczona przez producenta.

Deklarowane dla nowoczesnych diod LED 30 - 50 tysięcy godzin zasobów są istotne tylko w następujących temperaturach:

• Dla linii diod LED 3528 - do 65 C;
• Dla 5050 - do 65 C;
• Dla 5630 - do 80 C;
• Dla 5730-05 - do 80 C;
• Dla 5730-1 - do 80 C.

Przekroczenie granicy temperatury prowadzi do przyspieszonej degradacji elementów półprzewodnikowych; im wyższa temperatura, tym niższa faktyczna żywotność.

Aluminiowy radiator pełni funkcję pasywnego radiatora do taśmy: radykalnie zwiększa obszar przenoszenia ciepła, zmniejszając ogrzewanie diod LED.

Odnośnik: producenci zdecydowanie zalecają montaż na aluminiowym radiatorze wszystkich taśm o mocy 14 watów / metr.

Jakie są grzejniki do taśm LED?

W sprzedaży można znaleźć następujące typy:

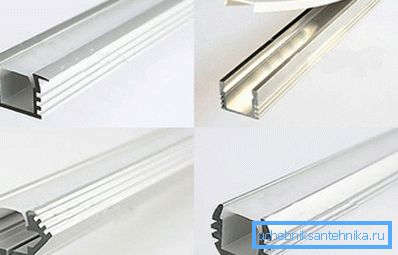

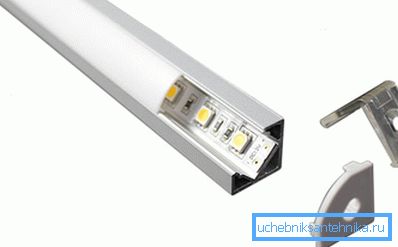

1. Corner. Z reguły płetwy są nieistotne; sekcja profilu ma kształt litery "L". Grzejnik jest często wyposażony w dyfuzor, który zapobiega zmęczeniu wzroku punktowymi źródłami jasnego światła;
2. Wbudowany. Przekrój - w kształcie litery U; montowane w rowkach mebli, sufity gipsowo-kartonowe, różnorodne nisze. I tutaj często dyfuzory są zawarte w pakiecie fabrycznym;

Uwaga: dyfuzor redukuje strumień świetlny o 25-40%. Obliczając iluminację pomieszczenia nie zapomnij o zmianie.

1. List przewozowy profil jest przeznaczony do montażu na suficie i na ścianie.

Cena grzejnika dla taśm LED o umiarkowanej (do 20 watów) mocy waha się od 70 do 200 rubli za metr bieżący.

Mikroukłady

Ponieważ proces wytwarzania wielowarstwowych wiórów zmniejsza się, napięcie zasilania dla nich jest stale zmniejszane, ale zużyty przez nie prąd stale rośnie. Niestety, wzrasta rozpraszanie ciepła w dużych obwodach. Trend ten jest najbardziej widoczny na przykładzie centralnych jednostek przetwarzania i GPU (chipy kart graficznych).

Podajemy kilka liczb:

• Typowy pakiet termowizyjny procesora Pentium 3 o częstotliwości 600 MHz wynosił 43 waty;
• Dla nowoczesnego top - procesora Core i7-4790K - typowe rozpraszanie ciepła wynosi już 88 watów, szczyt - 130;

• Karta wideo NVidia GeForce 256 ogłoszona piętnaście lat temu miała rozpraszanie ciepła na poziomie 24 watów;
• Nowoczesny top - Ge Force GTX 980 Ti - emituje 250 watów w postaci ciepła.

Oczywiście pojawia się tu również problem rozpraszania ciepła.

Do schładzania stosowany jest profil aluminiowy do grzejników o różnych kształtach, o różnych powierzchniach i kształtach

• Procesory;
• Procesory graficzne;

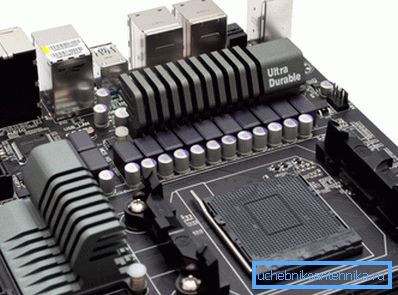

• Mikroukłady mostu północnego i południowego (na nowoczesnych płytach głównych przekształcają się w jeden chipset chipsetu);
• Stabilizatory mocy z kluczowymi tranzystorami;

• Różnorodne układy kontrolne routerów, przełączników itp.

Zgromadzenie

Pomimo różnorodności kształtów grzejników, istnieje wiele sposobów ich samodzielnego zainstalowania.

Grzejniki do taśm LED są najczęściej montowane na konwencjonalnym kleju uniwersalnym lub silikonowym, a także na śrubach samogwintujących. Sama taśma wykorzystuje warstwę kleju nałożoną przez producenta do zapięcia.

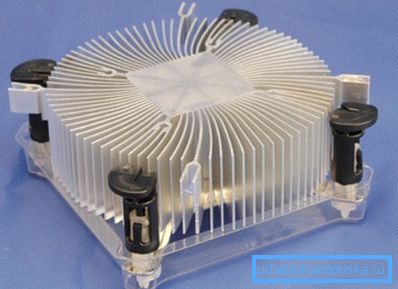

Grzejniki do procesorów centralnych i graficznych wykorzystują sprężynowe zaciski i mechanizmy śrubowe do niezawodnego mocowania. W większości przypadków na grzejniku jest zainstalowany wentylator.

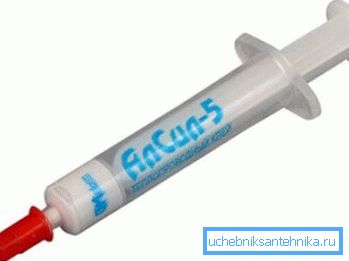

Wreszcie, gorący klej jest często używany do instalowania profilu grzejnika na tranzystorach konwerterów mocy w przypadku braku otworów w płytce do montażu sprężynowego. Instrukcja użytkowania jest dość standardowa: klej nakłada się na powierzchnię tranzystorów, po czym grzejnik naciska na nie umiarkowanym wysiłkiem przez 2-3 godziny.

Wniosek

Mamy nadzieję, że nasza krótka wstępna recenzja wyda się czytelna dla czytelnika. Jak zawsze, może uzyskać więcej informacji z wideo w tym artykule. Sukcesy!
