Projekt prywatnego ogrzewania domu - główne etapy

Urządzenie grzewcze w domu można podzielić na 2 części: teoretyczną - konieczne obliczenia są wykonywane, i praktyczne - zgodnie z gotowymi rysunkami, okablowanie odbywa się na podłogach i taśmach kotłowych. Biorąc pod uwagę znaczenie właściwego doboru komponentów, artykuł koncentruje się na części teoretycznej.

Projekt systemu grzewczego

Projektowanie ogrzewania domu w granicach miasta pozwala iść prostszą drogą i organizować centralne ogrzewanie. W takim przypadku wystarczy po prostu określić długość i średnicę rur, a także wybrać pożądany rozmiar grzejnika. Koszty w tym przypadku będą minimalne, ponieważ nie musisz wydawać pieniędzy na kocioł lub na pompę cyrkulacyjną.

Wykonanie tego samego zadania będzie nieco trudniejsze, ale w przypadku domu wiejskiego. Z prawdopodobieństwem 99,9%, nie ma centralnego ogrzewania poza miastem, w najlepszym razie prąd i gaz są dostarczane do domu. W takim przypadku projekt systemów grzewczych dla domu wiejskiego będzie również obejmował dobór mocy kotła.

Przy wyjściu musimy uzyskać szczegółowe dane na temat:

• minimalna moc kotła;
• materiał, długość i średnica rur;
• liczba grzejników i ich powierzchnia;
• pompa cyrkulacyjna do ogrzewania.

Przepisy ogólne dotyczące projektowania ogrzewania domowego

Przeanalizujmy konstrukcję systemu ogrzewania domu wiejskiego - w tym przypadku konieczne jest określenie minimalnej mocy kotła wystarczającej do ogrzania domu. Obliczenia opierają się na fakcie, że straty ciepła przez przegrodę budynku muszą być kompensowane przez ciepło z kotła.

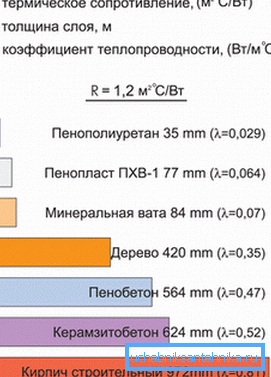

W przypadku ogólnym obliczenia przeprowadza się zgodnie ze wzorem

Gdzie

• Q - utrata ciepła, W;
• S to obszar obwiedni budynku (sufit, ściana);
• ?T - różnica temperatur na ulicy i wewnątrz domu, C;
• ? - współczynnik przewodności cieplnej, wartość odniesienia, W / m • C;
• V - grubość obwiedni budynku, m.

Zwróć uwagę! Jeśli nie chcesz zawracać sobie głowy standardową metodą obliczania, zawsze możesz skorzystać z kalkulatorów online. Oczywiście, dokładność obliczeń ucierpi, ale, jak pokazuje praktyka, przy wyborze kotła wystarczy.

Zasadniczo przy projektowaniu ogrzewania budynku mieszkalnego jest konieczne uwzględnienie takich czynników, jak:

• orientacja domowa;
• strefa klimatyczna;
• kierunek i wytrzymałość dominujących wiatrów podczas sezonu grzewczego;
• rodzaj izolacji domu, zainstalowane okna z podwójnymi szybami itp.

Uproszczona metoda obliczania

Projektowanie systemu ogrzewania domu można również przeprowadzić za pomocą prostszej metody. Często używa się prostego uzależnienia, zgodnie z którym 1 m² Obszar ten powoduje utratę ciepła około 100 watów na godzinę. Dana zależność obowiązuje dla obszarów o klimacie umiarkowanym.

Podczas obliczania zaleca się stosowanie wielu czynników udoskonalających:

• jeżeli wysokość sufitu różni się od 3 metrów, wprowadza się współczynnik korygujący h / 3, gdzie h oznacza wysokość sufitu;
• w przypadku pomieszczeń narożnych straty ciepła wzrastają o 80%, współczynnik 1,8;
• jeżeli liczba okien przekracza 1, współczynnik korekty wynosi 1,8;

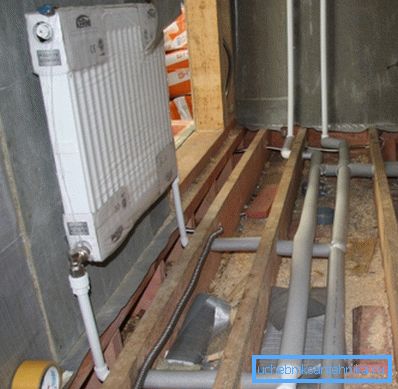

• Uwzględniono również sposób podłączenia chłodnicy. Jeśli używane jest dolne połączenie, bateria nieco się ociepli, wprowadzając współczynnik korekcyjny 1.1;

• dla ubezpieczenia uzyskany wynik można zwiększyć o około 15-20%, tak aby ogrzewanie miało margines bezpieczeństwa w przypadku silnych mrozów, współczynnik wynosi 1,2.

Kiedy obliczenia wykonywane są ręcznie, wynik jest porównywalny w dokładności z zaleceniami producentów kotłów. Rozważmy mały przykład obliczeniowy: musisz określić moc kotła wystarczającą do ogrzania domu o łącznej powierzchni 160 m² sufity 2,9 m.

Procedura obliczania:

• osobno ustalamy straty ciepła dla pomieszczeń o określonych współczynnikach. Strata ciepła Q = 160 • 0,1 • 1,2 • 2,9 / 3,0 = 18,56? 19 kW;

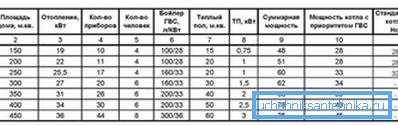

• porównać ze średnią zalecaną mocą kotła w zależności od obszaru. Można zauważyć, że wyniki były dość bliskie. Teraz możesz wybrać konkretny model kotła elektrycznego, gazowego lub na paliwo stałe, koncentrujący się na mocy. Możesz kupić model z niewielkim marginesem mocy, cena kotłów z różnicą kilku kilowatów nie różni się zbytnio.

Wybór grzejników

Bateria to tylko "pośrednik", który odpowiada za przesył ciepła z kotła. Jest oczywiste, że powierzchnia grzejna pomieszczenia jest silnie uzależniona od powierzchni grzejnika. Dlatego konieczne jest wstępne określenie wymaganej liczby sekcji.

Producent każdego modelu grzejników jest zobowiązany do wskazania mocy cieplnej - jaka część ciepła 1 da, gdy zostanie napełniona płynem chłodzącym. Znając straty ciepła w pomieszczeniu, można łatwo określić wymaganą liczbę sekcji grzejnika.

Instrukcje liczenia wymaganej liczby sekcji będą wyglądać tak:

• określić straty ciepła w pomieszczeniu. Na przykład dla obszaru 25 m² przy pułapach 2,9 m, utrata ciepła będzie wynosić Q = 25 • 0,1 • 1,2 • 2,9 / 3,0 = 2,9 kW;
• sekcja mocy zależy od rodzaju grzejnika, na przykład dla baterii aluminiowej A500, wynosi ona 0,185 kW;

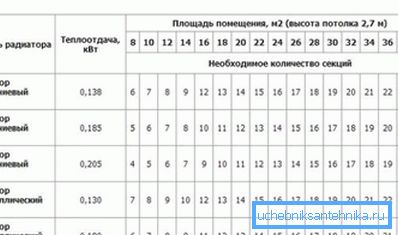

• określa wymaganą liczbę przekrojów N = 2,9 / 0,185 = 15,67? 16,0 szt. Wynik jest również zbliżony do wartości zalecanych przez producentów akumulatorów.

Zwróć uwagę! Podczas montażu grzejników nie zaleca się zamykania ich zasłonami, co prowadzi do zmniejszenia wymiany ciepła.

O ogrzewaniu rur i pompie cyrkulacyjnej

Średnica rury musi być wystarczająca, aby płyn chłodzący mógł krążyć bez problemów przy danej prędkości wzdłuż obwodu grzejnego. Zazwyczaj wybiera się średnie zalecane wartości w zależności od sekcji obiegu grzewczego. W przypadku pionów stosuje się średnice do 50 mm, do układania na podłogach - mniej.

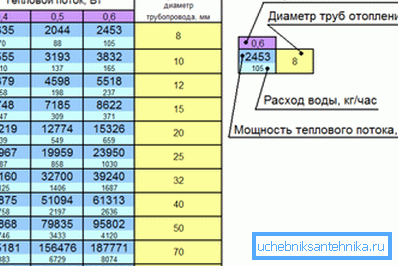

Podczas projektowania ogrzewania domu wiejskiego odbywa się niezależnie, można użyć wartości podanych w tabeli.

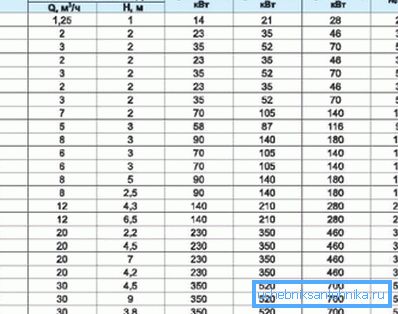

Jeśli chodzi o pompę obiegową, wybiera się ją za pomocą 2 wskaźników:

• szybkość podawania;
• nacisk głowy.

Minimalne wymagane zgłoszenie jest określone przez formułę

w tej formule

• Q - dostawa ciepła, kW;
• ?T jest różnicą temperatur między rurą zasilającą a powrotem,? C.

Wymagana wysokość głowy jest określona przez następujący związek

gdzie

• R - zmniejszenie ciśnienia z powodu tarcia w prostych odcinkach, Pa / m;
• l - długość rury do najdalszej baterii, m
• ?Z jest sumą lokalnych oporów.

Zwróć uwagę! Wybierając pompę, należy wybrać model, którego charakterystyki są jak najbardziej zbliżone do wartości uzyskanych podczas obliczeń.

Podsumowując

Projektowanie ogrzewania nie jest tak trudne, jak mogłoby się wydawać na pierwszy rzut oka. Nawet osoba, która jest powierzchownie zaznajomiona z ramami regulacyjnymi i metodami obliczeń, może sobie z tym poradzić. Aby zagwarantować ciepło w domu, wystarczy przestrzegać proponowanych zaleceń.

W filmie bardziej szczegółowy jest projekt układu ogrzewania.
