Przenikanie ciepła z żeliwnych grzejników: cechy obliczania

Klasyczna akordeon z żeliwa, jak nostalgia za dzieciństwem, wciąż jest jednym z najróżniejszych grzejników aluminiowych i bimetalowych, halogenów i konwektorów. Chociaż rozpraszanie ciepła w grzejnikach żeliwnych jest niższe niż w przypadku wielu nowoczesnych grzejników, ale legendy o jego trwałości i bezpretensjonalności trafiają na otwarte przestrzenie byłej Unii. Prawidłowe obliczenie liczby przekrojów i pomysłowości ludzi pozwala zwiększyć moc "żeliwa" i stworzyć ciepłą atmosferę we wnętrzach.

Klasyczny retro

Wraz z nadejściem chłodu grzejniki stają się przedmiotem zainteresowania mieszkańców mieszkania i punktem wyjścia dialogów. Dlaczego jest ciepło w domu ze scentralizowanym ogrzewaniem, a nie w następnym? Jaka jest temperatura baterii żeliwnych i, odpowiednio, stopień twoich pozytywów i jakie są na ogół atrakcyjne?

Gdzie jest plus i minus

Wbrew pokusom współczesnego rynku urządzeń grzewczych, baterie żeliwne są dobre:

• długa służba do pół wieku;
• odporność na korozję;
• brak szumowiny dzięki zwiększonej średnicy kanałów;

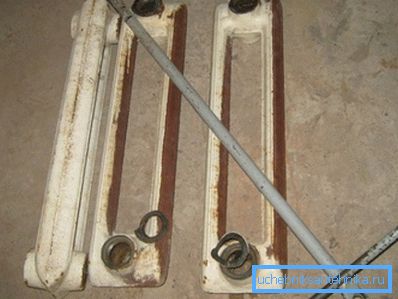

• możliwość zmiany liczby sekcji;
• niski opór hydrauliczny;
• wysoka moc;
• koncentracja ciepła ze względu na znaczną grubość ścian i objętość wody w środku;
• instalacja dekoracyjna i podłogowa (nowoczesne próbki);
• inny koszt - cena może wahać się od 400 do 6000 rubli.

Akumulacji rdzy w czasie nie można nazwać istotną wadą produktu, ale tutaj warto przyjrzeć się uważnie następującym:

• są ciężkie. Są po prostu bardzo ciężkie, a jeśli jedna sekcja waży od 6 do 7 kg, będzie potrzebować ich tuzin, a nawet w jednym pokoju, ale plus waga objętości wody (1,35 litra);
• mała powierzchnia przenoszenia ciepła i niskie przewodnictwo cieplne materiału;

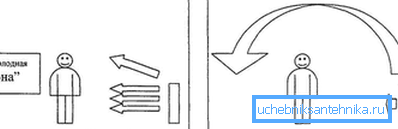

• propagacja ciepła następuje przez promieniowanie, a jedynie 20% przez konwekcję;
• słaba kompatybilność z systemami grzewczymi wyposażonymi już w termiczne urządzenia sterujące, a to eliminuje zużycie paliwa.

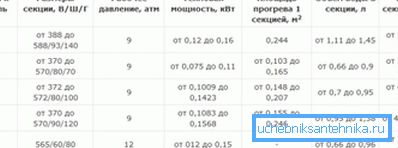

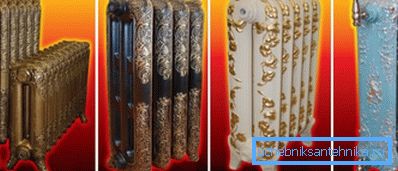

Tradycyjny "żeliwo" MS-140, przeznaczony do ogrzewania sektora mieszkalnego, posłużył jako podstawa do pojawienia się nowych modeli - MS-140-500, MS-140-300, MS 140-180. Różnią się masą, pojemnością, odległością między uczestnikami itp.

Kalkulator w Twoich rękach

Najważniejszym wskaźnikiem każdej baterii dla konsumenta jest jej moc lub przekaz ciepła - przydzielona ilość ciepła przez określony czas. Znając przenikanie ciepła z grzejników żeliwnych, dosłownie nie przeładowujesz domu / mieszkania i nie aranżujesz Afryki.

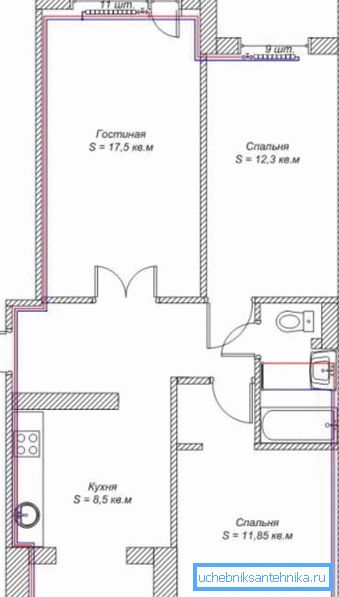

Na obliczenie parametrów ogrzewania wpływa kilka czynników:

• liczba okien;
• wysokość sufitu;
• powierzchnia pokoju;
• liczba ścian zewnętrznych;
• maksymalna temperatura poniżej zera w regionie.

Obliczono wymaganą moc na kilka sposobów, spośród których można wybrać najmniej kłopotliwe i wygodne.

Zwróć uwagę! Nie obawiaj się, jeśli uzyskasz ułamkową liczbę w wyniku operacji matematycznych. Zaokrąglij go w wielkim stylu - mały "re" jest zawsze lepszy niż mały "nie wcześniej".

Elementarny, Watson

Podstawą do tego obliczenia jest ściana zewnętrzna z oknami w budynku panelowym (SNiP II-3-79). Jeśli twój pokój ma 1 ścianę z 1 oknem, to na każde 10 m2 potrzebujesz 1 kW mocy chłodnicy. Dwie ściany zewnętrzne zwiększą moc do 1,3 kW.

Drugi prosty sposób obliczania powierzchni pomieszczenia o wysokości co najmniej 2,5 m, co wystarcza na 100 watów na kwadrat.

Formuła ma następującą postać:

S * 100 = całkowita liczba N, gdzie

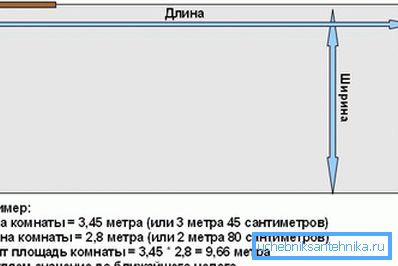

• S - powierzchnia pomieszczenia (długość * szerokość);
• N ogółem - całkowita moc grzewcza.

Nominalna moc cieplna sekcji grzejnika żeliwnego wynosi średnio 140 W, a dzieląc Ntot przez tę liczbę, można uzyskać wymaganą liczbę sekcji.

Według objętości

W tym przypadku dla operacji matematycznych stosuje się następującą formułę:

h * s * Nm = całkowita liczba N, gdzie

• h to wysokość sufitu;
• S jest obszarem pokoju;
• Nm to standardowa moc znamionowa na 1 m3, która wynosi średnio 41 W / m3.

Zwróć uwagę! Przy odpowiedniej izolacji i obecności okien z podwójnymi szybami wskaźnik mocy cieplnej zostaje zmniejszony z 41 do 34 W na m 3.

Jeśli ktoś zapomniał o fizyce, wyrażenie h * S można zastąpić symbolem V, co oznacza taką samą objętość - szerokość * długość * wysokość. W takim przypadku formuła będzie miała tę samą wartość, ale będzie wyglądać krócej:

V * Nm = całkowita liczba N

Przenikanie ciepła w jednej sekcji grzejnika żeliwnego oblicza się podobnie do powyższej metody: Ntotal / 140 W. I znowu, nie powinniśmy zapominać, że proponowane obliczenia są oparte na średniej +20 ° C w pomieszczeniu i minus to samo na ulicy. Dlatego nie należy obniżać strefy klimatycznej, w której grzejnik powinien zapewniać komfort.

Zwróć uwagę! Jeżeli pomieszczenie jest kątowe lub z balkonem, wówczas do obliczonej mocy dodaje się 20% (łącznie N). W przypadku pomieszczeń mieszkalnych wynikowy wskaźnik liczby sekcji baterii jest zaokrąglany w górę, w przypadku kuchni - w mniejszy.

Nota bene

Ponieważ testy chłodnicy mają miejsce w warunkach laboratoryjnych, niektóre dane mogą się różnić podczas pracy. Na przykład, deklarowana moc cieplna 1 sekcji promiennika żeliwnego przy 160 W przy rzeczywistej temperaturze chłodziwa w układzie od 60 do 70 ° C znacznie się zmniejszy.

Izolacja cieplna obszarów problemowych, szczególnie w prywatnym domu znajdującym się na ziemi, pozwoli Ci zaoszczędzić ciepło:

• 200 W w obszarze drzwi wejściowych / balkonowych;
• 100 W w obszarze okna.

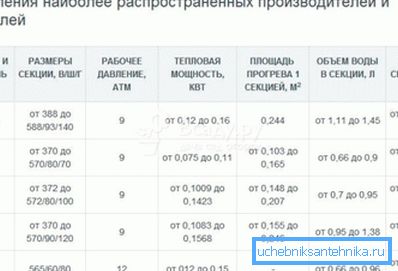

Zwróć uwagę! Nie szukaj egzotycznych, ale tanich produktów. Jeżeli wydajność sekcji, gwint otworu w brodawce sutkowej, przenoszenie ciepła promiennika żeliwnego ms 140 jest wskazane przez rosyjsko-białoruskiego producenta, to na przykład "Chińczycy" mogą nie mieć takich informacji. Trudno sobie wyobrazić, co ryzykujesz.

Niewinne sztuczki

Kilka prostych trików pomoże zwiększyć odprowadzanie ciepła z radiatora:

• Stałe przyleganie do czystości powierzchni produktu - kurz, zwłaszcza między sekcjami, znacząco upośledza proces wymiany ciepła;
• prawidłowo pomaluj powierzchnię - usuń starą warstwę, odtłuść, nałóż podkład (GF-021), pomaluj (PF, MA);

Zwróć uwagę! Te emalie olejowe są oferowane jako najbardziej przystępne i optymalne. Instrukcje w banku pomogą ci wybrać specjalne fundusze.

• zainstaluj ekran z odbijającego ciepło folia za chłodnicą - będzie to szczególnie skuteczne na zewnętrznej ścianie;
• sprawdź "wnętrze" produktu dla zadziorów, które mogą pojawić się po podłączeniu do systemu, to dla nich frakcje śmieci przylgną, akumulują;
• jeśli sam wykonasz instalację, nie pozwól, aby bateria się przekrzywiła - spowoduje to całkowite zakłócenie obiegu płynu chłodzącego;

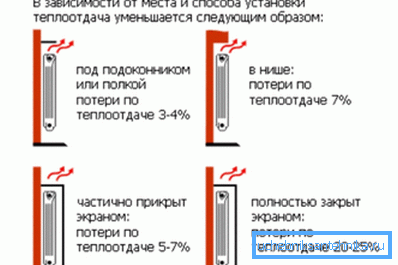

• przestrzegać standardowych parametrów umieszczania baterii przy ścianie, parapecie;
• Nie blokuj przepływu ciepłego powietrza za pomocą mebli, ekranów.

Na końcu

Wybór grzejników żeliwnych w domu zależy od możliwości finansowych, chęci bycia uznanym za konesera antyków / technicznych innowacji, nostalgii lub pilnej potrzeby. Względne wady nakładają się na bezwzględną trwałość produktu i czystość jego wewnętrznego świata. Konstrukcja późniejszych modeli jest tak odmienna od poprzednich, że staną się wspaniałą ozdobą pokoju.

Wideo w tym artykule pokazuje proces montażu grzejnika żeliwnego.
