Ramię do grzejników: zasady mocowania żelaza, bimetalu i

Jeśli choć raz spotkasz się z procesem instalacji poszczególnych elementów systemów grzewczych, to prawdopodobnie wiesz, jakie to trudne. I tutaj ważne jest nie tylko uwzględnienie wszystkich cech łączenia chłodziwa i utrzymanie pewnego kąta dla rurociągu, ale także zwrócenie szczególnej uwagi na etap mocowania grzejnika. Chodzi o niego, że będziemy rozmawiać z tobą w naszym artykule.

Zasady mocowania dla wszystkich typów baterii

Zasady montażu grzejników o dowolnych konstrukcjach są powszechne, a ich jakość zależy od jakości głównego zadania urządzenia - wymiany ciepła. Jak zwykle urządzenia grzewcze i rury do transportu chłodziwa (ciepłej wody) znajdują się wzdłuż ścian pomieszczenia. Jeśli chodzi o domy prywatne, zaleca się zlokalizowanie wszystkich źródeł ciepła w pobliżu drzwi wejściowych, otworów okiennych, balkonów.

Najbardziej efektywna jest instalacja grzejników bezpośrednio pod otworami okiennymi, ponieważ przepływ ciepła z nich blokuje przenikanie zimnego powietrza z szyby.

Aby uzyskać maksymalny transfer ciepła z grzejnika, należy go zainstalować w pewnej odległości:

• Od podłogi około 100-150 mm;
• Od ściany 40-50 mm;
• Do progu nie mniej niż 90-120 mm.

Dalsze instrukcje montażu grzejników różnią się w zależności od:

• Konstrukcje;
• Ogromność;
• Wymiary (liczba sekcji).

Istnieją dwa rodzaje elementów złącznych:

• Montaż ścienny;
• Outdoor.

Montaż grzejników żeliwnych

Najbardziej masywne ze wszystkich urządzeń grzewczych z żeliwa wymagają szczególnej uwagi po przymocowaniu do ściany. Na tej podstawie elementy mocujące takie baterie muszą być bardzo mocne, aby wytrzymać masywną konstrukcję przez długi czas.

Gotowe produkty takiego planu mają na etykiecie słowo "wzmocnione", ponieważ są wykonane z grubościennego metalu. Mogą być malowane w fabryce, zwykle białe. Jeśli jednak chcesz kupić kolorowe grzejniki, możesz zamówić kolor opraw i grzejników w tym samym schemacie kolorów.

Zwróć uwagę! Wybierając wspornik na żeliwny radiator, zwróć uwagę na jego długość. Powinien odpowiadać wymiarom urządzenia, biorąc pod uwagę zalecaną odległość od ściany.

Oprócz wsporników do baterii żeliwnych produkowane są haki wykonane z giętych prętów metalowych o dużej średnicy z gwintem. Takie uchwyty sprzedawane są wraz z kołkami do instalacji.

Instalacja haka jest prosta:

• Początkowe znakowanie jest wykonywane dla punktów mocowania. według szacowanej ilości;

Uwaga! Minimalna liczba opraw grzejnika w sekcjach 6-8 - trzy: dwie w górnej i jedna podpierająca na dole. Jeśli zwiększysz liczbę sekcji do dziesięciu, będziesz potrzebował trzech łączników na górze, dwóch na dole. Dla każdej kolejnej szóstej sekcji dodaj jeden uchwyt na górze i na dole.

• Wywierć otwory na kołki za pomocą wiertarki lub przebijaka;
• Włóż kołki do gotowych otworów, wkręć w nie hak.

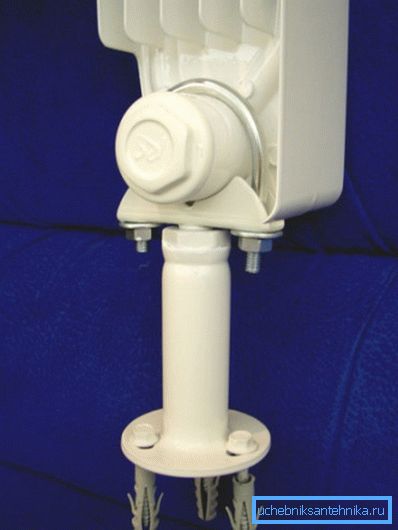

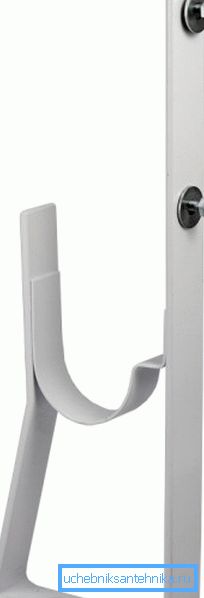

W przypadku, gdy akumulator jest zamontowany z dużą liczbą sekcji, wsporniki dla grzejników żeliwnych nie mogą w pełni zagwarantować niezawodności zamocowania. Jako dodatkowy środek stosuje się wsparcie ciężkiego urządzenia za pomocą specjalnych wsporników zamontowanych na podłodze i częściowo zwalniających mocowań ściennych.

Takie przystanki znajdują się w różnych konstrukcjach:

1. Wysokość regulowana;
2. Nieuregulowany;
3. Z grzejnikami blokującymi chwyt i przymocowanymi do połączenia śrubowego:
4. Z grubego stalowego drutu;

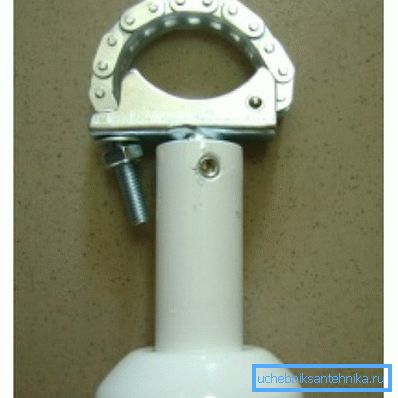

5. Z łańcucha łączy mobilnych.

Baterie bimetaliczne i aluminiowe

Łączniki aluminiowych baterii i wsporników do grzejników bimetalowych są bardzo podobne. Są one wykonane z cieńszego metalu, a nie z żeliwnych urządzeń, ponieważ zarówno grzejniki bimetaliczne, jak i aluminiowe są lekkie.

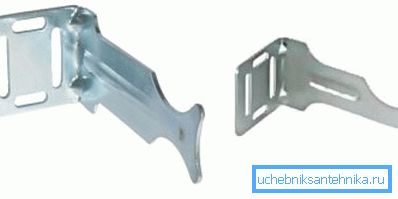

Wspornik do grzejnika bimetalowego może być:

• Bezpośredni;

• Kątowy.

Montaż narożny uważany jest za uniwersalny, ponieważ posiada dwustronne wycięcie pod nagrzewnicą. Taki uchwyt do grzejnika aluminiowego jest zainstalowany po obu stronach urządzenia.

Ze względu na swoją lekkość baterie aluminiowe i bimetaliczne zwykle nie spoczywają na podłodze.

Wskazówka! Dodatkowy nacisk na podłogę stosuje się tylko wtedy, gdy grzejniki są montowane na fałszywych ścianach gipsowo-kartonowych. Ponadto w takich sytuacjach należy zastosować specjalne uchwyty do grzejników bimetalicznych z dwustronnym mocowaniem.

Elementy mocujące do każdego typu grzejnika zanurzone są w ścianie na co najmniej 120 mm.

Jest to jedyny sposób na zapewnienie niezawodnej instalacji baterii:

• Trzymaj, to znaczy niemożliwość załamania;
• Mocowanie, które nie pozwala na rozłączanie się.

W zależności od liczby sekcji w danym urządzeniu i materiału podstawy do instalacji, zdecyduje się, ile wsporników zawiesić bimetaliczny grzejnik.

Stalowy uchwyt baterii

Zasadniczo możliwe jest mocowanie wszystkich rodzajów sekcyjnych urządzeń grzewczych dla elementów złącznych wyżej opisanych odmian.

Wspornik do stalowych grzejników płytowych jest nieco inny:

• Podczas procesu produkcji uchwyty montażowe są spawane z tyłu baterii panelu, dla którego urządzenie jest dodatkowo zawieszone na wspornikach przymocowanych do ściany;
• Podczas zaznaczania miejsc do wiercenia pod kołkami takich wsporników, należy zachować szczególną precyzję, aby wsporniki dobrze przylegały do ​​haków wspornika.

Możliwe jest uproszczenie montażu grzejników własnymi rękami poprzez zastosowanie specjalnych metalowych listew montażowych z ruchomymi zatrzaskami, chwytając stalowy panel baterii od dołu i powyżej.

Oczywiście cena pasków szybkiego montażu jest znacznie wyższa niż standardowych elementów złącznych, ale praca z nimi jest szybka i łatwa.

Wniosek

Oczywiście, stosowanie takich produktów jako wsparcie dla grzejników jest opcjonalne, możesz po prostu działać - wywiercić otwory w ścianie o dużej średnicy i tam wstawić zbrojenie. Ale wizualnie nie będzie tak gładka, jak w przypadku wyspecjalizowanych elementów złącznych, które praktycznie nie będą zauważalne w sekcjach chłodziwa.

W prezentowanym wideo w tym artykule znajdziesz dodatkowe informacje na ten temat.
