Regulator do grzejnika: cechy konstrukcyjne, instalacja i

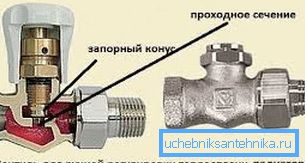

Tradycyjnie regulacja temperatury grzejników została przeprowadzona za pomocą zwykłych zaworów. Oznacza to, że na rurze zainstalowano zwykły kran z doprowadzeniem chłodziwa, przez co przepływ podgrzanej wody mógłby zostać zwiększony lub wręcz zredukowany.

To rozwiązanie, mimo swojej prostoty wykonania, miało jedną zasadniczą wadę, regulację przeprowadzono własnymi rękami z myślą o osobistym postrzeganiu mikroklimatu lub termometru.

Bardziej zaawansowanym technologicznie i zarazem prostym sposobem kontrolowania parametrów temperatury jest zainstalowanie urządzenia, które może decydować o konieczności zwiększenia lub zmniejszenia intensywności podawania chłodziwa we własnym zakresie.

Takim urządzeniem jest regulator ogrzewania grzejnika - głowica termostatyczna. To urządzenie jest również znane pod takimi nazwami, jak głowica termiczna lub termostat i służy do automatycznego utrzymywania określonych parametrów temperatury w danym pomieszczeniu.

Funkcje konstrukcyjne

Na przewodzie doprowadzającym chłodziwo zainstalowany jest nowoczesny automatyczny regulator temperatury na chłodnicy, który jest zewnętrznie małym urządzeniem w zamkniętej obudowie.

Termostat konstruktywnie składa się z dwóch części:

• zawór zamykający i otwierający przepływ chłodziwa;
• element termostatyczny, który ustawia interwał odpowiedzi zaworu.

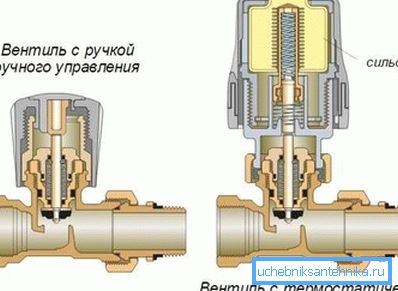

Obudowa jest podobna w konfiguracji do korpusu zaworu grzejnika, ale zamiast zwykłego zaworu znajduje się termostat na korpusie. Na powierzchni głowicy termostatycznej zastosowano podziałkę odpowiadającą reżimom temperaturowym. Zgodnie z podziałką można ustawić żądany tryb, który będzie obsługiwany automatycznie.

Zgodnie z zasadą działania, głowice termiczne są podzielone na dwie kategorie: mechaniczne i elektroniczne.

Rozważmy bardziej szczegółowo urządzenie tych modyfikacji.

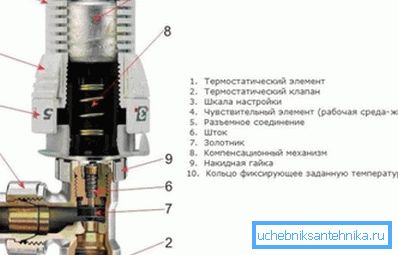

• Konstrukcja mechanicznego regulatora, pomimo skuteczności aplikacji, jest prosta. Urządzenie oparte jest na zamkniętej hermetycznej konstrukcji - mieszek. Miech jest wypełniony płynem wrażliwym na spadki ciśnienia - ciecz lub gaz.

Ważne: modyfikacje przy użyciu gazu są szczególnie wrażliwe na zmiany temperatury i ciśnienia otoczenia. Z tego powodu takie urządzenia powinny być instalowane na tych bateriach, na których nie ma przedniej wystającej krawędzi progu.

Gdy temperatura powietrza w pomieszczeniu rośnie, medium pompowane do mieszków rozszerza się. W rezultacie zamyka się zawór odcinający, który częściowo lub całkowicie zatrzymuje przepływ płynu chłodzącego do akumulatora.

Poprzez zmniejszenie intensywności przepływu chłodziwa, akumulator ochładza się, a temperatura powietrza w pomieszczeniu spada. W wyniku tego medium pompowane do mieszka zostaje sprężone, a zawór otwiera port przepływu.

Wyróżniającą zaletą urządzeń jest płynność regulacji, ponieważ ciecz jest wrażliwa na spadki ciśnienia i płynnie zamyka zawór tak bardzo, jak to jest konieczne do wyrównania temperatury;

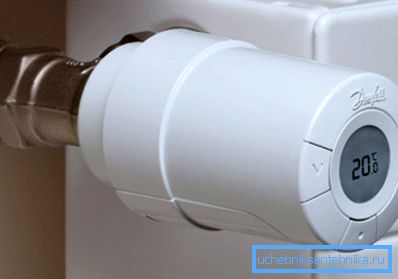

• Elektroniczna modyfikacja termostatów jest wygodniejsza w użyciu i jest bardziej stabilna pod względem utrzymania temperatury.

Oczywiście cena urządzeń elektronicznych jest wyższa niż koszt mechanicznych regulatorów. Różnica ta jest jednak w pełni uzasadniona prostotą działania i dokładnością utrzymania zadanych parametrów temperatury na wymaganym poziomie.

Sercem termostatu elektrycznego jest programowalny mikroprocesor. Jeśli urządzenie mechaniczne jest dostrojone do jednego trybu działania, modyfikację elektryczną można zaprogramować dla każdego dnia tygodnia.

Do działania urządzeń elektronicznych wykorzystujących standardowe baterie AA. Aby ułatwić użytkowanie, w niektórych wersjach termostatów dostępny jest czujnik ładowania akumulatora.

Oprócz tych różnic zauważamy następujące charakterystyczne cechy:

• Nowoczesne termostaty mogą być wykonane bezpośrednio lub w wersji kątowej. Wybór jednej lub drugiej modyfikacji jest istotny z punktu widzenia prostoty i wydajności prac instalacyjnych;
• Regulatory są produkowane z innym przekrojem przepustowości zaworu. Z tego powodu możliwe jest wybranie modeli do układania systemów jednorurowych i dwururowych;
• Regulatory są wykonane za pomocą zdalnego lub zintegrowanego czujnika. Wybór konkretnego modelu zależy od cech konstrukcyjnych grzejnika i miejsca instalacji.

Który termostat jest lepszy

Spróbujmy ustalić, którą głowicę termiczną wybrać, aby regulacja grzejników była prosta i skuteczna.

Jakie urządzenie wybrać - z mieszkiem wypełnionym cieczą lub gazem?

Z reguły sprzedający w wyspecjalizowanych sklepach przy tej okazji nie mają jednoznacznej opinii, ponieważ obie te modyfikacje mają charakterystyczne zalety.

• Regulatory mieszków wypełnione gazem odznaczają się większą reakcją elementu pomiarowego na zmiany ciśnienia powietrza w pomieszczeniu;
• Modyfikacje rodzaju cieczy nie są tak szybkie w odpowiedzi, ale ich reakcja jest dokładniejsza.

Natychmiast zauważamy, że rodzaj medium wpompowanego w miech nie wpływa na niezawodność i trwałość urządzenia.

Które urządzenie wybrać - z wbudowanym lub zdalnym czujnikiem?

1. Elementy termostatyczne z wbudowanym czujnikiem powinny być zainstalowane tak, aby wokół nich była zapewniona swobodny obieg powietrza. Jeśli ta zasada zostanie pominięta, urządzenie zostanie podgrzane strumieniami pochodzącymi z akumulatora, co z kolei spowoduje nieprawidłowe alarmy;

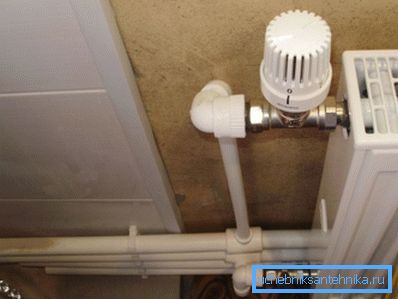

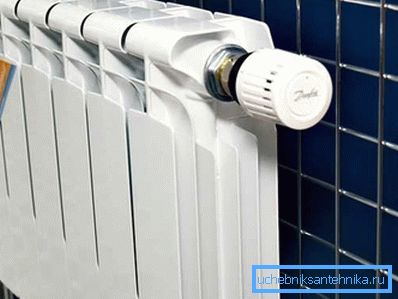

Ważne: Aby zapobiec przegrzaniu regulatora, czujnik jest zainstalowany poziomo.

1. Elementy termostatyczne ze zdalnym czujnikiem są instalowane w następujących przypadkach:

• jeżeli przednia krawędź wystaje poza przednią powierzchnię grzejnika;
• jeżeli parapet jest bliżej akumulatora w odległości mniejszej niż 100 mm;
• jeśli grzejnik jest zainstalowany w niszy;
• jeżeli głębokość podgrzewacza jest większa niż 160 mm;
• jeśli termostat podczas pracy zostanie pokryty grubymi zasłonami.

Instalacja regulatorów

Przed podjęciem decyzji o kolejności prac instalacyjnych należy dowiedzieć się, w jaki sposób bliskość zasłon wpływa na lokalizację regulatorów:

• Zamykając baterię, wyposażoną w termostat, ciężką zasłonę lub dekoracyjny ekran, izolujemy grzejnik od reszty pomieszczenia.. W rezultacie regulator nie jest wyzwalany przez zmianę temperatury powietrza w pomieszczeniu, ale przez zmianę powietrza między akumulatorem a kurtyną;
• Oczywiście powietrze w tej szczelinie będzie się nagrzewać szybciej niż w pozostałej części pomieszczenia, dlatego termostat nie będzie działać poprawnie.. Dlatego wybierając miejsce do instalacji staramy się znaleźć układ, w którym grzałka i element regulacyjny będą w szczególności otwarte.

Instrukcje instalacji są proste. Korpus zaworu jest zamontowany na wlocie akumulatora. Na zaworze znajduje się znak w postaci strzałki wskazującej kierunek przepływu chłodziwa. Podczas instalacji zawór jest ustawiony tak, aby strzałka wskazywała baterię.

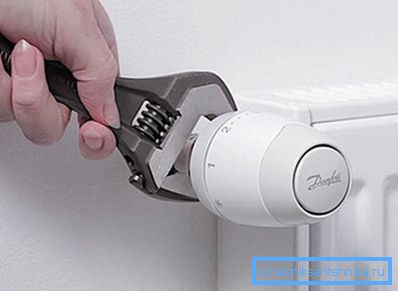

Zainstalowanie zaworu z czujnikiem nie będzie wymagało użycia specjalnych narzędzi z odpowiednio ustawionym kluczem.

Proces ustawiania urządzenia może się różnić w zależności od modelu. Jednak większość urządzeń pozwala ustawić temperatury w zakresie od + 10 ° C do + 25 ° C.

W większości termostatów mechanicznych w procesie ustawiania nie ustawiona jest określona temperatura, ale tryb odpowiadający temperaturze. Lista trybów znajduje się w instrukcji obsługi dołączonej do nabytego termostatu.

Wniosek

Pomimo tego, że rynek ma szeroką gamę regulatorów, najlepszym rozwiązaniem dla komfortowej obsługi systemu grzewczego są termostaty.

Według statystyk poprawna instalacja elektrycznej głowicy termicznej pozwala zaoszczędzić do 20-30% energii podczas pracy w autonomicznym systemie. Co więcej, ta sama temperatura we wszystkich pokojach jest gwarancją komfortu i przytulności.

Masz jakieś pytania? Więcej przydatnych informacji można znaleźć, oglądając wideo w tym artykule.
