Regulatory temperatury do ogrzewania - podstawa

Byłoby znacznie łatwiej, gdyby ta sama temperatura była utrzymywana na ulicy przez cały rok, wtedy nie byłoby potrzeby regulacji ogrzewania. Ale w zimie silne mrozy są zastępowane przez odwilże z dodatnią temperaturą i odwrotnie, jasne jest, że system ogrzewania musi odpowiednio reagować na niespodzianki pogodowe.

Sposoby regulacji ogrzewania

Każde zadanie, z reguły, ma kilka sposobów na rozwiązanie, regulacja operacji ogrzewania nie jest wyjątkiem.

Możemy wyróżnić następujące metody dopasowania:

• Najprostszym rozwiązaniem jest zainstalowanie specjalnego regulatora przed każdym grzejnikiem. Takie termostaty do ogrzewania domu mogą być stosowane we wszystkich, bez wyjątku, systemach grzewczych, a zasadą działania jest regulacja prądu chłodziwa przez akumulator;

Zwróć uwagę! W wielu przypadkach, na przykład w mieszkaniach miejskich, ta metoda dostosowania jest jedyną dostępną.

• jeżeli podstawą działania regulatora temperatury są dane o zmianie temperatury powietrza w pomieszczeniu (lub na zewnątrz), to regulacja pracy kotła zapewnia zmianę temperatury czynnika grzewczego. W tym przypadku urządzenie regulacyjne znajduje się bezpośrednio przy kotle;

• "Inteligentne" pompy cyrkulacyjne o lekkim naciągu, ale również mogą być klasyfikowane jako regulatory ogrzewania. Jeżeli konwencjonalny regulator jest zainstalowany na chłodnicy, to pompa znajduje się bezpośrednio przy kotle (w rurociągu zasilającym chłodzony płyn chłodzący). Proces regulacji odbywa się poprzez zmianę prędkości obrotowej wirnika pompy.

Spośród tych metod pierwszy uważany jest za najbardziej elastyczny, ponieważ umożliwia zmianę temperatury nie tylko w pojedynczym pomieszczeniu, ale także w poszczególnych grzejnikach. Pozostałe 2 sposoby zmieniają działanie systemu ogrzewania jako całości, tzn. Temperatura zmieni się natychmiast we wszystkich pomieszczeniach w domu.

Regulatory temperatury do grzejników

Urządzeniami takimi jest głowica termiczna, która jest instalowana na miejscu rury zasilającej bezpośrednio przed akumulatorem. Zasada działania jest prosta - gdy temperatura w pomieszczeniu przekracza określoną z góry granicę, urządzenie po prostu nieznacznie zmniejsza wewnętrzną średnicę rury, a objętość płynu chłodzącego wchodzącego do akumulatora zmniejsza się odpowiednio.

Najprostszym regulatorem ręcznym jest zwykły kran, w którym to przypadku regulacja będzie musiała być wykonana ręcznie. Ale częściej używane są modele automatyczne.

Rodzaje termostatów

Jeżeli zasada działania jest wybrana jako główne kryterium, wówczas wszystkie urządzenia tego typu można podzielić na mechaniczne i automatyczne. W mechanice człowiek reguluje temperaturę własnymi rękami, ciągle obracając zawór, w trybie automatycznym - po ustawieniu urządzenie działa samo.

Możesz również podać klasyfikację według lokalizacji czujnika.

Dostępne są 3 opcje:

• Czujnik temperatury znajduje się bezpośrednio w głowicy termicznej (w tym przypadku należy szczególnie uważnie monitorować instalację regulatora, ponieważ grzejnik znajduje się w pobliżu)
• Czujnik umieszczony jest kilka metrów - pozwala to dokładniej regulować pracę ogrzewania

• Czujnik jest umieszczony na zewnątrz - w rezultacie otrzymujemy zależny od pogody regulator ogrzewania. Natychmiast zareaguje na zmiany temperatury na zewnątrz.

Zwróć uwagę! Podczas korzystania z czujników temperatury wewnętrznej zawsze występuje przerwa czasowa między zmieniającymi się warunkami pogodowymi na ulicy a zmianą trybu pracy ogrzewania. Zastosowanie zewnętrznych czujników termicznych rozwiązuje ten problem.

Urządzenie, zasada działania i przygotowanie termostatu do pracy

Termostaty do grzejników pracujących w trybie automatycznym wykorzystują właściwości cieczy i gazów do rozszerzania się i kurczenia podczas ogrzewania / chłodzenia. W głowie znajduje się hermetyczna komora (mieszek), w której znajduje się płyn roboczy lub gaz.

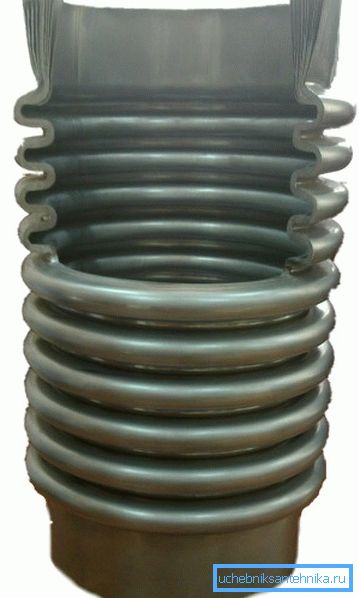

Ścianka mieszka jest wykonana z blachy falistej, tak że gdy wewnętrzna objętość się zmienia, jest ona wydłużana lub skracana. W związku z tym następuje zmiana prześwitu w rurze dostarczającej chłodziwo do chłodnicy.

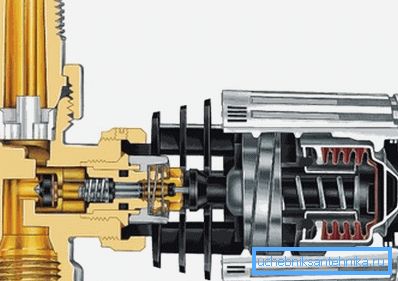

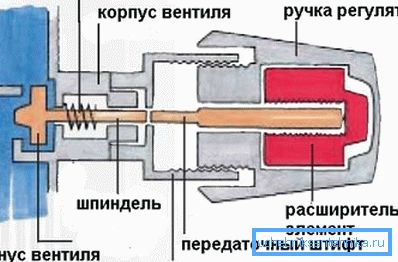

Poniższy schemat przedstawia urządzenie głowicy cieplnej Danfoss. Widać, że po wydłużeniu mieszka, zawór częściowo zablokuje rurę zasilającą.

Nawet jeśli korzystasz z automatycznych urządzeń, musisz dokonać wstępnej regulacji.

Grzejniki są regulowane w następującej kolejności:

• Najpierw należy zapewnić płynny przepływ płynu chłodzącego do chłodnicy, aby zawór całkowicie się otwierał;
• gdy temperatura w pomieszczeniu przekroczy wymaganą wartość o 5-7 ° C zawór całkowicie się zamknie;
• teraz wystarczy poczekać, aż temperatura w pomieszczeniu spadnie do pożądanej wartości;
• Gdy tylko temperatura stanie się wygodna, powoli otwórz zawór, aż grzejnik się rozgrzeje i usłyszysz dźwięk wody. Możemy założyć, że termostat grzejników jest ustawiony i gotowy do pracy.

Regulacja konwektorów

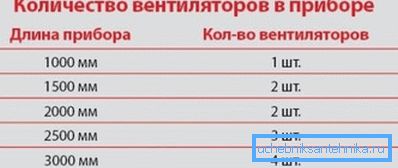

Dość często, zamiast zwykłych baterii do ogrzewania podłogowego stosowane są konwektory Vnutripolnye. Cechą takich urządzeń jest to, że instalują wentylator, aby poprawić wymianę powietrza.

Regulator prędkości wentylatora nagrzewnicy pozwala zmniejszyć ilość powietrza przechodzącego przez płetwy konwektora, dzięki czemu zmienia się temperatura w pomieszczeniu. Bez regulacji urządzenia wentylator działa zawsze z 100% obrotami.

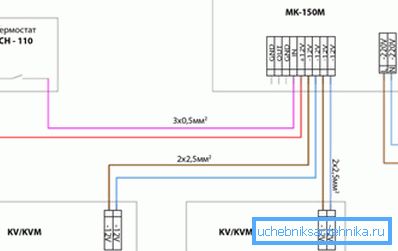

W zaawansowanych modelach, gdy temperatura w pomieszczeniu spadnie o 1,5 ° C, wentylator zostanie włączony i, dzięki dmuchawie, zwiększy szybkość przenoszenia ciepła przez grzałkę. Ponadto jeden regulator może jednocześnie pracować z kilkoma wentylatorami.

Regulacja kotła

W domach prywatnych, aby zmienić tryby pracy ogrzewania w szerszym zakresie, można użyć urządzeń, które regulują działanie kotła jako całości. Spowoduje to obniżenie temperatury płynu chłodzącego w systemie i rozwiązanie 2 problemów jednocześnie: oszczędzaj paliwo i uzyskaj optymalną temperaturę w pomieszczeniach.

Urządzenia do regulacji pracy kotła

Takie regulatory ogrzewania składają się z 2 bloków:

• 1. blok - składa się z czujnika termicznego, który można umieścić zarówno w pokoju, jak i na ulicy. Umieszczenie go na ulicy ma wiele zalet, w szczególności szybkość reakcji systemu na zmieniające się warunki pogodowe wzrasta;
• Drugi blok - odpowiednie urządzenie regulacyjne, znajdujące się w bezpośrednim sąsiedztwie kotła. Między sobą obie jednostki połączone są metalowym drutem.

Zasada działania urządzenia opiera się na tym, że charakterystyki elektryczne przewodów zmieniają się wraz ze zmianą ich temperatury. Głównym elementem roboczym termostatu jest termopara lub termistor.

Zasada ich pracy jest nieco inna:

• termostaty elektryczne ogrzewania za pomocą termistorów rejestrują zmianę rezystancji termistora;

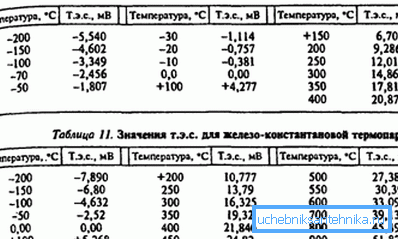

• Są urządzenia, które używają termoelementów - to znaczy płyty spawane z 2 różnych metali. Rodzaje metali dobierane są w taki sposób, że na złączu powstaje dostatecznie duża różnica potencjałów, ze zmianą temperatury punktu lutowania, zmienia się również różnica potencjałów.

Ten termostat pozwala kontrolować temperaturę w szerokim zakresie, niezależnie od mocy systemu grzewczego. Może być stosowany zarówno w budownictwie indywidualnym, jak iw budynkach wielopiętrowych, kaskada termistorów umożliwia w tym przypadku stworzenie inteligentnego systemu grzewczego.

Przykłady urządzeń sterujących pracą kotła

Takie urządzenia różnią się znacznie w zależności od złożoności projektu, możliwości programowania w różne dni i o różnych porach dnia, a także dokładności regulacji temperatury.

Możesz wprowadzić kilka modeli w kolejności rosnącej złożoności i kosztów:

• regulator ogrzewania pomieszczeń VRT 40 - można nazwać jednym z najprostszych urządzeń do regulacji pracy kotła (należy do klasy analogowych kontrolerów elektrycznych). Tryb temperatury ustawia się ręcznie, a czujnik temperatury znajduje się bezpośrednio w pomieszczeniu. Oprócz kilku trybów temperatury nie ma dodatkowych ustawień;

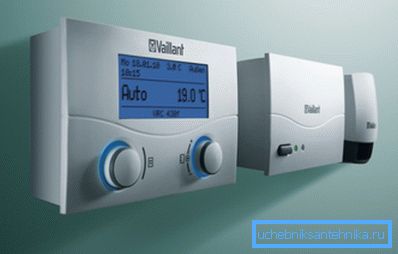

• automatyczny regulator ogrzewania Calormatic 430 - zapewnia o rząd wielkości więcej możliwości regulacji temperatury. Odnosi się do sterowników elektronicznych z zamkniętą logiką (tzn. Można używać tylko trybów działania zapewnionych przez producenta). To urządzenie jest około 13-15 razy większe niż model VRT 40;

• Vzlyot-RO 2 - wśród urządzeń na rynku do regulacji ogrzewania można nazwać liderem w zakresie elastyczności i dokładności regulacji. Ponadto użytkownik może ustawić dowolny tryb działania, ponieważ urządzenie to jest produkowane z otwartą logiką, to znaczy można je przeprogramować. To prawda, że ​​jest to minus - przeciętny konsument raczej nie będzie chciał majstrować przy drobnych ustawieniach, a cena sprawi, że zastanowisz się dwa razy przed zakupem.

Urządzenia takie jak te na liście są najczęściej używane w przemyśle w pomieszczeniach, w których warunki temperaturowe mają szczególne znaczenie. Oprócz prostej regulacji, takie urządzenia pozwalają na ich wykorzystanie do zbierania danych statystycznych, a nawet do celów badawczych, ale konwencjonalne termostaty do grzejników nie nadają się do tych celów.

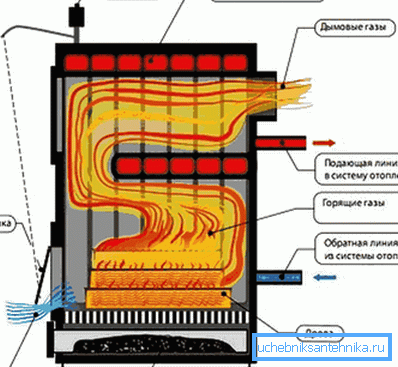

Regulacja pracy kotłów na paliwo stałe

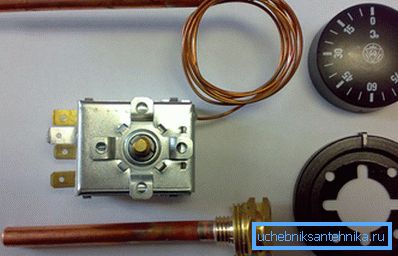

W kotle gazowym lub elektrycznym jednostka sterująca reguluje temperaturę grzania wymiennika ciepła (kocioł elektryczny) lub częstotliwość i czas trwania palnika gazowego (kotły gazowe). W przypadku kotłów na paliwo stałe proces spalania paliwa nie może być przerywany co 20-30 minut, dlatego też konieczna jest inna zasada w celu dostosowania ich działania.

Szybkość spalania paliwa, a więc i intensywność wytwarzania energii cieplnej zależy od szybkości spalania paliwa, a parametr ten jest bezpośrednio zależny od ciągu. Regulator ciągu dla kotłów na paliwo stałe zmienia objętość świeżego powietrza wchodzącego do komory spalania, a tym samym reguluje działanie kotła jako całości.

Podczas pracy takie urządzenie stale monitoruje temperaturę chłodziwa (w tym celu stosowana jest zanurzeniowa pusta tuleja), a rzeczywista zmiana położenia zaworu kotła odbywa się za pośrednictwem mechanicznej przekładni.

Po instalacji musisz skonfigurować regulator, instrukcje dotyczące jego konfiguracji wyglądają tak:

• obracając pokrętłem, aby ustawić żądaną temperaturę;

Zwróć uwagę! Jeśli urządzenie jest zainstalowane poziomo, musisz użyć skali czerwonej, jeśli jest pionowa - żółta.

• po tym konieczne jest zalanie kotła i doprowadzenie temperatury do wymaganej;
• następnie łańcuch jest umieszczony na zaworze. Ważne jest, aby nie opadały, maksymalna rezerwa wolnych kół nie powinna przekraczać 1 mm.

Taki termostat do ogrzewania zmieni wielkość szczeliny, przez którą wchodzi świeże powietrze. Gdy temperatura przekroczy wymaganą temperaturę, termostat przez system dźwigni nieznacznie podnosi obwód, a wraz z nim tłumik zwiększa również przepływ powietrza, a zatem proces spalania przebiega bardziej intensywnie.

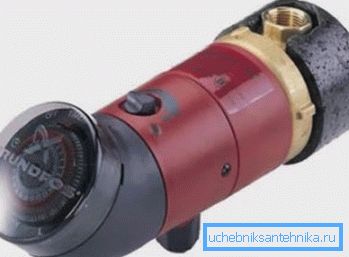

Regulacja ogrzewania za pomocą pompy obiegowej

W przeszłości stosowano nieregulowane pompy, tj. Nie było sposobu regulowania prądu chłodziwa przez rury. W dzisiejszych czasach takie rzadkości można znaleźć tylko w starych budynkach, w większości przypadków zastępowane są przez regulowane pompy cyrkulacyjne.

Jeżeli konwencjonalny regulator do grzejnika zmienia prąd chłodziwa w oddzielnym grzejniku, to zmiana trybów pracy pompy wpływa na sprawność całego systemu grzewczego jako całości. Na przykład w nocy prędkość wirnika maleje, ponieważ nie ma potrzeby intensywnego ogrzewania.

Bardziej skomplikowane modele umożliwiają dostosowanie trybu działania urządzenia w dni tygodnia, a także w porach dnia. Dostępne tryby operacyjne to "Party", "Vacation", "Weekend" itp.

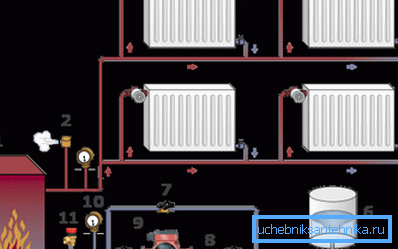

Schemat instalacji grzewczej przewiduje instalację pompy bezpośrednio przed kotłem w sekcji rurociągu z chłodzonym czynnikiem chłodzącym. Jeśli spróbujesz zainstalować go na wylocie z kotła, wysoka temperatura płynu chłodzącego znacznie zmniejszy trwałość pompy.

Podsumowując

Grzejniki z termostatem pozwalają stworzyć naprawdę "inteligentny" system grzewczy, który dostosowuje się do zmian warunków pogodowych. Tymczasem regulatory baterii nie są jedynym sposobem na dostosowanie działania systemu grzewczego. Proponowany materiał - próba podsumowania istniejących sposobów regulacji ogrzewania w domu.

Film pokazuje przykład podłączenia termostatu do kotła.
