Rejestry ogrzewania: metody produkcji, rodzaje, obliczanie

W jaki sposób rejestry grzewcze wykonane są z gładkich rur? Jakie one są? Kiedy uzasadnione jest użycie tych grzejników? Wreszcie, jak obliczyć rejestr - ogrzewanie musi odpowiadać charakterystyce pomieszczenia, prawda? Spróbujmy odpowiedzieć na te pytania.

Co to jest

W uproszczeniu rejestr ogrzewania to jedna lub kilka rur o dużej średnicy, przez które krąży płyn chłodzący. Rury są połączone mostami i zaopatrzone w przyłącza do łączenia rur zasilających w taki sposób, że cyrkulacja odbywa się w całej grzałce.

Jakimi znakami można klasyfikować rejestry ogrzewania?

Materiały

Ich wybór nie jest zbyt duży:

• Własnoręcznie wykonane wzory są najczęściej wykonane z czarnej stali. Metoda łączenia rur, nadproży i gałęzi - spawanie.

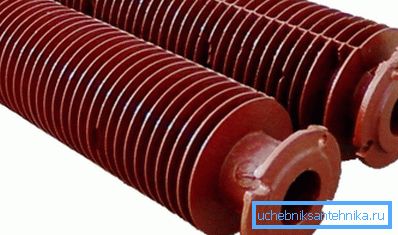

• Rejestry przemysłowe mogą być montowane z żeliwnych rur z płetwami. Do montażu stosuje się połączenia kołnierzowe z uszczelkami paronitowymi. Oprócz ogrzewania rejestry żeliwne często pełnią rolę wymienników ciepła, pobierając ciepło z produktów spalania w kotłowniach i w różnych gałęziach przemysłu.

Przydatne: w przypadku braku paronitu w podgrzaniu wody można go wymienić na uszczelki wycięte ręcznie z komory samochodowej. Ale przy ogrzewaniu pomieszczeń przemysłowych przegrzaną parą, trzeba będzie szukać dokładnie paronitu: zwykła guma w temperaturze 200-400 stopni szybko zacznie się kruszyć.

Orientacja

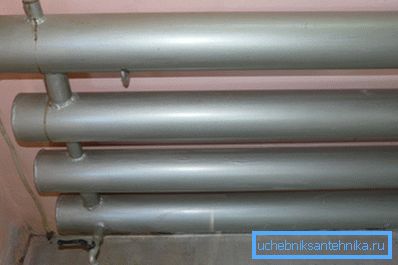

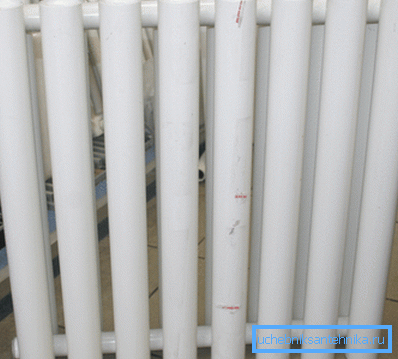

Typowym przemysłowym rejestrem ogrzewania jest rura o orientacji poziomej. Jednak rurowe grzejniki stalowe dla budynków mieszkalnych są często pionowe.

Przy tych samych ogólnych wymiarach i tym samym polu powierzchni, moc grzewcza rejestrów grzewczych nie zależy w dużej mierze od orientacji rur.

Orientacja pozioma większości produktów związana jest raczej z prozaicznymi przyczynami:

1. Aby stworzyć termiczną kurtynę przed oknem, grzejnik musi być całkowicie umieszczony pod nią, co oznacza dobrze określony stosunek długości i wysokości.
2. Znacznie prostsze jest spawanie niskiego i wydłużonego rejestru z rur poziomych.

Zworki

Kształt i rozmiar rejestrów zworek są podzielone na sekcje i litery S.

Instrukcje do utworzenia rejestru pierwszej kategorii w skrócie wyglądają tak:

1. Rury o dużej średnicy są cięte na odcinki o tej samej długości.
2. Ich końce są zakleszczone dyskami wyciętymi z blachy o grubości 3-4 milimetrów.
3. Otwory na nadproża i dysze wycina się w ściankach rur, po czym chwyta się je i po uformowaniu formularza rejestracyjnego parzy się.
4. Dodatkowe, niesłyszalne przejścia zostały przyspawane, co zapewnia sztywność konstrukcji.

Produkcja rejestrów grzewczych tego typu jest atrakcyjna, ponieważ wymaga minimum narzędzi: wystarczy bułgarski i transformator spawalniczy. Ceną prostoty konstrukcji jest dość wysoki opór hydrauliczny urządzenia z powodu licznych przejść między średnicami.

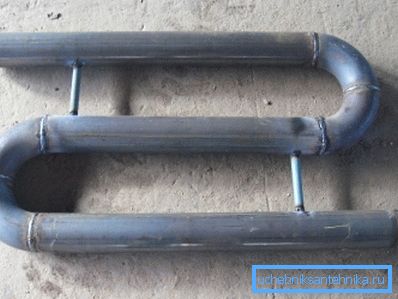

Rejestry w kształcie litery S do ogrzewania są cewkami o stałym przekroju, w których cieńsze mostki są potrzebne tylko dla sztywności. Do produkcji zaokrągleń za pomocą rur o małej średnicy (do 50 mm) stosuje się giętarkę do rur. W przypadku dużych sekcji konieczne jest nabycie gotowych kranów.

Przypadki specjalne

Osobno warto wspomnieć o kilku bardzo ciekawych projektach.

Ciągły rejestr

W przedsiębiorstwach zbudowanych w latach 50-70 ubiegłego wieku, zamiast rejestrów w kształcie litery S lub w kształcie litery S, stosuje się dość interesującą konstrukcję: pomieszczenie sklepowe lub pomocnicze jest przepasane na całym obwodzie nietłukącą rurą. Schemat jest użyteczny, ponieważ ogrzewa ściany ze wznoszącym się strumieniem ciepłego powietrza na całej ich długości.

Autonomiczny rejestr

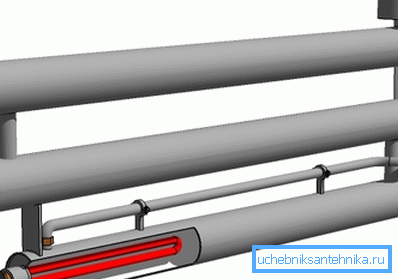

Jako autonomiczne urządzenie grzewcze często wykorzystywany jest rejestr, na końcu którego dolnej sekcji znajduje się jeden lub kilka rurowych grzejników elektrycznych.

Wytwarzanie urządzenia ma kilka subtelności.

• Zworki w nim przechodzą na obu końcach każdej sekcji. Zapewnia to konwekcję chłodziwa.
• Urządzenie jest otwarte. Część jego pojemności jest używana jako zbiornik wyrównawczy: płyn chłodzący wypełnia rejestr tylko dla 90-95% objętości.
• Jako płyn chłodzący często nie stosuje się wody, ale olej (górnictwo lub tani minerał), co pozwala nam nie obawiać się rozmrażania.

Zgromadzenie

Jaka jest instalacja rejestrów ogrzewania?

Najprostszym mocowaniem rejestru jest gładkie zbrojenie wbite w ścianę o średnicy 10-14 mm.

1. Ściana jest oznaczona poziomem kilku otworów, w których powinny znajdować się sekcje dolna i górna.
2. Otwory są wiercone o średnicy mniejszej o pół milimetra mniej niż posiadane wyposażenie.

Wskazówka: ponieważ wiertło o średnicy, na przykład 11,5 mm jest prawie niemożliwe do znalezienia, otwór można wywiercić o średnicy 10 mm i rozwinąć wiertłem metalowym 11,5 mm.

1. Przekroje prętów zbrojeniowych ze ściętymi fazami wbija się w ścianę na głębokość co najmniej 6-7 cm.
2. Na nich jest zawieszone urządzenie grzewcze.
3. Zwora jest wygięta, pochylając się wokół sekcji rejestru. Do gięcia za pomocą dźwigni segmentu rury.
4. Nadmiar wyposażenia jest odcięty na miejscu; koniec jest zaokrąglony z plikiem, aby uniknąć obrażeń.

Obliczenia

Jakie jest obliczenie rejestru ogrzewania? Zacznijmy od daleka.

Jakie parametry techniczne nagrzewnicy należy wziąć pod uwagę przy jej wyborze?

• Ciśnienie robocze W spawanym rejestrze wyraźnie przekracza parametry centralnego ogrzewania i pozwala mu wytrzymać każdy uderzenie hydrauliczne.
• Temperatura robocza Łatwo zgadnąć, że nie ma żadnych specjalnych ograniczeń.
• Moc cieplna. Jest wybierany w zależności od wielkości pomieszczenia. Brak energii cieplnej oznacza, że ​​w domu będzie zimno; nadmiar - który będzie musiał utrzymywać otwarte okna i znosić przeciągi.

W jaki sposób oblicza się rejestr ogrzewania dla stalowej rury okrągłej o znanej średnicy?

Następująca formuła jest ważna tutaj:

Q = Pi * Dn * L * k * Dt, gdzie:

• Q - strumień ciepła w watach.
• Pi jest liczbą pi, która miała być 3,1415;
• DN - zewnętrzna średnica rury w metrach.
• L - długość przekroju w metrach.
• k to współczynnik przewodnictwa cieplnego rury stalowej, przyjęty jako 11,63 W / m2 * C.
• Dt jest różnicą temperatur między chłodziwem a powietrzem w pomieszczeniu.

Ważna uwaga: przepływ ciepła jest obliczany dla jednej poziomej rury w ten sposób. W rejestrze wielorzędowym dla wszystkich sekcji, z wyjątkiem pierwszego, stosowany jest dodatkowy współczynnik wynoszący 0,9: są one w górnym strumieniu ciepłego powietrza z pierwszej rury, co zmniejsza różnicę temperatur.

Jak przeliczyć średnicę rury określonej przez sprzedawcę w calach na zwykłe wartości? Oto tabela dopasowująca rozmiar:

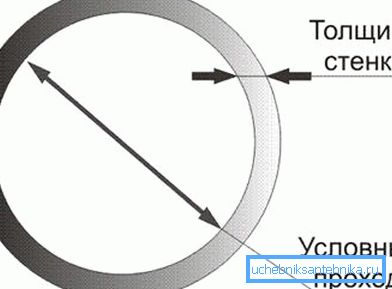

Uwaga: Pilot zdalnego sterowania przybliża średnicę wewnętrzną. Aby uzyskać zewnętrzną, należy dodać dwukrotnie grubość ścianki rury.

Szacujemy przenikanie ciepła w czterorzędowym rejestrze z rury o średnicy zewnętrznej 108 mm i długości 1,2 metra w temperaturze +80 ° C i temperaturze powietrza w pomieszczeniu +20 ° C.

1. W przypadku pierwszej sekcji strumień cieplny wynosi 3,1415 * 0,108 * 1,2 * 11,63 * (80-20) = 284 watów.
2. Dla każdego kolejnego jest mnożona przez 0,9. 284 * 0,9 = 255.
3. Łączna wartość to 284+ (255 * 3) = 1049 watów.

Ocena urządzenia

Spróbujmy podać krótką ocenę rejestru.

• Jest niezwykle trwały i odporny na uszkodzenia.
• W przeciwieństwie do sekcji z rozwiniętymi płetwami, łatwo jest je oczyścić z kurzu.
• On praktycznie nie potrzebuje prania. Podczas gdy płyn chłodzący krąży w urządzeniu, będzie on nagrzewać się w całej objętości.
• Wygląd - powiedzmy, dla amatora. Rejestr nie dokładnie ozdabia pomieszczenie.
• Ze względu na brak płetw i niską przewodność cieplną stali, moc cieplna rejestru jest znacznie gorsza od grzejnika aluminiowego o tych samych wymiarach.

Wnioski

Rejestry powinny być wykorzystywane przede wszystkim do ogrzewania garaży, warsztatów i pomieszczeń przemysłowych. W przypadku mieszkania należy spojrzeć na bardziej zwarte i przyzwoicie wyglądające urządzenia grzewcze z aluminium i bimetalu.

Jak zwykle dołączone wideo oferuje czytelnikowi dodatkowe informacje. Sukcesy!
