Rodzaje grzejników: jak kupić wydajną i niedrogą baterię

Decydując się na zaprojektowanie lub ulepszenie systemu grzewczego mieszkania własnymi rękami i decydując się na model kotła, nadszedł czas, by zacząć wybierać sprzęt wymieniający ciepło, który przenosi energię podgrzanego płynu chłodzącego do powietrza w pomieszczeniu. Aby to zrobić, istnieją różne rodzaje grzejników, których omówienie cech poświęcono dzisiejszemu artykułowi.

Odmiany nowoczesnych urządzeń

Stalowe grzejniki

Istnieją dwie duże grupy elementów grzejnych zaprojektowanych ze stali. Rozważ szczegółowo każdy z nich.

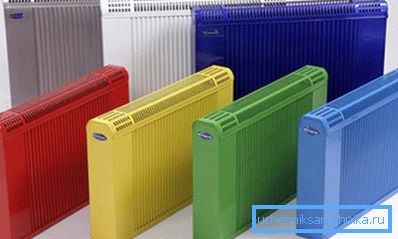

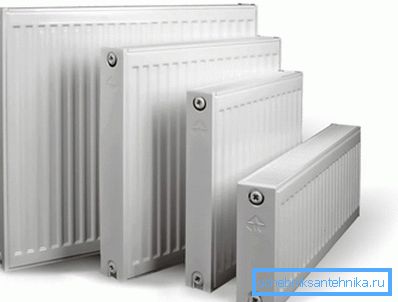

Panel

Są też inne nazwy - konwektory wodne, ponieważ ogrzewają pomieszczenie nie przy pomocy fal upałów, ale ogrzewając powietrze. W tym celu wymienniki ciepła są mocowane do stalowych arkuszy ze specjalnymi kanałami, przez które przepływa płyn chłodzący, zwiększając powierzchnię kontaktu z masami powietrza.

Wydajność opisywanego urządzenia jest większa niż 75%, co jest dość dobre.

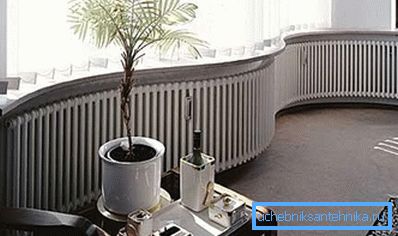

Grzejniki stalowe są nie tylko skuteczne, ale również niedrogie w organizacji ogrzewania. Jednak takie urządzenia są często instalowane w autonomicznych systemach klimatycznych, ponieważ są one wrażliwe na chemiczny i fizyczny skład chłodziwa.

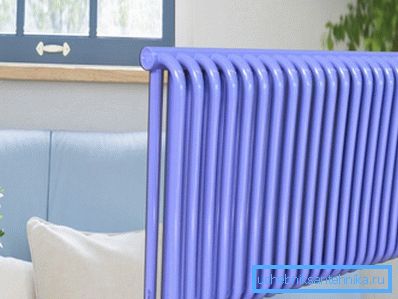

Rurowy

W tym przypadku zamiast blach stalowych stosuje się rury z tego samego materiału, spawane ze sobą w projekty o różnych kształtach i rozmiarach. Proces ich wytwarzania jest nieco bardziej skomplikowany niż w poprzedniej wersji, a zatem koszt jest wyższy.

Zwróć uwagę! W przeciwieństwie do większości innych grzejników, tutaj nie można dowolnie dodawać ani usuwać sekcji w celu zwiększenia lub zmniejszenia mocy urządzenia. Konieczne jest natychmiastowe obliczenie zapotrzebowania na ciepło i zakup sprzętu o określonej wielkości.

Charakterystyki techniczne grzejników rurowych są następujące:

• ciśnienie robocze - od 6 do 15 atmosfer;
• wytwarzanie energii - od 1,2 do 1,6 kW;
• maksymalna temperatura przepływającej przez nie wody wynosi do 110 stopni Celsjusza;
• poziom kwasowości wody wynosi od 8 do 9,5 jednostek.

Urządzenia sprzedawane w supermarketach budowlanych są kilku typów, które oznaczone są numerami: 10, 11, 21, 22, 33 i tak dalej.

Ta etykieta powinna wyglądać następująco:

• pierwszą cyfrą liczby jest liczba stalowych paneli;
• Drugą cyfrą liczby jest liczba kratek konwektora.

Plusy i minusy

Zalety stosowania stalowych baterii panelowych to:

• niska bezwładność - baterie szybko wydzielają ciepło, które jest dostarczane z gorącą wodą, ale z tą samą szybkością i schładza się, gdy zapasy chłodziwa zostaną zatrzymane;
• wysoka emisja ciepła - prawie cała energia dostarczana do akumulatora jest przenoszona do otaczającego powietrza, minimalne straty nieproduktywne;
• mała objętość wewnętrzna - Pozwala to zaprojektować systemy grzewcze z niewielką ilością płynu chłodzącego, co wpływa na wydajność (do ogrzania mniej wody, potrzeba mniej gazu lub elektryczności);
• niska cena - te urządzenia są najbardziej niedrogą opcją spośród wszystkich grzejników;

Nie wspominając już o wadach, z których niektóre wykluczają zastosowanie stalowych paneli grzewczych w mieszkaniach, w których przepływ chłodziwa w systemie grzewczym jest scentralizowany:

1. Takich akumulatorów nie można pozostawiać bez wlania do nich wody, w przeciwnym razie tlen w układzie doprowadzi do powstania rdzy.
2. Grzejniki wykonane ze stali bardzo źle tolerują wstrząsy hydrauliczne, które występują, kiedy system grzewczy jest wypełniony cieczą.
3. Ruch konwekcyjny powietrza, organizowany przez takie baterie, prowadzi do gromadzenia się kurzu w pomieszczeniu.

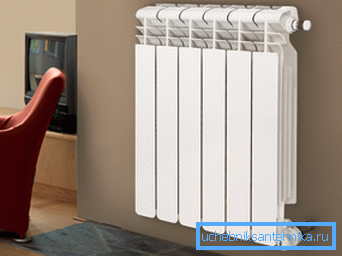

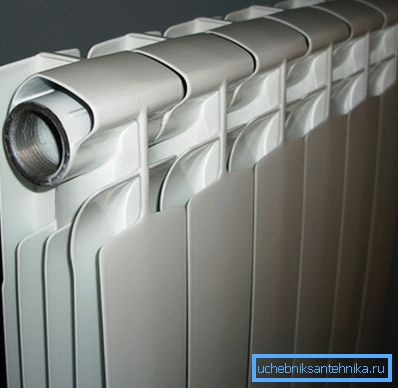

Aluminiowe grzejniki grzewcze

Wykonane z aluminium. Podobnie jak w poprzedniej wersji, można je stosować tylko w domach i mieszkaniach z autonomicznymi systemami grzewczymi, ponieważ chłodziwo przepływające przez rury miejskie prowadzi do całkowitego zniszczenia w wyniku korozji w ciągu 3-4 lat. Ponadto ulegają one uszkodzeniu przy znacznym wzroście ciśnienia i uderzenia w wodę.

Dostępne są następujące typy grzejników aluminiowych:

• obsada;
• wytłaczanie

Cast

Produkowany przez wlewanie stopionego aluminium do specjalnych kształtów. Mają mocne ściany i szerokie kanały, przez które przepływa duża ilość płynu. Te produkty są sprzedawane w oddzielnych sekcjach, co pozwala na samodzielne złożenie baterii o pożądanej mocy.

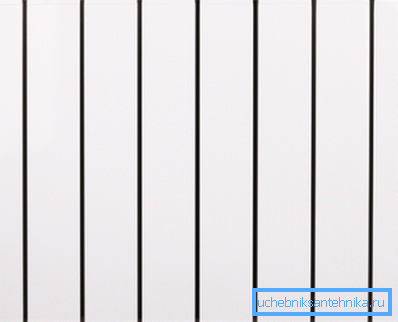

Wytłaczanie

Prostsza metoda wytwarzania aluminiowych grzejników. W tym przypadku każdy grzejnik jest wytłaczany z obrabianego przedmiotu za pomocą specjalnego urządzenia - wytłaczarki. Rozdzielacz dystrybucji wody może być wykonany z siluminu.

Zwróć uwagę! Cechą tego rodzaju grzejnika jest niemożność dodawania lub usuwania sekcji, zwiększając lub zmniejszając jej pojemność.

Plusy i minusy

Zalety aluminiowych urządzeń do ogrzewania pomieszczeń są następujące:

• niska waga - do montażu na ścianie nie wymagają masywnych wsporników;
• wysoki współczynnik przenikania ciepła - wśród wszystkich istniejących typów grzejników modele aluminiowe są liderami wydajności);
• mała bezwładność - po kilkudziesięciu minutach po włączeniu bateria rozgrzeje pomieszczenie (przyczynia się to również do specjalnej formy wymiennika ciepła, dzięki czemu zorganizowana jest konwekcja powietrza);
• opłacalność - skutecznie zużywają chłodziwo i mogą być wyposażone w zawory termiczne, które zwiększają lub zmniejszają temperaturę akumulatora w zależności od warunków zewnętrznych;
• Atrakcyjny design - grzejniki są już pokryte specjalną farbą proszkową, która chroni metal przed zniszczeniem i ułatwia jego czyszczenie z kurzu.

Negatywna strona korzystania z baterii aluminiowych:

• stosunkowo krótka żywotność - około 15 lat;
• wysoka podatność na korozję (szczególnie, gdy chemicznie "brudna" ciecz płynie w systemie grzewczym);
• tendencja do "wietrzenia", która od czasu do czasu zmusza do upuszczania powietrza lub instalowania automatycznych zaworów powietrza;
• możliwość nieszczelności między poszczególnymi sekcjami urządzenia;
• tendencja do zniszczenia podczas silnych spadków ciśnienia w sieci grzewczej.

Instrukcje rozmieszczenia sieci ciepłowniczych zalecają następujące parametry techniczne chłodziwa dla systemów z grzejnikami aluminiowymi:

• ciśnienie od 6 do 16 atmosfer;
• moc jednej sekcji od 80 do 200 watów;
• temperatura płynu - do 110 stopni;
• poziom kwasowości wody - do 7 jednostek.

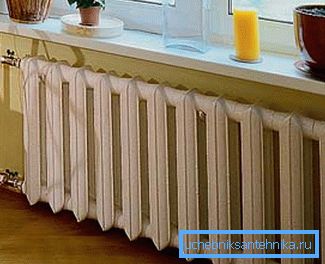

Grzejniki żeliwne

Takie produkty są wytwarzane przez odlewanie i są podzielone na grupy, nie przez technologię produkcji, ale przez wygląd.

Możesz wybrać jedną z dwóch opcji:

• baterie w nowoczesnym stylu;
• Grzejniki "retro".

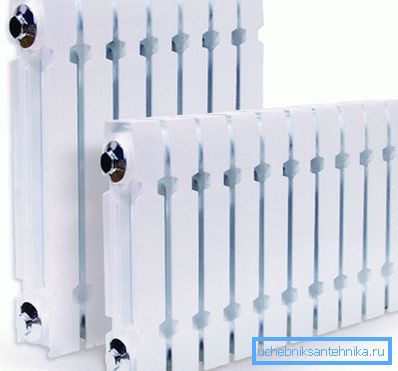

Nowoczesny

Są to standardowe grzejniki, które są używane do oglądania wszystkiego w budynkach mieszkalnych zbudowanych pod koniec ubiegłego wieku. Nowoczesne modele mają płaskie fasady, które ułatwiają konserwację i bardziej wyrafinowany wygląd.

Baterie mają zwiększoną żywotność (ponad pół wieku), są łatwe w instalacji i tanie. Ponadto są najbardziej odpowiednie do montażu w mieszkaniach podłączonych do sieci centralnego ogrzewania, ponieważ skład czynnika chłodzącego nie ma praktycznie żadnego wpływu na ich wytrzymałość, trwałość i jakość pracy.

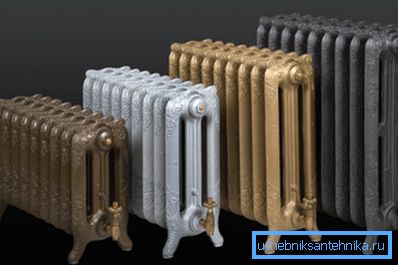

Retro

Baterie żeliwne w starym stylu to nie tyle urządzenia grzewcze, co elementy wnętrza - jego podświetlenie czy ekskluzywny dodatek. Wykonane są metodą artystycznego odlewania i ozdobione różnymi wzorami. Każdy z grzejników jest naprawdę dziełem sztuki industrialnej.

Ale taki luksus nie może być tani. Takie modele akumulatorów są bardzo drogie. Na cenę wpływają nie parametry techniczne, ale wartość artystyczna.

Plusy i minusy

Pozytywne aspekty stosowania żeliwa:

• długi okres użytkowania - około 50 lat;
• odporność na korozję - żeliwo jest prawie obojętne na zwiększoną zawartość kwasów i zasad w chłodziwie;
• falowa metoda ogrzewania (w przeciwieństwie do konwektora) - podgrzewane jest nie tylko powietrze, ale także przedmioty w pomieszczeniu, co umożliwia efektywne ogrzewanie pomieszczeń z wysokimi sufitami;
• duża bezwładność - po zaprzestaniu podawania chłodziwa grzejniki z żeliwa pozostają gorące przez długi czas;
• niski koszt

Wady instalacji żeliwnych baterii:

• długi czas nagrzewania po uruchomieniu systemu;
• uciążliwa i duża masa, co komplikuje instalację i transport baterii;
• potrzeba użycia dużej ilości wody w sieci grzewczej;
• kruchość, dzięki której bateria może zostać zniszczona w wyniku gwałtownego wzrostu ciśnienia wewnątrz sieci klimatycznej

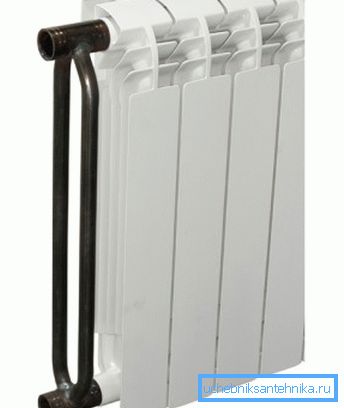

Bimetaliczne grzejniki grzewcze

Urządzenia te łączą zalety baterii stalowych i aluminiowych grzejników. Składają się z metalowej ramy i aluminiowego wymiennika ciepła, które służą do cyrkulacji powietrza w pomieszczeniu.

Woda krąży w stalowych rurach ramy bez kontaktu z aluminium, a już przenosi ciepło do powietrza w pomieszczeniu. W ten sposób osiąga się maksymalną wydajność.

Grzejniki bimetaliczne można instalować w dowolnych systemach grzewczych. Ich jedyną wadą jest wysoki koszt.

Wniosek

Rozważane typy grzejników do ogrzewania są najczęściej używane. Jednak nie jest to wyczerpująca lista. Istnieją również baterie miedziane, połączone grzejniki i tak dalej (dowiedz się tutaj, jak określić wymaganą moc grzejników).

Możesz dowiedzieć się więcej na ich temat z filmów opublikowanych w tym artykule.
