Rodzaje grzejników: konwekcja, promieniowanie, woda,

Aby zapewnić najbardziej komfortowy mikroklimat w naszych domach i mieszkaniach dzisiaj stosowane są różne rodzaje grzejników. Na rynku dostępnych jest kilka rodzajów urządzeń, różniących się nie tylko wyglądem, ale również cechami konstrukcyjnymi i parametrami eksploatacyjnymi.

W naszym artykule opiszemy czym są urządzenia grzewcze, zwracając uwagę na mocne i słabe strony głównych grup funkcjonalnych.

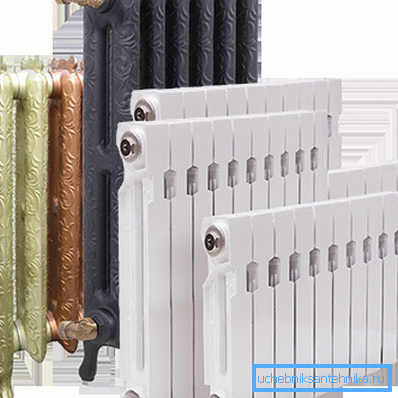

Urządzenia grzewcze różnią się nie tylko wyglądem

Podstawy pracy

Konwekcja czy promieniowanie?

Główną różnicą między urządzeniami wykorzystywanymi do ogrzewania pomieszczeń jest zasada ich wymiany ciepła.

Zgodnie z tą zasadą wyróżniają się konwektory, grzejniki oraz urządzenia typu mieszanego.

  • Grzejnik konwekcyjny to system działający w wyniku ruchu powietrza.. Zimne powietrze wchodzi do dolnej części urządzenia, następnie przechodzi przez kratkę wymiany ciepła, gdzie jest podgrzewane, gdy wchodzi w kontakt z elementami grzewczymi lub rurami z gorącą wodą, a następnie przechodzi przez otwory w górnej części konstrukcji.
  • Czasami nie ma wystarczającej naturalnej konwekcji dla efektywnej wymiany ciepła, a wentylator jest zainstalowany na dnie konwektora., zapewnienie wymuszonego obiegu.
Urządzenie konwektorowe: rury chłodzące i płyty wymiany ciepła
  • Zasada działania grzejnika jest realizowana inaczej.. Płyn chłodzący przemieszcza się wewnątrz urządzenia i przenosi energię cieplną do ścian akumulatora. Po podgrzaniu ściany emitują ciepło do otaczającej przestrzeni, dzięki czemu wzrasta temperatura powietrza.
  • Mieszane urządzenia łączą cechy konwektorów i "czystych" grzejników.. Przykładem takiego układu może być stalowy grzejnik płytowy, do którego korpusu dodatkowo przyspawane są płyty wymiennika ciepła, które pełnią rolę żeber konwekcyjnych.

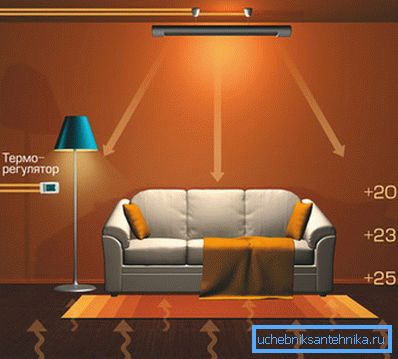

Zasada działania panelu sufitowego na podczerwień
  • W oddzielnej grupie warto wyróżnić jednostki, które działają z powodu promieniowania podczerwonego.. Promiennik podczerwieni zasilany energią elektryczną ogrzewa nie powietrze, ale otaczające go przedmioty, dlatego eksperci uważają te produkty za bardziej ekonomiczne.

Zwróć uwagę! Podczas instalowania promienników podczerwieni bardzo ważne jest prawidłowe ich rozmieszczenie, ponieważ w strefie "martwej" prawie zawsze będzie całkiem chłodno, ponieważ powietrze jest tam ogrzewane jedynie przez promieniowanie wtórne i ciepło resztkowe.

Woda lub elektryczność

Następnie musisz poradzić sobie z typem płynu chłodzącego.

Dostępne są dwie opcje - woda lub elektryczność.

  • Akumulatory wodne znane są nam wszystkim. Są to urządzenia kilku rur lub zbiorników, przez które przepływa medium ogrzane do określonej temperatury (niekoniecznie woda - może to być para wodna, płyn niezamarzający i mieszanina woda-alkohol). Płyn chłodzący zapewnia energię ścianom rur i płyt przenoszących ciepło, a one z kolei ogrzewają pomieszczenie.

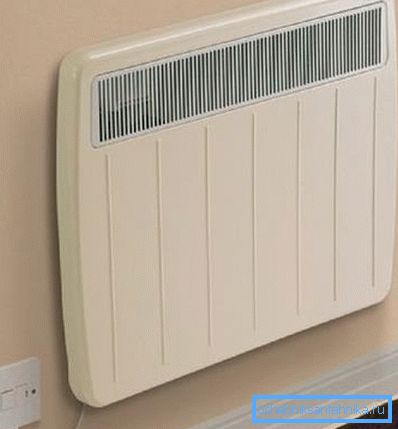

Zdjęcie ściennego elektrycznego urządzenia grzewczego
  • Zasady działania grzejników elektrycznych są bardziej zróżnicowane. Mogą wykorzystywać płyn chłodzący na bazie oleju mineralnego lub bezpośrednie ogrzewanie powietrza podczas przechodzenia przez rozgrzane do czerwoności spirale lub płyty (jak większość konwektorów elektrycznych). W każdym razie system zużywa dużo energii elektrycznej, ale jednocześnie zapewnia szybkie nagrzewanie powietrza.
  • Na szczególną uwagę zasługują grzejniki inwerterowe. Pozwalają one sterować procesem ogrzewania w trybie automatycznym: po osiągnięciu temperatury ustawionej przez użytkownika element grzewczy nie jest wyłączany, ale przechodzi w tryb zmniejszonej mocy, oszczędzając zasoby. Staje się to możliwe dzięki obecności w konstrukcji konwertera AC-DC (falownika).

Zwróć uwagę! Bardzo często układy inwertorowe stosuje się do zintegrowanej kontroli klimatu, tj. nie tylko do ogrzewania, ale także do klimatyzacji.

Materiał ciała

Efektywność jego pracy zależy od materiału, z którego wykonana jest konstrukcja. W przypadku baterii wodnych wynika to przede wszystkim z różnicy w przewodności cieplnej metali, a także z innych cech wydajności.

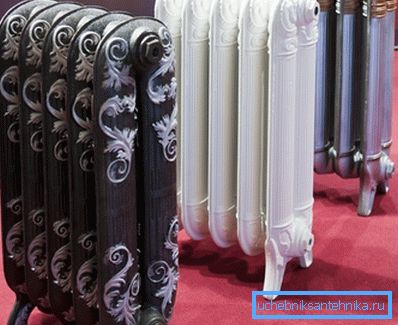

Pomimo niewielkiej wymiany ciepła, pożądane są dekorowane

Dziś na rynku są takie opcje:

  • Produkty wykonane z żeliwa - wersja tradycyjna, która jest stopniowo przestarzała. Wyróżniają się niską emisją ciepła, wysoką bezwładnością (ogrzewają się powoli, chłodzą powoli) i znacznym marginesem bezpieczeństwa.
  • Konstrukcje stalowe - grzejniki płytowe i płytowe. Przewodność cieplna wyrobów stalowych jest wyższa niż w przypadku żeliwa, ale są one bardziej podatne na korozję.
  • Aluminium - najbardziej opłacalne pod względem wymiany ciepła. Jednocześnie aluminium nie różni się pod względem stabilności hydraulicznej, a ponadto nie toleruje długotrwałego kontaktu z wodą alkaliczną.

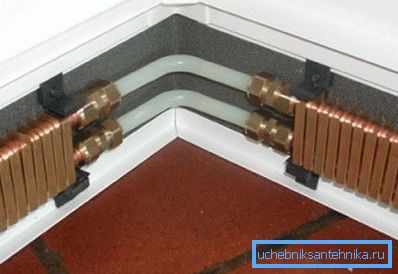

Grzejnik z miedzi lub mosiądzu praktycznie nie jest podatny na korozję, a jednocześnie ma dobre rozpraszanie ciepła
  • Urządzenia bimetaliczne (czasami jest to błędna nazwa "grzejnik biometryczny") to zespół rur stalowych lub miedzianych z aluminiowymi wymiennikami ciepła. Połącz zalety modeli stalowych i aluminiowych, praktycznie bez żadnych wad funkcjonalnych. Główną wadą była wysoka cena, ale dobre odprowadzanie ciepła i znaczna trwałość użytkowa pozwalają pogodzić się z wysokimi kosztami produktów tego typu.

Jeśli mówimy o grzejnikach elektrycznych, najczęściej są one wykonane ze stali, a do produkcji powłok ochronnych można użyć siluminów i polimerów odpornych na ciepło.

Osobną grupę stanowią produkty z elementami ceramicznymi. Grzejnik ceramiczny zapewnia równomierną dystrybucję ciepła, ponieważ przednia płyta wykonana z wypalanej gliny z dodatkami stabilizującymi i wzmacniającymi pełni rolę rodzaju filtra, który wyrównuje i kieruje przepływem fal podczerwonych.

Grzejniki kompozytowe łączą elementy metalowe i ceramiczne

Funkcje konstrukcyjne

Produkty segmentowe i panelowe

Kształt i cechy urządzenia można również odróżnić za pomocą różnych typów grzejników.

Na pierwszy plan wysuwa się typ projektu:

  • Jeśli korpus produktu jest złożony z tego samego rodzaju elementów, w których krąży płyn chłodzący, wówczas ten akumulator nazywany jest przekrojem. Modele żeliwne, aluminiowe i bimetaliczne mają przekrój. Pozwala wybrać żądaną liczbę płetw grzejnych, dostosowując moc urządzenia w większym lub mniejszym kierunku.
Higieniczny panel grzewczy z gładkim stalowym ekranem
  • Grzejniki stalowe są najczęściej produkowane przez wytłoczenie pojedynczej blachy stalowej. Ponieważ mają monolityczną strukturę, nazywa się je panelem. Aby zmienić rozmiar takiej baterii nie działa, musisz najpierw wybrać produkt o odpowiedniej wydajności i wymiarach.

Zwróć uwagę! Jeśli potrzebujesz higienicznego grzejnika, tj. model, który jest odporny na regularne przetwarzanie w procesie czyszczenia na mokro, wystarczy mieć stalowe urządzenie z gładką powierzchnią czołową.

  • Konstrukcje rurowe (miedź i stal) stoją od siebie. Są to kontury cienkich rur, które są połączone metodą spawaną. Zewnętrznie, rury te wyglądają jak oddzielne sekcje, ale projekt jest odbierany jako nierozłączny.

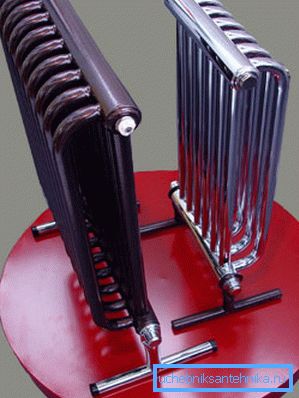

Rurkowe modele projektowe

Metoda instalacji

Jeśli planujesz zainstalować grzejniki samodzielnie, jednym z najważniejszych punktów klasyfikacji dla ciebie będzie rodzaj instalacji. Według tego parametru rozróżnia się następujące typy struktur:

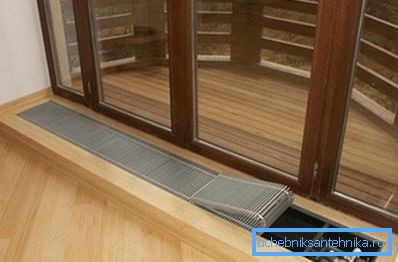

Model osadzony w niszy podłogowej
Różnorodność Najważniejsze funkcje
Montaż ścienny
  • Tutaj przypisujemy ogromną większość urządzeń przeznaczonych do instalacji stacjonarnej.
  • Grzejniki są mocowane na powierzchni łożyska za pomocą specjalnych wsporników, po czym są one podłączone do rur grzewczych lub do sieci energetycznej domu.
  • W instrukcji zaleca się umieszczenie baterii w taki sposób, aby istniała przerwa między siatką a tylną powierzchnią nagrzewnicy w celu zapewnienia cyrkulacji powietrza.
Outdoor Obejmuje to dwie grupy urządzeń:
  • Ciężkie baterie, których nie można zamocować na ścianie ze względu na ich dużą masę.
  • Stosunkowo małe grzejniki, które są instalowane na wspornikach podłogowych podczas układania instalacji grzewczej w domach o słabych ścianach.
Osadzony Wbudowane grzejniki są zazwyczaj instalowane we wnękach podłogowych wzdłuż okien lub progów:
  • W górnej części tego grzejnika jest wyposażona w kratkę do gorącego powietrza.
  • Do ruchu mas powietrza odpowiedzialny wentylator.
  • Samo urządzenie jest zainstalowane na stojaku termoizolacyjnym, który zmniejsza straty energii.
Przenośny
  • Istnieją również małe grzejniki elektryczne, które można przenosić z miejsca na miejsce i instalować w pobliżu najbliższego gniazdka.
  • Ich moc jest stosunkowo niewielka, ponieważ takie urządzenia są wykorzystywane głównie jako dodatkowe źródła ciepła.
Przenośne małe urządzenie

Wniosek

Jak można zauważyć z powyższego opisu, wszystkie typy grzejników mają swoje własne cechy. Wybór dostępnych modeli jest bardzo szeroki, ponieważ aby się nie pomylić, należy dokładnie zapoznać się z powyższymi informacjami, a także obejrzeć film w tym artykule, który zawiera dużą ilość dodatkowych informacji na ten temat.
