Rodzaje grzejników: wybór materiału, metoda instalacji i

17-01-2018
Ogrzewanie

Jakie typy grzejników są obecnie używane? Musimy zapoznać się z materiałami wykorzystywanymi w produkcji urządzeń grzewczych, rozwiązaniami technicznymi i dowiedzieć się, jak wpływają one na efektywność ogrzewania.

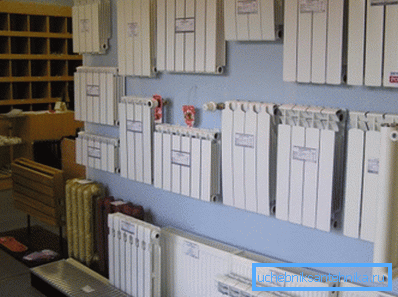

Naszym zadaniem jest nauczyć się poruszać w zakresie współczesnego rynku.

Materiały

Ogrzewanie wody

Zaczynamy od krótkiego przeglądu materiałów stosowanych w systemach z płynem do wymiany ciepła.

Wszystkie przeznaczone dla nich grzejniki to metal: polimery i ceramika nie mają niezbędnej odporności na ciśnienie hydrostatyczne ani wystarczającej przewodności cieplnej.

  • Żeliwne używany do produkcji baterii grzewczych od ponad wieku. Jego główne zalety to niski koszt i odporność na korozję; wadą jest napisanie bardzo umiarkowanej przewodności cieplnej i małej wytrzymałości mechanicznej. Wszystkie akumulatory żeliwne charakteryzują się dużą masą i dużą objętością wewnętrzną;

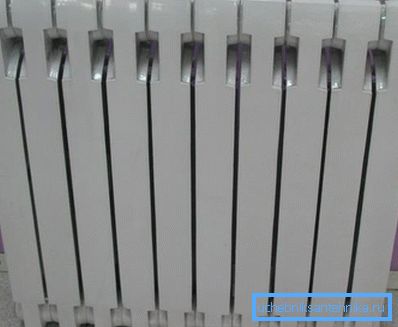

Nowoczesne grzejniki żeliwne mają atrakcyjny wygląd.

Uwaga: po stronie praktycznej właściwości te zapewniają bezwładność operacji konturu. Po prostu - po podgrzaniu powoli chłodzi, co niewątpliwie będzie zaletą w systemie z rzadko topionym kotłem na paliwo stałe.

  • Do stali jednakowo przygnębiająco charakteryzuje się niską przewodnością cieplną i najwyższą wytrzymałością mechaniczną. Korozja, w przeciwieństwie do żeliwa, jest podatna; problem rdzy rozwiązuje się stosując odporne na nią powłoki lub po prostu kontur stale wypełniony wodą;
Jedna z odmian stalowych baterii rurowych.
  • Godność aluminium - wysoka przewodność cieplna przy stosunkowo umiarkowanej wytrzymałości mechanicznej. Przewodność cieplna pozwala zmniejszyć wewnętrzną objętość sekcji, kompensując ją dzięki dużej powierzchni płetw. Baterie aluminiowe szybko się nagrzewają i szybko schładzają; zaleca się ich stosowanie wyłącznie w autonomicznych obiegach grzewczych;
  • Przewodność cieplna miedzi dwa razy więcej niż aluminium i osiem razy więcej niż stal i żeliwo. Jednak stosunkowo wysoka cena metalu ogranicza jego zastosowanie do produkcji urządzeń grzewczych; najczęściej można go znaleźć w składzie połączonych konwektorów miedziano-aluminiowych. Miedziana rura z chłodziwem jest zaopatrzona w aluminiowe żeberka, co pozwala na przeniesienie ciepła porównywalne z całym miedzianym urządzeniem przy znacznie niższych kosztach;
  • Kolejnym połączonym rozwiązaniem jest bimetaliczny. grzejniki (aluminiowo-stalowe). Stalowy rdzeń zapewnia wysoką wytrzymałość na rozciąganie, a aluminiowe lamele zwiększają przenoszenie ciepła.

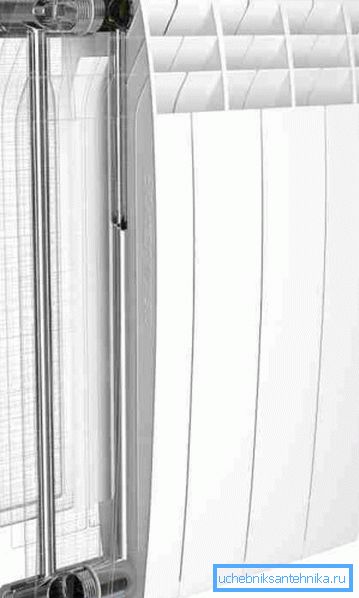

Urządzenie jest sekcją bimetaliczną.

Oto przybliżona charakterystyka techniczna urządzeń segmentowych ze standardową odległością między kolektorami (500 milimetrów):

Materiał przekroju Maksymalne ciśnienie robocze, atmosfera Maksymalna temperatura pracy, C Specjalny transfer ciepła przy temperaturze instrumentu 90 ° C, W / sek
Żeliwne 9-12 110-130 140-160
Stal 25 150 80-120
Aluminium 12-16 110-120 190-210
Bimetal (stal i aluminium) 25-100 120-150 180-200

Ogrzewanie elektryczne

Z czego są wykonane grzejniki elektryczne?

  • Cieczowe grzejniki elektryczne - to tylko modyfikacja segmentowych baterii aluminiowych. Z reguły są one dostarczane z elementami grzewczymi o niskiej mocy, termostatem i są wypełnione niezamarzającym chłodziwem (glikolem propylenowym lub płynem niezamarzającym), po czym są reklamowane z lekkim sercem jako ekonomiczne urządzenia grzewcze;

Ważne: moc cieplna każdego grzejnika elektrycznego jest dokładnie równa jego mocy elektrycznej. Wynika to bezpośrednio z prawa zachowania energii oraz z faktu, że grzejnik elektryczny nie wykonuje pracy fizycznej (to znaczy nie porusza żadnej masy w stosunku do wektora grawitacyjnego). Jeśli tak, to nie jest bardziej ekonomiczne niż połączenie kotła grzewczego i konwencjonalnej baterii aluminiowej.

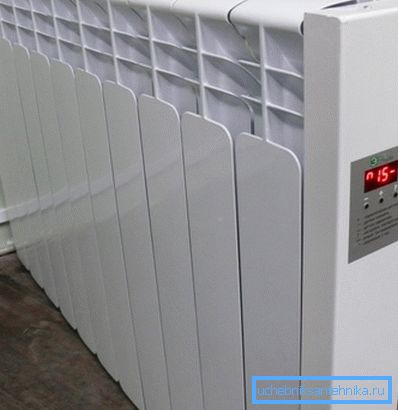

Elektryczne urządzenie do ogrzewania konwekcyjnego.
  • Grzejniki z falą inwertorową są szczególnym przypadkiem grzejników elektrycznych. Różnica polega na tym, że oddzielne urządzenie lub obwód kilku baterii aluminiowych jest wyposażony w akumulator, który zapewnia autonomiczną pracę, falownik, który przekształca 12 woltów prądu stałego na 220 prądu zmiennego, oraz kontroler odpowiedzialny za przełączanie trybów zasilania. Biorąc pod uwagę ograniczone zasoby i wysokie koszty pojemnych baterii, projekt, z punktu widzenia autora, jest dość dziwny;
  • Grzejniki na podczerwień są często połączeniem niskotemperaturowej wężownicy grzejnej z metalowym (stalowym lub aluminiowym) panelem dekoracyjnym. Podczerwień są oni nazywani faktem, że znaczna część ciepła jest przez nie przekazywana jako promieniowanie cieplne;
  • Grzejniki ceramiczne to rodzaj paneli na podczerwień, których przednia powierzchnia wykonana jest z ceramicznego granitu. Różnica w przypadku instrumentów spiralnych polega jedynie na nieco bardziej jednolitym ogrzewaniu powierzchni i bardziej atrakcyjnym wyglądzie.

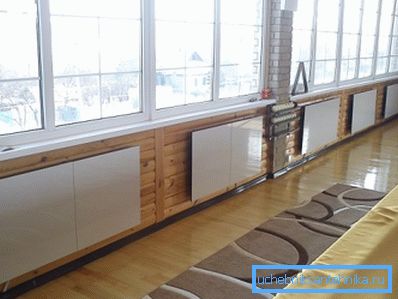

Ceramiczne panele IR.

Zaskakujące jest to, że pozycjonowanie promienników podczerwieni jako ekonomicznego źródła ciepła ma pewne podstawy:

  1. Ogrzewanie skóry osoby promieniowaniem podczerwonym powoduje przesunięcie subiektywnie komfortowej temperatury wewnętrznej o kilka stopni w dół. W pomieszczeniu ogrzewanym przez panele podczerwieni zazwyczaj utrzymuje się 15-16 stopni, co pozwala ograniczyć przenikanie ciepła przez obudowę budynku;
  2. To samo promieniowanie ogrzewa podłogę i, ogólnie rzecz biorąc, wszystkie poziome i pionowe powierzchnie w dolnej części pomieszczenia, które nieznacznie redystrybuują temperaturę powietrza w pomieszczeniu: maksymalna jest nie powyżej sufitu, jak w przypadku ogrzewania konwekcyjnego, ale powyżej podłogi. Stąd znowu mniejsze straty przez sufit.

Metoda montażu

Tradycyjne akumulatory obejmują montaż ścienny na sworzniach lub wspornikach konsolowych.

Jednak nie jest to jedyna opcja.

  • Grzejniki dekoracyjne z zewnątrz są z reguły dekoracyjnymi produktami z żeliwa na masywnych nogach. Są nie tylko piękne, ale także pozwalają ogrzewać pomieszczenia lekkimi ścianami wykonanymi z płyt gipsowo-kartonowych lub pianobetonu;

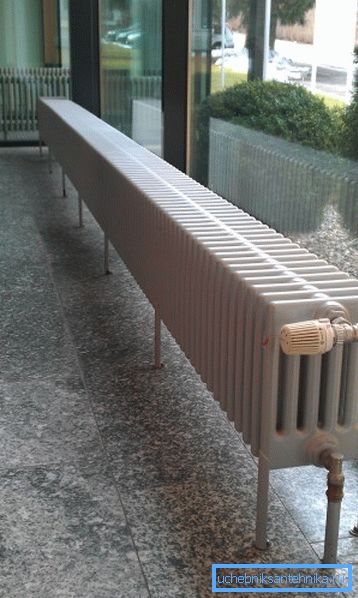

Instrument podłogowy służy do tworzenia kurtyny termicznej przed panoramicznym oknem.

Jednakże: instalacja podłogowa grzejników dowolnego rodzaju może być łatwo wykonana ręcznie z obecnością wsporników montażowych. W rzeczywistości instrukcja montażu sprowadza się do zamocowania wsporników do podłogi za pomocą śrub kotwiących; sama instalacja jest identyczna z opcją ściany.

  • Vnutripolnye lub wbudowane grzejniki wymagają instalacji poniżej poziomu gotowej podłogi - w jastrychu lub pod drewnianą podłogą. Ponieważ ich wysokość jest ograniczona, głównym wymaganiem dla przyrządów jest maksymalne przenoszenie ciepła przy minimalnych wymiarach. Osiąga się to za pomocą miedzi (lub miedzianych rurek z aluminiowymi żebrami) i instalowania wentylatorów o niskiej prędkości na dmuchawie.

Współczynnik kształtu

Wraz ze zwykłymi akumulatorami sekcyjnymi na sprzedaż można znaleźć kilka innych rodzajów grzejników.

Konwektory

Pod tą nazwą jest zwykle ukryta cewka ze zwiększającym się żebrowaniem przenoszenia ciepła. Konwektor może być wyposażony w ozdobny ekran i żaluzje powietrza do regulacji wymiany ciepła. Główną zaletą urządzenia jest wysoka wytrzymałość mechaniczna; Przenikanie ciepła zależy od materiału i obszaru żeber.

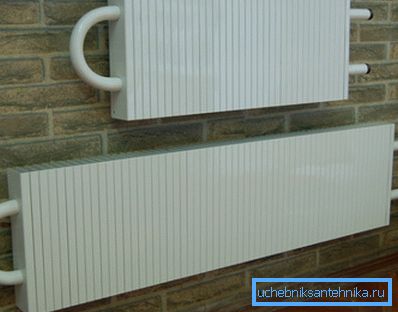

Konwektory stalowe.

Talerze

Zwane są cienkie grzejniki cienkościenne otrzymane przez spawanie dwóch kutych blach stalowych. Ruch płynu chłodzącego na przejściach między nimi zapewnia w rzeczywistości ogrzewanie.

Główną zaletą akumulatorów lamelowych - zwartość: prawie nie zajmują powierzchni pomieszczenia. Główną wadą jest ograniczone zasoby w przypadku braku powłoki antykorozyjnej: krajowe radzieckich płyt grzejnikowych służył nie więcej niż 7 lat.

Rurowy

Akumulatory rurowe ze stali mogą być segmentowe lub całkowicie spawane. Poziome kaloryfery tego typu (rejestry) są często wykorzystywane do ogrzewania garaży, warsztatów, magazynów i innych pomieszczeń niemieszkalnych. Niska przewodność cieplna stali jest kompensowana przez duże rozmiary sekcji.

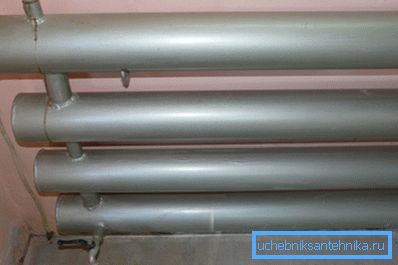

Na zdjęciu - spawany rejestr rurki o średnicy 150 mm.

Baseboardy

Grzejnik płyty podłogowej charakteryzuje się minimalną wysokością, dużą długością i instalacją na poziomie podłogi. Jest to przydatne do tworzenia kurtyny termicznej pod panoramicznymi oknami lub wzdłuż mroźnej ściany.

Ponadto: bateria w podstawie pozwala umieścić dowolne meble biurowe wzdłuż ściany.

Pionowo

Całkowitym przeciwieństwem poprzedniego rozwiązania są urządzenia grzewcze z sekcjami o znacznej (od 800 do 2400 mm) wysokości. Są one korzystne tam, gdzie kształt ścian lub umiejscowienie mebli ogranicza stosowanie tradycyjnych baterii o większej długości. W roli materiału dla nich może być aluminium, stal lub ich kombinacja.

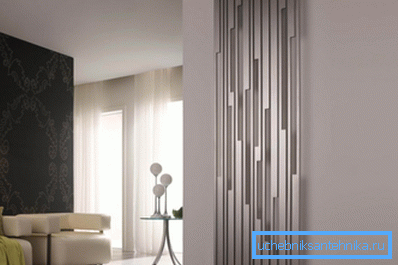

Bardzo piękne grzejniki ogrzewania są uzyskiwane z rur stalowych profilowanych.

Wniosek

Mamy nadzieję, że nasza miniatura i daleki od kompletnej recenzji pomoże szanowanym czytelnikom w wyborze najlepszego rozwiązania dla ich domu. Dowiedz się więcej o nowoczesnych urządzeniach grzewczych, które pozwolą na wideo w tym artykule. Sukcesy!
